OYMotion模拟肌电信号采集传感器结构

在康复医疗工程、人机交互外设、运动姿态捕捉这类场景里，表面肌电传感器是核心的信号拾取终端，这类器件需要直接贴合皮肤表面，拾取肌肉收缩时产生的微伏级电信号，再传输给后端处理电路完成动作识别、肌力评估这类功能。做这类项目的结构设计时，经常会遇到公开参考模型缺失的问题，很多商用传感器的内部结构、安装尺寸不对外公开，做整机适配的时候只能靠卡尺实测样品，反复调整安装位的公差，很容易出现装配干涉、信号采集面贴合度不足的问题。

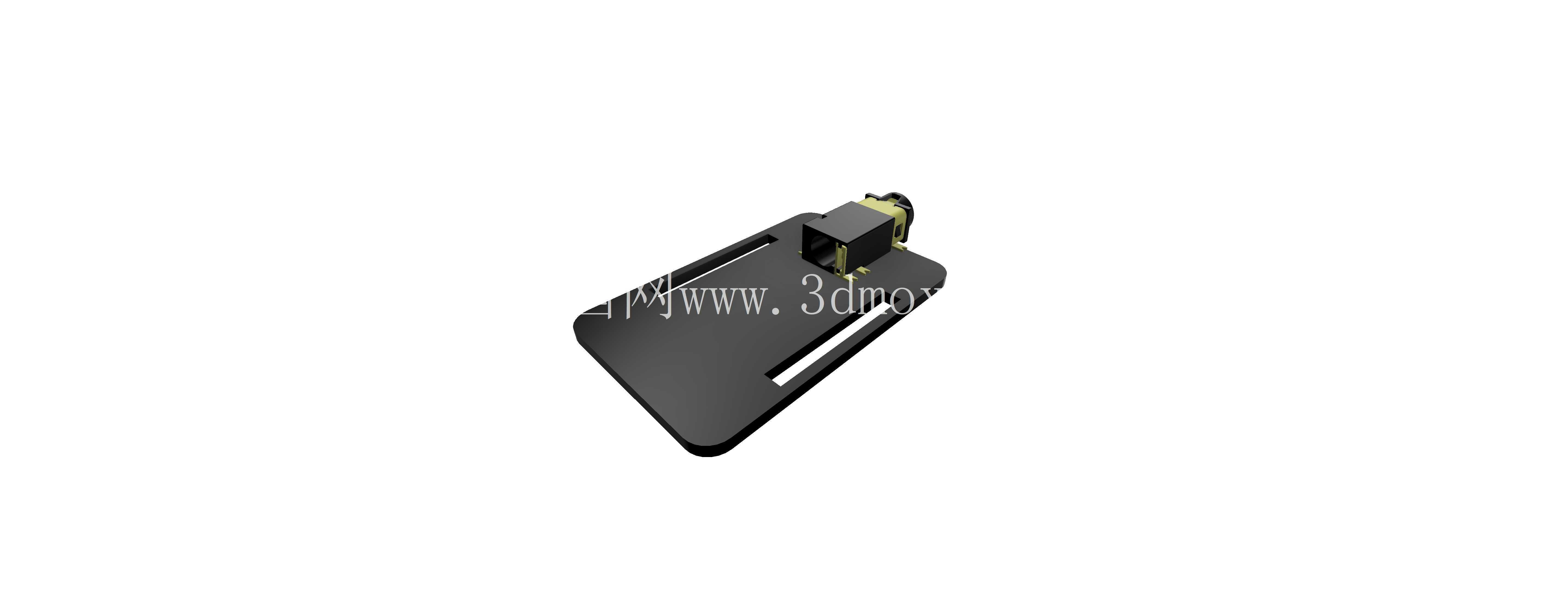

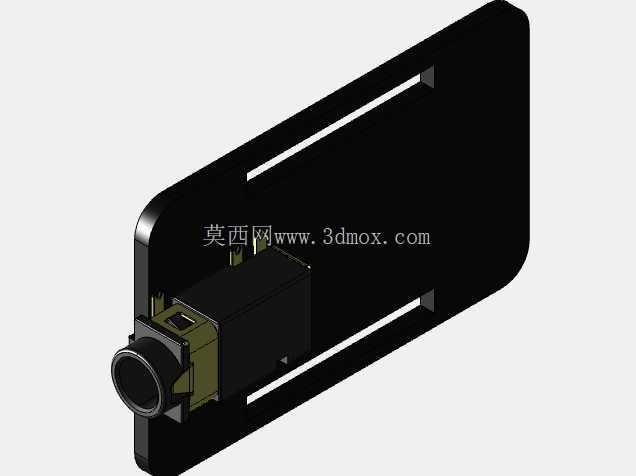

这个模拟EMG传感器的结构设计，首先围绕佩戴贴合度做了外形优化，主体采用带圆角的薄型片状基座，基座边缘做了15度的斜切过渡，避免佩戴时棱角硌压皮肤，长时间使用产生压痕。基座上预留了长条形的绑带穿槽，槽宽适配常用的20mm宽度弹性魔术绑带，穿槽的边缘做了R2的圆角处理，防止绑带反复拉扯时出现割损断裂的问题。信号采集端的金属电极凸台高度设计为1.2mm，刚好能穿过绑带或者佩戴衬垫的开孔，保证电极面能和皮肤保持稳定接触，不会因为佩戴时的轻微移位出现信号断连。

电路模块的安装位设在基座的一端，采用下沉式槽位设计，槽位的内尺寸匹配常见的模拟前端放大电路板，预留了0.3mm的涂胶间隙，装配时可以用中性硅橡胶做密封固定，同时起到缓冲减震的作用，避免运动过程中电路板受震动出现焊点脱焊。电路板和电极之间的走线槽隐藏在基座内部，走线槽宽度1.5mm，足够穿过3根30AWG的屏蔽信号线，槽位上方设计有卡扣式压盖，不需要打胶就能固定线材，后期维修拆解的时候也不会损伤线芯。

从安装边界来看，整个传感器主体的最大厚度控制在8mm以内，佩戴在手臂、腿部等位置的时候不会因为突出过多被外物勾挂，适配绝大多数外骨骼康复设备、肌电假肢的安装空间要求。基座背面的电极安装位做了共面度公差控制，三个电极触点的平面度误差不超过0.05mm，保证三个触点和皮肤的接触压力均匀，不会出现单个触点压力过大导致佩戴不适，或者压力过小导致接触阻抗过高、信号噪声过大的问题。

实际做结构验证的时候，这个设计的装配流程非常顺畅，先把电极过盈压入基座的电极安装孔，再把焊好线的电路板放入下沉槽，扣上线材压盖，最后盖上电路舱的上盖就完成装配，不需要复杂的工装夹具。电路舱上盖和基座之间设计有0.8mm宽的止口，配合防水胶圈可以达到IP54的防护等级，日常佩戴时的汗水、少量溅水都不会渗入电路舱造成短路。和市面上同类型的传感器结构相比，这个设计没有采用一体化注塑的不可拆结构，后期更换电极、维修电路都很方便，适合做小批量的原型验证和定制化改装，在康复设备研发、可穿戴交互装置开发的场景里，能直接用来做装配干涉检查、佩戴舒适度模拟，减少实物打样的迭代次数，避免因为结构尺寸匹配问题反复开模修改。

设计过程中也充分考虑了不同使用场景的适配性，绑带穿槽的位置做了居中优化，不管是佩戴在小臂屈肌位置还是大腿股四头肌位置，都能通过调整绑带的松紧度让电极对准肌肉肌腹位置，不需要额外定制异形基座。传感器整体的重心落在电极接触面的中心位置，运动过程中不会因为重心偏移出现传感器歪斜、电极移位的情况，即使是在快走、手臂快速摆动的动态场景下，也能保持稳定的信号拾取效果。
