桌面式二氧化碳空气质量监测装置结构设计

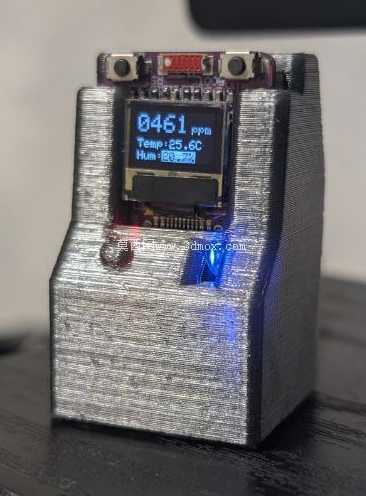

　　这款桌面式环境监测装置的结构设计，核心围绕小空间内的空气质量实时感知需求展开，适配居家办公桌面、小型实验室工位、封闭机柜内部、3D打印作业区这类人员长期停留、易出现二氧化碳积聚的场景，解决传统大型监测设备部署不便、小型检测模块无规整外壳易磕碰损坏的实际问题。从结构布局来看，整体采用一体化斜置台体造型，主体外壳做了15度左右的前倾斜面设计，这个角度是经过反复调整的——当装置放置在75cm高度的标准办公桌面时，使用者保持正常坐姿视线自然下垂15-20度，刚好可以无遮挡看清OLED屏上的数值，不需要刻意低头或者抬手调整设备角度，日常使用时无需额外操作就能快速获取环境参数。

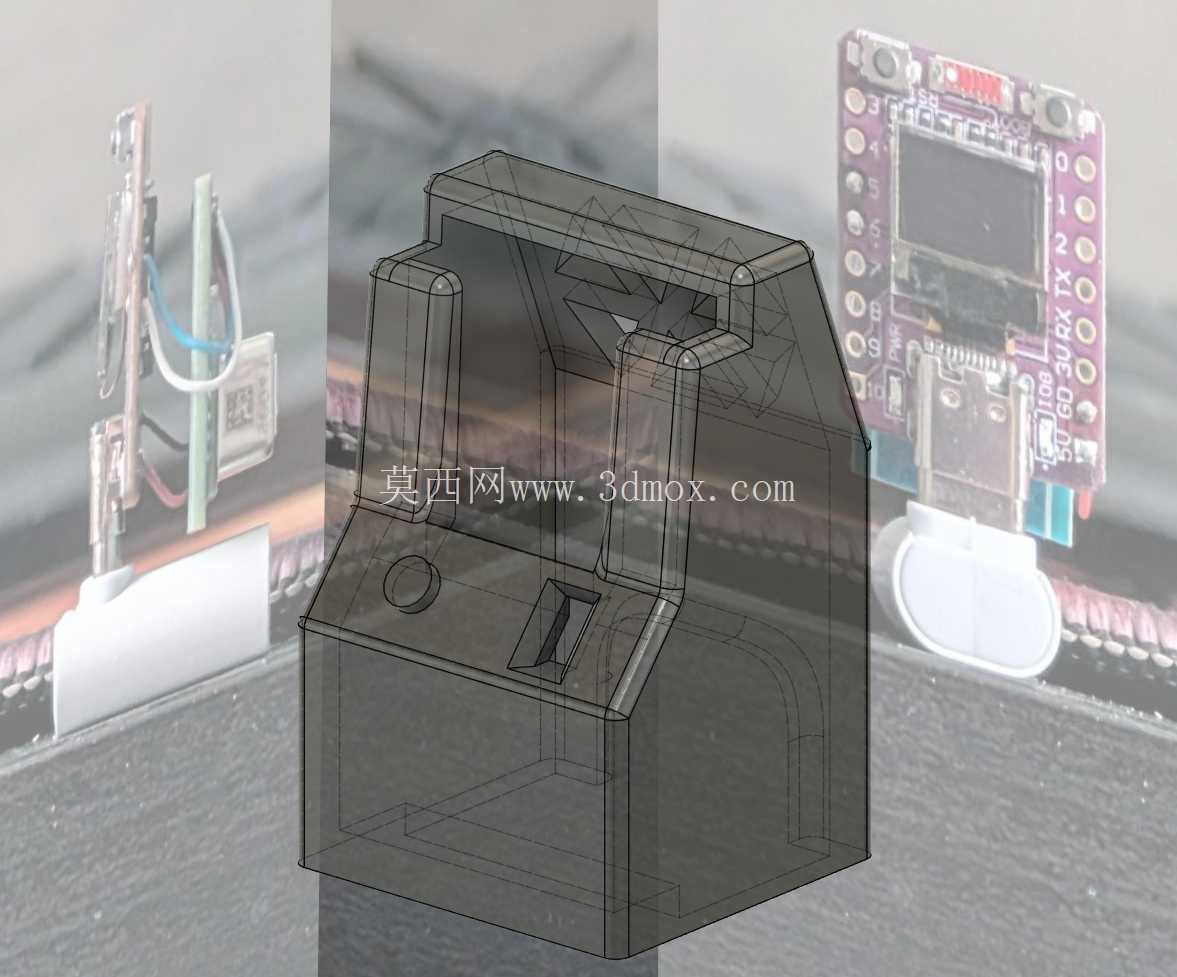

　　外壳的内腔做了分层式限位结构，最上层预留ESP32-C3 DevKit开发板的安装位，四周设计了1mm高度的定位凸台，开发板放置后不会出现横向滑移，对应开发板的Type-C供电接口位置，外壳侧壁开了精准对位的U型避让槽，供电线插入后不会被壳体挤压，也不会出现接口对位偏差导致的插接头磨损。中间层是OLED显示屏的安装腔，屏幕与斜面的安装面完全贴合，屏幕四周做了0.2mm的沉台设计，屏幕嵌入后表面与外壳斜面齐平，既不会突出壳体被外物刮花，也不会凹陷导致积灰难以清理。

　　下层是SCD41二氧化碳传感器的安装区域，这个位置特意做了镂空的进气格栅结构，格栅的开孔宽度控制在2mm，既可以保证外部空气顺畅流入传感器检测腔，避免壳体封闭导致检测数值滞后，又能阻挡桌面的灰尘、细碎杂物进入壳体内部附着在传感器元件上，延长传感器的使用寿命。装置正面的右下角位置预留了状态指示灯的导光孔，导光孔做了内锥面设计，指示灯的光线可以均匀散射出来，不会出现局部亮斑刺眼的问题，同时对应位置的内腔做了按键安装位，可拓展参数校准、阈值设置的实体操作功能。从安装边界来看，整个装置的底座做了3mm宽度的平底支撑边，支撑边的底部预留了0.5mm深度的防滑贴粘贴槽，粘贴防滑泡棉后放置在光滑的桌面、设备外壳表面都不会出现滑移，整体占用的桌面面积不超过一张标准名片的尺寸，不会挤占桌面的办公空间。外壳的壁厚统一设置为2mm，既保证了3D打印制作时的结构强度，日常拿取、轻微磕碰不会出现壳体开裂，又不会因为壁厚过大导致整体重量过重，单手握持即可轻松移动位置。

　　内腔的走线空间做了专门的规划，开发板与屏幕、传感器之间的连接排线可以沿着内腔侧壁的走线槽排布，不会出现排线挤压屏幕、遮挡传感器进气通道的问题，装配时不需要额外整理线束，对位放置各模块后即可完成组装，后期维护更换元件时，拆开壳体就能直接取出对应模块，不需要拆解全部内部结构。在实际使用场景中，这款装置可以实时采集环境中的二氧化碳浓度、温度、湿度参数，通过OLED屏直接轮显数值，当二氧化碳浓度超过设定阈值时，状态指示灯可以切换颜色给出提示，帮助使用者及时开窗通风或者调整新风系统档位，避免长期处于高二氧化碳浓度环境下出现注意力下降、头晕的问题。结构设计上充分考虑了自制加工的便利性，所有壳体结构都没有倒扣、侧抽芯的复杂结构，不管是FDM3D打印还是小型注塑加工都可以直接成型，不需要复杂的模具结构，加工门槛低，适合小批量制作或者个人DIY制作。
