3.5mm音频接口插座结构设计

这款3.5mm规格的音频连接插座，是消费电子、音频外设领域应用极广的板载连接部件，日常接触的便携音频设备、桌面影音器材、工业音频采集终端上，都能见到这类接插件的身影，主要作用是实现音频信号的稳定导通传输，完成耳机、外置麦克风、音频线等外接配件和设备主板之间的物理连接与信号交互。从实际使用场景来看，这类插座既要满足消费类电子产品轻薄化的装配需求，也要兼顾频繁插拔下的结构可靠性，毕竟日常使用中音频插头的插拔频次并不低，很多设备的接口故障都来自于结构设计冗余不足、固定脚强度不够导致的焊盘脱落、接触弹片形变失效。

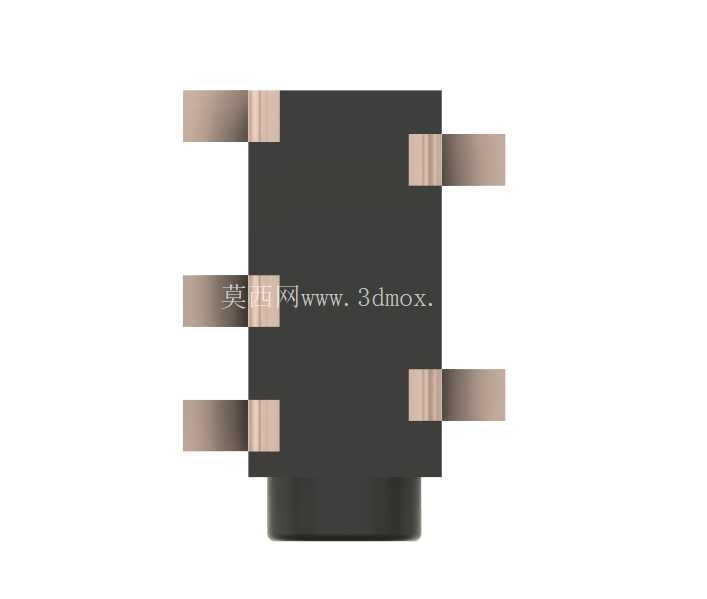

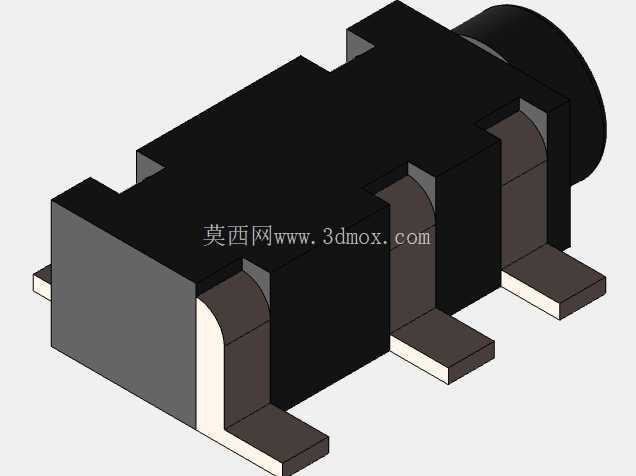

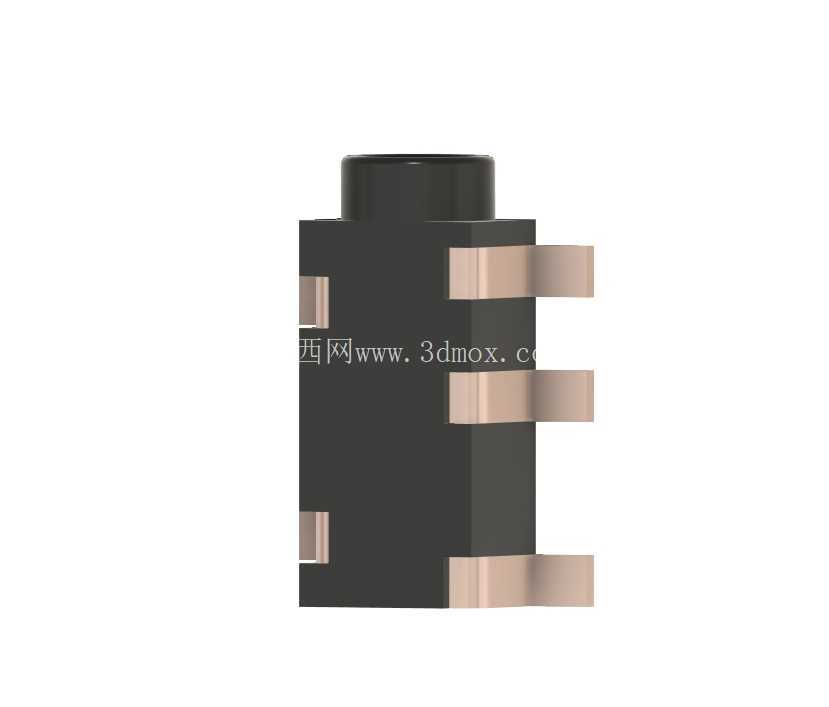

从结构设计层面拆解，这款插座采用卧式贴装的结构形态，主体绝缘基座采用耐高温的工程塑料注塑成型，能够耐受SMT回流焊过程中的高温冲击，不会出现基座形变、引脚移位的问题。基座上伸出的多组铜质接触弹片，分别对应音频声道、麦克风信号、接地回路的导通需求，弹片表面做了镀镍打底再镀金的处理，既可以降低接触电阻减少信号传输损耗，也能提升弹片的耐磨性能，抵御日常使用中空气中的潮气、盐分侵蚀，避免接触点氧化导致的接触不良、信号杂音问题。两侧伸出的固定焊脚，除了实现信号引脚的电气连接外，更核心的作用是将整个插座牢牢固定在PCB板上，承受插拔过程中产生的侧向推力，避免引脚受外力拉扯出现虚焊、脱落。

设计过程中首先要明确安装边界尺寸，3.5mm的规格是指适配的音频插头外径，插座主体的长宽高尺寸需要严格匹配设备外壳的开孔位置与PCB板的布局空间，插接口的中心高度要和外壳开孔的中心完全对齐，偏差不能超过0.2mm，否则会出现插头插不到位、外壳和插头干涉的问题。弹片的行程设计是整个结构的核心，弹片的预压量要控制在合理区间，预压过大则插拔力过紧，长期使用会加速弹片疲劳，预压过小则接触压力不足，轻微晃动就会出现信号断续的问题。同时弹片的弯折弧度要做圆滑过渡，避免应力集中，确保经过上千次插拔后，弹片的形变量依然在弹性恢复范围内，不会出现塑性形变导致的接触失效。

在实际选型应用中，这类插座还要根据设备的使用环境调整细节参数，比如面向户外使用的音频设备，需要在插座基座和外壳的配合位置增加防水胶圈，提升接口的防尘防水等级；面向工业场景的音频采集设备，则需要增加弹片的厚度，提升接触压力，抵御工业环境中的振动冲击，避免信号传输中断。建模过程中需要重点关注各部件之间的配合间隙，绝缘基座和金属弹片之间的卡扣配合要做到松紧适度，过松则弹片容易在插拔过程中移位，过紧则组装难度提升，容易导致弹片在装配时就出现形变。插接口的内部导向斜面设计也十分关键，合理的导向角度可以让插头插入时自动对正，减少插头对弹片的侧向剐蹭，延长弹片的使用寿命。另外，插座的焊脚布局要符合常规PCB设计的规范，引脚间距要满足波峰焊或者回流焊的工艺要求，避免出现连锡、虚焊的工艺问题，焊盘的尺寸设计也要和焊脚匹配，兼顾焊接强度和焊接工艺性。
