工业设备用密封式钣金接线盒结构设计

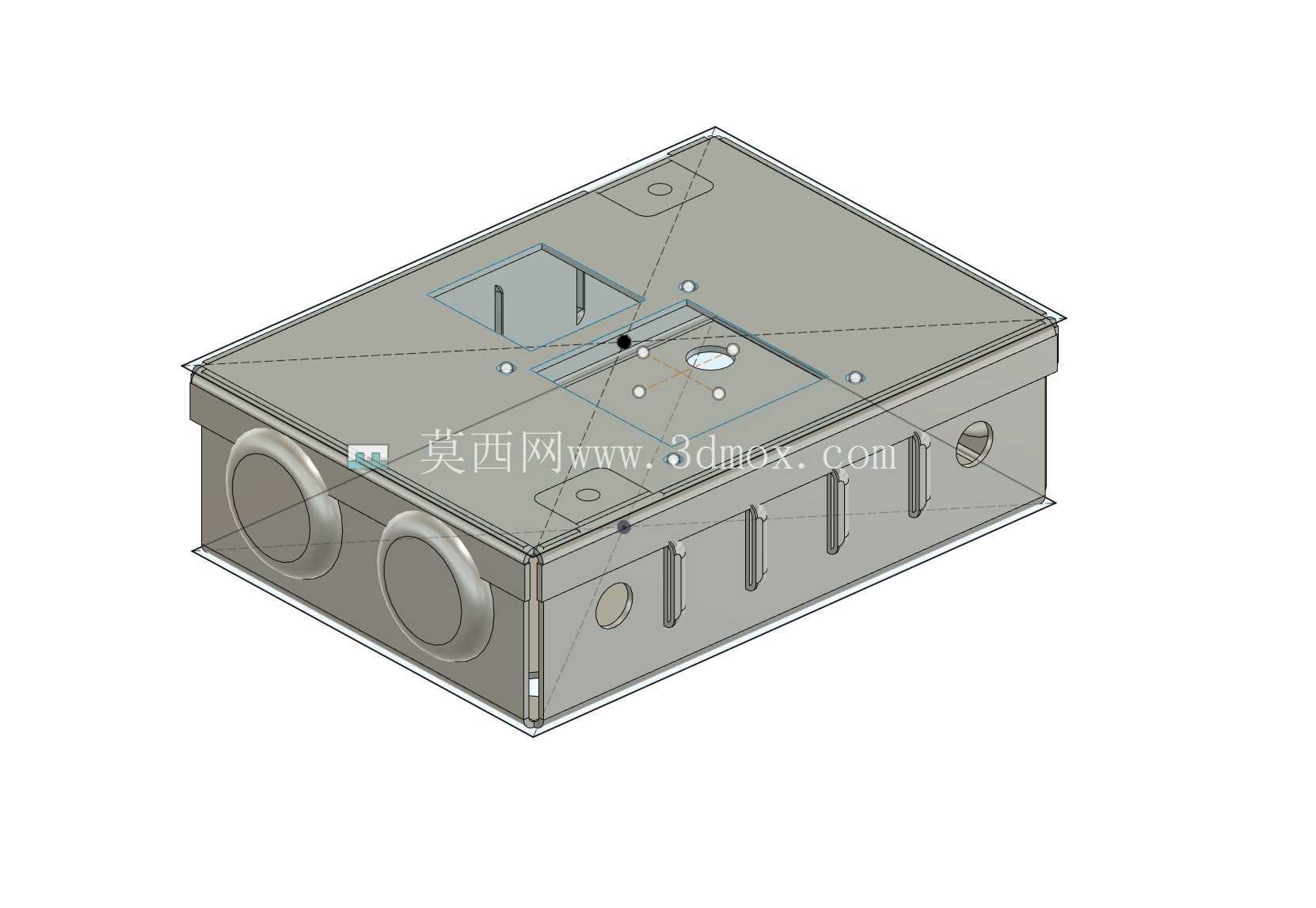

　　这款钣金壳体主要面向工业现场电气布线、小型控制模块集成场景使用，常见于车间设备旁侧的线缆转接、低压信号采集模块的外置防护安装，也可适配户外小型传感节点的封装需求，替代传统塑料壳体提升抗冲击、耐温变性能。从结构细节来看，壳体采用折弯一体成型的盒体搭配平盖设计，侧边预留的两个大直径翻边孔位用于穿入主干线缆，孔位做了翻边圆滑处理，避免穿线时割破线缆绝缘层，其余侧面对称布置的长条开槽用于内部模块的散热通风，同时开槽宽度控制在3mm以内，可阻挡大部分车间飞溅的金属切屑、灰尘进入壳体内部。

　　顶面预留的多个小孔位分为两类，中心区域的稍大孔用于安装状态指示灯或者操作按钮，周边均匀分布的小孔是盒盖与盒体的螺丝固定位，固定位做了下沉压印处理，螺丝安装后不会突出盖面，避免安装堆叠时刮蹭相邻部件。设计过程中优先考虑了钣金加工的工艺可行性，所有折弯边预留了足够的折弯避空位，转角处没有过小的内角设计，可直接采用常规数控冲床下料、折弯机一次成型，无需额外开模，小批量生产时成本控制优势明显。盒体与盒盖的配合面做了内凹止口结构，安装时可嵌入配套的密封胶条，配合侧面的固定螺丝锁紧后，可达到IP54级别的防护能力，适配车间多尘、偶尔有液体飞溅的安装环境。

　　安装边界方面，盒体底部预留了两个对称的安装挂耳孔，可直接通过M4螺丝固定在设备机架墙面或者安装型材上，整体外形为规整长方体，无突出的外置结构，安装时所需的外围预留空间极小，适合在设备内部紧凑空间内布置。内部腔体为平整无隔断的开放空间，可根据实际需求加装导轨固定端子排、小型PCB板或者隔离模块，腔体深度可容纳常规厚度的接线端子与小型继电器，侧边的穿线孔可配套格兰头使用，实现线缆进线处的密封固定。从实际使用角度出发，这款钣金盒的结构设计规避了很多小钣金件常见的加工缺陷，比如折弯处的开裂风险、固定位的滑牙问题，所有螺丝固定位都做了双层钣金叠压加固，多次拆装也不会出现固定孔变形的问题。

　　壳体表面可根据使用场景做喷塑、镀锌处理，户外使用时可额外做喷粉加厚涂层，提升耐锈蚀能力，相比同尺寸的铸铝壳体，这款钣金结构的重量更轻，加工周期更短，针对小批量定制场景的适配性更强。在设备改造项目中，这类钣金盒可快速适配现场的非标布线需求，无需等待定制模具，直接调整下料尺寸即可快速生产，适合车间技改、临时加装检测模块的快速部署场景。结构上没有多余的装饰性设计，所有特征都服务于安装、防护、穿线的实际功能，侧边的小圆孔可作为接地螺丝安装位，方便壳体做接地处理，满足电气设备的安全规范要求。
