基于正交视图构建的多面体实体结构

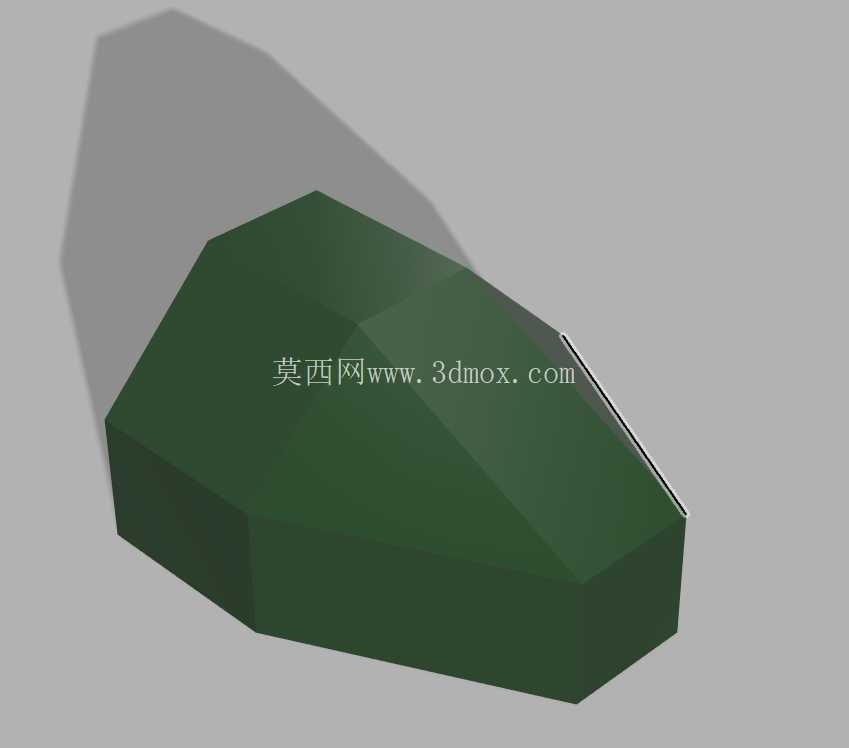

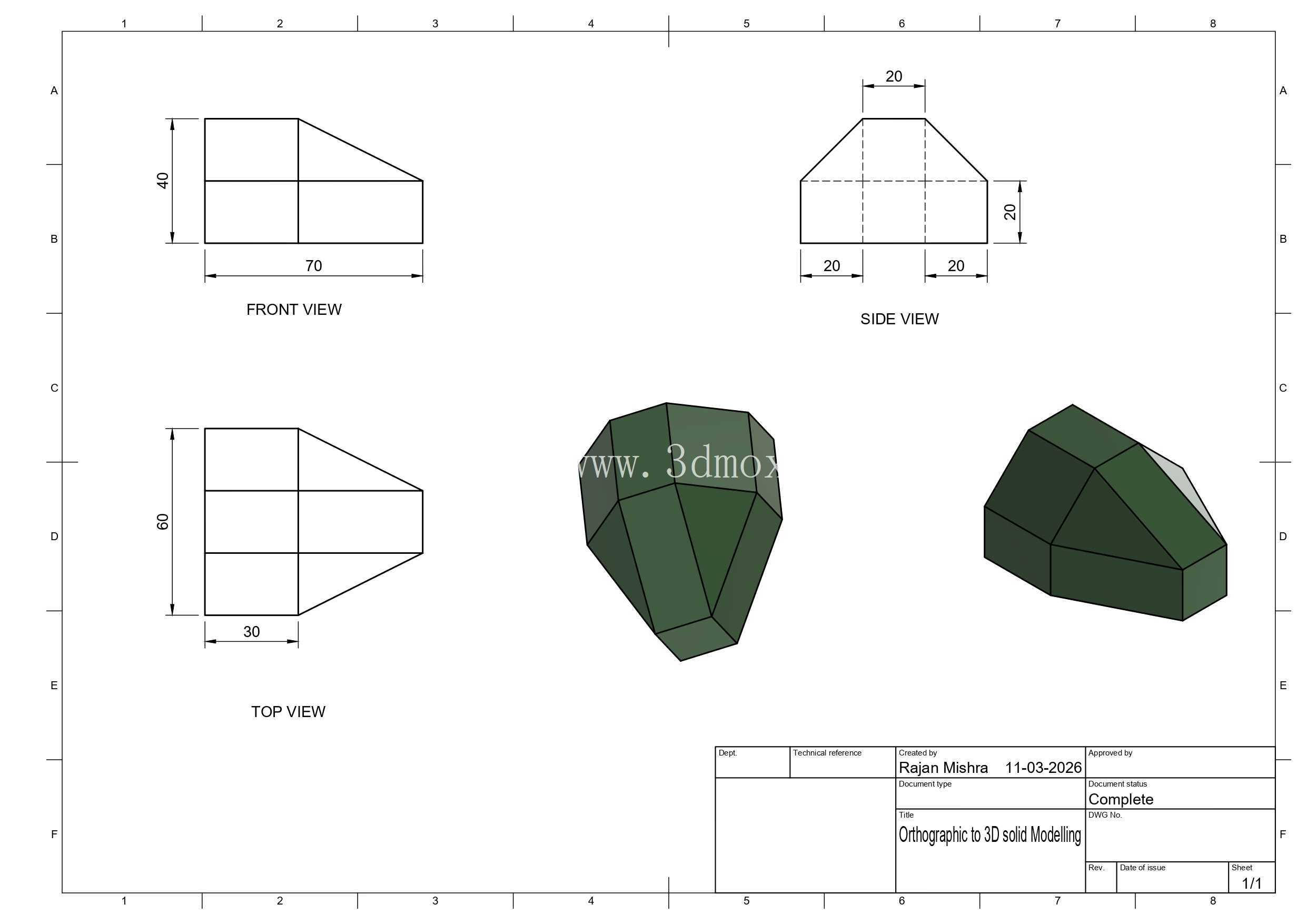

　　在机械结构设计与三维建模实操训练中，从正交投影视图还原三维实体是结构工程师必须掌握的核心基础能力，这类多面体实体结构常作为几何构形能力训练的典型载体，也可作为异形防护块、定位垫块类零部件的结构原型，在工装夹具定位、设备边角防护、异形承载垫等场景中具备实际应用价值。这类结构的核心设计逻辑，是严格遵循正投影规律，将二维视图中各方向的轮廓、棱边、面域关系逐一映射到三维空间，建模过程中需要反复核对主视、俯视、侧视三个方向的投影对应关系，避免出现棱边错位、面域扭曲、空间角度偏差等常见问题。从结构形态来看，该实体由多个平面拼接围合而成，不存在曲面特征，所有相邻面的交线均为直线棱边，各面之间的二面角需要严格匹配正交视图的投影角度，建模时优先采用草图拉伸加切除的方式构建基础轮廓，再通过基准面辅助绘制斜切面轮廓，逐次切除多余材料得到最终形态，过程中需要随时切换不同视图方向校验轮廓投影是否与二维正交图完全匹配，确保每一个棱边的空间位置、每一个面的倾斜角度都符合投影关系。

　　在实际工程应用中，这类多面体结构如果作为承载垫块使用，需要重点关注底部安装面的平面度公差，通常安装面需要设置0.05mm以内的平面度要求，保证与安装基座的贴合面积不低于90%，避免局部应力集中导致结构受压变形；如果作为设备边角防护块使用，外露的棱边需要根据使用场景设置0.5-2mm的倒角，去除锐边防止安装维护过程中划伤操作人员，同时外露面可以根据装配需求设置沉头安装孔，孔位的位置度公差需要控制在0.1mm以内，保证与设备本体的安装孔位精准对齐。

　　建模过程中需要注意，所有斜切面的构建必须完全约束草图几何关系，避免出现欠定义导致的模型参数漂移，每完成一个特征的构建，都需要测量对应棱边的长度、相邻面的夹角参数，与正交视图中标注的尺寸逐一核对，确保模型的几何精度符合设计要求。这类结构的外形尺寸没有固定的标准值，通常根据实际安装场景的边界条件确定，设计时需要预留足够的安装操作空间，若作为嵌入式定位结构使用，配合面的尺寸公差需要按照基孔制或者基轴制的要求设置合理的配合间隙，通常间隙控制在0.02-0.05mm之间，保证装配顺畅同时不会出现过大的松动量。

　　从建模训练的角度来说，这类不带复杂曲面、完全由平面围合的多面体结构，是练习空间投影思维的最佳载体，建模时不能只依赖单一视图的轮廓进行拉伸，需要建立三个方向的投影关联意识，理解每一条二维线条在三维空间中对应的是棱边还是面的积聚投影，很多新手在建模这类结构时容易出现的问题，就是忽略侧视图的轮廓约束，导致构建出的斜切面角度偏差，在某一个视图方向看起来轮廓正确，切换到其他视图就会出现轮廓错位，这也是正交建模练习中需要重点规避的问题。在实际生产环节，这类结构如果采用金属材料加工，通常采用铣削工艺逐面加工，加工过程中需要使用百分表找正工件基准，保证每个斜面的加工角度符合设计要求，加工完成后需要通过三坐标测量仪检测各个面的角度、棱边长度、形位公差是否符合图纸要求；如果采用非金属材料制作，比如作为防护缓冲块使用，可以采用注塑或者3D打印的方式加工，建模时需要根据加工工艺添加适当的拔模斜度，保证加工完成后可以顺利脱模。这类结构虽然几何形态不算复杂，但非常考验建模者的空间想象能力和投影关系理解能力，是从二维绘图转向三维设计过程中必须跨过的基础门槛，熟练掌握这类正交实体的建模方法，能够为后续复杂曲面结构、装配体设计打下坚实的空间构形基础，在日常的结构设计工作中，很多异形零部件的构形思路本质上都是正交投影规律的延伸应用，只有把基础的平面多面体建模逻辑吃透，才能在处理复杂结构时做到思路清晰，避免出现几何关系错误导致的设计返工。
