凸轮从动件旋转转平移动力转换机构

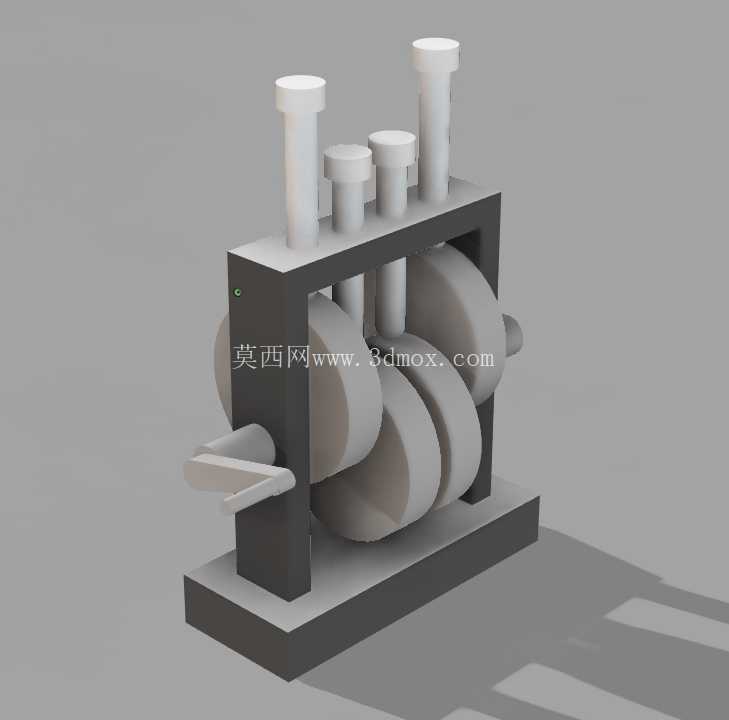

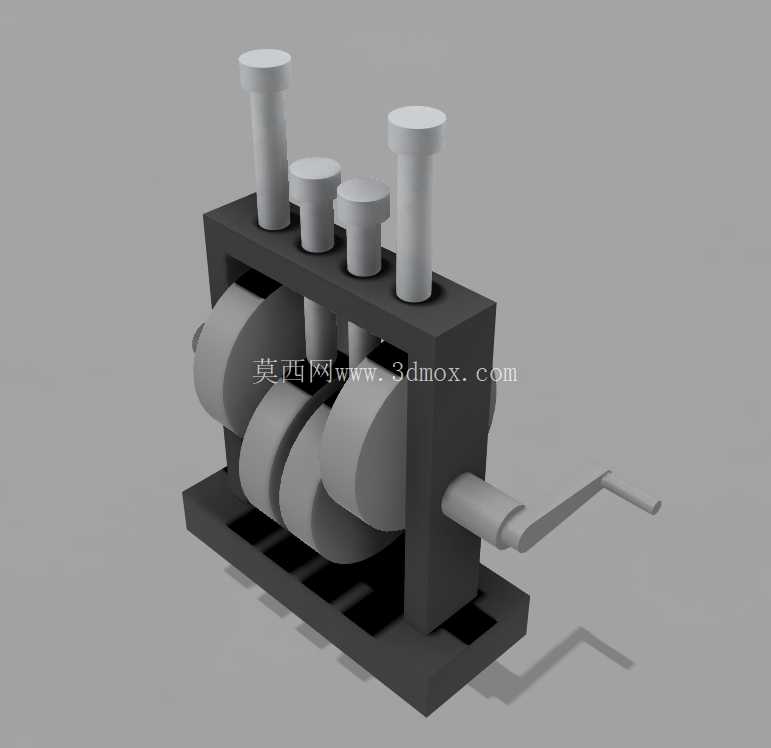

　　设计过程中优先考虑了运动过程的卡滞风险，四个从动导杆分别对应不同轮廓的凸轮片，导杆与上层安装板的导向孔采用小间隙配合，配合面长度达到导杆直径的2.5倍，可有效避免导杆往复运动过程中出现偏磨、卡滞的问题，同时导杆顶端设计为等直径圆柱端头，可根据实际使用需求加装复位弹簧或者接触式压头，适配不同的作业负载要求。凸轮轴采用一体式轴段设计，四个凸轮片根据预设的运动时序固定在轴段上，轴的一端延伸出支撑臂外接手摇驱动端，也可根据实际动力输入需求替换为电机连接法兰，直接接入设备的动力传动链。这套凸轮与从动件组合机构，核心功能是完成旋转运动到直线往复平移运动的转换，在传统内燃机配气系统、小型自动化送料机构、轻工设备的间歇进给单元中都有极为广泛的应用场景。从结构布局来看，整套机构采用框架式双层支撑结构，底部为带镂空减重槽的安装基座，上层为从动件导向安装板，两侧立式支撑臂承担凸轮轴的径向载荷，整体安装边界可适配多数桌面级教学演示台或小型设备的内置安装空间，基座预留的安装槽位可直接通过螺栓完成固定，无需额外设计转接安装板。

　　不同的凸轮轮廓对应不同的从动件运动规律，其中两片偏心圆轮廓凸轮可实现等速往复运动，另外两片带修型廓线的凸轮可实现带停歇期的间歇往复运动，整套机构可同时演示四种不同的凸轮从动件运动特性，对于机械原理教学、小型设备的动作单元选型验证有很高的参考价值。从实际使用的角度出发，这套机构的所有运动副都做了等强度设计，凸轮与从动件的接触端面预留了热处理硬层的加工余量，实际加工时可对接触位置做高频淬火处理，提升接触部位的耐磨性能，延长机构的连续运行寿命。导向孔位置可根据实际工况加装铜套或者直线轴承，进一步降低导杆往复运动的摩擦阻力，减少运行过程中的噪音与磨损量。

　　机构的整体重心落在底部基座的中心区域，即使高速运行也不会出现明显的振动，无需额外做配重调整。在传统IC引擎的配气机构中，这类凸轮从动件结构是核心的动力转换单元，通过凸轮轮廓的精准设计控制气门的开启与关闭时序，保证内燃机进排气过程的精准匹配；而在自动化生产线的送料单元中，这类结构可通过调整凸轮轮廓，实现工件的间歇推送、定位等动作，相比气缸驱动的往复机构，凸轮从动件结构的运动时序完全由机械轮廓保证，不存在气动系统的响应延迟、气压波动导致的动作误差，运行稳定性更高，适合高速连续运行的生产场景。

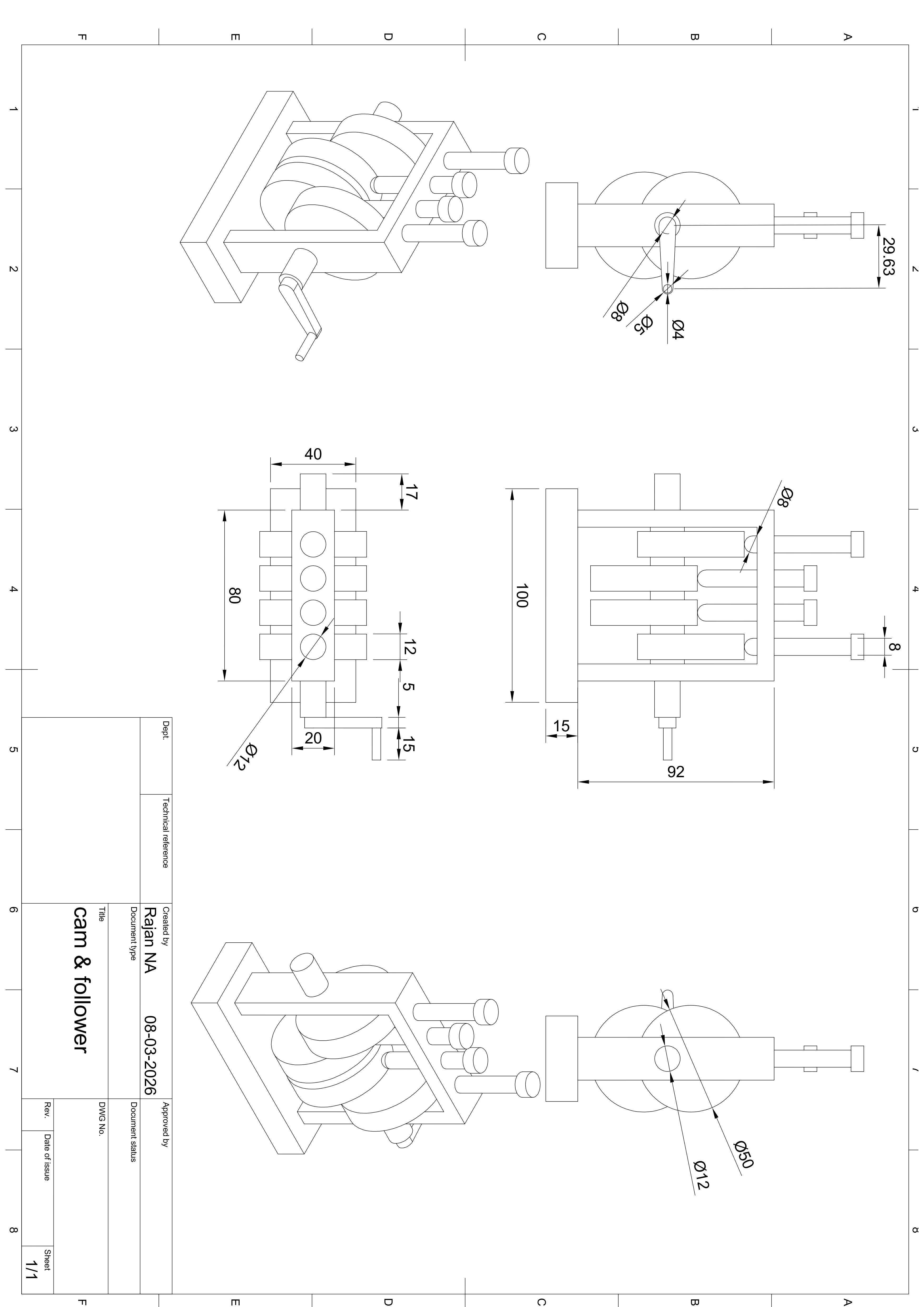

　　设计时还充分考虑了装配的便利性，凸轮轴与支撑臂的安装孔采用通孔设计，装配时可直接从一侧穿入凸轮轴，凸轮片与轴之间采用平键连接传递扭矩，无需复杂的专用工装即可完成整机组装，后期维护时也可快速拆解更换磨损的凸轮片或者从动导杆，降低运维成本。整套机构的外形尺寸紧凑，横向宽度不超过200mm，纵向深度不超过150mm，整体高度不超过180mm，可直接嵌入小型自动化设备的内部空间，不会占用过多的设备安装位置，对于紧凑型设备的结构布局非常友好。
