管道式离心通风换气设备结构设计

在民用建筑通风、小型种植养殖空间换气、工业工位局部排风这类场景里，经常会遇到原有通风管路需要串联增压风机的需求，这类应用对风机的安装适配性、运行稳定性、空间占用率都有很明确的工程要求，常规的轴流风机风压不足，大型离心风机又存在安装尺寸过大、无法直接对接标准圆管风道的问题，这款管道式离心通风设备的结构设计，正是针对这类细分场景的适配需求完成的。

从实际用途来看，这款设备主要用于串联在标准直径的圆形通风管路中，为管路内的空气流动提供额外风压，解决长距离风道送风末端风量不足、多支路排风时风压分配不均的问题，也可单独作为小型密闭空间的排风动力源，适配室内新风补风、废气排出、温湿度调控气流组织等实际工况，相比传统的外置式离心风机，它可以直接嵌入风道安装，不需要额外制作变径连接接头，也不需要占用风道外的额外安装空间，对于后期改造的通风项目来说，能大幅减少现场施工的改造成本。

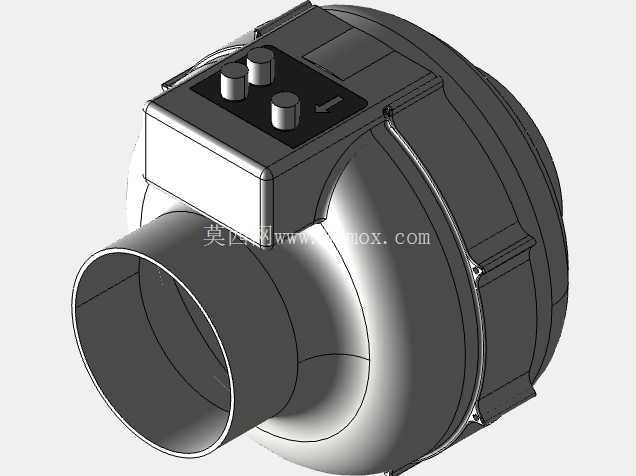

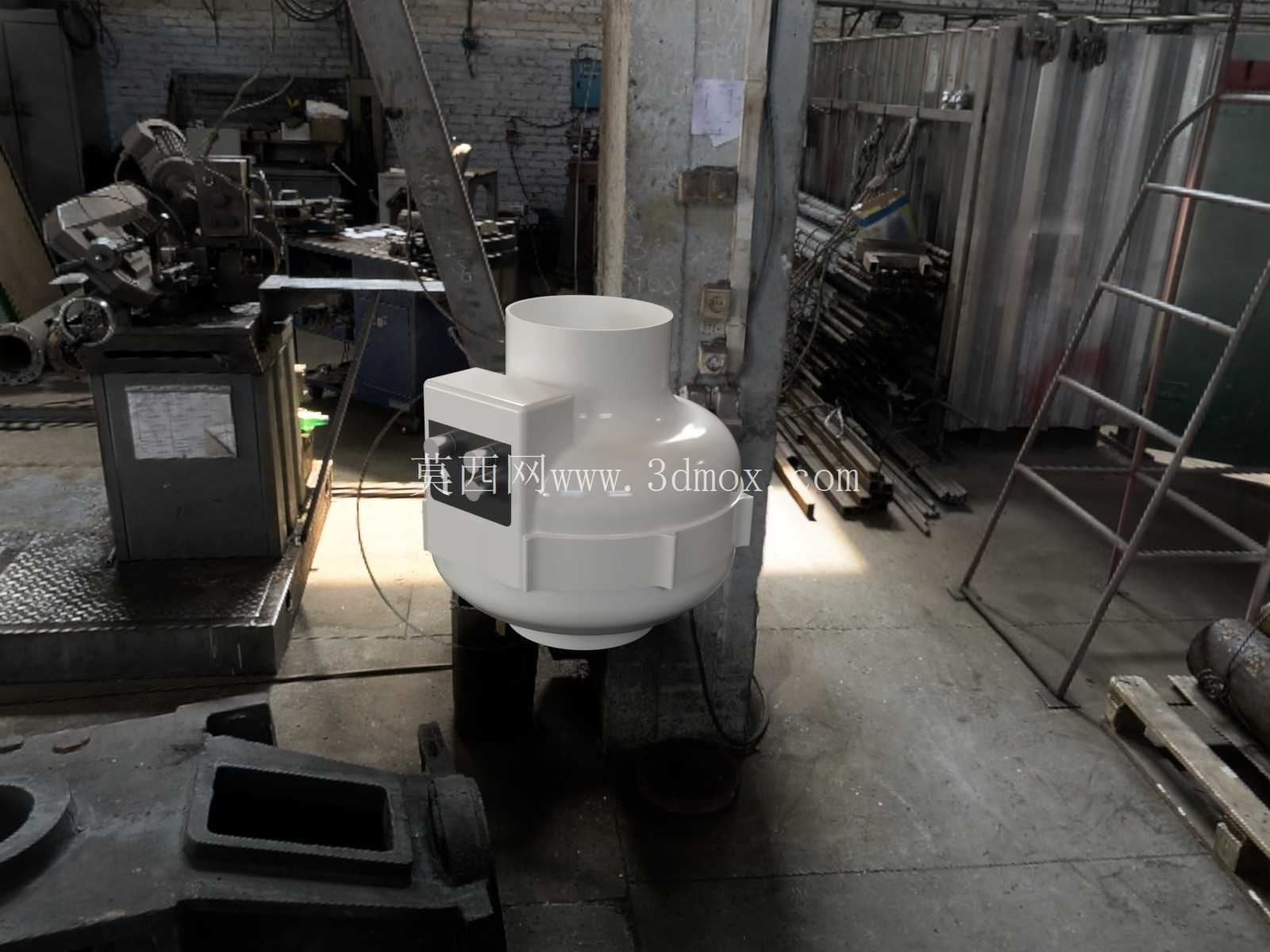

功能特性层面，这款设备采用同轴进出风的蜗壳结构设计，进风口与出风口处于同一轴线上，可直接对接同直径的圆形通风软管或硬管，设备顶部设置的控制模块集成了风速调节档位，可根据实际通风需求调整运行功率，匹配不同的风量风压要求；蜗壳内部的离心叶轮采用前倾式叶片设计，在相同叶轮直径下能获得更高的风压系数，适合管路阻力较大的通风场景，设备外壳采用一体冲压成型的结构，拼接缝隙做了密封处理，减少运行过程中的漏风损失，进出风端的直筒段预留了足够的插接深度，可配合卡箍或喉箍实现与风管的可靠固定，避免运行振动导致的风管脱落问题。

设计思路上，这款结构优先考虑了现场安装的通用性，整体外形以圆形蜗壳为主体，顶部的控制盒做了扁平化处理，不会额外增加设备的径向安装尺寸，在狭窄的吊顶空间、设备夹层内都能顺利安装；建模过程中优先保证进出风口的尺寸精度，确保与标准规格风管的配合公差控制在合理范围内，避免出现插接过松漏风或者过紧无法装配的问题；控制旋钮的布局做了人体工程学优化，设备安装完成后，操作人员站在侧面就能顺利触碰到调节旋钮，不需要探身到设备底部或者顶部操作，对于高位安装的场景来说，后期调试维护的便利性更高。

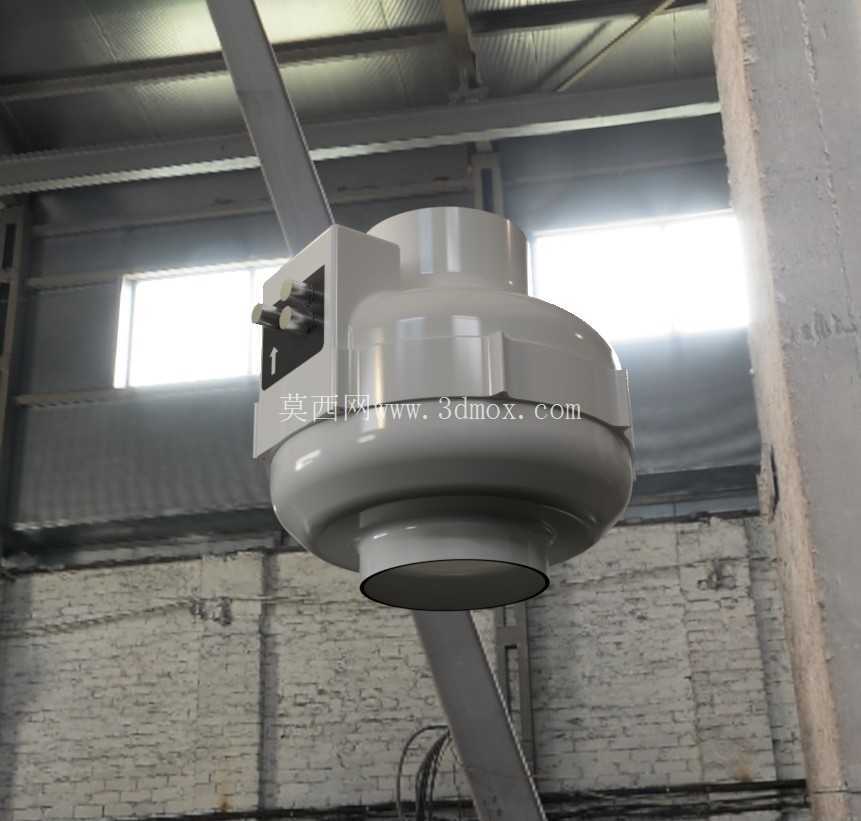

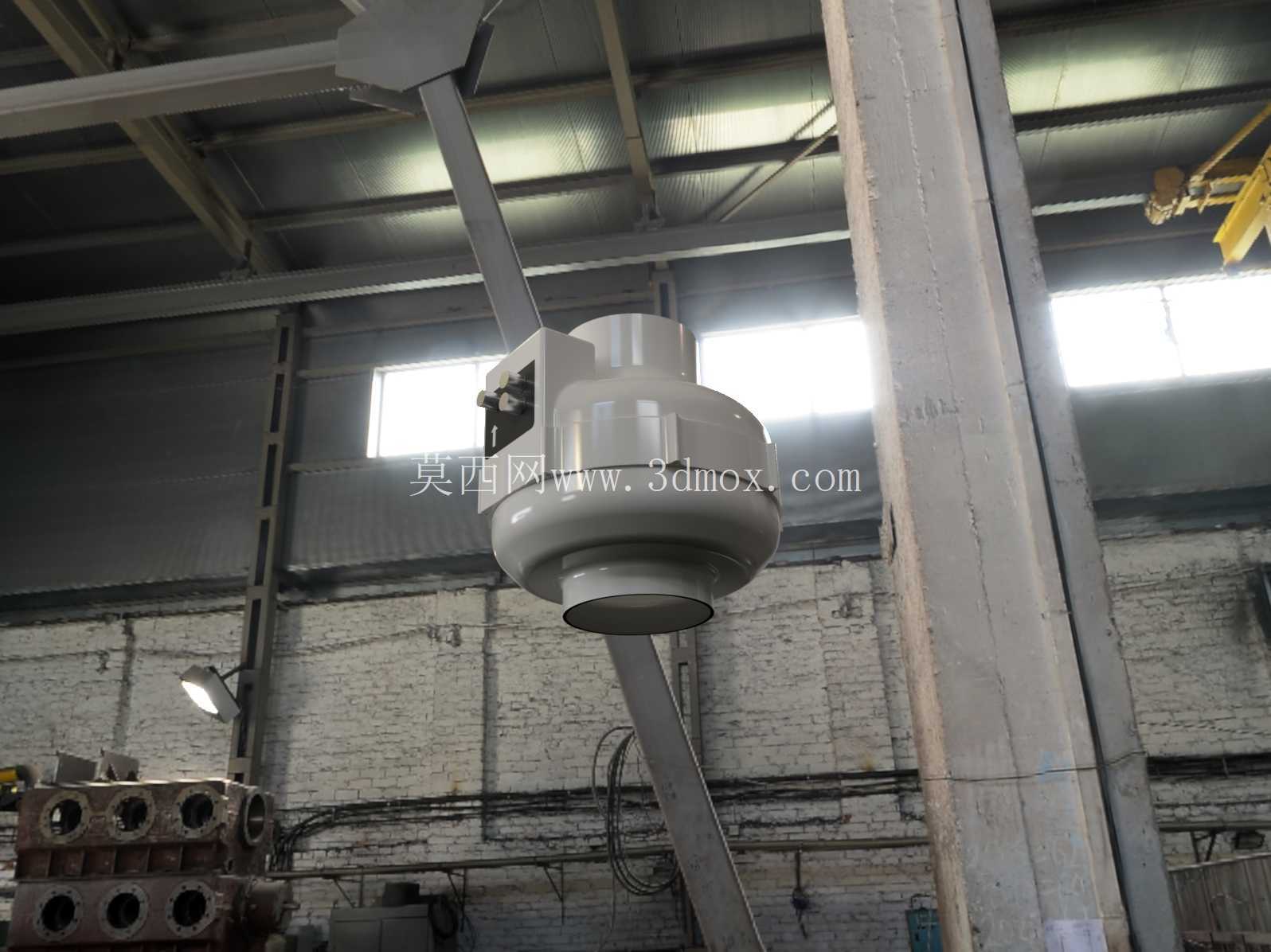

外形尺寸与安装边界方面，这款设备的进出风口直径适配125mm规格的标准通风管，整体轴向长度控制在适配常规吊顶夹层的尺寸范围内，最大径向尺寸不超过同规格轴流风机的1.2倍，安装时只需要在风道对应位置预留与设备长度匹配的直管段，不需要额外扩大风道安装开孔；设备的固定点可依托进出风端的风管连接实现承重，也可在蜗壳侧面加装固定吊耳，通过吊杆吊装在建筑顶面，安装时需要预留顶部控制盒的操作空间，保证旋钮调节时不会被周边结构遮挡，设备进出风端建议保留至少一倍管径长度的直管段，减少气流紊流带来的风压损失和运行噪音。

从结构设计的细节来看，蜗壳的型线采用了对数螺旋线的优化设计，减少叶轮出口到蜗壳出口的气流碰撞损失，提升风机的运行效率，顶部控制盒与蜗壳的连接位置做了加强筋处理，避免长期运行振动导致控制盒连接处开裂，接线位置预留了防水进线孔，适配高湿度场景的使用需求，叶轮与进出风口的同轴度公差控制在合理范围内，减少运行过程中的动平衡偏差，降低振动噪音。在实际选型应用中，这款设备可根据管路长度、弯头数量、所需换气次数计算需要的风压风量，匹配对应档位的运行参数，不需要额外配置变频控制器，通过顶部的档位旋钮就能实现风量调节，对于小型通风系统来说，能减少电控部分的成本投入。
