迷你TDA1308耳机功放音频前置放大板

这款TDA1308核心的音频放大模块，在消费类音频外设、小型便携听音设备、嵌入式音频系统里的应用占比不低，很多做便携耳放、桌面小音箱前端、老旧音频设备改装的结构工程师，在做整机布局时都会优先参考这类成熟模块的安装边界做结构预留。从实际使用场景来看，它主要承担小功率音频信号的前置放大与耳机直推任务，适配3V到6V的宽幅供电区间，不管是用锂电池供电的便携设备，还是USB供电的桌面小型音频装置，都能直接匹配供电逻辑，不需要额外增设复杂的电源调压电路，能大幅简化整机的电源链路设计。

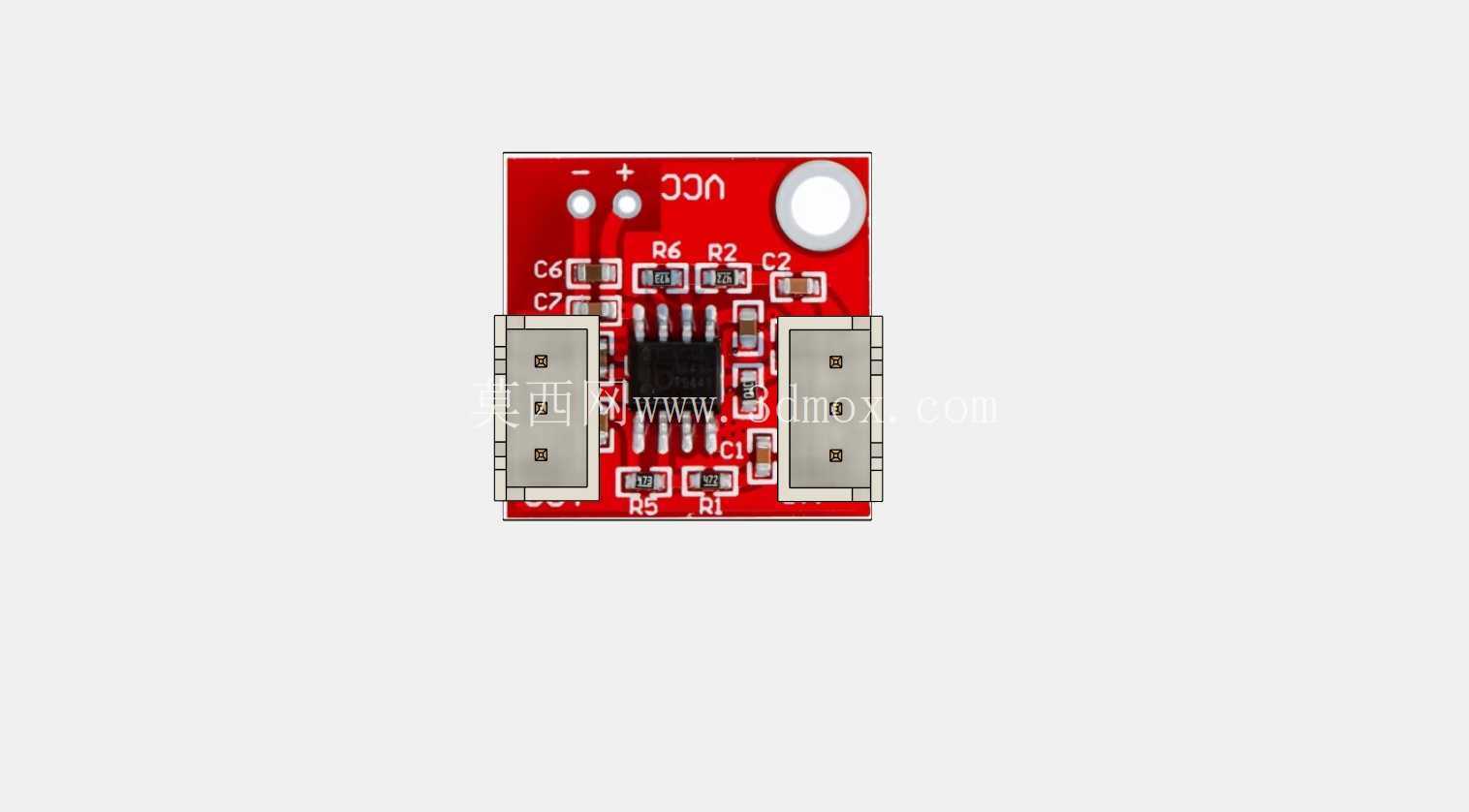

从功能特性上拆解，模块采用甲类甲乙类自适应的工作模式，双声道立体声输出架构，在小功率输出状态下能保持不错的信号还原度，底噪控制水平能满足普通消费级听音设备的要求，不会出现明显的电流声干扰音频输出。板载的核心芯片周边做了完整的阻容匹配电路，输入输出端都预留了标准的接插接口，不需要使用者自行焊接飞线，在做样机验证阶段可以直接插接使用，能缩短硬件调试的周期。PCB板采用红色阻焊工艺，板上预留了一个标准的固定安装孔，位置在板身的右上角区域，做结构固定时可以直接用M2规格的螺丝配合铜柱完成固定，不需要额外设计复杂的固定卡扣结构。

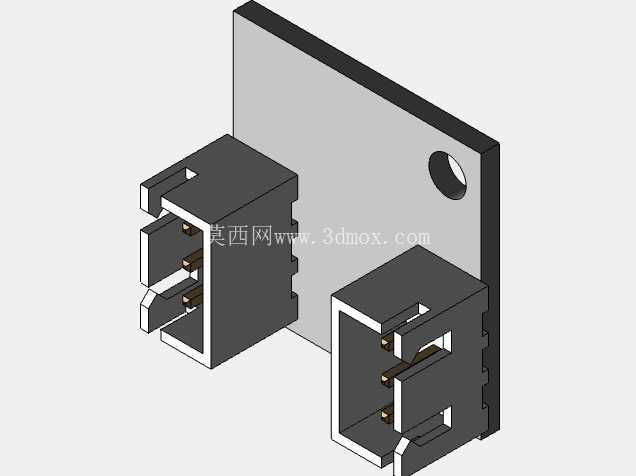

在做三维建模还原的时候，首先要确认板身的整体外形边界，整个模块为矩形板状结构，两侧的接插件高度要和板身核心芯片的高度做匹配，核心芯片位于板身正中位置，周边的贴片电阻、电容元件的排布要和实物完全对应，避免在做整机装配干涉检查时出现误差。板上的丝印标识要准确还原，包括电源正负极标识、元件位号标识，这些细节在做生产指导类的装配模型时能起到明确的指引作用，避免装配阶段出现电源反接之类的低级错误。

设计思路上，这类模块走的是极简实用路线，没有多余的冗余电路，所有元件都排布在单面PCB上，背面没有布设元件，这样在做结构安装时，板身背面可以直接贴合设备的壳体或者绝缘层，不需要额外预留背面的元件避让空间，能有效压缩整机的厚度尺寸，对于追求轻薄化的便携音频设备来说，这个设计点非常友好。模块的输入输出接口采用间距2.54mm的标准排座，和市面上通用的杜邦线、接插件完全兼容，在做样机调试时不需要定制特殊规格的连接线材，能降低原型机的制作成本。

从安装边界的参数来看，建模时要注意两侧接插件向外突出的尺寸，接插件的端面要超出PCB板边一定距离，在整机布局时要给接插件的插拔预留足够的操作空间，避免出现线材插接受阻的情况。板上的固定孔中心到相邻两个板边的距离要准确测量，确保结构件上的固定柱位置能和模块安装孔完全对位，不会出现装配时螺丝无法穿入的问题。核心芯片的顶部是整个模块的最高点位，在做上层壳体的避让设计时，要以这个高度为基准预留至少0.5mm的安全间隙，避免壳体挤压芯片造成元件虚焊或者损坏。

在实际的设备选型过程中，这类小功率功放模块常被用在蓝牙音频接收板的后端放大、复古小型收音机的音频输出改造、桌面迷你音箱的功放单元、头戴式耳机的小型便携耳放等场景，因为它的工作电压范围覆盖了常用的锂电池供电电压，不需要额外增设升压或者降压电路，对于电池供电的便携设备来说，能有效降低整机的功耗，延长设备的续航时间。模块本身的静态电流很小，在待机状态下不会消耗过多的电量，符合便携设备的低功耗设计要求。

建模过程中还要注意板上各个贴片元件的高度差，不同容值的贴片电容、不同阻值的贴片电阻在厚度上存在细微差别，虽然这些差别在宏观装配上影响不大，但在做高精度的干涉检查时，这些细节会影响最终的仿真结果，尤其是当设备内部空间非常紧凑，板身和周边结构件的间隙不足1mm的时候，元件的高度误差就可能导致实际装配时出现元件被挤压的问题。另外板身的边角做了圆弧过渡处理，建模时不要做成尖锐的直角，避免在装配过程中板边划伤线材或者绝缘层。
