EK水冷系统用90度微旋转转接接头

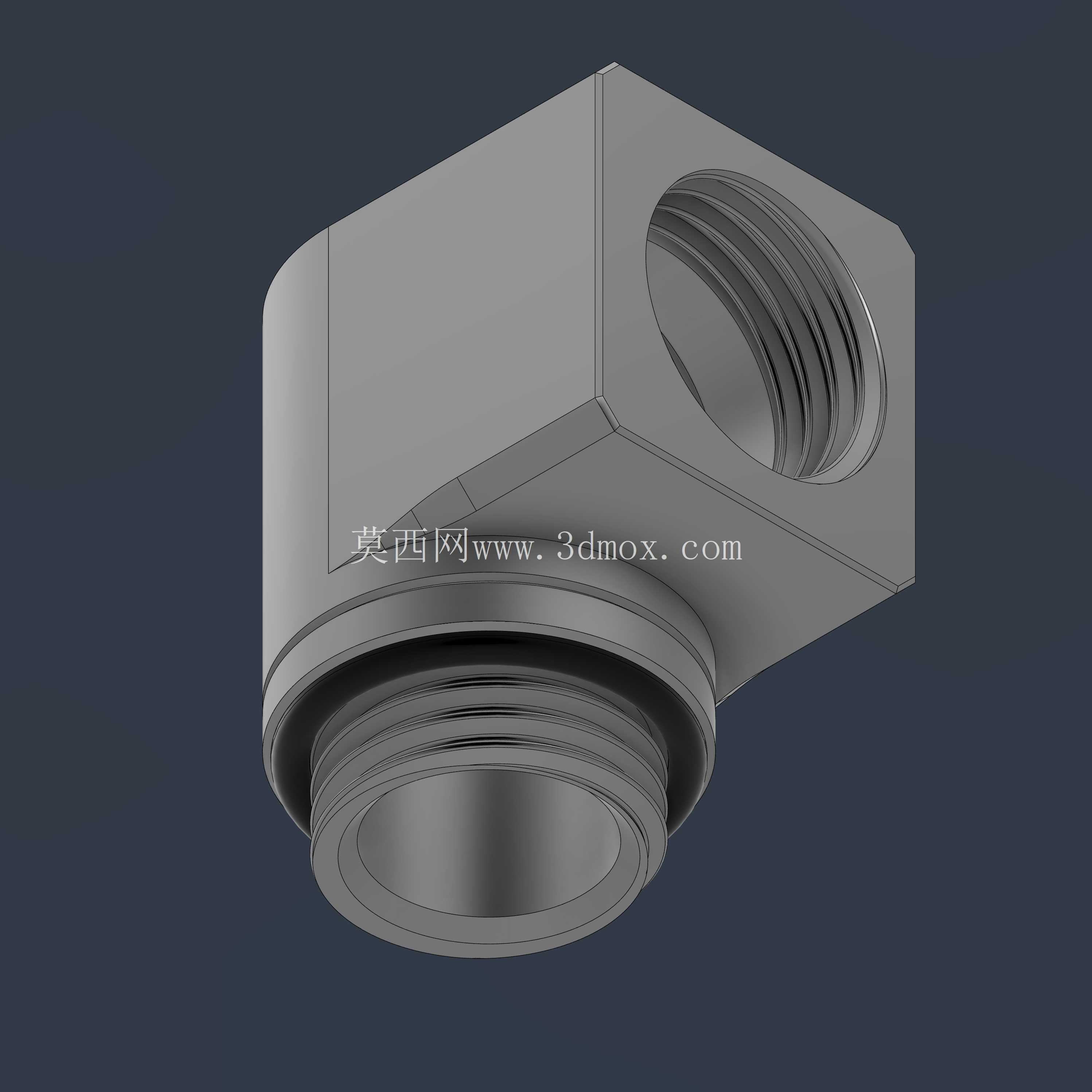

　　在PC分体式水冷散热系统的管路搭建场景中，这类90度微旋转转接接头是解决狭小机箱内管路走向受限、硬管安装角度偏差问题的核心连接件，尤其适配紧凑型ITX机箱、机箱内部空间被显卡、内存等硬件挤占的装机场景，能够在不额外增加管路弯折应力的前提下，完成垂直方向的管路转向，避免硬管弯折过度产生的裂纹、漏液风险。从实际使用功能来看，该接头一端为标准外螺纹结构，可直接拧入冷排、水冷头、水泵等水冷部件的对应内螺纹接口，另一端为内螺纹接口用于对接水冷硬管或快插接头，中间的微旋转结构允许接头在安装完成后进行小角度的回转调整，无需完全拧松接头即可修正管路的对接角度，大幅降低装机过程中的管路对位难度，也能避免硬管长期处于扭曲受力状态导致的密封失效问题。

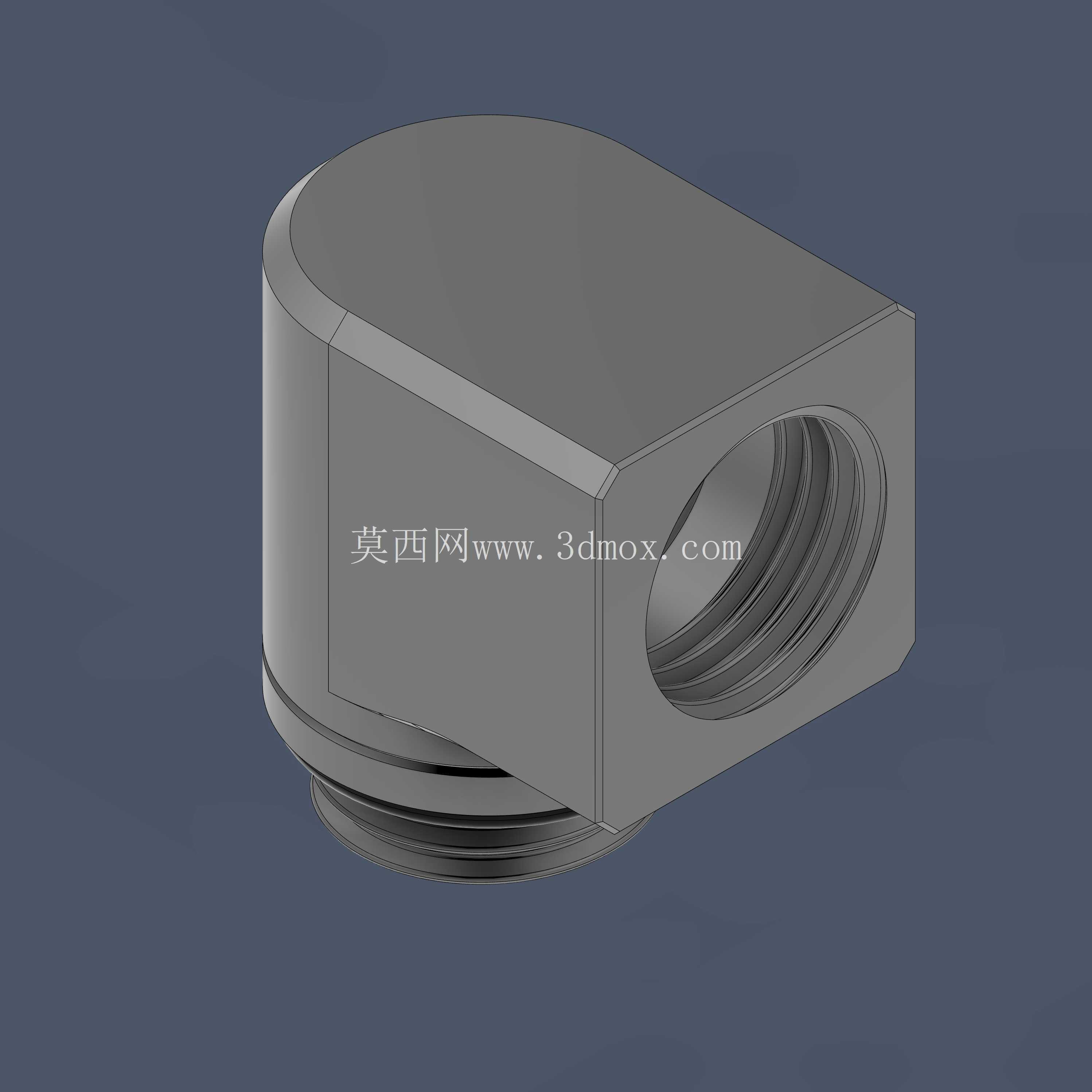

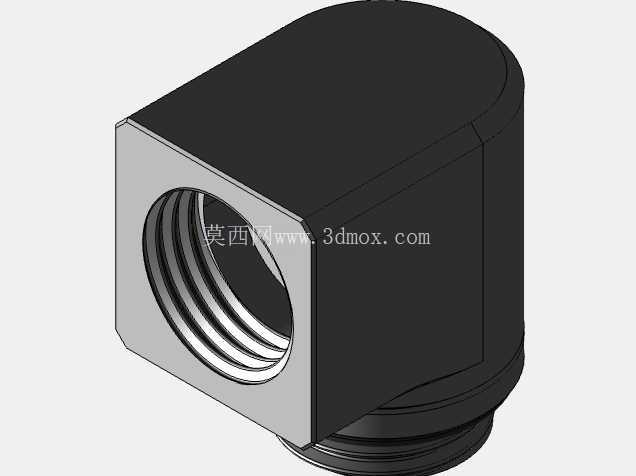

　　从设计思路层面，该接头采用了一体式的主体结构，没有多余的拼接缝隙，减少了潜在的漏液点，主体的方形与圆弧过渡的外形设计，一方面是为了适配扳手的夹持需求，安装时可以用开口扳手卡住方形部位施加拧紧力矩，避免夹持螺纹部位造成的牙型损伤，另一方面圆弧过渡的边角不会割伤水冷管，也能减少装机过程中对手部的划伤风险。接头内部的流道做了等径设计，没有出现通径突然收缩的结构，能够最大程度降低冷却液在转向过程中的流阻，避免因为接头通径过小导致的整个水冷回路流量下降，影响散热效率。

　　在安装边界方面，该接头的轴向长度经过压缩设计，相比常规的90度转接接头更短，安装后突出冷排或水冷头表面的高度更低，能够适配机箱侧盖与硬件之间间隙较小的安装场景，不会出现接头顶到侧盖无法合盖的问题；接头的旋转部位设置了限位结构，旋转角度控制在合理范围内，不会因为过度旋转导致内部的密封胶圈错位、脱出，同时密封部位采用了双O型圈的密封结构，分别布置在旋转结合面与螺纹对接部位，能够耐受水冷回路中长期的冷却液浸泡，不会出现胶圈溶胀、老化导致的漏液问题。

　　在实际管路布局中，这类接头常被用在显卡水冷头的进出水口位置，因为显卡安装后与机箱PCIe挡板之间的间隙有限，直插接头会导致管路直接顶到机箱侧板，使用该90度微旋转接头可以将管路方向调整为沿显卡长度方向延伸，充分利用显卡下方或上方的空闲空间走管，也能避免管路与显卡风扇产生干涉。另外在冷排的顶部接口安装场景中，当冷排安装在机箱顶部冷排位，且冷排上方的空间被机箱顶板的加强筋占用时，直插接头无法顺利连接管路，使用该接头可以将管路接口转向水平方向，避开顶板的结构干涉，顺利完成管路连接。接头的螺纹精度按照水冷行业的通用标准加工，螺纹配合的松紧度适中，安装时不需要使用过大的拧紧力矩即可实现密封，配合生料带或密封胶使用时，能够承受常规水冷回路1bar以内的工作压力，不会出现渗漏问题。主体材质采用耐腐蚀的金属材质加工，表面做了哑光处理，不会与常见的水冷冷却液发生电化学反应，长期使用也不会出现表面腐蚀、析出杂质堵塞冷头微水道的问题。
