PC水冷用G1/4螺纹16mm六角多连杆接头

　　在PC分体式水冷回路的搭建作业中，硬管连接的可靠性与管路布局的灵活性，一直是水冷改装从业者与高端DIY玩家重点关注的核心指标，这款适配16mm外径刚性管的六角多连杆接头，正是针对硬管水冷安装场景中常见的空间受限、管路走向调整困难、安装操作空间不足等实际工程问题开发的连接部件。从实际应用场景来看，这类接头主要用于ITX小机箱、紧凑型水冷主机的内部管路连接，这类场景下机箱内部硬件排布密集，显卡、主板供电模块、内存等部件的高度差较大，常规的直插式硬管接头往往需要对硬管进行多次弯折才能完成管路对接，不仅增加了硬管弯折的加工难度，也容易因为弯折角度误差导致管路应力集中，长期使用后出现渗漏风险。

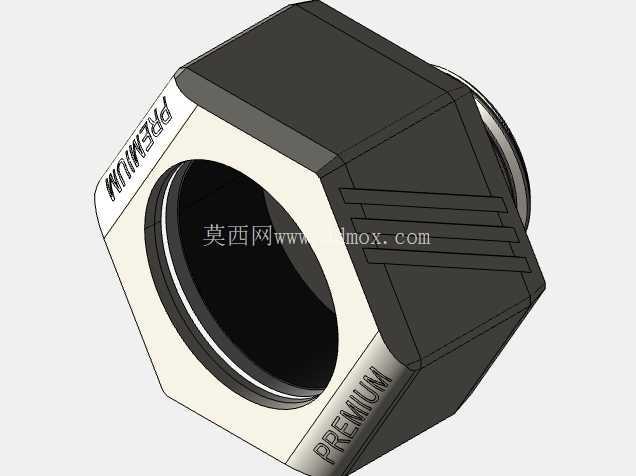

　　这款接头采用六角多连杆的结构设计，主体部分预留了标准G1/4内螺纹接口，可直接与冷排、水冷头、水泵等水冷部件的外螺纹端对接，螺纹端的密封面采用平面密封结构，安装时只需搭配对应规格的O型密封圈，按照标准扭矩拧紧即可实现可靠密封，无需额外缠绕生料带，避免了生料带碎屑进入水冷回路堵塞冷头微水道的问题。接头的另一端适配外径16mm的刚性水管，支持亚克力、PETG、金属等多种材质的硬管连接，管接部分的固定结构采用顶丝锁紧与密封圈密封结合的方式，硬管插入到位后，拧紧接头侧面的锁紧顶丝即可将硬管牢牢固定，内部的双层O型圈可在硬管外壁形成两道密封屏障，即使在回路带压运行的状态下，也能有效防止冷却液渗漏。从设计思路上看，这款接头的六角外形并非单纯的外观设计，六角结构的对边尺寸严格匹配标准扳手的夹持规格，安装时可以使用开口扳手卡住六角部位施加拧紧扭矩，避免了部分圆形接头只能用手拧紧导致的扭矩不足、密封失效问题，同时六角结构的棱边做了圆角钝化处理，安装过程中不会划伤手或者刮擦机箱内的其他部件。接头的多连杆结构让两个连接端之间存在一定的角度调整余量，在安装空间狭窄、扳手无法深入的位置，可以先将接头主体拧入对应部件，再调整连杆角度插入硬管，大幅降低了狭小空间内的管路安装难度。

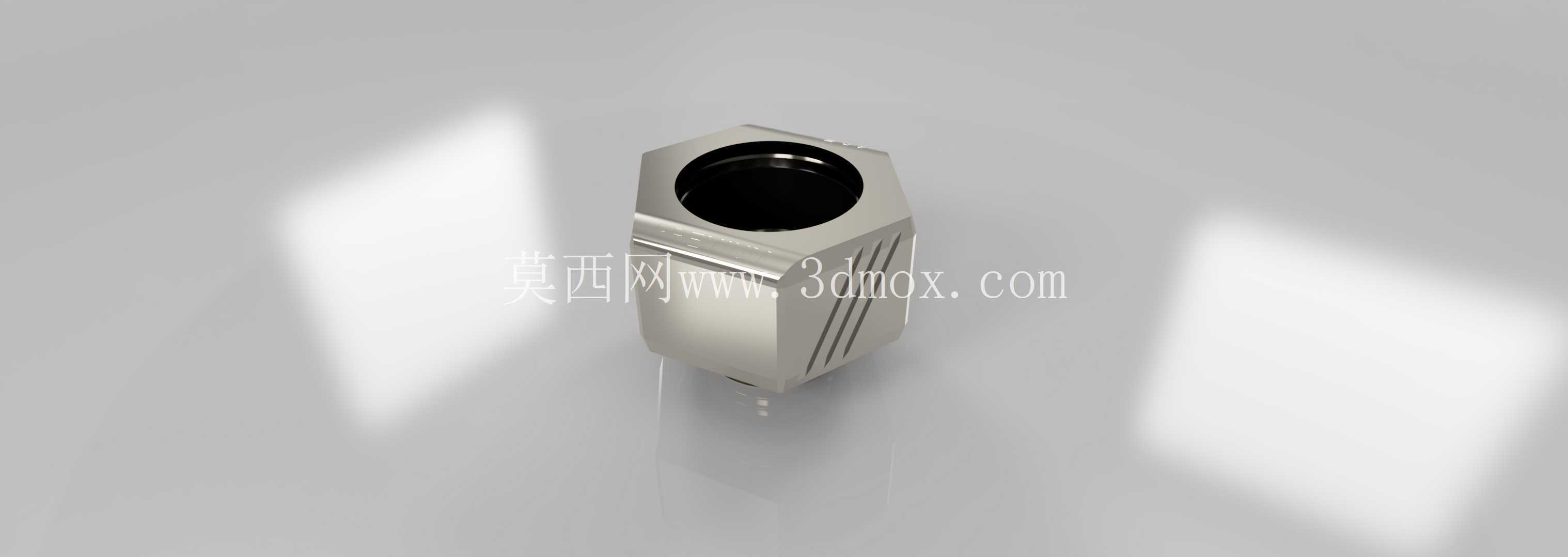

　　从安装边界尺寸来看，接头主体的六角对边尺寸为19mm，整体高度不含螺纹部分为22mm，螺纹旋入深度为5mm，安装时需要在对接部件的螺纹接口周围预留至少20mm的径向操作空间，用于扳手夹持拧紧，硬管插入端的有效插入深度为12mm，切割硬管时需要预留足够的插入长度，避免插入深度不足导致固定不牢。在实际选型使用时，需要注意这款接头适配的是外径16mm的硬管，不可用于其他外径规格的管路，同时安装前需要检查硬管切口是否平整、无毛刺，硬管切口不平整会导致密封圈受力不均，长期使用后容易出现渗漏问题；拧紧顶丝时要采用对角交替拧紧的方式，保证顶丝对硬管的压紧力均匀，避免单侧受力过大导致硬管开裂。在紧凑型水冷系统的管路布局中，这类多连杆接头可以替代多个90度弯头组合的连接方案，减少管路中的接头数量，降低整个回路的流阻，同时减少潜在的渗漏点，提升整个水冷系统的运行可靠性。接头的金属本体采用耐腐蚀的铜材镀镍处理，表面的银色闪银处理层不仅具备较好的金属质感，也能长期耐受水冷冷却液的腐蚀，不会因为长期浸泡在冷却液中出现镀层脱落、本体锈蚀的问题，适配市面上绝大多数的PC水冷冷却液。

　　从结构建模的角度来看，这款接头的建模过程需要重点关注几个关键尺寸的公差配合：G1/4螺纹的尺寸精度需要符合管螺纹的标准公差要求，保证与标准水冷部件的螺纹可以顺畅旋合，不会出现过紧或者滑牙的问题；硬管插入孔的内径需要比16mm硬管的外径大0.1-0.2mm，间隙过大会导致密封失效，间隙过小则会导致硬管插入困难；密封圈槽的尺寸需要匹配对应线径的O型圈，保证密封圈安装后有合理的压缩量，压缩量过小密封不足，压缩量过大则会加速密封圈老化，缩短使用寿命。六角部位的尺寸需要严格按照标准扳手的开口尺寸设计，避免出现扳手夹持打滑的问题，连杆部位的转动结构需要设置合理的转动阻尼，既可以灵活调整角度，又不会因为回路震动导致角度自行偏移。
