五路PWM输出DMX信号LED驱动器

这款五路PWM输出的DMX信号LED驱动器，核心应用场景覆盖舞台灯光控制、建筑景观亮化、商业展陈照明、主题乐园特效灯光等领域，作为DMX512灯光控制系统的终端解码执行单元，承担信号转换与功率输出的核心作用，能够将控制台传输的DMX数字信号转换为对应通道的PWM调光信号，直接驱动LED负载完成亮度、色彩的精准调节。

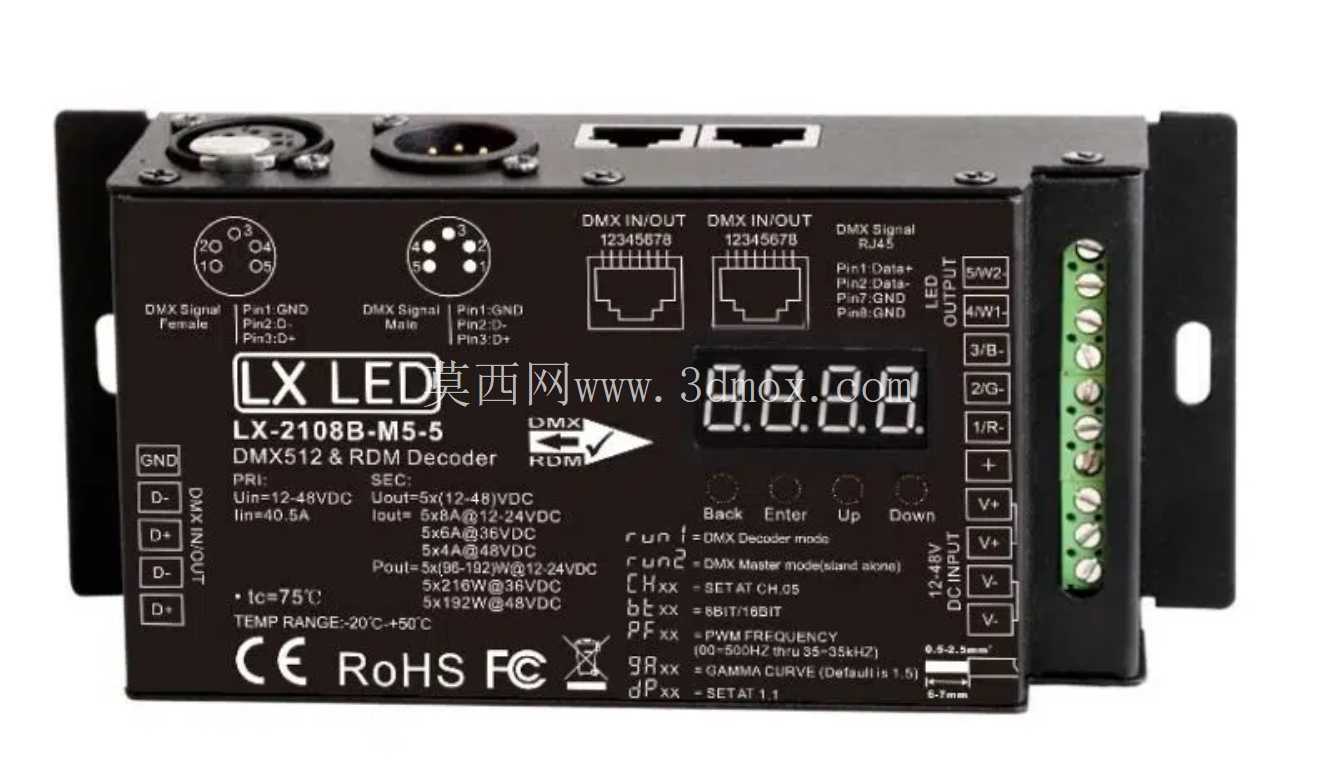

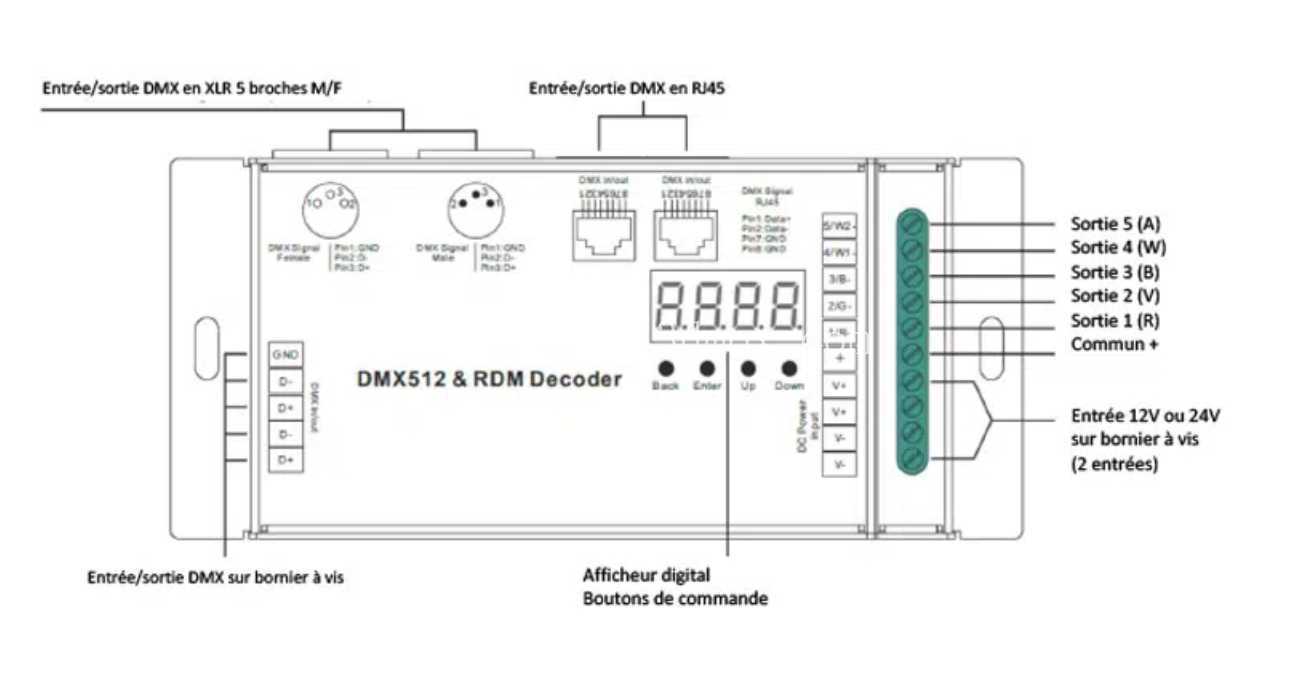

从功能特性来看，设备支持12V、24V、36V、48V宽范围直流电压输入，单路最大输出电流可达8A，五路总输出功率在24V供电场景下最高可实现960W，能够适配不同功率规格的LED灯条、灯板、模组类负载。设备内置RDM远程设备管理协议支持，可通过DMX总线实现远程参数配置、设备状态回传，无需现场逐个调试设备地址，大幅降低大型灯光系统的布线与调试工作量。信号输入接口同时配备XLR卡侬接口与RJ45网口，支持手拉手级联布线，两种接口可根据现场布线条件灵活选择，RJ45接口适配常规网线布线，长距离传输抗干扰能力更强，XLR接口则兼容传统舞台灯光的标准接线习惯，降低现场适配成本。设备面板集成数码管显示与四个操作按键，可直接在设备端设置DMX起始地址、输出调光曲线、PWM输出频率、通道模式等参数，PWM调频范围覆盖500Hz至35KHz，低频率段适配常规LED照明场景，高频率段可满足影视拍摄场景下的无频闪要求，避免摄像机拍摄时出现水波纹干扰。输出端采用栅栏式接线端子，每路输出对应独立的正负极接线位，端子旁清晰标注通道序号与极性，接线时无需反复对照说明书，降低现场接线出错概率。

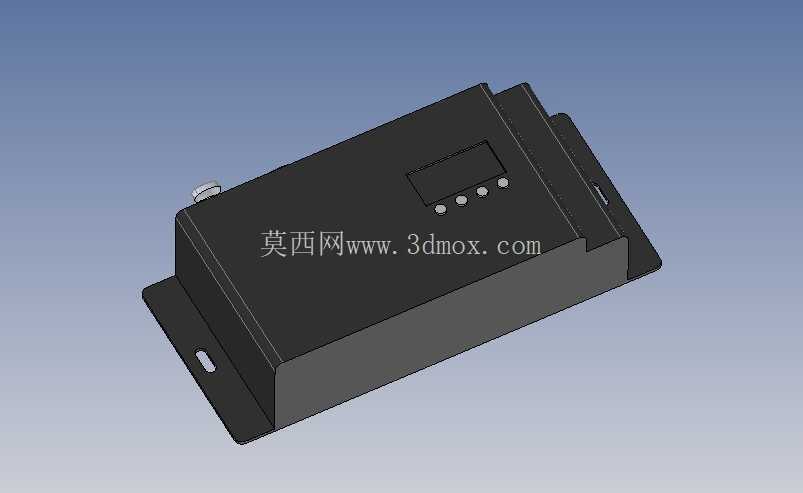

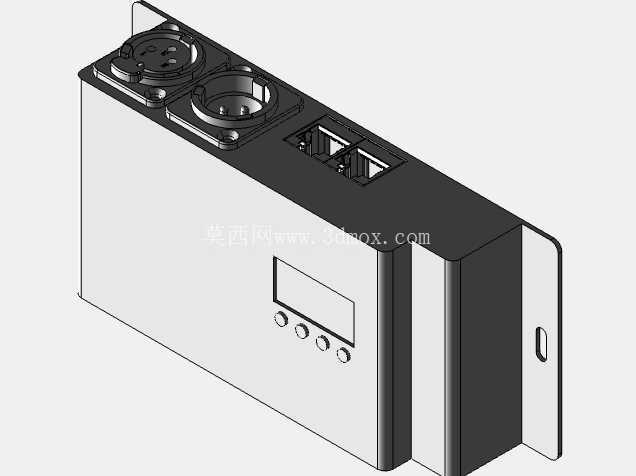

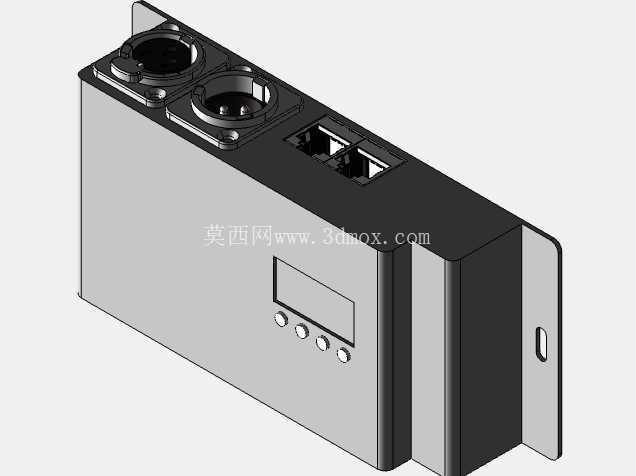

从结构设计思路来看，整机采用金属外壳压铸成型，外壳侧壁设计有密集的散热筋结构，无需额外加装散热风扇即可满足满负载运行时的散热需求，避免风扇运行带来的噪音与积灰问题，适配长期无人值守的安装场景。外壳两侧延伸出带安装孔的固定耳，可直接通过螺丝固定在机柜内部、墙面或者设备桁架上，安装固定方式灵活。接口布局采用分区设计，信号输入输出接口集中布置在设备上部，电源输入与功率输出接口集中布置在设备右侧，强弱电接口物理分隔，减少强电走线对弱电DMX信号的干扰，面板的显示与操作区域居中布置，调试时观察与操作都较为顺手。设备内部的PCB板采用沉金工艺，大电流输出路径做了加宽铺铜处理，功率器件直接贴合外壳安装，通过外壳将热量快速散出，提升长时间满负载运行的稳定性。

外形尺寸与安装边界方面，设备本体长度为164mm，宽度73mm，高度38mm，安装固定耳的孔位间距适配常规电气安装的标准尺寸，安装时需要在设备两侧预留至少10mm的散热空间，接线端预留不少于30mm的走线空间，方便后期接线维护。设备接线完成后整体重量约250g，对安装支撑结构的承重要求极低，可直接固定在薄型钣金机柜或者塑料走线槽旁。设备防护等级达到IP20，仅适合室内干燥环境安装使用，工作环境温度范围覆盖-20℃至40℃，可满足大部分室内灯光场景的使用要求，若用于户外场景需要额外搭配防水防护箱使用。设备内置过流、过压、反接保护电路，当输出端出现短路、过载或者输入电源极性接反时，会自动切断输出回路，避免损坏内部电路与外接LED负载，故障排除后重新上电即可恢复正常工作，降低现场运维的故障排查难度与维修成本。
