广播级XLR输入耳机放大器结构设计

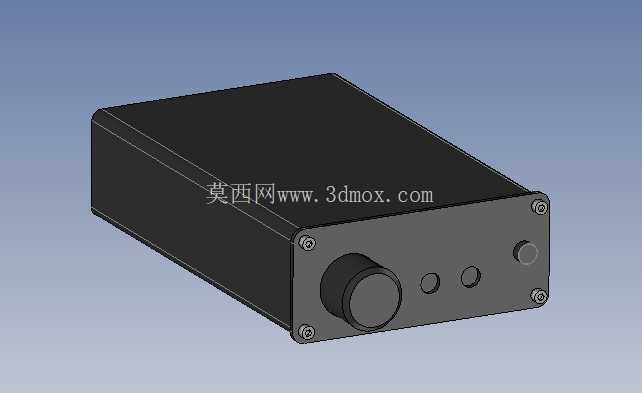

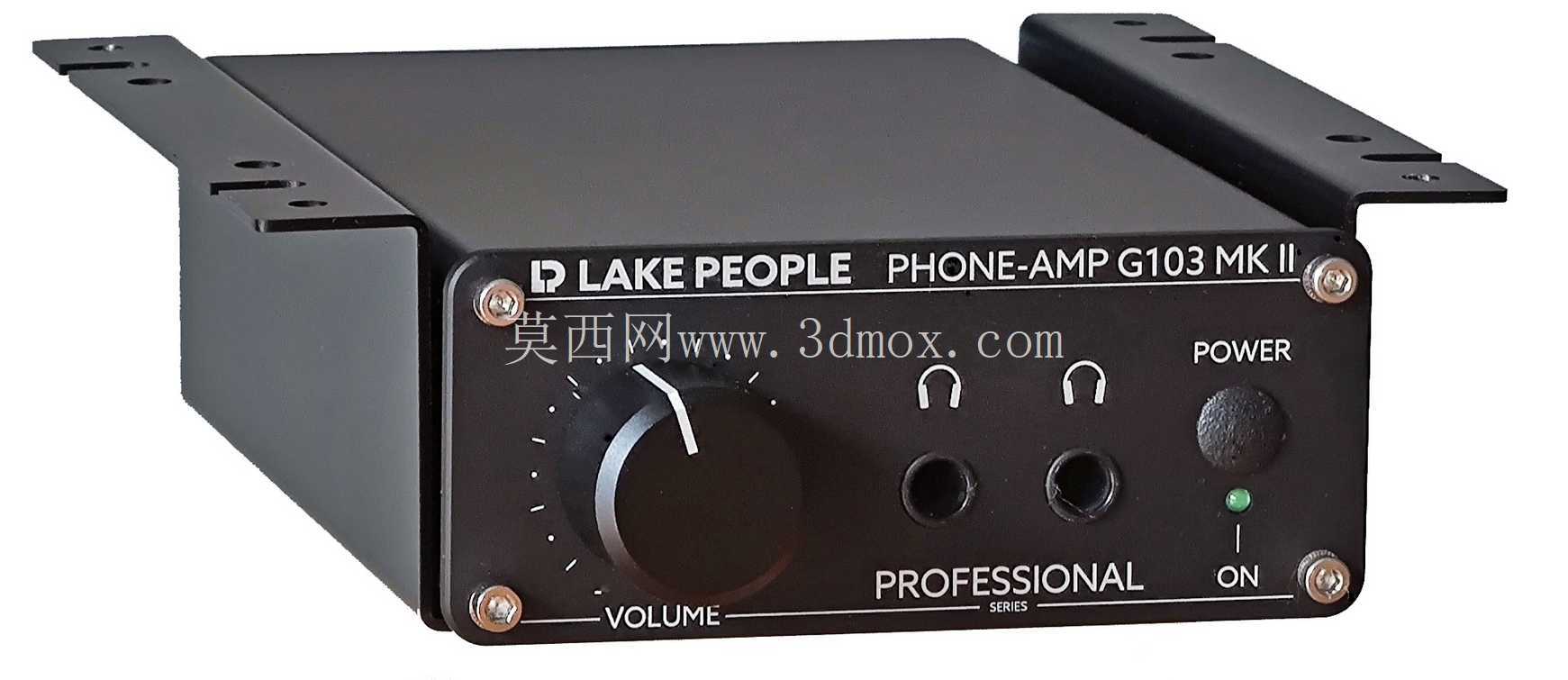

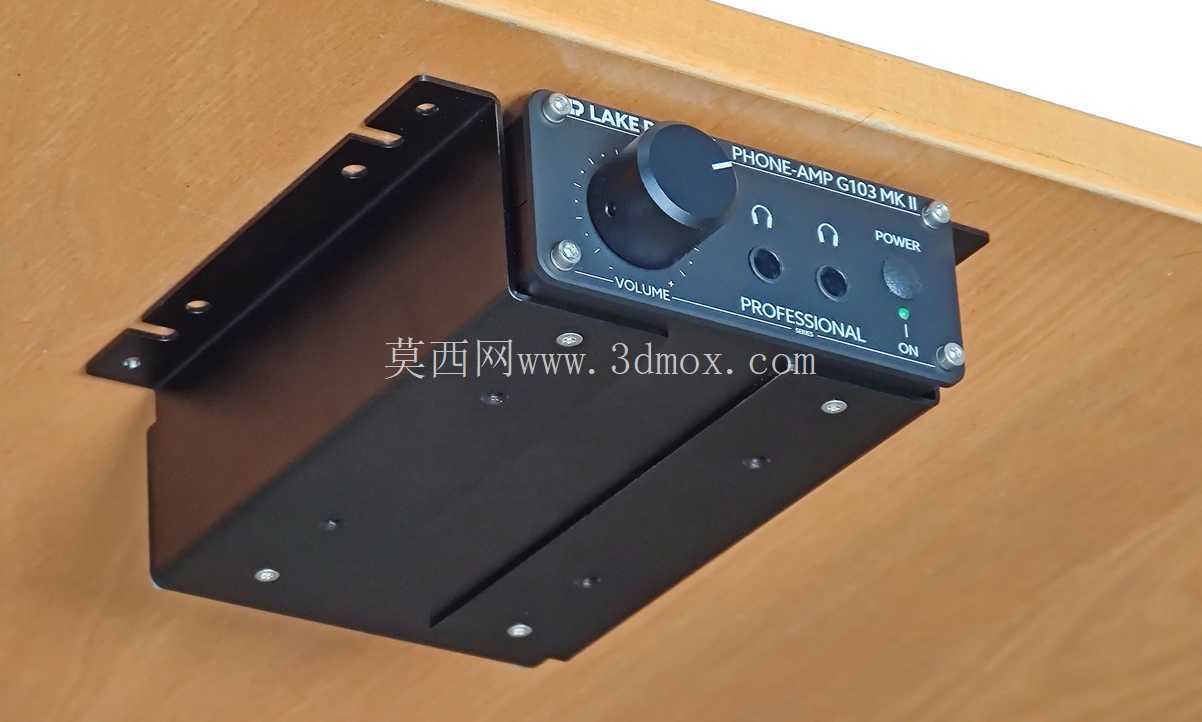

　　从实际使用需求出发，前面板的控件布局完全贴合一线音频操作人员的使用习惯，大尺寸音量旋钮设置在面板左侧区域，旋钮表面做防滑滚花处理，旋钮周边蚀刻细密的音量刻度标识，操作人员在视线关注监看屏幕的状态下，仅凭手部触感就能快速定位旋钮位置、完成音量调节操作，不会出现误触其他控件的问题；面板中部设置两个6.35mm标准耳机输出接口，接口间距预留足够空间，即使两个插头同时插入也不会出现互相干涉的情况，满足双人同时监听的使用需求；电源开关与状态指示灯设置在面板右侧，指示灯采用低亮度柔光绿色灯珠，避免演播室弱光环境下灯光直射干扰操作人员视线，开关采用带段落感的船型开关，拨动时有清晰的档位反馈，无需目视就能确认设备通断状态。这款专业耳机放大器的三维结构设计，完全围绕广播演播室、专业录音棚的固定安装场景展开，两侧延伸的带孔安装耳是结构设计的核心考量之一，安装耳上预留的多组不同间距安装孔，适配标准19英寸机架内部的辅助安装点位，也可直接固定在播音桌下方的设备挂载横梁、转播车内部的设备安装立板上，安装耳与主壳体采用一体化折弯成型结构，避免拼接结构带来的安装公差累积，保证长期挂载使用时不会出现壳体形变、固定螺丝松动的问题。

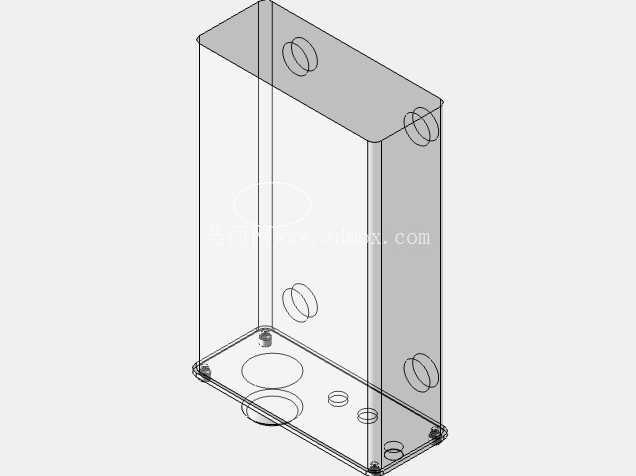

　　壳体采用整体式铝合金压铸结构，壁厚控制在2mm左右，既保证足够的结构强度抵御安装、搬运过程中的碰撞冲击，又能利用金属壳体的屏蔽特性隔绝外界电磁干扰，避免广播环境中大量无线设备、强电线路带来的底噪串入音频回路，壳体表面做黑色哑光氧化处理，减少演播室灯光下的反光，避免反光影响监看屏幕的视觉效果。内部结构设计上，音频电路板与前面板控件采用直插式连接结构，减少内部飞线带来的信号干扰，电路板固定柱与壳体之间设置橡胶减震垫，降低转播车移动、机房空调运行带来的细微震动对电路板上精密音频元件的影响，电源模块单独设置在壳体后部的独立隔舱内，与音频放大电路做物理分隔，避免电源回路的纹波干扰音频信号的纯净度。

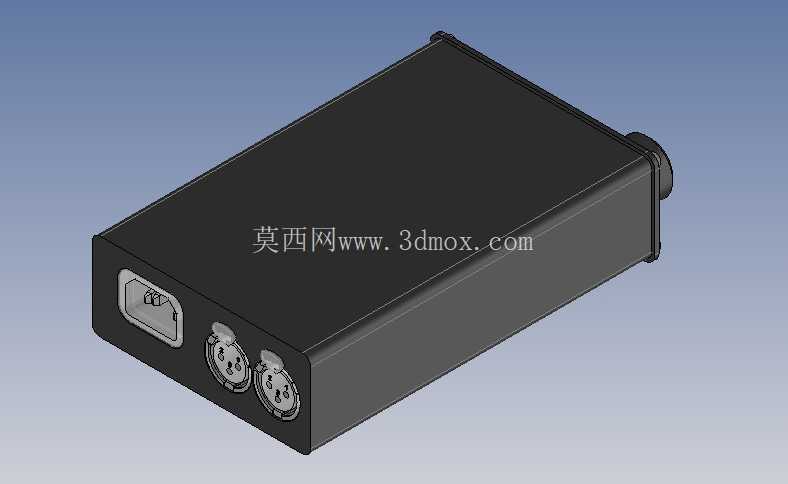

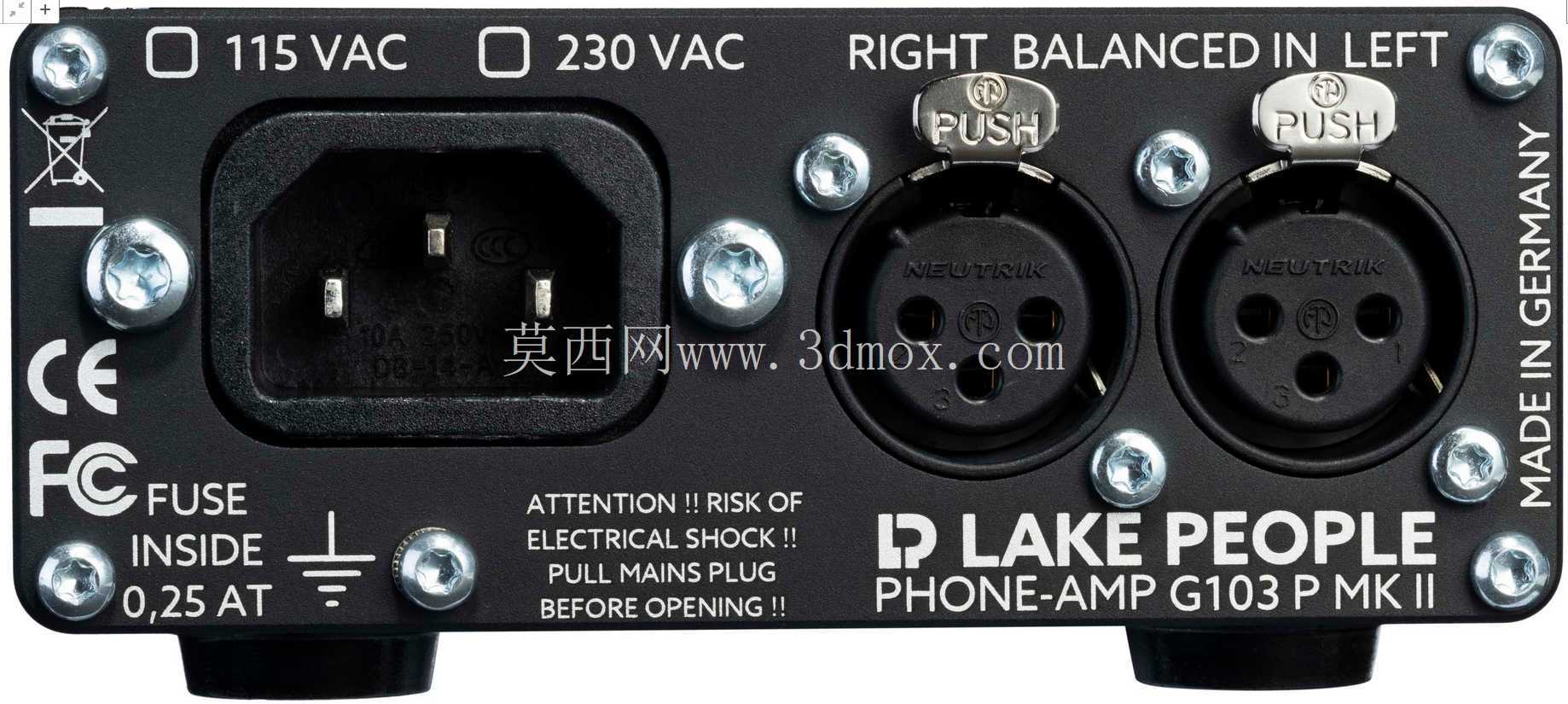

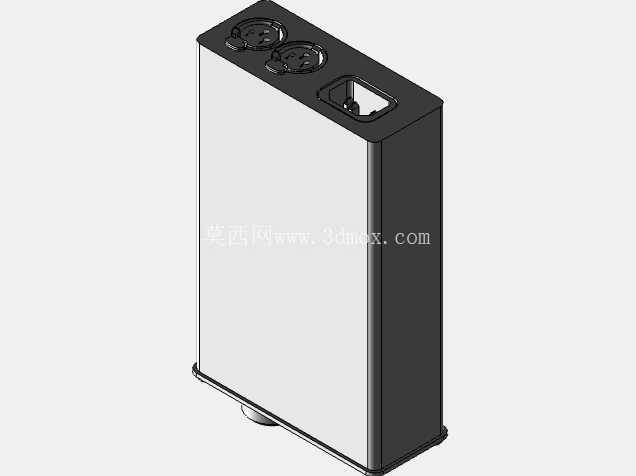

　　输入接口设置在设备后部，采用标准XLR卡侬接口，适配专业广播系统的平衡音频输出线路，接口固定位做加厚处理，频繁插拔线缆也不会出现接口松动、焊点脱开的问题。从安装边界来看，设备主体宽度适配标准机架的内部安装空间，两侧安装耳伸出后总宽度满足19英寸机架的安装孔位间距要求，壳体深度控制在120mm以内，不会占用机架过多的纵深空间，适合在高密度安装的设备机架中部署，壳体高度为标准1U设备的半高尺寸，可与其他同尺寸专业音频设备叠装固定，最大化利用机架安装空间。

　　整个结构设计没有多余的装饰性结构，所有外部特征都服务于实际安装、操作需求，棱角处做小半径倒角处理，既避免锐边划伤安装操作人员，也不会因为倒角过大影响安装贴合度，底部预留的散热槽孔采用窄缝设计，在保证空气流通带走设备工作热量的同时，不会让外界的灰尘、杂物轻易落入设备内部，降低长期使用的维护清理频率。前面板的标识全部采用激光蚀刻工艺，不会因为长期触摸擦拭出现标识磨损脱落的问题，保证设备在多年使用后依然能清晰识别各个控件的功能。
