可调节式型材框架定位支撑结构

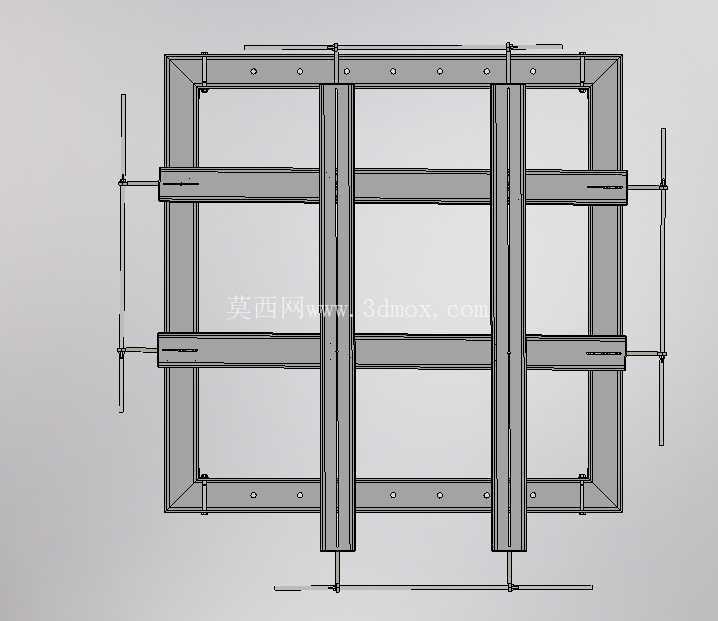

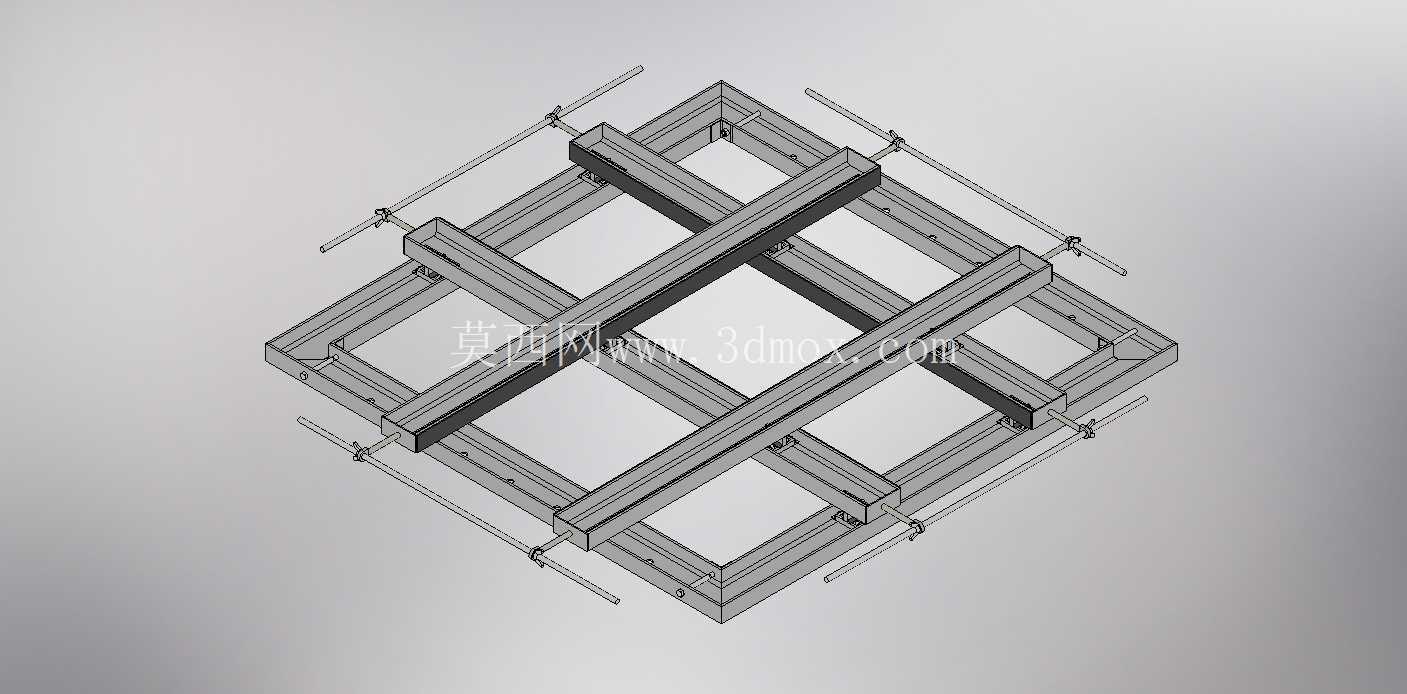

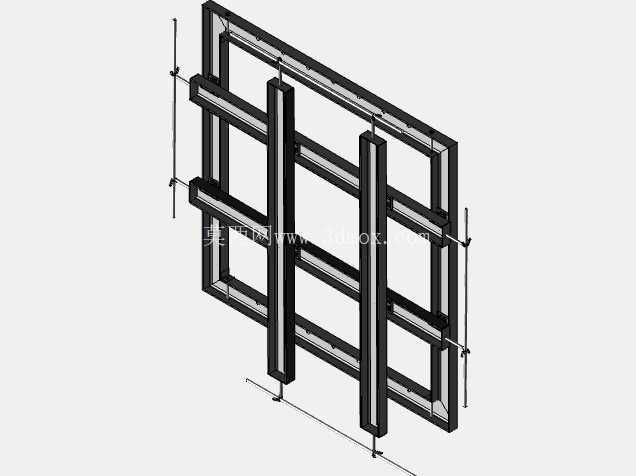

　　这套定位支撑结构的核心应用场景集中在中小型工件的工装装夹、非标设备的基准搭建以及生产线工位的快速定位环节，在小批量多品种的柔性生产场景下适配性极强，不需要额外定制专用胎具，仅通过调整杆件的伸出长度与框架的相对位置，就能快速适配不同轮廓尺寸的工件装夹需求。从结构组成来看，主体采用双层回字形外框作为承载基础，外框之间通过十字交叉的纵向承重梁完成刚性连接，所有框体与梁体的连接节点都预留了滑动调节槽，配合侧向伸出的带锁紧结构的调节杆，能够实现X、Y两个轴向的位置微调，调节杆端部设置的定位压头可以直接抵接在工件的基准面上，锁紧后不会出现位移偏移，完全满足机加工、装配环节的定位精度要求。

　　设计阶段优先考虑了结构的复用性，没有采用焊接式的固定框架结构，所有连接节点都采用可拆卸的紧固件连接，当需要适配更大尺寸的工件时，只需要更换对应长度的框体型材与调节杆，不需要重新制作整套工装，能够大幅降低多品种生产下的工装投入成本。从安装边界来看，整套结构的底部预留了标准的工装台安装孔位，可以直接固定在T型槽工作台上，不需要额外加工过渡连接板，外框的对角线尺寸控制在常规中型工装台的承载范围内，不会出现超出工作台边界的情况，侧向调节杆的最大伸出长度经过校核，在满行程伸出时，整套结构的重心依然落在底部支撑框的范围内，不会出现倾覆风险。

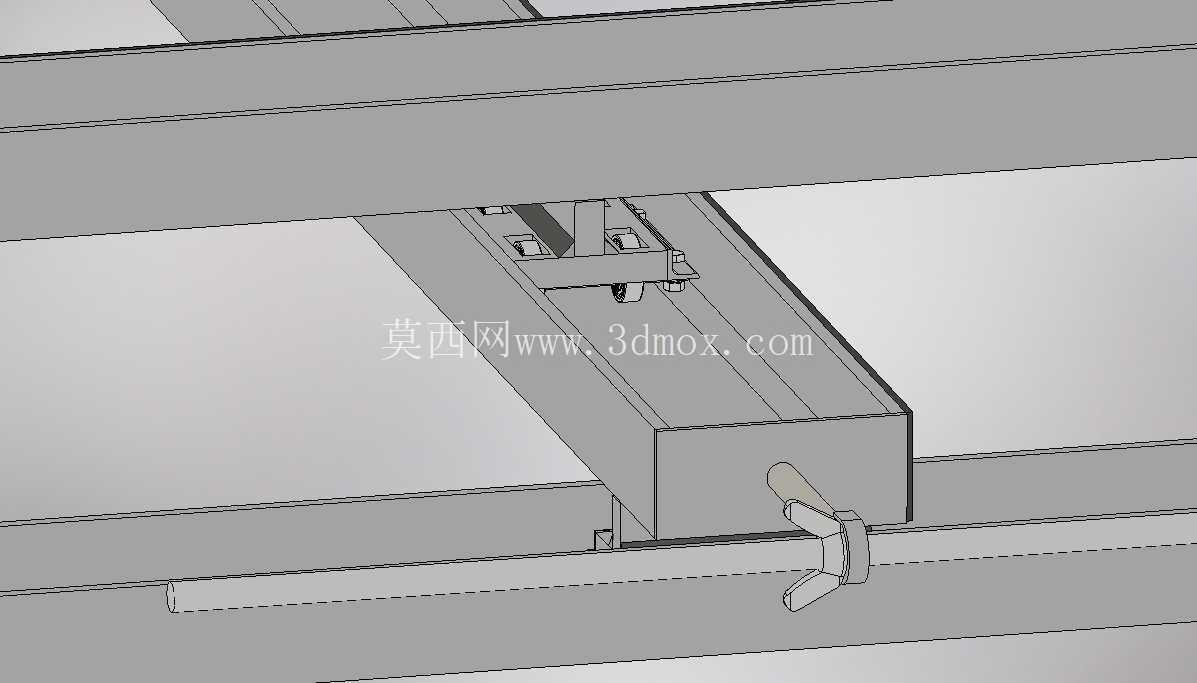

　　结构的受力路径设计也经过了反复验证，工件装夹后的载荷通过调节杆传递到纵向承重梁，再分散到双层外框的各个节点上，最终均匀传递到工作台面，不会出现局部应力集中导致的结构变形，即使在承受侧向装夹力时，十字交叉梁的抗扭结构也能保证整体形位公差控制在工装允许的范围内。在实际使用过程中，这套结构可以单独作为定位基准台使用，也可以搭配气动夹紧元件组成完整的装夹工位，调节杆的锁紧结构采用快拆式设计，不需要额外工具就能完成位置调整与锁紧，单工位的换型调整时间可以控制在十分钟以内，相比传统的专用焊接工装，换型效率提升非常明显。

　　另外，结构的所有型材都采用标准工业铝型材加工，零部件的通用化率达到九成以上，日常维护时如果出现零部件磨损，直接采购标准件替换即可，不需要单独定制加工备件，后期维护成本极低。针对不同的使用场景，调节杆端部的压头还可以根据工件的接触面形状进行更换，比如针对平面工件可以更换平压头，针对圆弧面工件可以更换V型压头，不需要改动主体框架结构就能适配不同外形的工件定位需求。在精度保持性方面，所有滑动配合面都设计了防尘结构，能够阻挡车间内的切削碎屑、粉尘进入滑动槽内，避免长期使用后出现滑动卡滞、精度下降的问题，锁紧机构采用楔形锁紧原理，锁紧后不会出现间隙，重复定位精度可以控制在0.1mm以内，能够满足大部分普通机加工、装配工序的定位精度要求。整套结构没有采用复杂的传动部件，整体可靠性极高，即使在车间多尘、有少量切削液飞溅的环境下也能稳定工作，不需要频繁的保养维护，非常适合中小机加工企业、非标设备集成商作为通用定位工装使用。
