Catia平台冲压工装装配结构设计

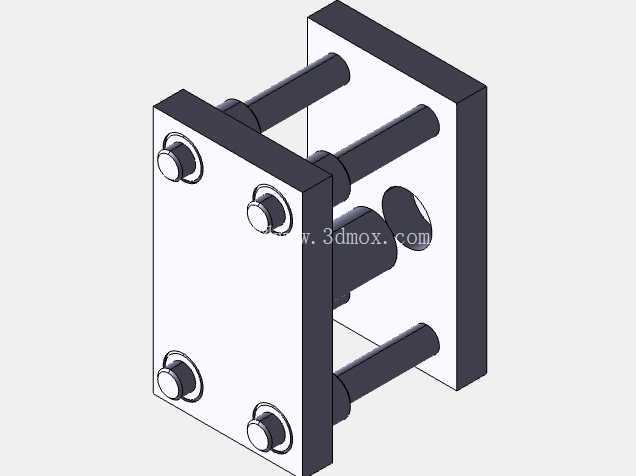

　　这套冲压工具装配结构，主要面向薄板类五金件的小吨位冲裁、浅成型工序场景，常见于小型五金加工厂的单工位冲压工位、自动化冲压线的前置预压工位，或是实验室小批量试样的冲压测试环节，适配开式可倾压力机的工作台安装接口，也可通过转接板集成到半自动冲压专机的执行端。从结构布局来看，整套组件采用前后双平行板的模架式架构，两块平行安装板通过四根等长的导向杆件实现滑动配合，导向杆件与安装板的配合段设置了轴肩定位结构，避免导向件在往复冲压过程中出现轴向窜动，前侧安装板作为冲压动模的承载基体，四个角点位置布置了内六角圆柱头紧固件，用于锁紧固定凸模安装座，紧固件采用沉孔式安装设计，保证安装板外表面无凸起结构，避免冲压过程中与设备周边防护结构、送料轨道发生干涉。

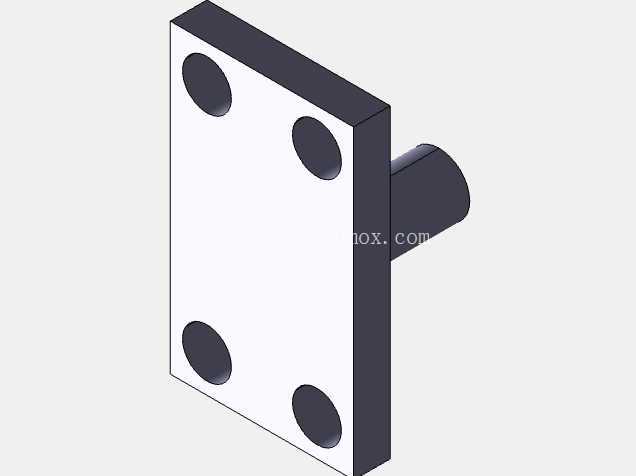

　　后侧安装板作为定模侧的固定基体，可直接通过T型螺栓锁紧在压力机的工作台面，或是与专机的固定支架连接，板件中部预留的阶梯型安装孔，用于固定凹模镶块或是冲压成型的型腔组件，孔位的同轴度公差控制在0.02mm以内，保证合模过程中凸凹模的对中精度，避免啃模、冲裁毛刺超差的问题。设计过程中，导向杆件的直径选取参考了冲压过程的侧向力大小，针对常规10kN以内的冲压力工况，选取直径16mm的导向杆件，导程长度根据冲压行程确定，保证动模板在最大行程位置时，导向杆件与安装板的配合长度不小于杆件直径的1.5倍，避免出现导向卡滞、动模板倾斜的问题。安装边界方面，整套组件的整体外轮廓尺寸控制在200mm×180mm×150mm范围内，可适配工作台面尺寸不小于300mm×250mm的小型压力机，安装板上的固定孔位采用长圆孔设计，允许在±10mm范围内调整安装位置，降低对设备工作台T型槽位置精度的要求。动模侧的冲压执行件采用快换式结构设计，通过中部的锁紧销与动模板连接，更换不同规格的冲压头时，仅需拔出锁紧销即可完成拆卸，无需拆解整套模架结构，适配多品种小批量的冲压生产需求，换型时间可控制在5分钟以内。

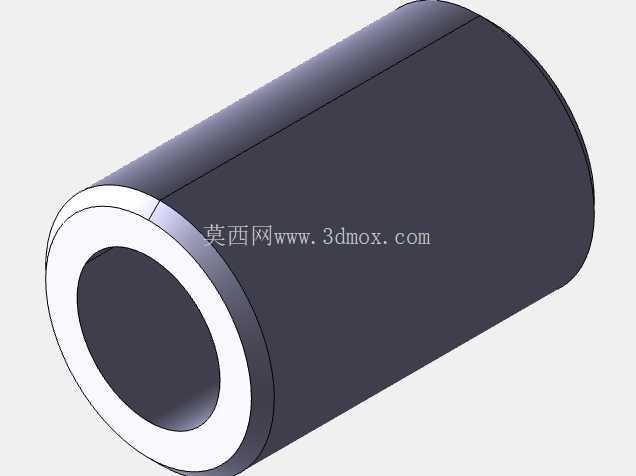

　　从实际使用的角度出发，这套结构的导向杆件表面做了高频淬火处理，表面硬度达到HRC55以上，降低长期往复滑动带来的磨损，配合面预留0.03-0.05mm的间隙，可在无额外润滑的工况下短时间运行，定期涂抹锂基脂润滑即可满足长期使用要求。动模板与导向杆件之间没有额外加装导套，而是直接采用基孔制间隙配合，这种设计简化了加工工序，降低了制造成本，针对冲压力较小、冲压频次低于30次/分钟的工况完全适用，若用于更高频次的冲压场景，可在安装板的导向孔位置压入铜合金导套，进一步提升耐磨性能。

　　整套结构的受力路径设计清晰，冲压过程中，压力机滑块的作用力直接作用在动模板中心位置，通过四根导向杆件均匀分散受力，避免动模板出现偏载变形，后侧定模板承受的反作用力直接传递到设备工作台，没有额外的力流转折，结构刚性充足，冲裁0.5-2mm厚度的冷轧钢板、铝板时，模架的变形量可控制在0.01mm以内，满足普通五金件的冲压精度要求。在细节设计上，所有板件的棱边都做了C1倒角处理，避免装配、调试过程中划伤操作人员，紧固件的沉孔深度控制在螺栓头沉入板面0.5mm左右，既保证螺栓头不外露，也避免沉孔过深降低板件的结构强度。导向杆件的两端都设置了锁紧螺母，可根据实际冲压行程调整动模板的初始开模间距，适配不同高度的冲压工件，调整完成后通过双螺母锁紧防松，避免冲压振动导致杆件位置偏移。
