伞式可伸缩纱线雨燕络筒导向装置

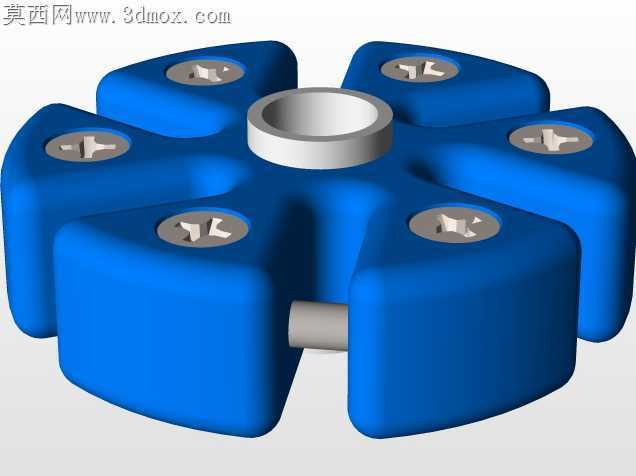

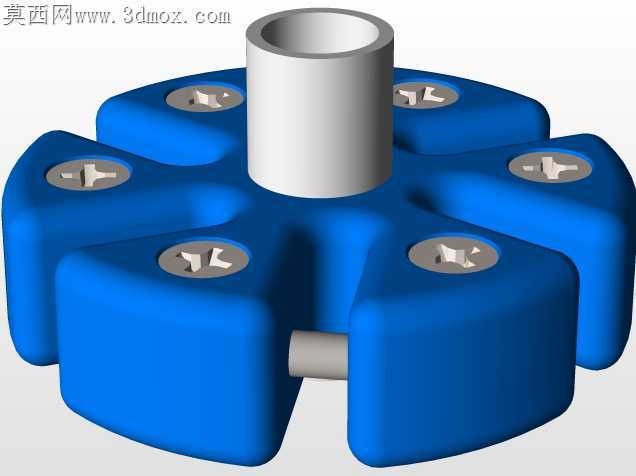

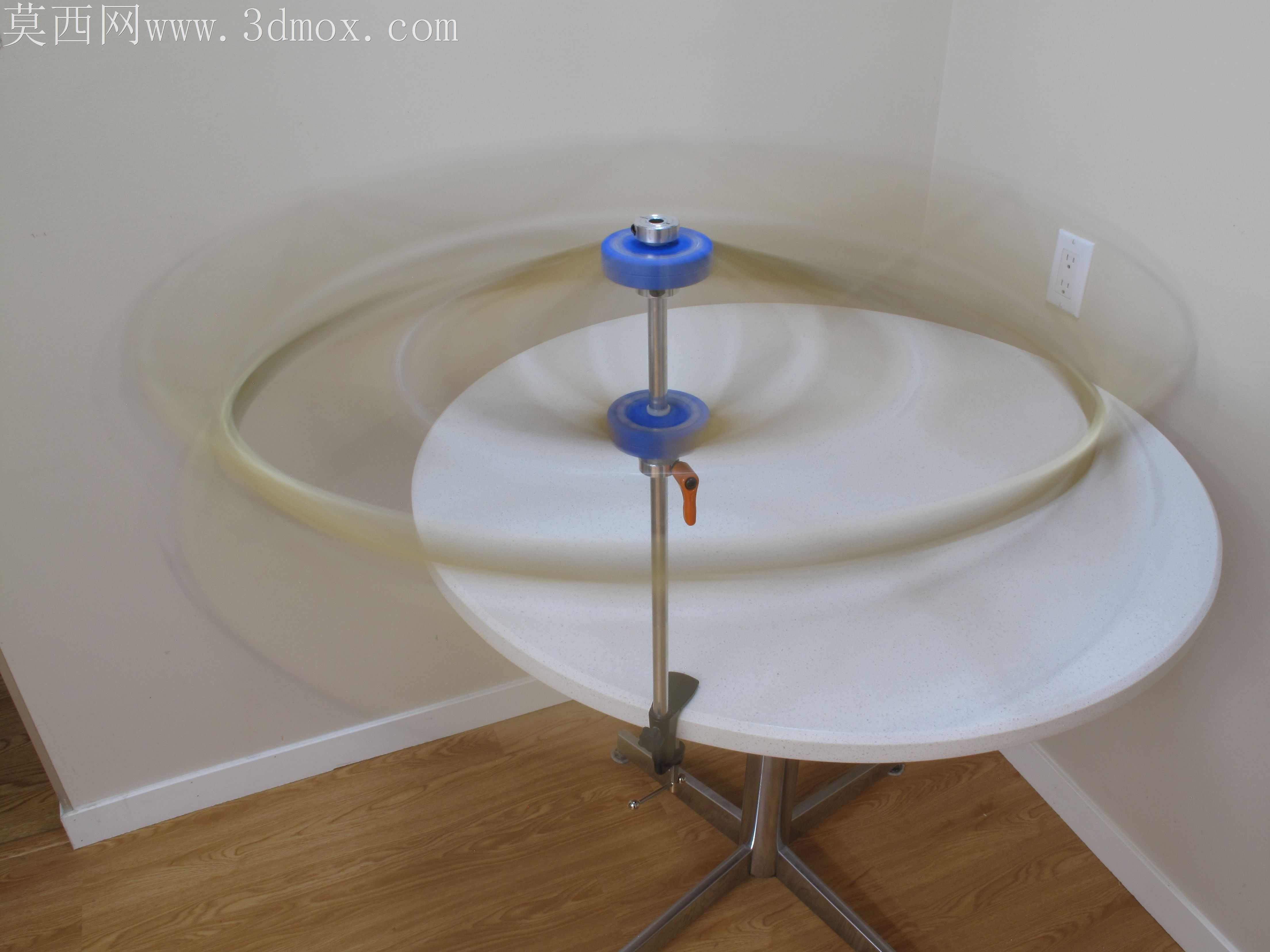

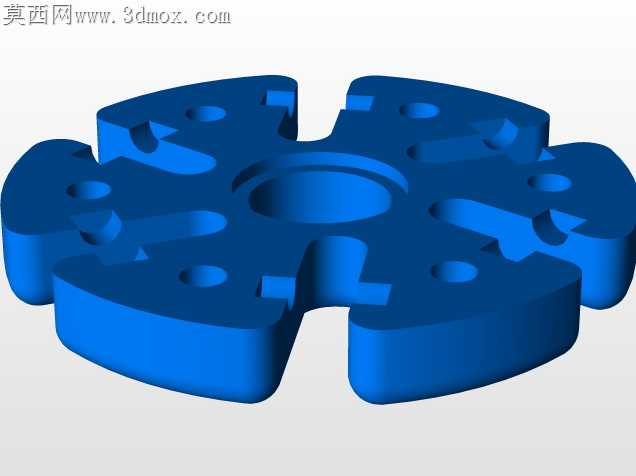

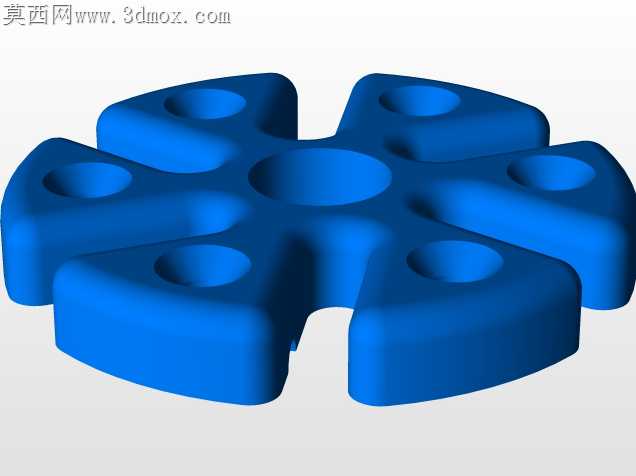

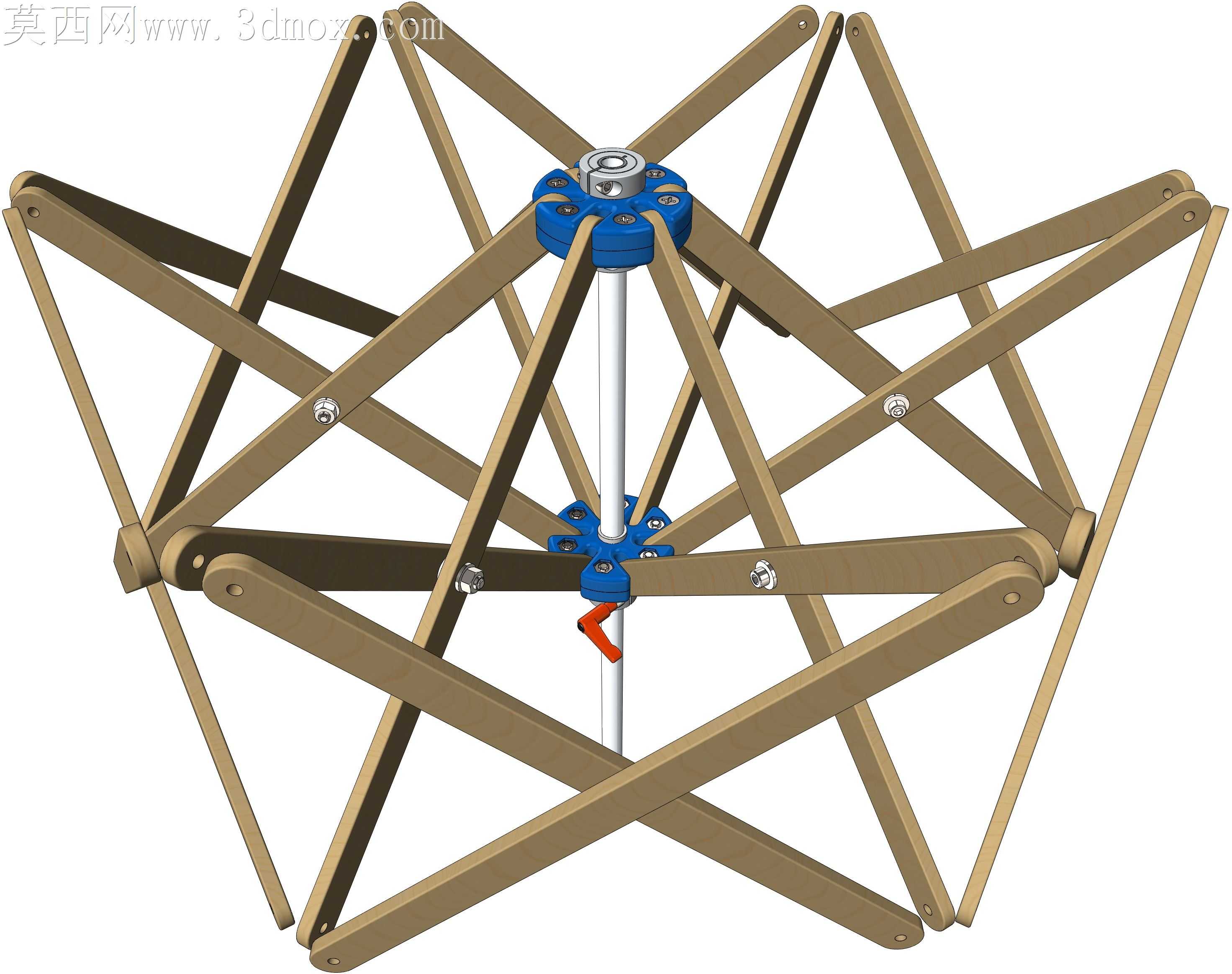

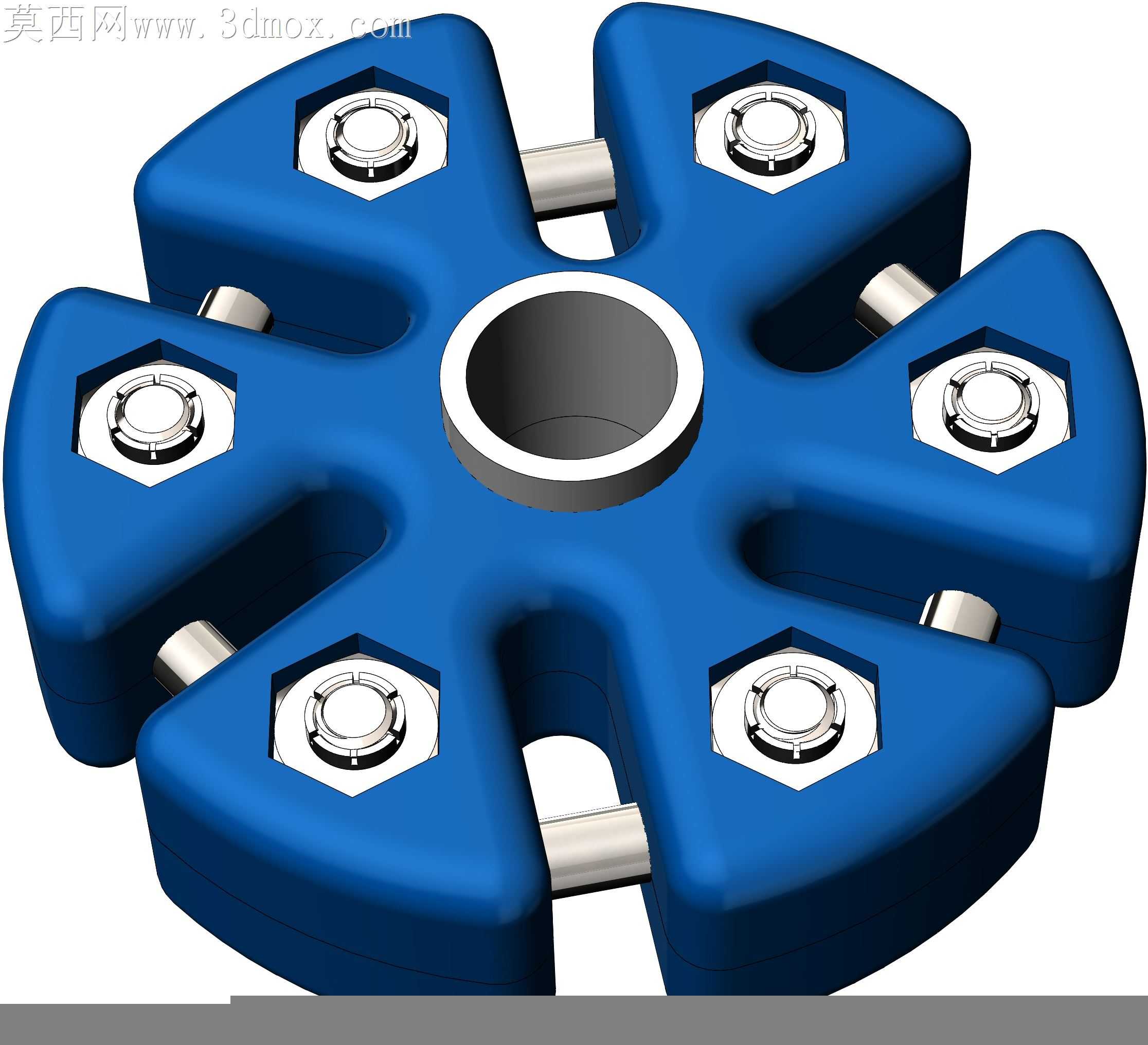

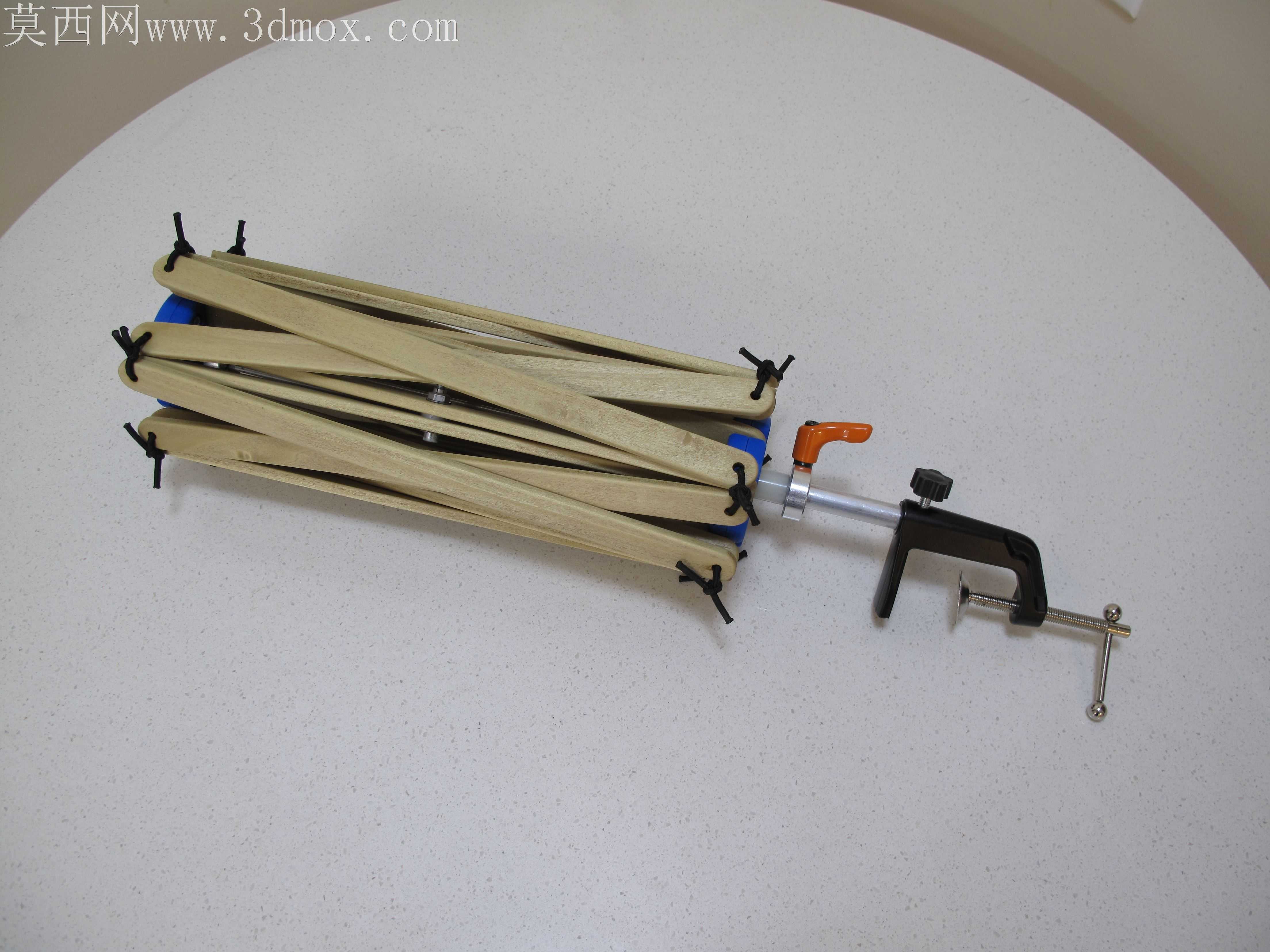

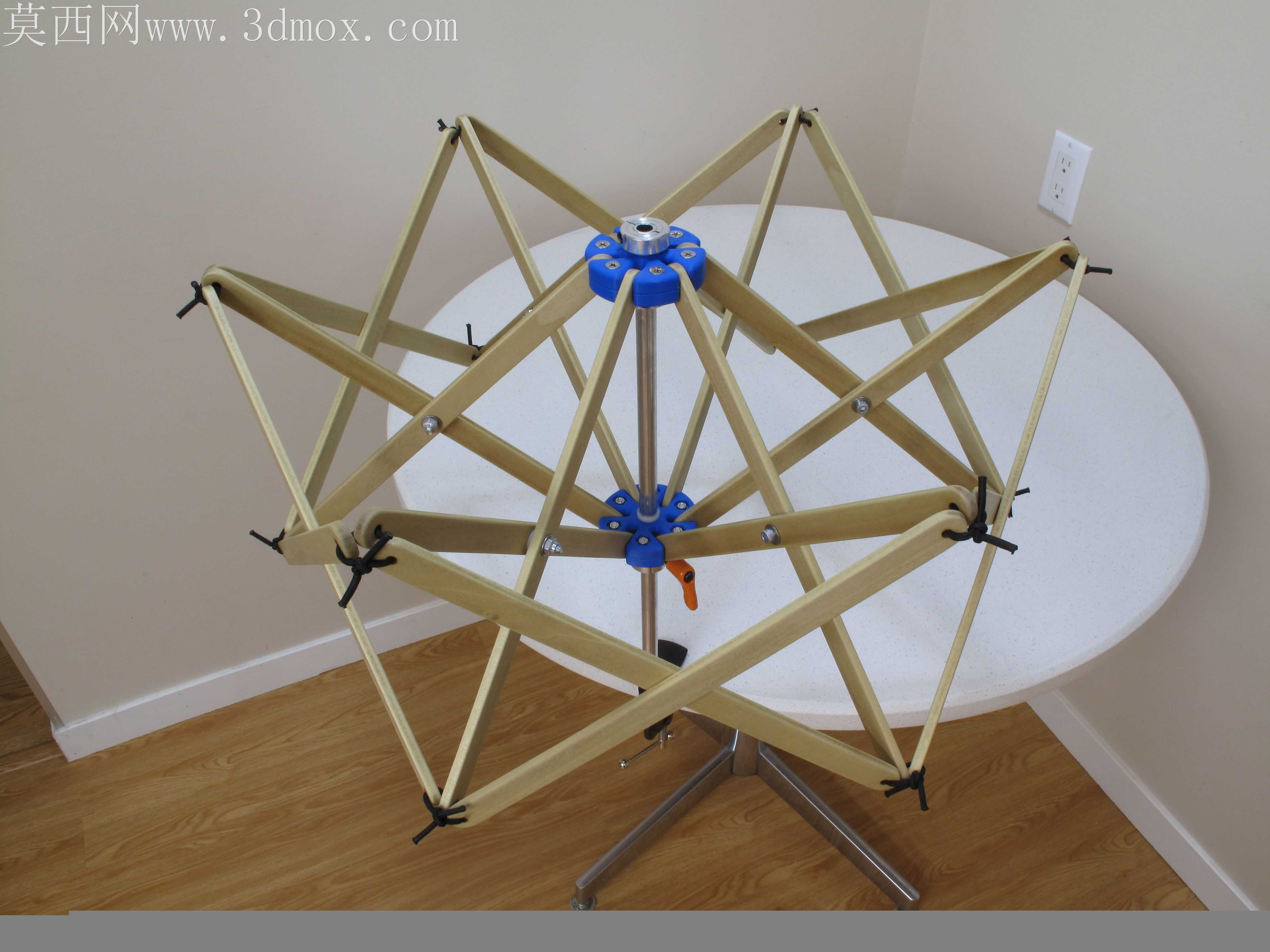

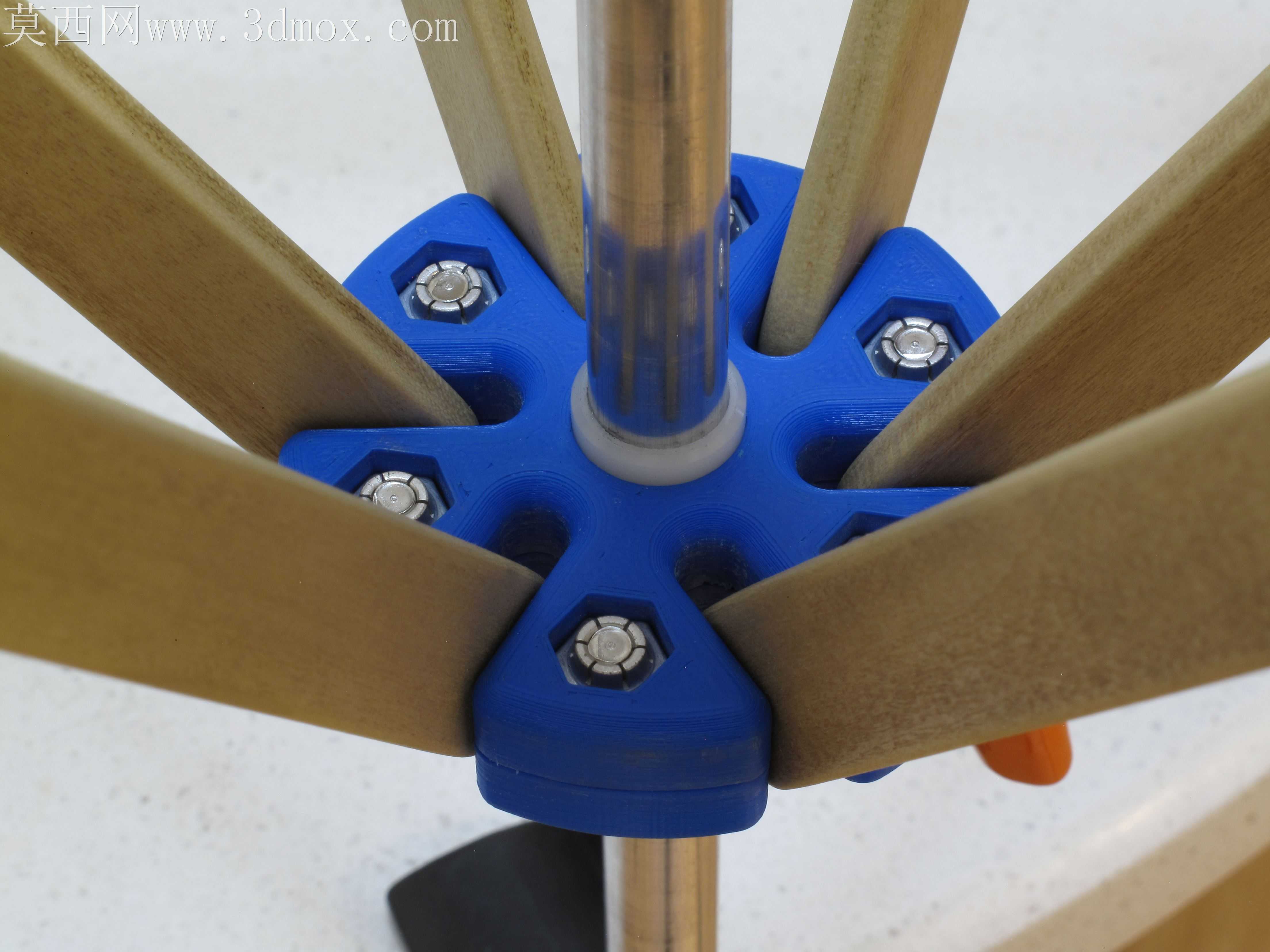

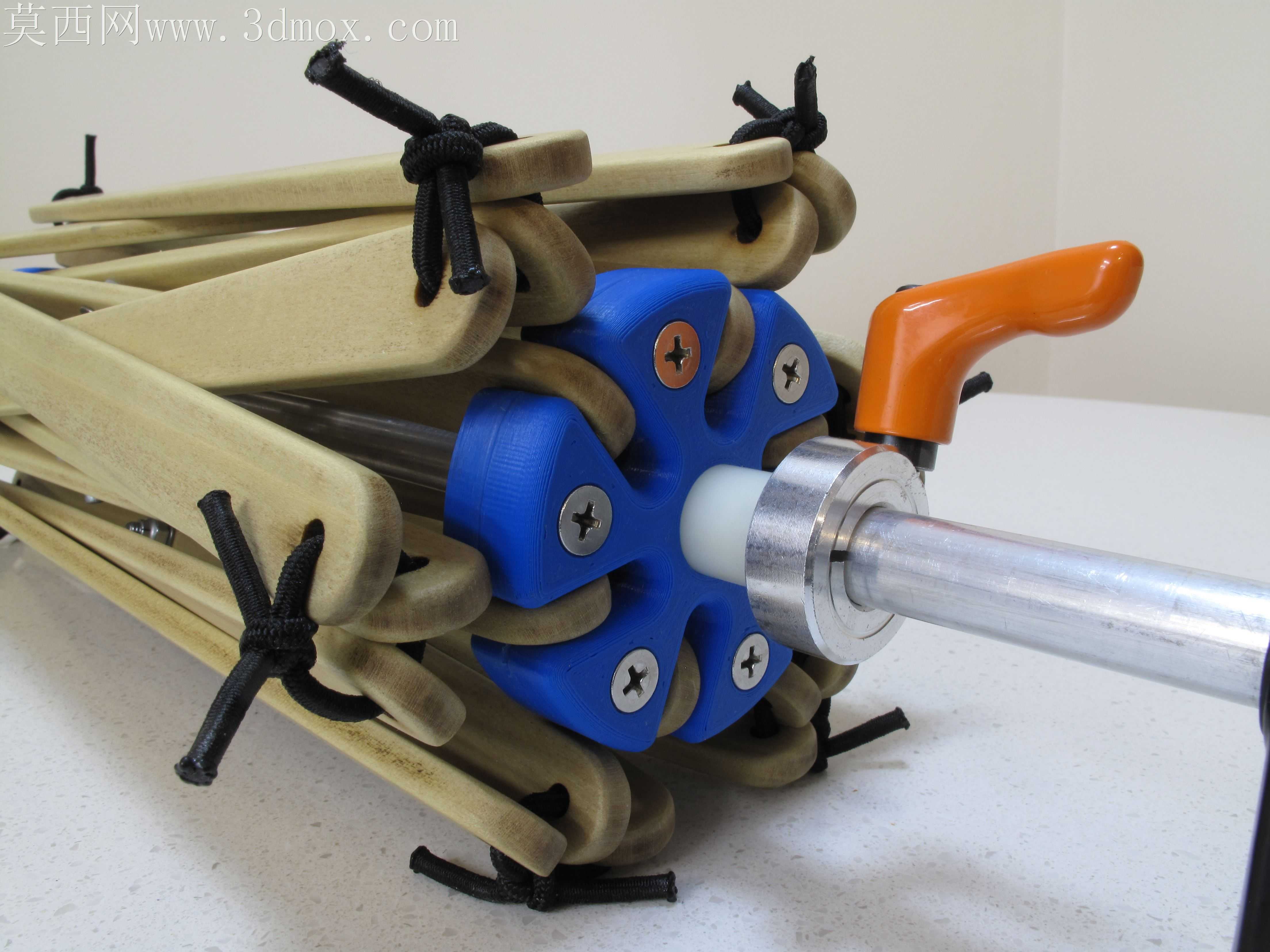

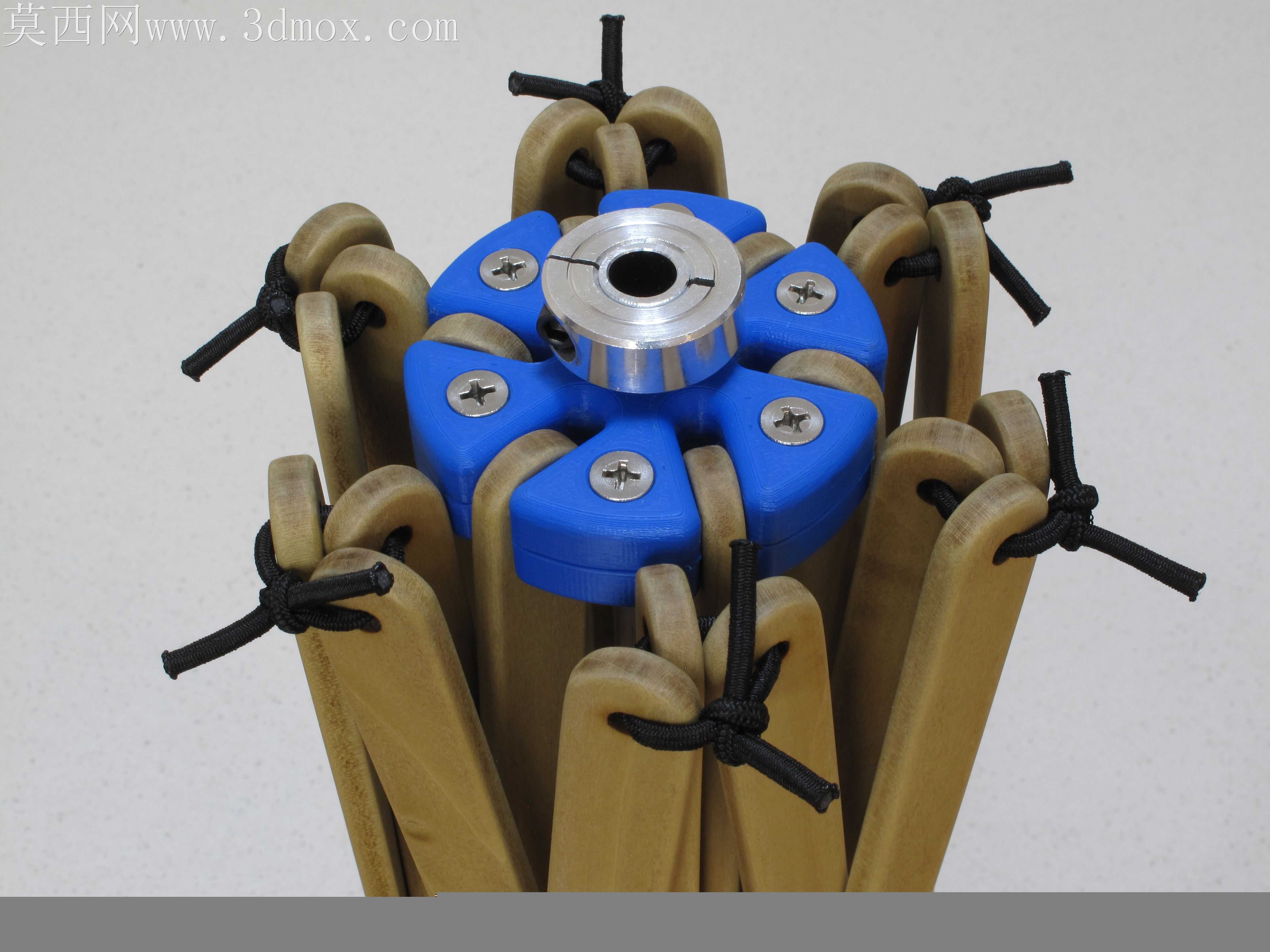

这款伞式纱线雨燕是针织、络筒工序中用于纱线退绕、张力匀整的专用配套工装，主要应用于小型纺织作坊、手工针织工作室、院校纺织实验场景，适配各类常规支数的棉、毛、化纤长丝与短纤纱线的放卷作业，解决传统固定式纱架适配纱团尺寸范围窄、退绕张力波动大、纱线易纠缠打结的痛点。整体采用伞骨式伸缩剪叉结构作为核心支撑框架，核心连接轮毂采用3D打印工艺制作，剪叉臂选用激光切割的轻质木质臂材，搭配标准紧固件完成铰接装配，整体结构可像雨伞一样实现径向尺寸的无级伸缩调节，最小收拢直径可适配10cm以内的小尺寸纱团，完全展开后最大支撑直径可达60cm，能够覆盖绝大多数民用、工业用常规纱团的尺寸需求，收拢状态下整体轴向长度仅35cm，径向尺寸不足15cm，便于收纳存放与工位间转移。设计过程中重点考量了纱线退绕的动态稳定性，上下两组3D打印轮毂作为剪叉臂的铰接基准，中心采用金属立杆作为承重主轴，保证整体结构旋转时的同轴度，剪叉臂末端设置有防滑卡扣结构，可在调整到适配纱团内径的尺寸后完成锁止，避免退绕过程中结构回缩导致纱团松脱；所有剪叉铰接点均采用低阻尼转动连接，保证纱线牵拉时整体结构可随纱线退绕顺畅转动，不会因转动卡滞造成纱线张力突增引发断线问题。安装使用时可直接夹持在常规桌面边缘，配套通用桌夹即可完成固定，无需额外的安装基座，安装后整体旋转中心距离桌面安装面的垂直高度为42cm，预留了足够的纱线下垂缓冲空间，能够让退绕的纱线在牵拉过程中保持稳定的张力输出，减少纱线扭结、毛羽起球的问题。相较于传统固定式纱架，这款伞式结构无需根据纱团尺寸更换适配配件，单台设备即可覆盖全尺寸段的纱团放卷需求，木质臂材表面光滑无毛刺，不会刮伤纱线表面影响后续针织或络筒的成品质量，3D打印的轮毂预留了标准轴承安装位，可根据使用需求加装推力轴承进一步降低转动阻尼，适配高速退绕的作业场景。
