三点悬挂式草坪曝气作业装置结构设计

该装置为适配小马力轮式拖拉机的草坪养护专用作业机具，主要应用于城市公共绿地、高尔夫球场、专业足球场、庄园草坪等场景的土壤通气养护作业，解决长期踩踏、土壤板结导致的草坪根系缺氧、透水透气性差、草株长势衰退的问题，通过对草坪表层及浅层土壤进行穿刺曝气，打通土壤内部的空气、水分、养分流通通道，促进草坪根系健康发育，减少烂根、枯黄斑块的出现，提升草坪整体的存活周期与景观效果。

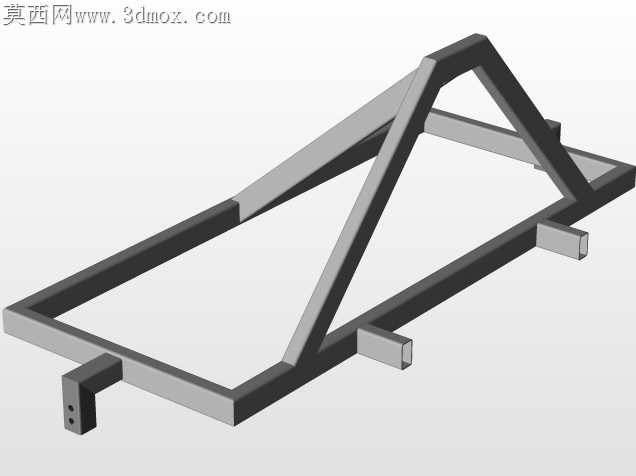

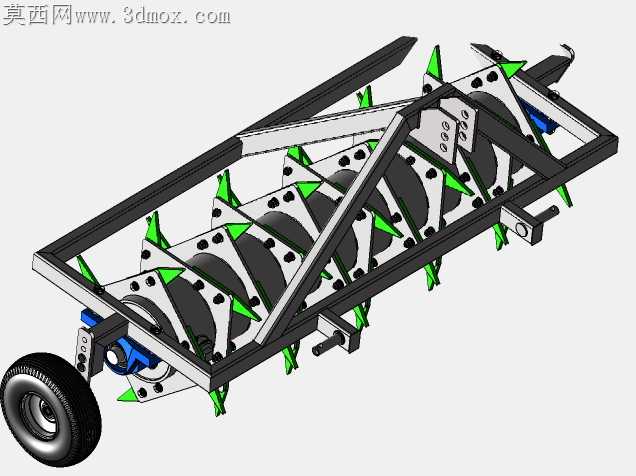

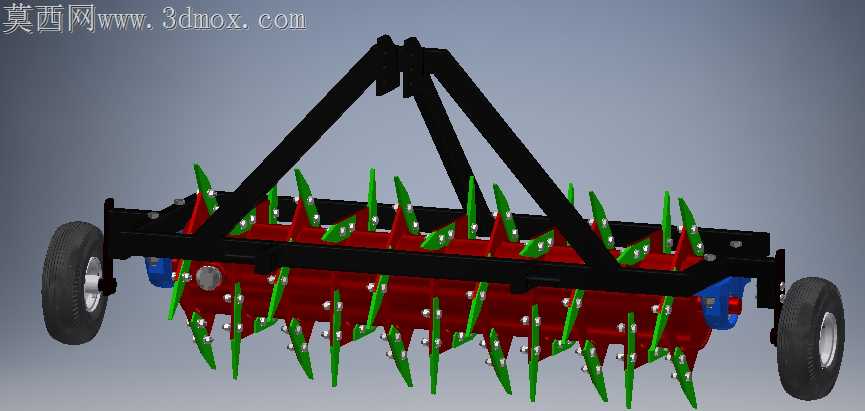

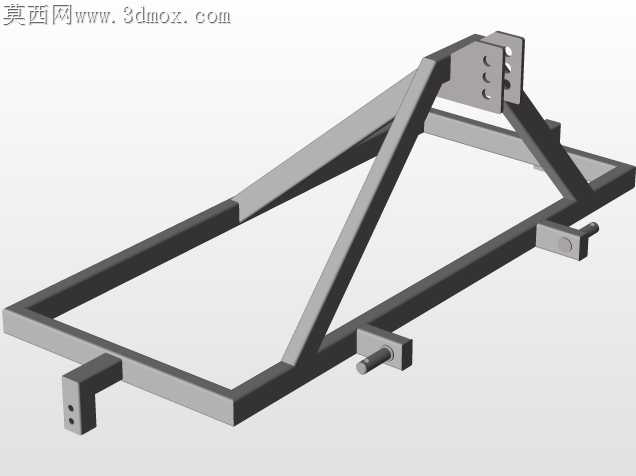

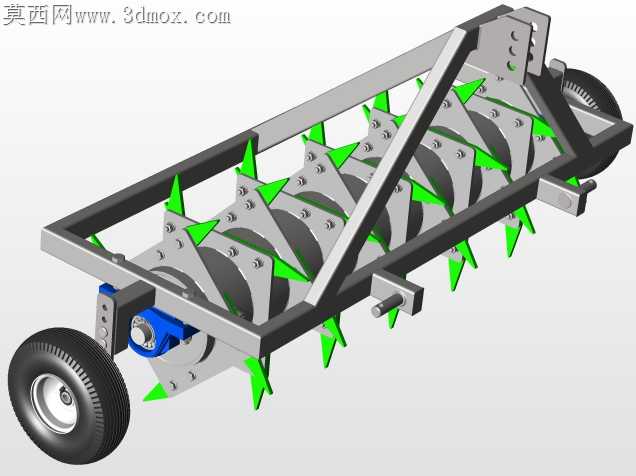

整体采用三角桁架式承力结构设计，主体框架采用高强度矩形型材焊接成型，上窄下宽的三角构型能够在作业过程中均匀分散拖拉机传递的牵引力与作业负载，避免局部应力集中导致的结构变形，框架表面做了防腐耐磨涂装处理，能够适应户外潮湿、多泥沙的作业环境，延长设备的户外使用寿命。装置的上部设置标准三点悬挂连接点位，可直接匹配常规小马力拖拉机的后悬挂接口，刀辊间距设置为100mm，作业过程中可根据不同草坪的土壤板结程度、草种根系深度，灵活调节作业入土深度，同时适配不同的作业行进速度，既可以在硬质板结草坪上进行深位穿刺曝气，也可以在幼坪区域进行浅位疏松作业，避免过深穿刺损伤草坪根系。

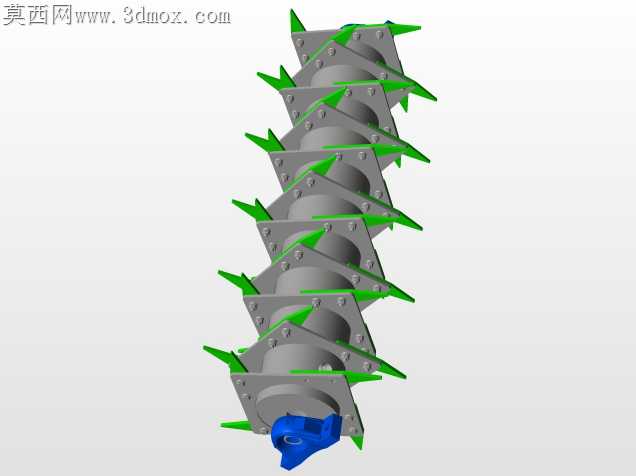

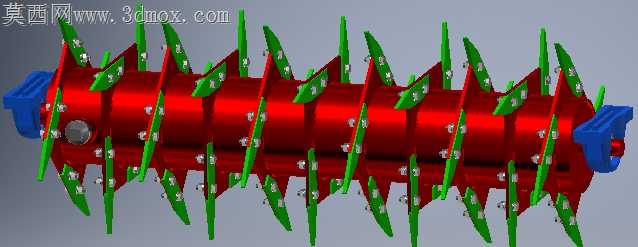

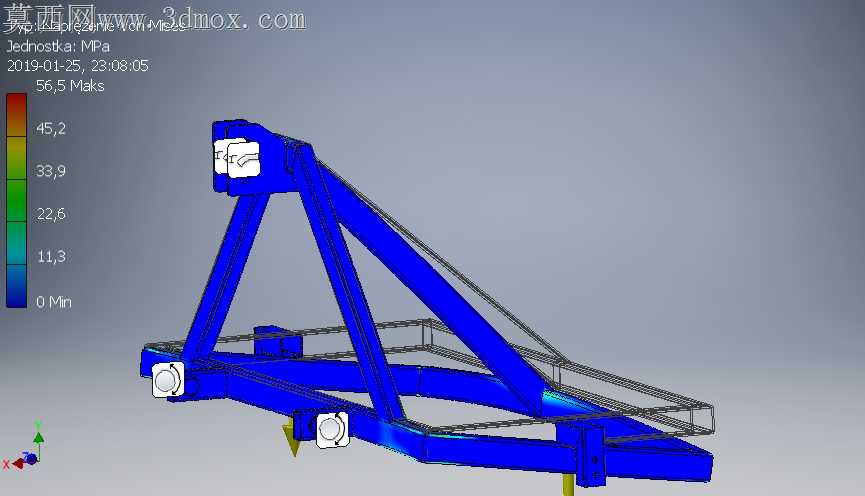

安装边界方面，悬挂连接点位的尺寸完全符合农用拖拉机三点悬挂的通用接口规范，无需额外改装即可快速挂接，整机作业宽度适配小马力拖拉机的动力输出范围，作业过程中不会出现动力不足、拖滞的情况，框架下部预留了曝气作业辊的安装空间，可根据作业需求更换不同规格的曝气刀具，适配不同的作业场景。结构设计阶段通过力学仿真对框架的受力分布进行了校核，对应不同作业负载下的应力分布做了局部结构加强，确保在满负荷作业、遇到硬质石块冲击的工况下，框架不会出现开裂、变形等失效问题，整体结构紧凑，挂接后不影响拖拉机的正常转向与道路通行，转场作业无需额外拆卸，能够满足不同区域草坪的流动养护作业需求，作业过程中不会对草坪表层造成过度撕扯破坏，在完成土壤曝气的同时最大程度保留草坪的完整性，降低养护作业对草坪景观效果的影响。
