ArduinoNanoESP32卡扣式参数化防护外壳

在嵌入式开发、小型物联网终端搭建、创客原型验证的场景里，开发板的防护与固定一直是容易被忽略但直接影响成品可靠性的环节。裸露的Arduino Nano ESP32开发板在桌面调试、设备集成、长期部署过程中，很容易出现引脚误碰短路、积灰受潮、USB接口受外力松动、PCB受外力弯折的问题，这款外壳就是针对这类实际工程痛点设计的适配结构。

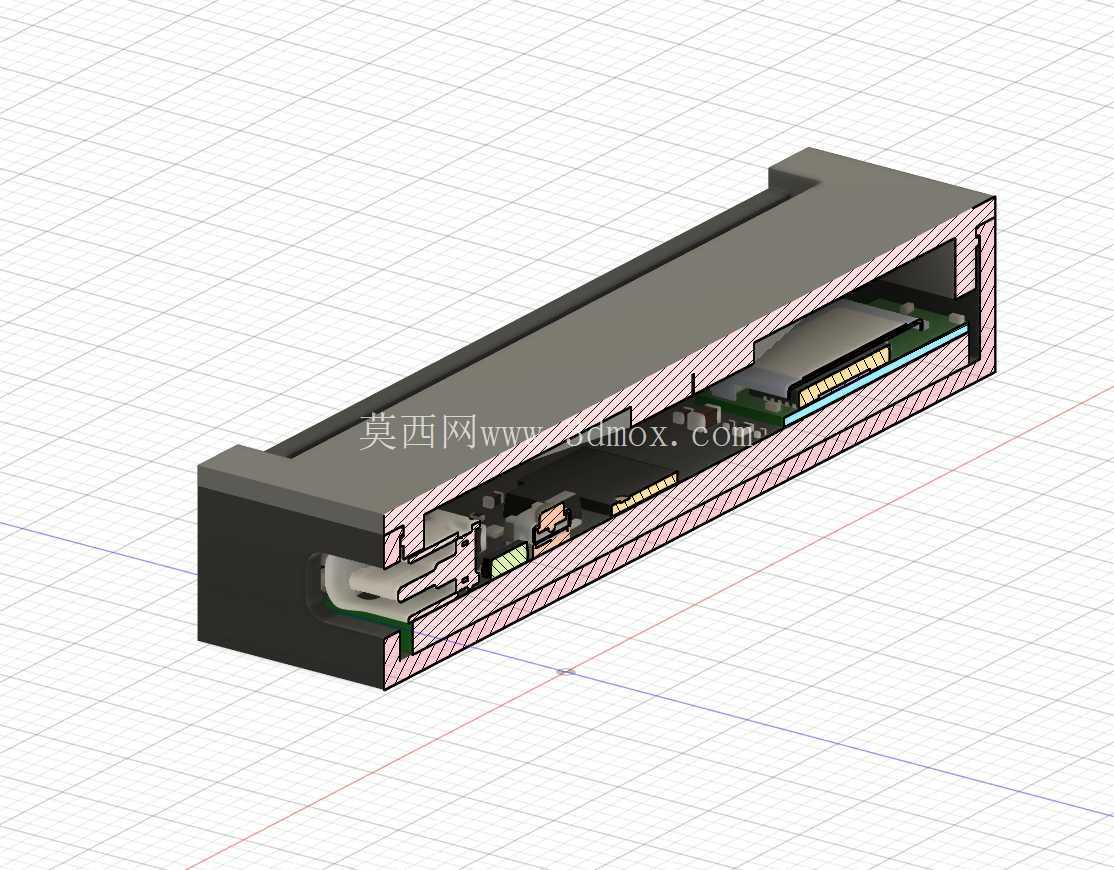

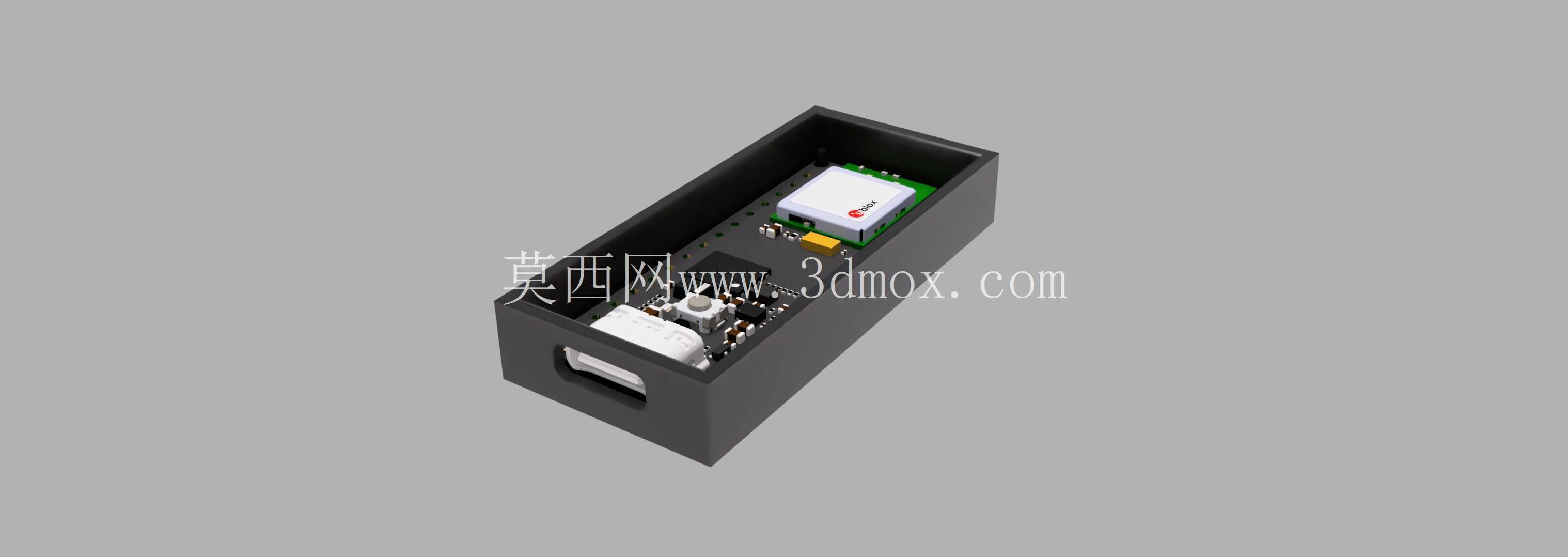

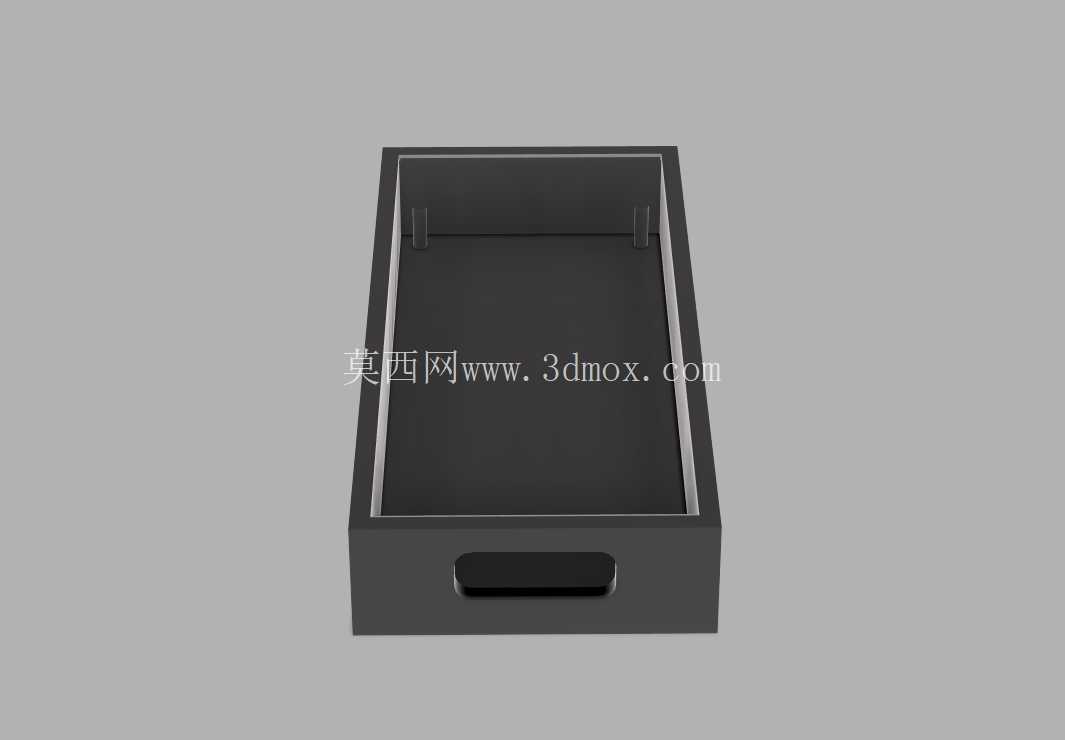

从实际装配逻辑来看，这款外壳没有采用常见的螺丝固定方案，而是在壳体与上盖的配合边缘设计了对称分布的弹性卡扣结构，装配时不需要额外准备螺丝刀、螺丝等配件，对准导向边按压即可完成扣合，拆卸时用薄撬片轻拨卡扣位就能开盖，既满足了调试阶段频繁开盖调整接线、烧录程序的需求，也能在长期扣合状态下提供足够的锁紧力，不会因为日常搬运、轻微震动出现盖体松脱的情况。壳体内部设计了与Arduino Nano ESP32板边轮廓完全匹配的定位导轨，PCB顺着导轨推入即可完成精准定位，不需要额外打胶或者加固定柱，板上的元件与壳体内壁预留了足够的安全间隙，不会出现元件受压、引脚触碰壳体的问题，导轨的限位高度刚好卡住PCB的上下边缘，完全限制了板件在壳体内的上下窜动与左右偏移。

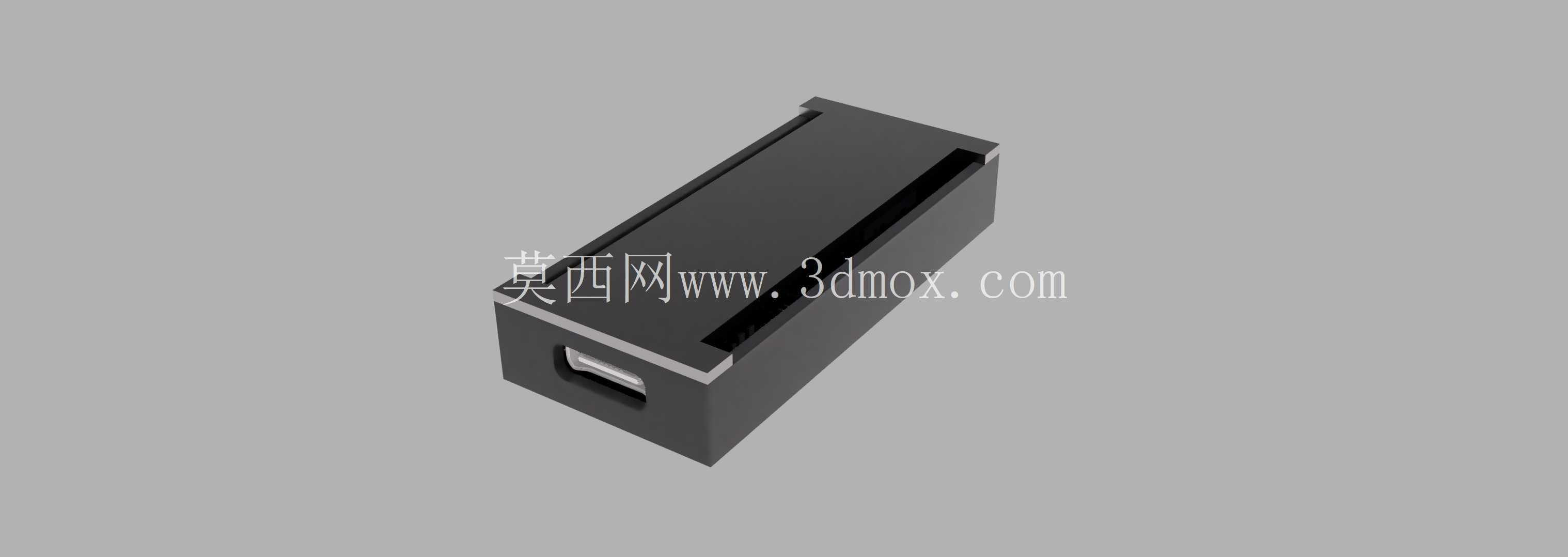

针对接口对位的精度问题，这款外壳在USB-C接口位置做了精准的切口限位，当PCB顺着内部导轨推到位时，板载的USB-C接口刚好与壳体切口完全对齐，不会出现接口偏位导致插线困难、插头斜插损坏接口焊盘的问题，切口边缘做了微小的倒角处理，插头插入时可以顺着倒角顺滑对位，即使是盲插也能顺利接入。壳体的内部结构做了针对性的刚性加强，在壳体侧壁、导轨根部都设计了薄型加强筋，在尽量控制壳体壁厚、减少打印耗材用量的前提下，大幅提升了壳体的抗弯折、抗挤压能力，即使受到日常的外力挤压、轻微跌落，也不会出现壳体变形挤压内部PCB的情况。

从3D打印适配的角度来看，这款外壳的结构完全针对FDM打印工艺做了优化，单独打印外壳或者上盖时，选择合适的摆放方向可以完全不需要添加支撑结构，既减少了打印后处理的工作量，也避免了支撑拆除后在配合面、外观面留下的毛刺影响装配精度与外观。推荐使用PLA或者PETG材料打印，PLA打印难度低、尺寸稳定性好，适合室内常温环境下的原型验证场景使用；PETG韧性更好、耐温性更强，适合需要一定抗冲击能力、部署环境温度稍高的场景。壳体的外形做了紧凑化设计，没有多余的外凸结构，整体轮廓规整，既可以单独作为桌面调试的开发板防护座使用，也可以很方便地集成到更大的设备壳体内部，作为内置控制板的独立防护单元，不会占用过多的安装空间。

壳体设计预留了足够的内部空间余量，除了容纳Arduino Nano ESP32开发板本身之外，板上外接的短排针、小型接线端子也不会与盖体发生干涉，盖体与壳体扣合后，内部的空间高度刚好覆盖板上最高的元件，不会出现盖体压碰元件的问题。针对需要观察板载指示灯的使用需求，盖体对应指示灯的位置可以根据实际使用需求选择是否做开孔或者薄化处理，不需要开盖就能直观观察电源、通讯状态指示灯的状态。整个壳体的安装边界完全贴合开发板的实际尺寸，没有冗余的外伸结构，在多设备密集排布的场景里，可以有效节省安装空间，相邻布置的外壳之间不会出现干涉。

在实际的工程应用中，这类参数化设计的外壳可以根据具体的使用需求快速调整尺寸，比如需要外接扩展模块、增加内部固定位时，可以基于原有参数快速修改，不需要从零开始建模，大幅缩短结构设计的周期。免螺丝的卡扣设计也适合小批量的快速组装场景，不需要准备紧固件、不需要做螺丝孔的对位，装配效率远高于传统螺丝固定的外壳结构。内部的PCB导轨设计也避免了固定柱与PCB安装孔对位不准的问题，只要PCB尺寸匹配，推入即可完成固定，装配容错率更高，即使是没有装配经验的人员也能快速完成组装。
