TTP223单点电容式触摸感应模块结构

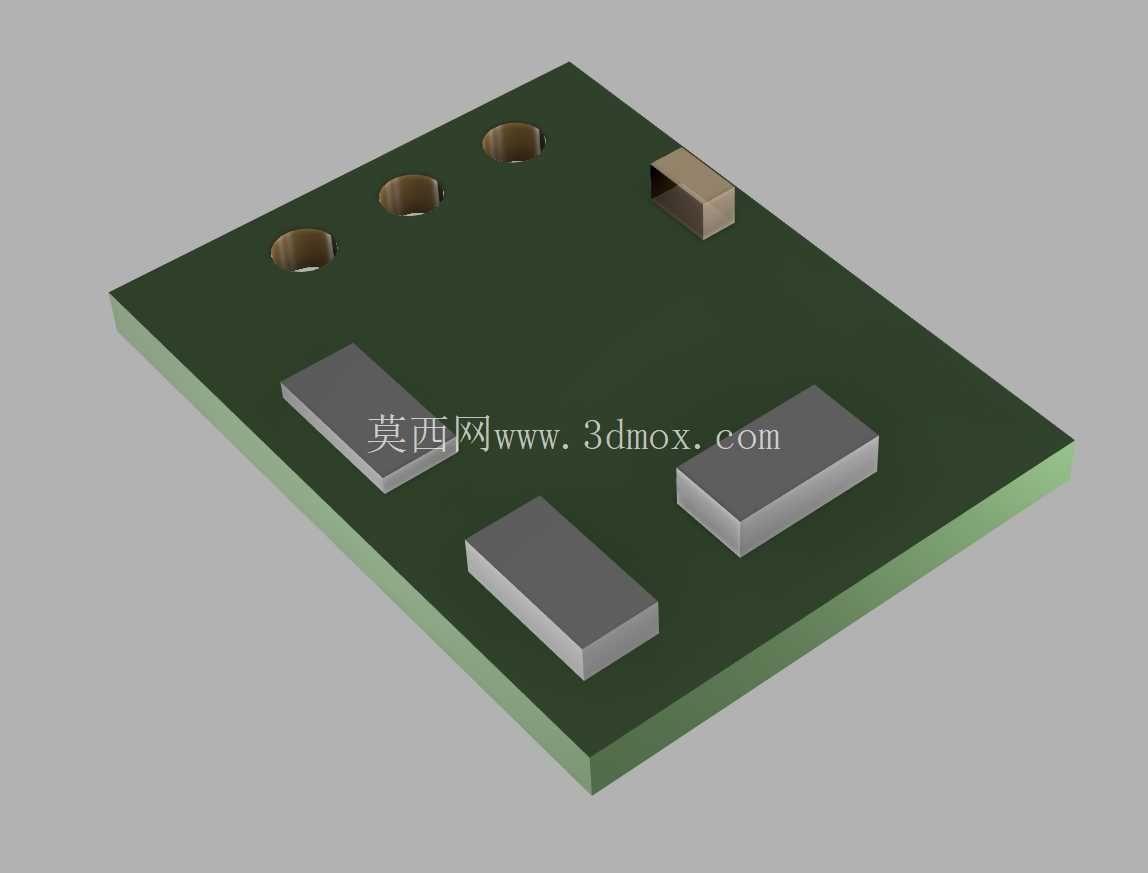

在嵌入式硬件开发、小型智能设备的结构适配工作里，这类单点电容触摸模块的三维建模，往往是很多结构工程师容易忽略细节的部分——很多人觉得就是一块小板子，随便画个方块凑数就行，真到装壳、做配合的时候才发现，安装孔位偏了、触摸区域和外壳触控区对不齐、引脚高度和壳内筋位干涉，反复改图打样的成本反而更高。做这个模块的三维模型时，首先要锚定实际量产模块的真实安装边界：板体是常规FR-4环氧板厚度，边缘做了圆角处理避免组装时刮伤外壳内壁，板上三个安装孔的位置是严格对应市面通用模块的孔距的，不管是用铜柱固定在设备内支架上，还是直接用热熔胶点固在壳内定位柱上，都能保证位置不偏移。很多人做这类电子模块模型只做个板的外形，忽略了板上元器件的高度差，这个模型里把PCB基板、触摸感应IC、SMD阻容元件、三个引出接插件都做了真实的高度还原，接插件的引脚间距、插针露出高度都和实物一致，结构工程师做外壳内部的避让槽、走线空间的时候，不用再反复核对实物参数，直接把模型调入装配体就能检查干涉情况。

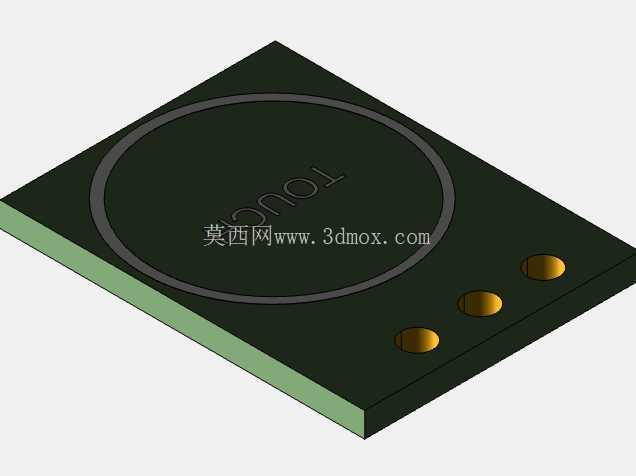

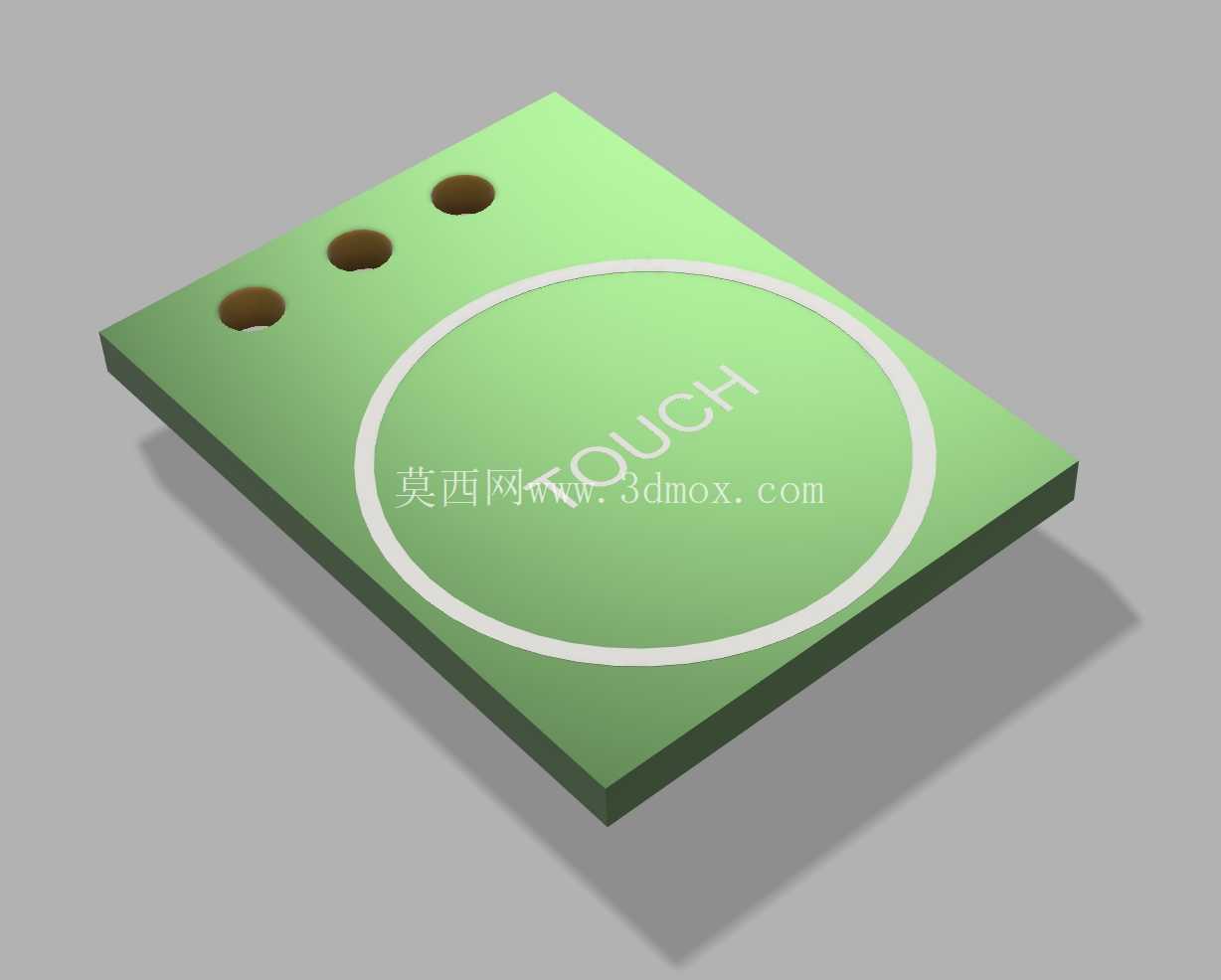

从实际应用场景来说，这类单点触摸模块现在用的地方太多了：小到桌面USB小夜灯的触控开关、蓝牙音箱的触摸按键，大到工业控制面板的无机械触点按钮、智能家居墙面开关的感应端，只要是不想用机械按键、要做一体化平整外壳的设计，基本都会用到这类模块。它的核心感应区域是板上那个圆形的铜箔触摸盘，建模的时候特意把这个区域的边界做的清晰明确，结构设计时只要把外壳的触控标识区对准这个圆形区域，就能保证触摸灵敏度，不会出现偏一点就感应失灵的情况。很多新手结构师做这类触控产品的外壳，经常把触摸区的外壳壁厚做的太厚，或者在触摸盘和外壳内壁之间留了太大空隙，导致触摸灵敏度下降，用这个模型做装配检查的时候，可以直接测量触摸盘到外壳外表面的垂直距离，把这个距离控制在常规塑料壁厚0.8-2mm的合理区间内，同时避开在触摸盘正后方布置金属元件、金属筋位，防止电场被屏蔽影响感应效果。

设计思路上，这个模型没有做多余的简化，也没有过度渲染无关细节：板上的三个固定孔是通孔结构，实际组装时如果用M2的自攻螺丝固定，孔的直径刚好适配螺丝过孔，不会出现孔太小拧裂PCB、孔太大固定晃荡的问题；三个引出引脚分别对应电源、地、信号输出，引脚的排列顺序和市面通用模块完全一致，硬件工程师做接线端子排布的时候，直接对应引脚位置做走线槽，就能避免接线时接反引脚烧模块的问题。板体的外形尺寸是严格按照量产通用模块的外轮廓做的，长、宽尺寸都留够了和周边元件的安全间隙，哪怕是把这个模块和ESP32、Arduino这类主控板叠装，也能提前算出需要的支撑铜柱高度，不会出现元件顶到板的情况。

很多做开源硬件、小批量智能硬件开发的团队，之前做结构设计的时候，经常是拿到实物模块再卡尺量尺寸，量的时候要么把元件高度量错，要么把孔位量偏，打样出来的外壳装不上，来回折腾十几天是常事。这个模型把所有和结构装配相关的细节都还原到位：触摸盘的同心圆边界清晰，IC的位置和高度准确，接插件的插针长度、位置没有偏差，甚至板边缘的倒角都和实物一致，调入装配体之后，不管是做外壳的触控区开窗、内部的固定筋位设计，还是检查整个设备内部的元件排布空间，都能直接用，不用再二次修正模型。要知道电容式触摸的结构适配，最忌讳的就是感应区周边有金属干扰、安装位置有偏移，这个模型把所有需要结构避让、位置对齐的特征都做的明确，工程师在做设计的时候，只要按照模型的边界去做周边结构，就能避开大部分触摸失灵、装配干涉的常见问题，不用反复打样测试，能省不少前期验证的时间。
