平开式合页铰链五金连接件结构设计

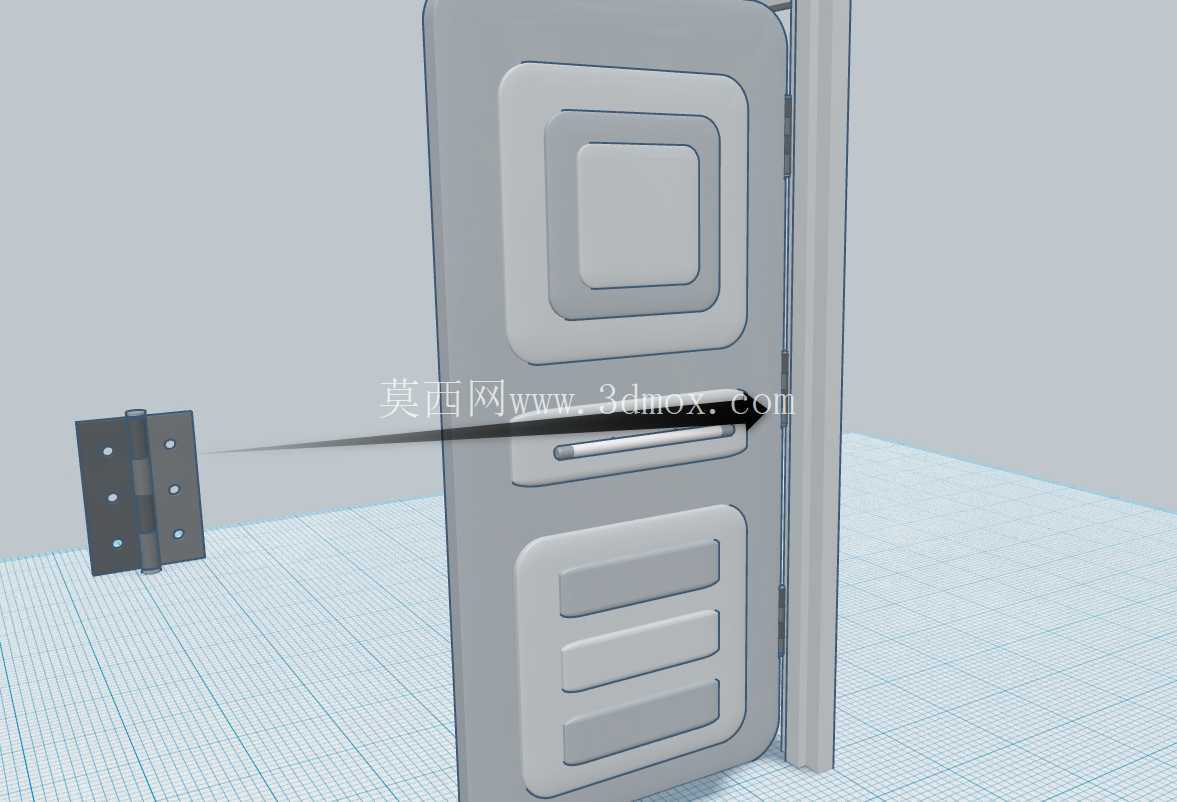

　　日常接触的各类平开式柜门、箱体检修门、小型设备防护门的转动连接，核心都依赖这类合页铰链实现绕固定轴的定角度转动，它是连接两个相对转动构件、同时传递开合过程中载荷的基础五金部件，在民用家具、工业柜体、小型设备防护结构上的应用覆盖率极高，只要存在需要绕侧边定轴开合的板件结构，基本都能见到这类结构的身影。从实际使用场景来看，这类铰链需要同时承受垂直于安装板面的径向载荷，以及开合过程中产生的轴向剪切力，比如厚重的实木柜门开合时，铰链不仅要托住门板的自重，还要抵消开关门时产生的侧向冲击力，避免门板下垂、开合卡滞。

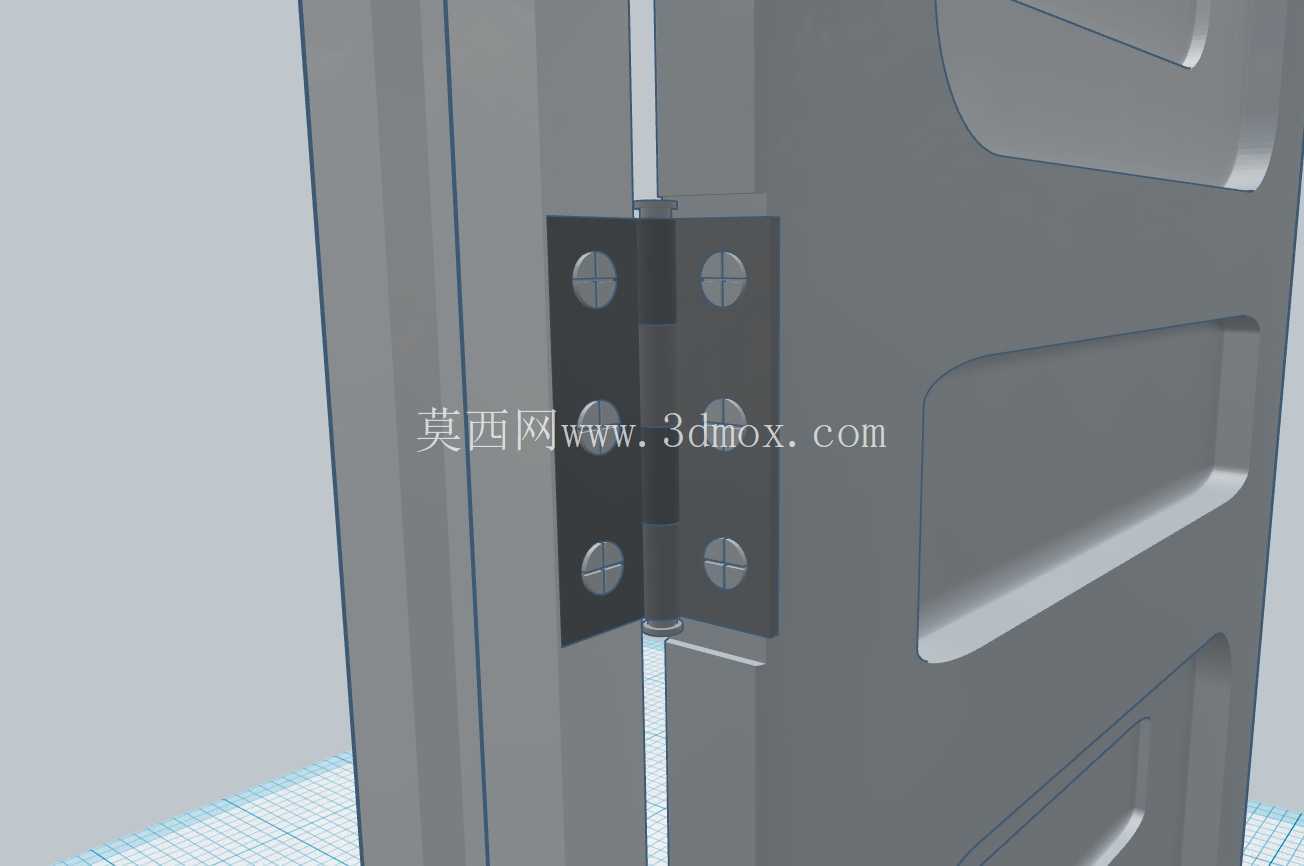

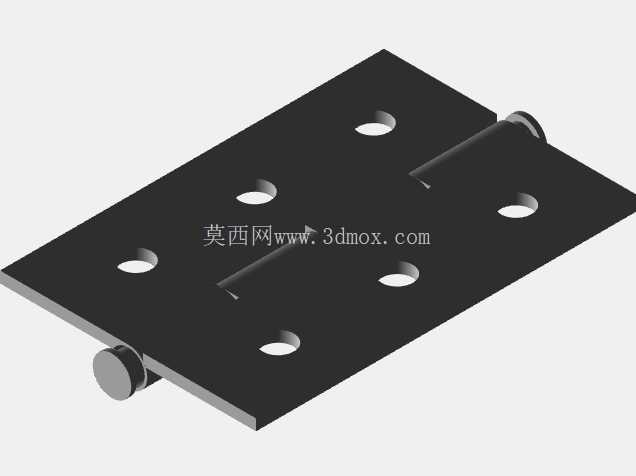

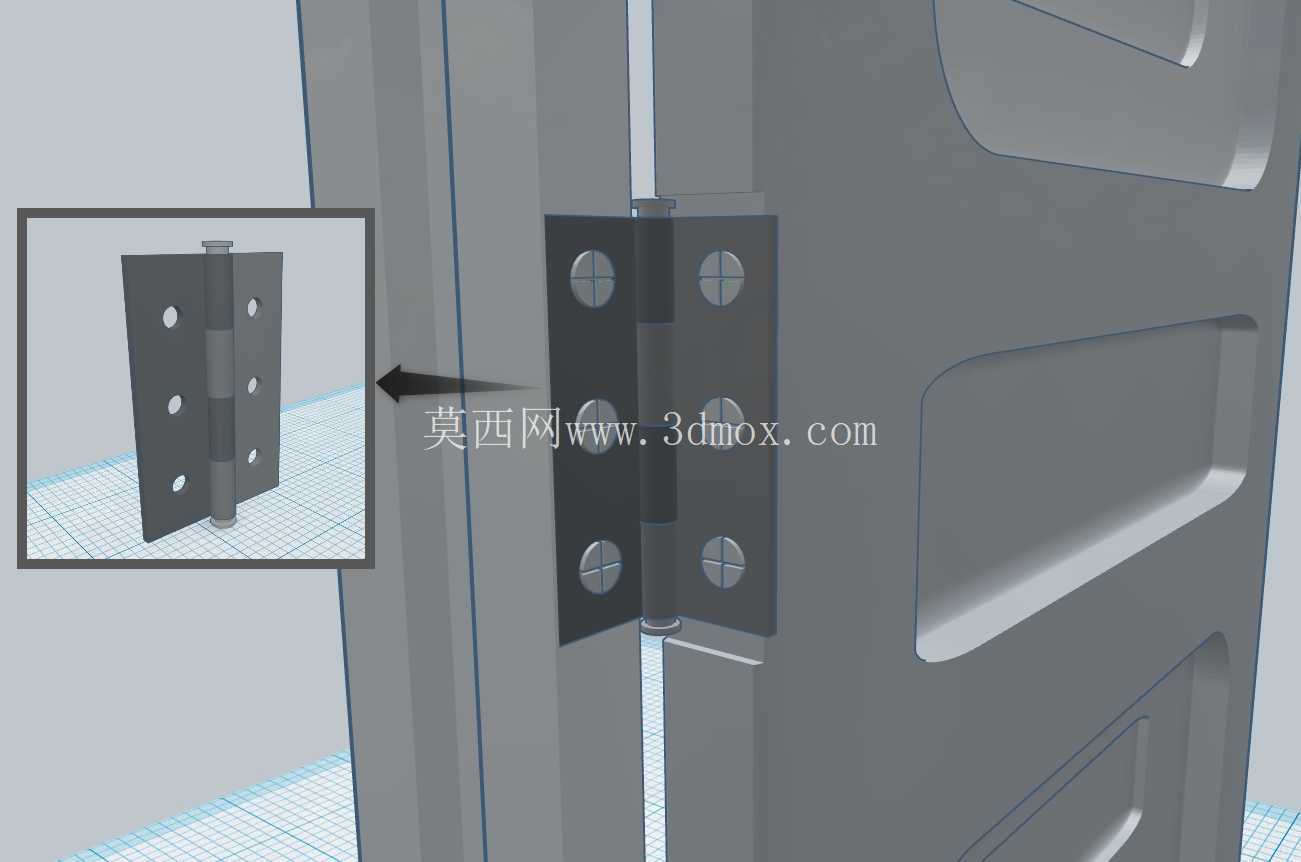

　　设计这类铰链结构时，首先要确定铰接轴的同轴度公差，两个合页页片的轴套在装配后要保证转动顺滑无旷量，轴与轴套之间的配合间隙通常控制在0.02-0.05mm之间，间隙过大会导致门板开合时晃动，间隙过小则会在环境温湿度变化、五金件轻微锈蚀时出现转动卡涩的问题。页片上的安装孔位采用对称排布设计，每个页片设置三组成对的沉头安装孔，沉头深度刚好匹配常用的十字沉头螺丝头部尺寸，安装后螺丝头部不会突出页片表面，避免开合过程中螺丝与对面页片、门板侧边产生剐蹭。

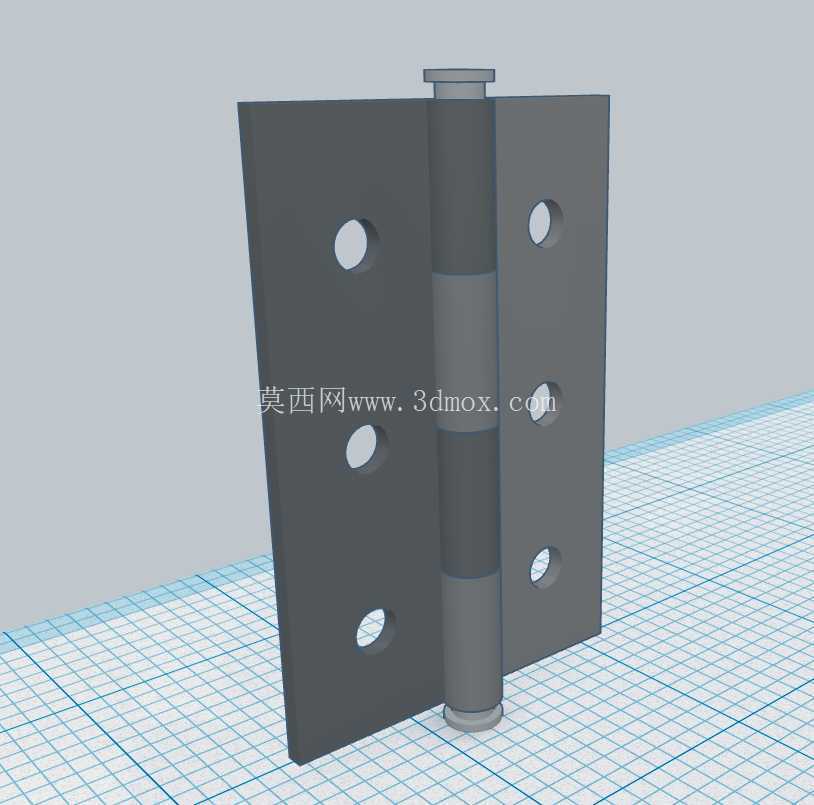

　　从安装边界来看，这类铰链的页片厚度通常在2-3mm之间，安装时需要在门板与门框的连接侧边预留出与页片厚度匹配的开槽深度，保证合页安装后页片表面与门板、门框表面齐平，不会出现突出的台阶影响门板闭合后的密封性。铰接轴的两端做翻边铆接处理，装配后轴不会从轴套中脱出，同时铆接处的松紧度经过调校，既可以让页片绕轴自由转动，又不会出现轴向窜动。页片的边角全部做R1.5的圆角处理，避免安装、使用过程中尖锐边角划伤操作人员，也能减少应力集中，避免页片在承受重载时从边角处出现开裂。

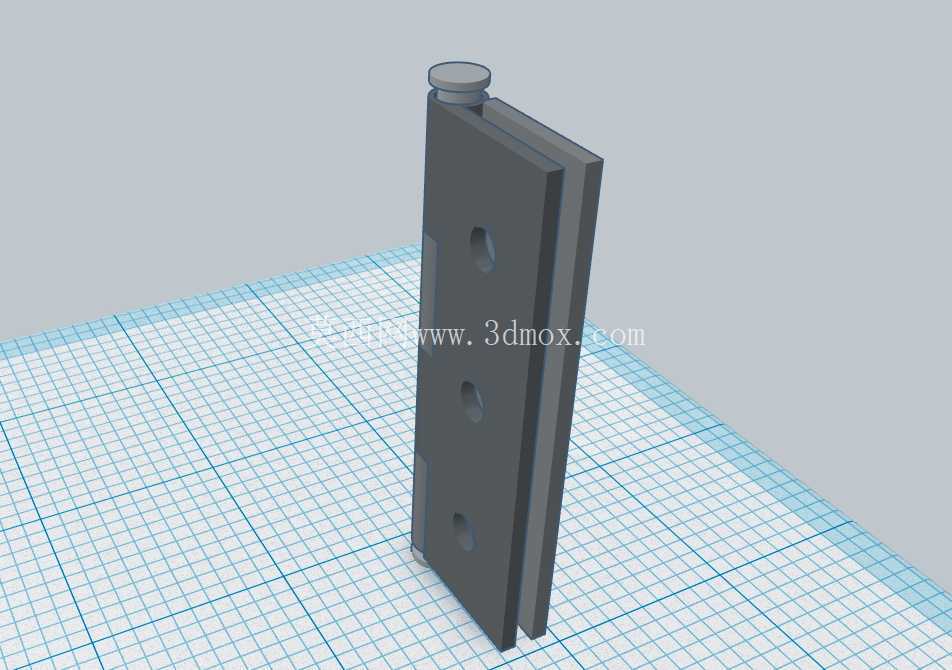

　　在实际选型适配时，需要根据门板的重量、开合频率选择对应厚度的页片以及轴径，比如单扇重量在5kg以内的轻型柜门，选用轴径5mm、页片厚度2mm的规格即可满足长期使用需求；如果是重量超过10kg的厚重门板，则需要加大轴径到8mm，同时增加页片厚度到3mm，搭配更长的安装螺丝提升连接强度。这类铰链的转动角度范围通常在0-180度之间，完全可以满足常规平开柜门的开合需求，当门板开启到90度位置时，页片之间不会出现结构干涉，门板侧边也不会与门框产生磕碰。建模过程中需要重点关注两个页片轴套的同轴度约束，装配时要保证所有轴套的中心轴线完全重合，同时要预留出转动过程中的间隙检查，模拟开合全行程的干涉情况，避免实际生产装配后出现转动卡滞的问题。另外，页片与安装面的贴合度也需要在设计时重点考量，页片的安装基准面平面度公差控制在0.1mm以内，保证安装后页片可以完全贴合在门板、门框的安装面上，不会出现局部悬空导致螺丝拧紧后页片变形，影响转动顺滑度。
