棕色双扇推拉式铝合金窗结构设计

在民用住宅、商用办公空间的立面围护结构设计中，推拉窗是兼顾通风采光、空间利用率与操作便捷性的常用窗型，本次设计的双扇推拉窗针对常规室内隔断、外墙采光场景做了结构优化，适配多数中小开间的采光需求。从实际安装场景来看，这类推拉窗常被用于阳台封闭、厨房隔断、办公室内部分隔、小型商铺立面采光等位置，相比平开窗，推拉窗开启时不会占用室内外的侧向空间，对于窗台外侧有管线、室内窗台摆放物品的场景适配性更强，同时双扇错位推拉的开启方式可以灵活调整通风开口的位置，避免直吹人体的问题。

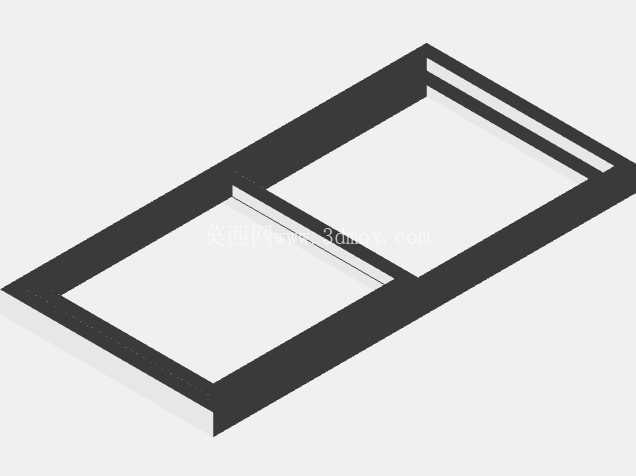

设计阶段首先明确了安装洞口的适配边界，窗体整体宽度设定为500mm，整体高度为1000mm，属于小尺寸采光窗范畴，适配卫生间、储物间、设备间等小面积空间的采光通风需求，框架型材采用30x50规格的矩形截面型材，这个截面尺寸在保证窗体整体结构刚性的同时，不会因为型材过宽遮挡过多采光面积，型材壁厚按照常规民用门窗的承重要求选取，能够承受常规风压下的形变，避免窗体推拉过程中出现卡滞、变形漏风的问题。窗体中间设置1根竖梃作为两扇窗扇的闭合搭接位，竖梃的截面做了阶梯式搭接设计，两扇窗扇关闭时可以通过搭接面的错位贴合，减少缝隙的空气对流，同时搭配常规的密封毛条安装槽位，预留了后期加装密封件的空间，提升窗体关闭后的密闭性能。

窗扇的滑动结构采用常规的上下轨道式设计，上轨道做限位导向，下轨道承担窗扇的整体重量，轨道截面设计为低凸起形式，避免轨道过高积灰、清理困难的问题，同时轨道边缘做了圆弧过渡，减少日常使用中的磕碰风险。窗扇的玻璃安装槽位按照常规5mm厚度的平板玻璃预留间隙，槽内预留了打胶与安装密封胶条的空间，既可以保证玻璃安装后的固定强度，也能避免玻璃与硬型材直接接触产生应力碎裂的问题。整体窗体颜色设定为棕色，适配多数木质装修、暖色调墙面的装修风格，不需要额外做表面改色处理，型材表面的处理工艺预留了喷涂、覆膜的工艺余量，保证外观颜色的均匀度与耐候性。

从结构建模的细节来看，所有型材的拼接位置都做了45度切角对接设计，拼接处预留了角码安装的空腔，方便组装时通过角码提升拼接位置的连接强度，避免窗体长期使用后出现拼接缝开裂、错位的问题。窗扇的把手安装位做了下沉式凹槽设计，不需要额外突出的把手结构，推拉时直接扣动凹槽即可操作，进一步减少窗体突出部件占用的空间，也避免突出把手磕碰过往人员的问题。在安装边界的处理上，窗体的外框尺寸比标称的宽高尺寸小20mm，预留了安装时的调整间隙，方便现场安装时通过垫片调整窗体的水平度与垂直度，避免因为洞口尺寸误差导致窗体无法安装的问题，外框与墙体之间的间隙预留了填充发泡胶、打密封胶的空间，保证安装后的防水与密闭性能。

针对日常使用的耐久度设计，型材的所有转角位置都做了圆角处理，没有尖锐的直角结构，避免加工、安装、使用过程中划伤人员；轨道的滑动接触面做了加厚处理，应对长期推拉摩擦带来的磨损，延长窗体的整体使用寿命。整体结构没有复杂的异形构件，所有型材都采用常规的矩形截面型材，加工时不需要开特殊的定制模具，能够有效控制生产加工的成本，同时组装工艺简单，普通的门窗加工门店即可完成裁切、组装、安装的全流程，不需要特殊的专用设备，适配批量生产与零散定制的不同需求。
