法兰同心异径管联接结构三维设计

在流体输送系统、工业工艺管网、市政给排水管线以及小型化工流体处理单元的管路布设中，经常会遇到两种不同公称通径的管线需要同轴对接的场景，若直接采用变径焊接头搭配平焊法兰的组合，不仅现场焊接工作量大，后期拆检维护时也需要破坏原有焊口，检修成本高且容易留下焊接变形带来的同轴度误差，影响管路内的介质流动状态。这款法兰同心异径管联接结构，正是针对这类同轴变径对接的实际工程需求设计的一体化联接部件，省去了现场组焊变径段与法兰的工序，能直接通过两端法兰的螺栓联接完成不同通径管线的同轴对接。

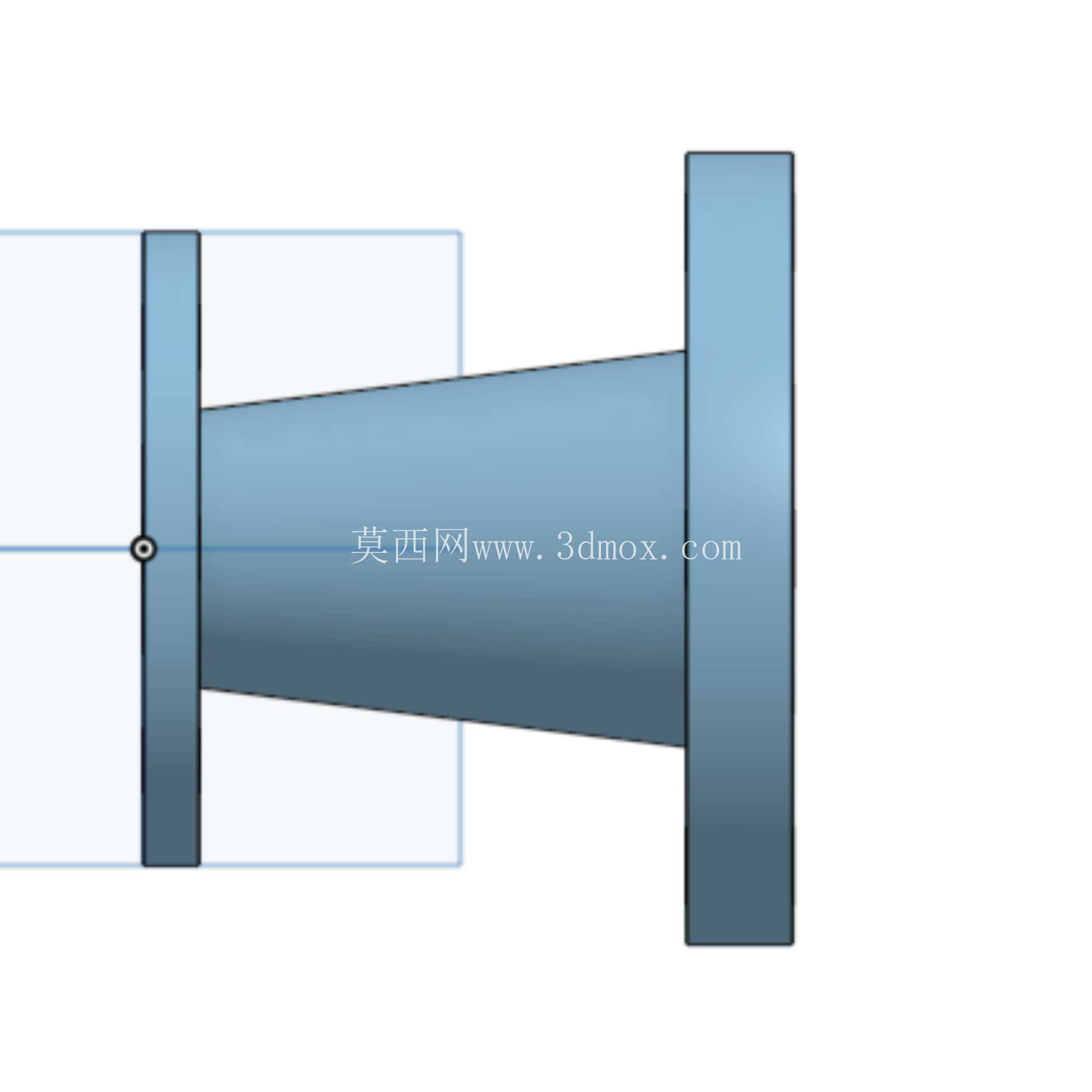

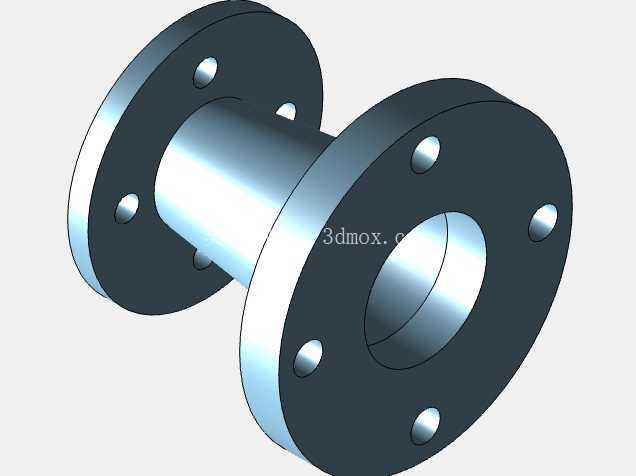

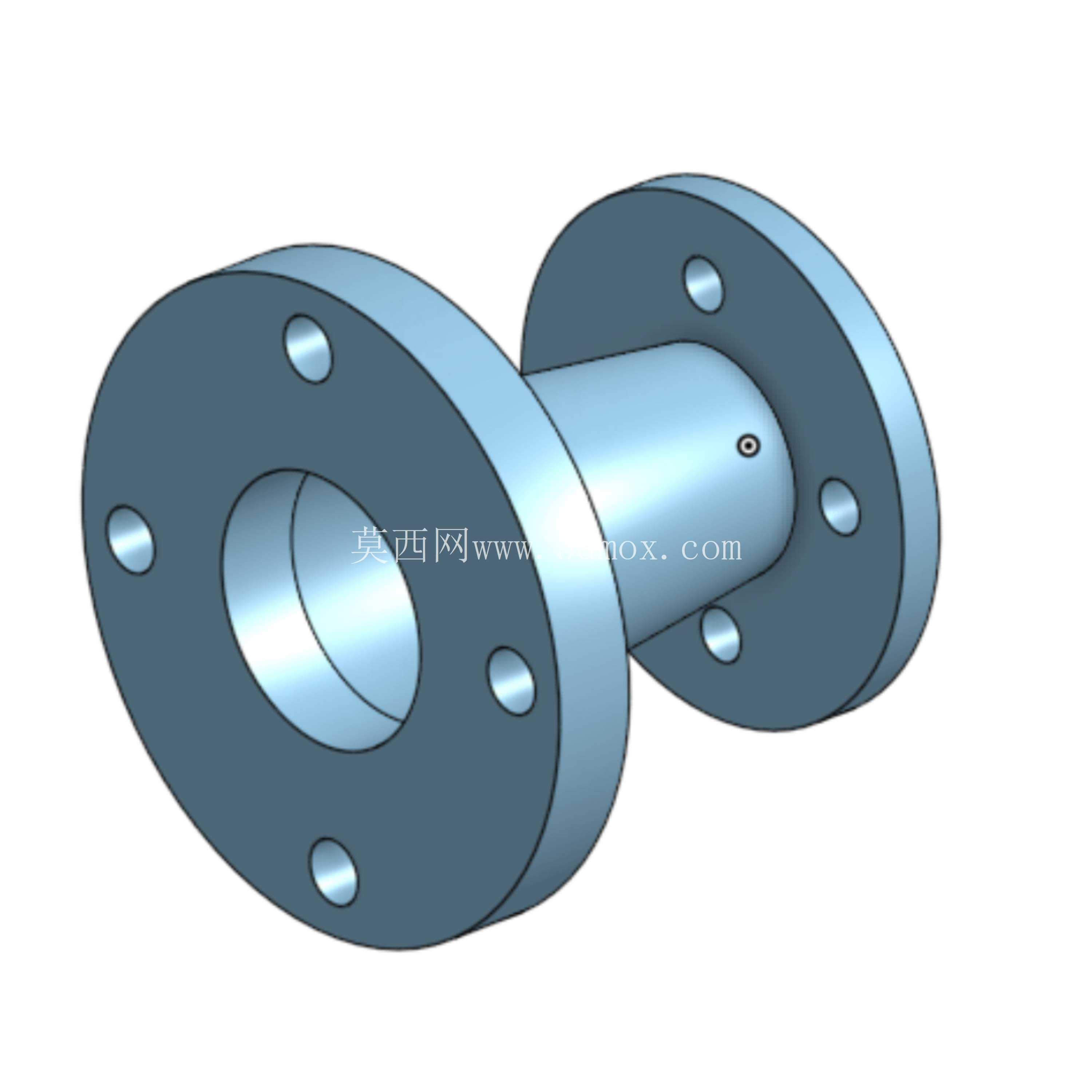

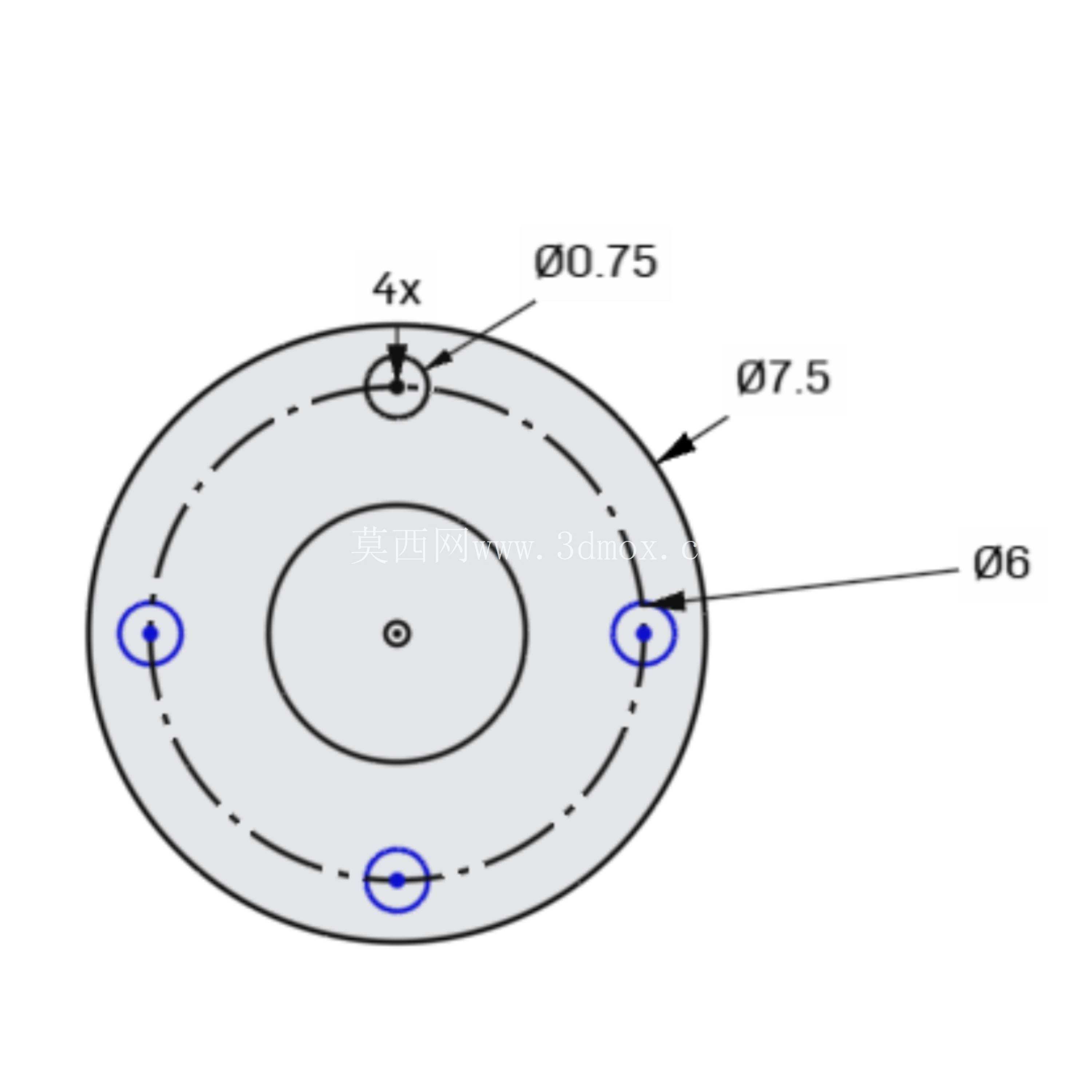

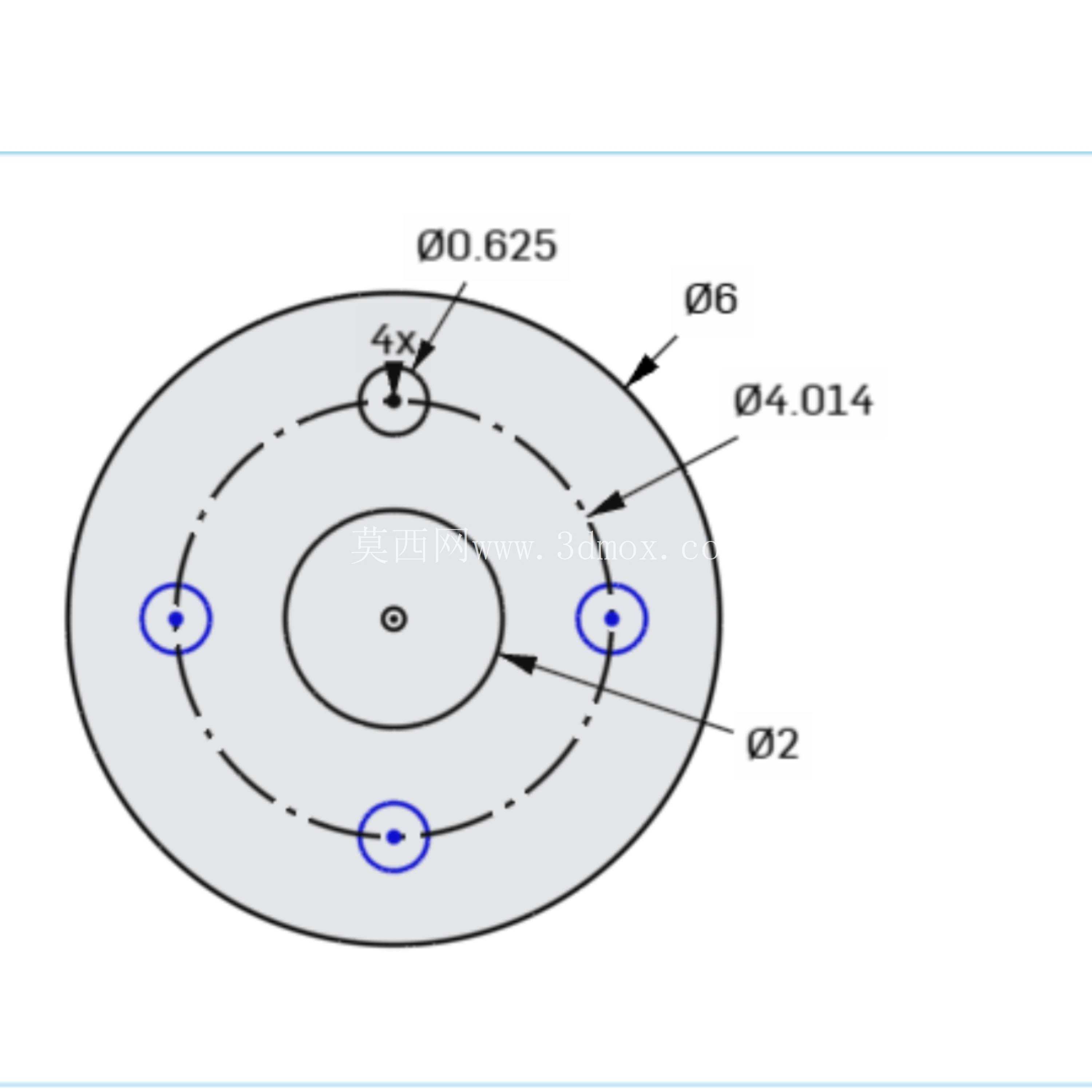

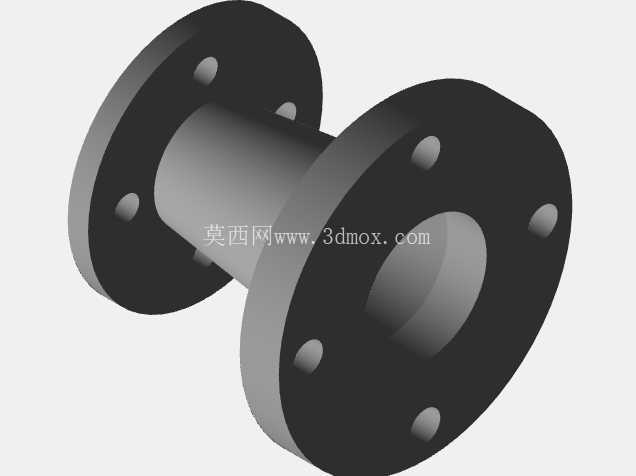

从结构设计逻辑来看，该部件采用两端集成法兰盘、中间为平滑过渡锥段的一体化结构，整体回转轴线完全重合，不存在偏心变径带来的介质偏流问题。两端法兰盘上均布有用于螺栓穿装的光孔，孔位的分度圆直径、孔数以及孔径均匹配对应通径的常规法兰标准，安装时不需要额外加工适配转接件，只要匹配对应压力等级的密封垫片，穿入螺栓按对角顺序拧紧即可完成密封固定，安装效率比焊接式变径接头提升60%以上，且后期拆检时只要松开螺栓即可分离两段管线，不会对原有管线造成结构性破坏。中间的过渡段采用平缓的锥面过渡设计，锥角控制在流体阻力最优的区间内，避免管径突变带来的局部流道截面骤变，减少介质流经变径位置时的湍流、涡旋产生，降低管路系统的局部压力损失，尤其适用于对流动稳定性要求较高的纯水输送、药剂投加管路以及低压气体输送场景，能有效避免湍流带来的管路振动、噪音问题，也能减少含颗粒介质在变径位置的沉积堵塞风险。

从安装边界与尺寸适配角度来说，该部件的轴向总长度控制在合理范围内，不会因为增设变径联接件占用过多的管线布设空间，在狭小的管廊、设备夹层内也能顺利完成安装。两端法兰的密封面采用常规突面结构，适配市面上绝大多数非金属平垫片、金属缠绕垫片，不需要定制特殊密封件，备件采购成本低。法兰盘上的螺栓孔采用通孔设计，没有内螺纹，穿装螺栓时可以从任意一侧穿入，适配现场不同的安装操作空间，哪怕是靠近墙面、设备侧壁的管线位置，也能顺利完成螺栓的穿装与紧固。中间过渡段的壁厚经过等强度校核，在额定工作压力下，过渡段与两端法兰的连接位置不会出现应力集中，整体承压能力与同压力等级的标准法兰保持一致，不会因为变径结构降低整个管路系统的压力等级。

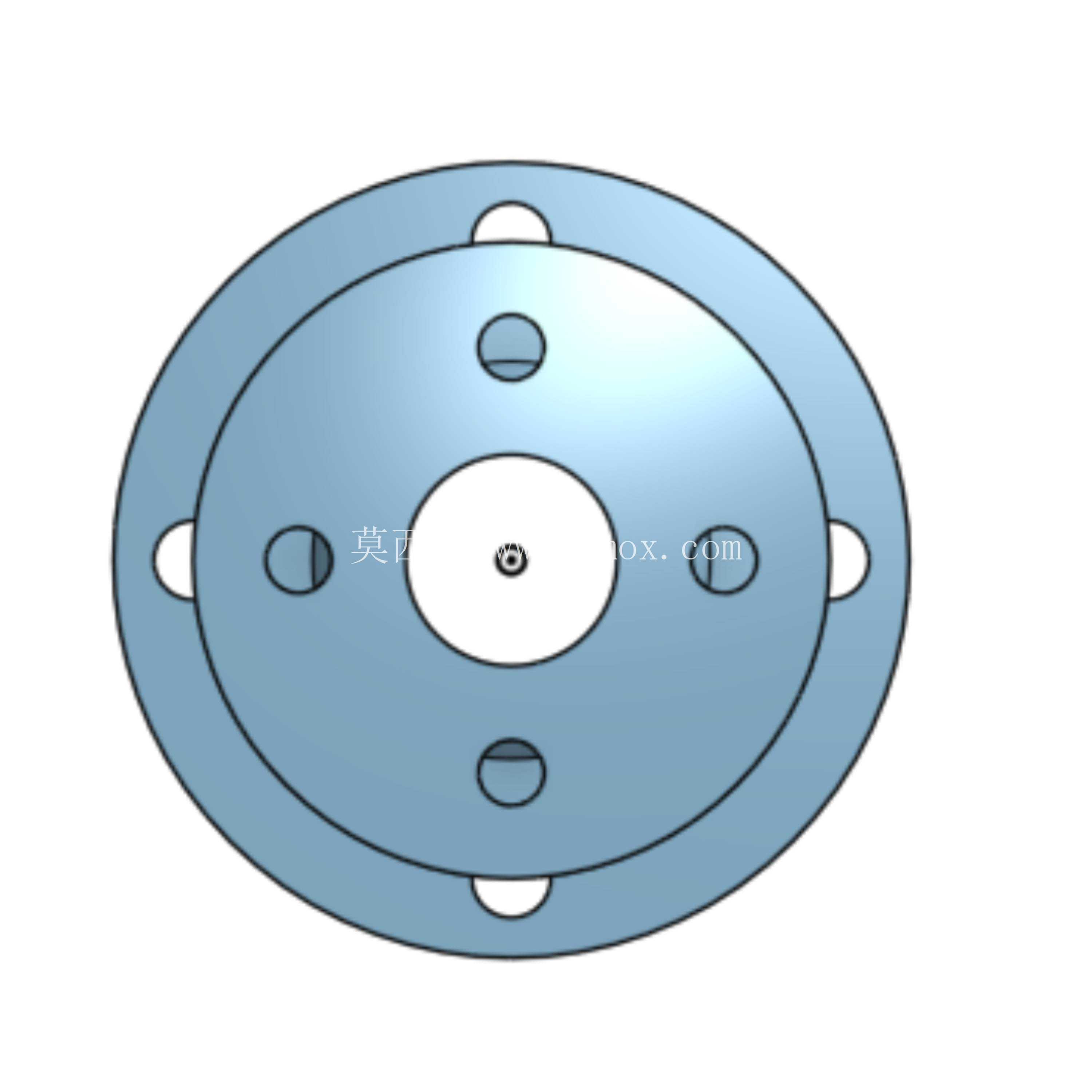

在实际选型应用中，该部件可以直接替代传统的“法兰+焊接异径管+法兰”的三件套组合，减少了三个密封点，降低了管路系统的泄漏风险，同时一体化的结构也避免了焊接过程中可能出现的焊渣残留、焊缝腐蚀问题，在净水处理、食品级流体输送、中央空调水循环系统等对管路清洁度有要求的场景中，这种无焊缝的一体化结构能减少介质滞留死角，降低管路内部滋生细菌、残留杂质的概率，符合卫生级管路的布设要求。在建模过程中，该结构的所有回转面均采用同轴约束，两端法兰的螺栓孔采用圆周阵列特征生成，保证孔位的分度精度，实际加工时无论是采用铸造成型后车削加工，还是采用棒料直接车削成型，都能保证两端法兰的端面垂直度、同轴度满足安装要求，不会出现法兰面偏斜导致的密封垫片压合不严、泄漏问题。另外，该结构的外表面没有复杂的凸起、凹槽，除了螺栓孔之外没有其他多余的结构，整体流体阻力小，外表面做防腐处理时也能均匀覆盖，不会出现防腐盲区，适合在潮湿、有弱腐蚀的工业环境中长期使用，日常维护只需要定期检查法兰联接位置的密封状态即可，不需要额外的维护保养操作，长期使用的综合成本远低于焊接式变径组件。
