四端口360mm规格PC水冷散热排结构设计

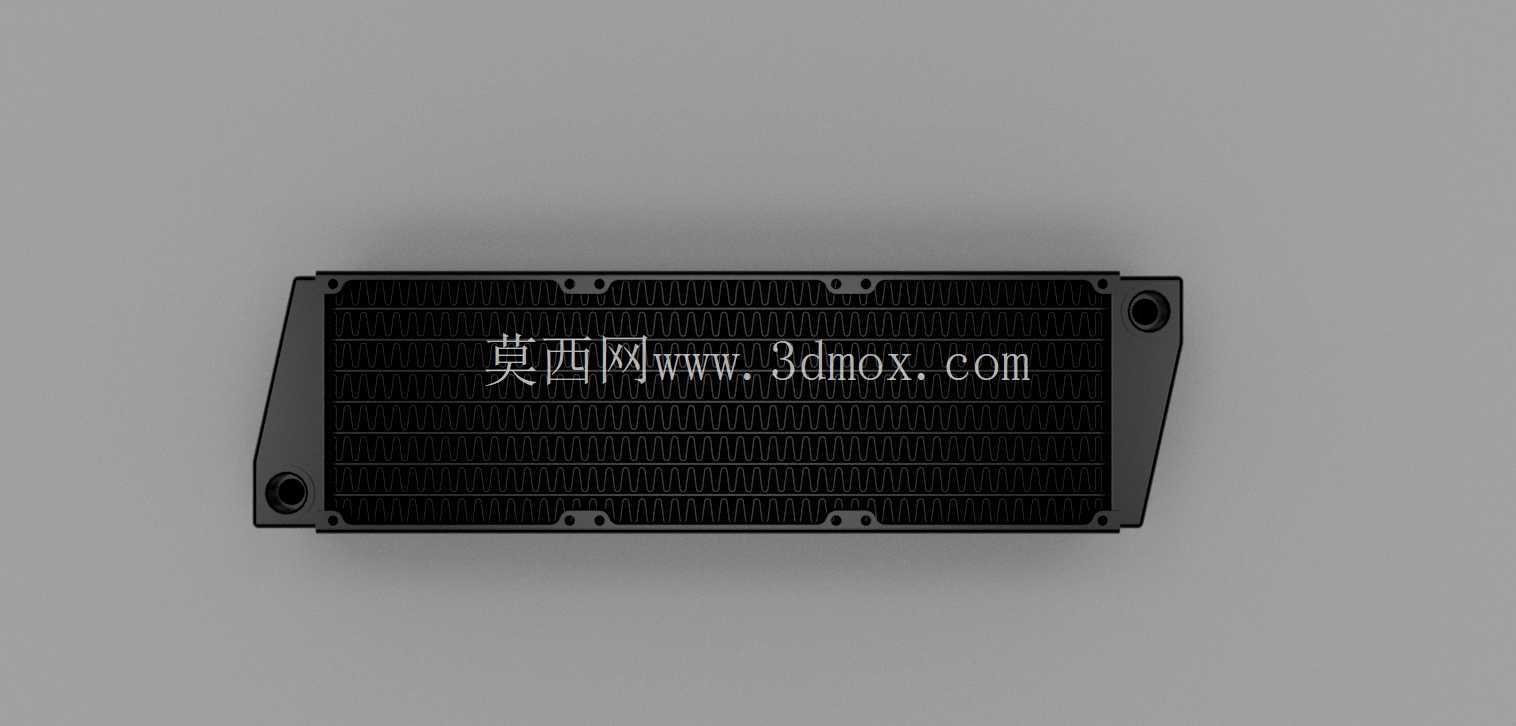

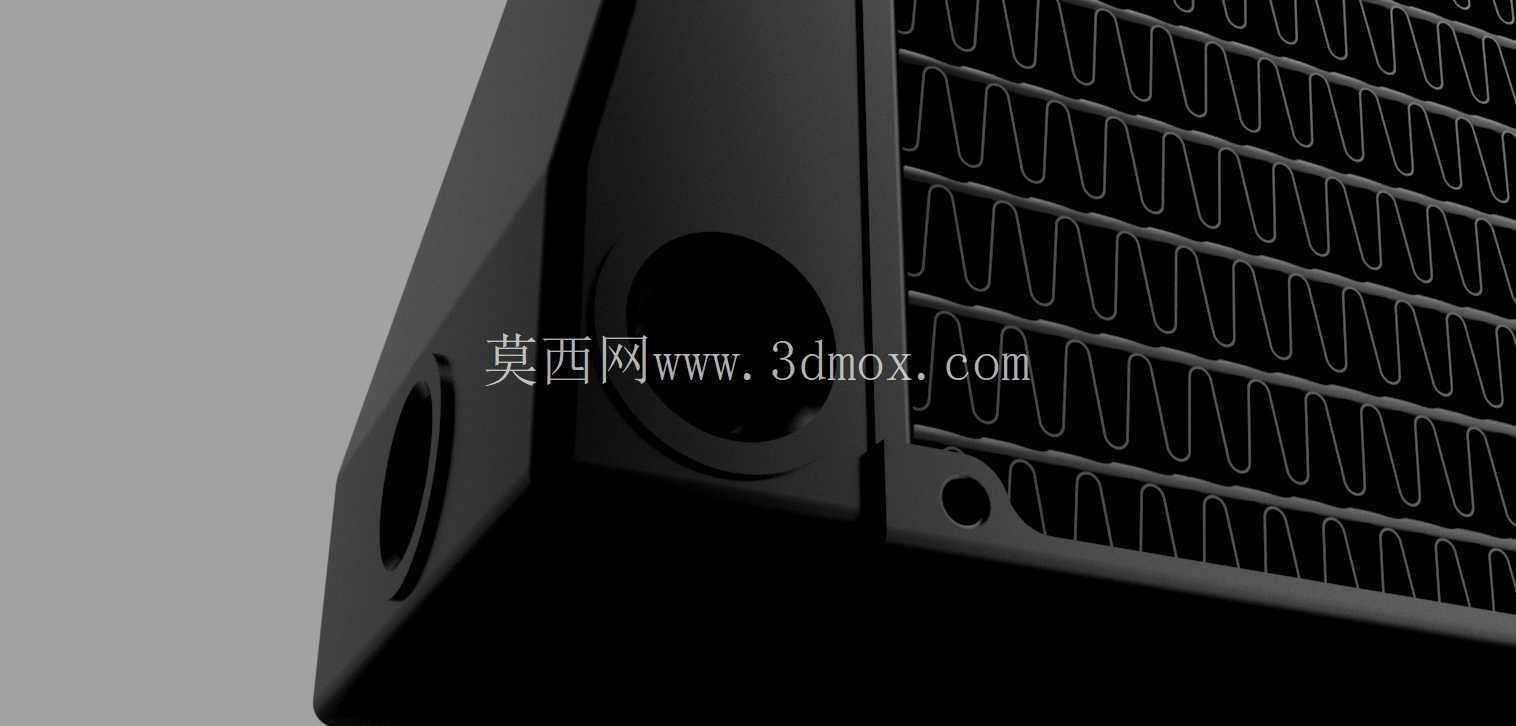

　　从结构设计层面来看，这款冷排采用了标准的120mm风扇位三连装布局，整体长度方向的安装孔位完全匹配市售主流360冷排的机箱安装位，不需要额外修改机箱开孔，宽度方向控制在常规冷排的厚度范围内，不会与机箱内的内存、主板供电散热片产生安装干涉，两侧的水室采用了不对称的端口布局，四个G1/4标准螺纹接口分布在冷排两端的水室上，每个端口都可以作为进水或者出水端使用，给DIY水路的玩家和定制主机厂商留出了足够的管路走向调整空间。在桌面级高性能PC的散热系统搭建中，大尺寸冷排的选型直接决定了整套液冷回路的热交换上限，这款360mm规格的四端口水冷排，主要面向多风扇位的机箱安装场景，适配高功耗CPU、多显卡并联的工作站级主机散热需求，相比常规双端口冷排，四端口的结构设计可以支持更灵活的水路排布，既可以实现单回路的大流量进出，也能拆分双回路分别覆盖CPU与显卡的散热需求，减少水路长度带来的流阻损耗。

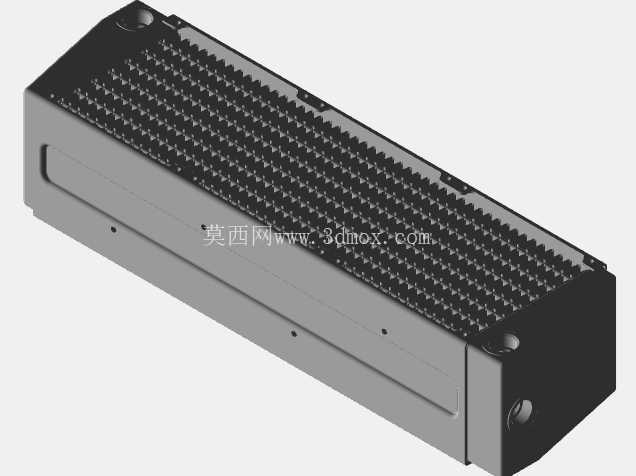

　　冷排的核心散热区域采用了高密度的鳍片与流道焊接结构，鳍片的折边角度经过优化，在风扇风压足够的前提下，可以让气流均匀穿过整个鳍片阵列，避免边角区域出现散热死区，内部的冷却水流道采用多通道并联设计，冷却水从端口进入水室后会均匀分流到每一根散热扁管中，和鳍片进行充分的热交换后再汇集到另一端的水室，这种结构可以有效降低单根流道的水流阻力，让低扬程的水冷泵也能推动足够的流量，不会因为流阻过大导致散热效率下降。

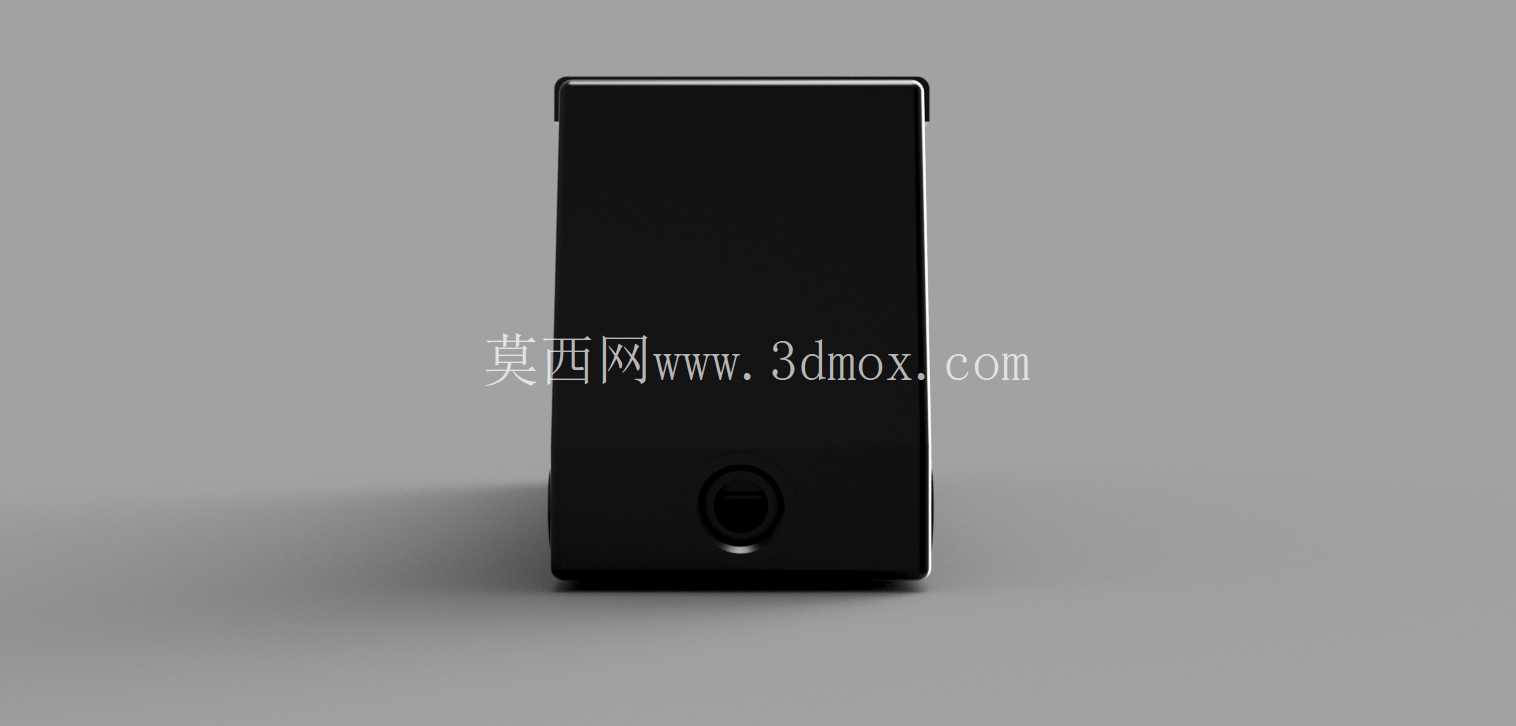

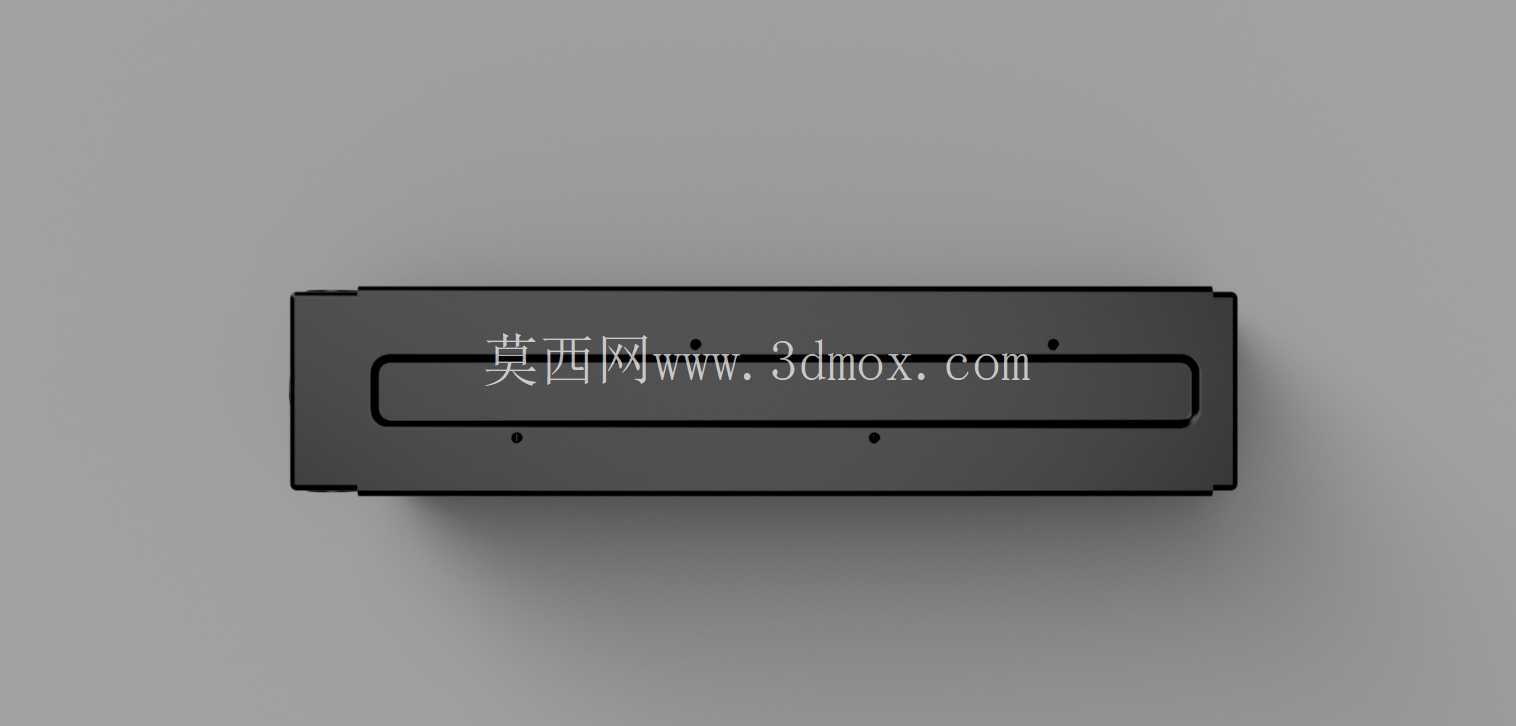

　　在安装边界的设计上，冷排四周的固定孔位采用了沉头设计，安装螺丝后不会突出冷排表面，避免和风扇安装产生干涉，两端的水室外侧做了加厚的包边处理，既可以提升整个冷排的结构强度，避免安装时用力过度导致水室变形漏水，也能在运输过程中保护边角的鳍片不会因为磕碰出现倒伏，影响通风效率。实际应用场景中，这款冷排既可以用在常规的台式主机侧装、顶装位置，也可以通过定制支架安装在开放式测试平台上，用于硬件超频时的极限散热，四端口的设计还支持串联其他水冷配件，比如显卡冷头、内存散热冷头的时候，不用额外加装分流座，直接通过不同端口的组合就能实现串并联水路的调整，减少管路接头的使用数量，降低漏水风险。

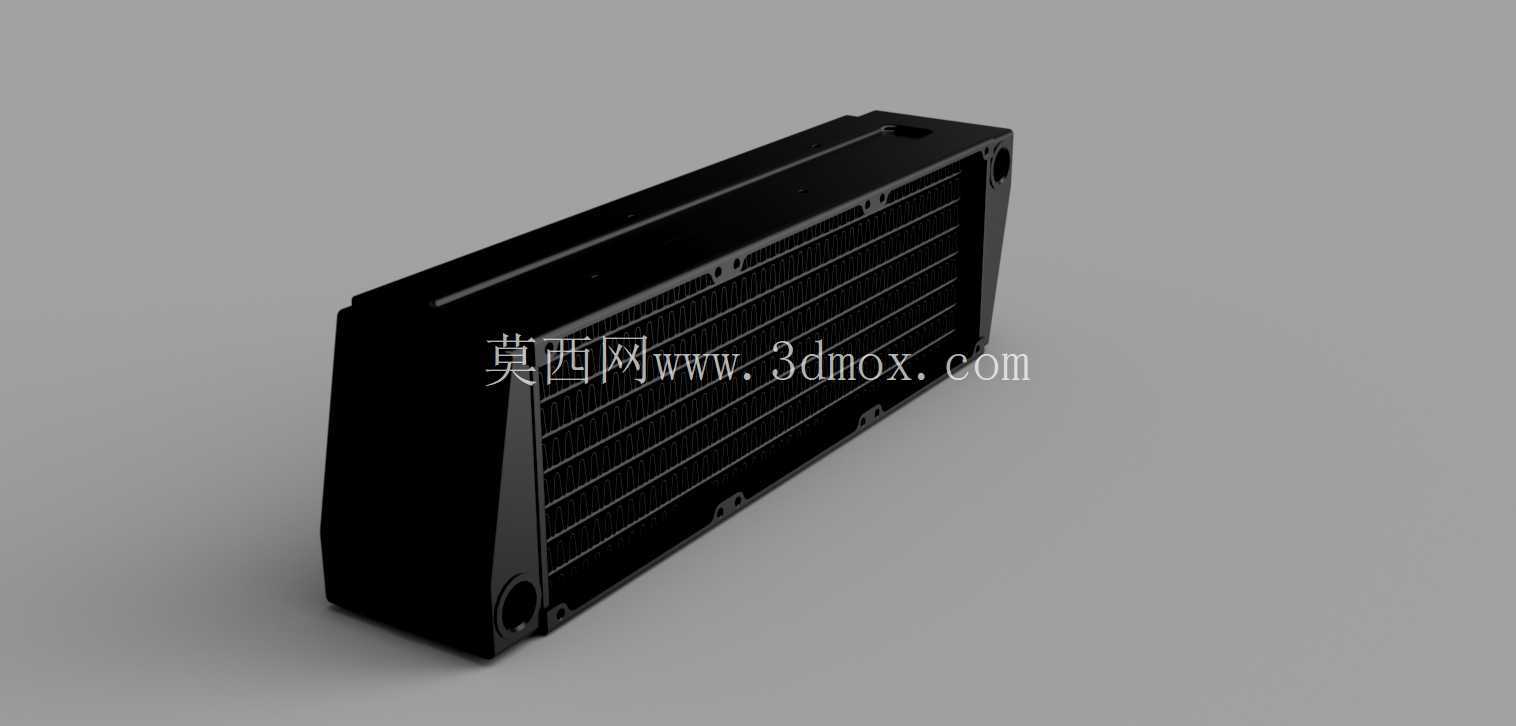

　　从结构建模的角度来看，这款冷排的模型还原了实际产品的所有安装特征，包括固定孔位的间距、端口的螺纹深度、鳍片的整体厚度、水室的外形轮廓，在做机箱结构适配、水路布局设计的时候，可以直接调用这个模型进行干涉检查，不需要反复测量实际产品的尺寸，能够大幅缩短定制水冷主机的设计周期，也能提前预判管路走向是否会和其他硬件产生冲突，减少实际装机时的调整工作量。冷排表面的鳍片阵列做了细节还原，在做产品渲染、装配示意图的时候，可以清晰展示冷排的结构特征，不需要额外做简化处理，两侧的端口位置预留了标准接头的安装空间，模拟装配快拧接头、硬管接头的时候不会出现尺寸不匹配的问题，整个模型的外形尺寸完全遵循市售同规格冷排的通用标准，和主流的120mm规格散热风扇、机箱安装位的适配度很高，不管是做PC硬件的结构设计，还是做水冷方案的三维模拟，都能提供准确的结构参考。
