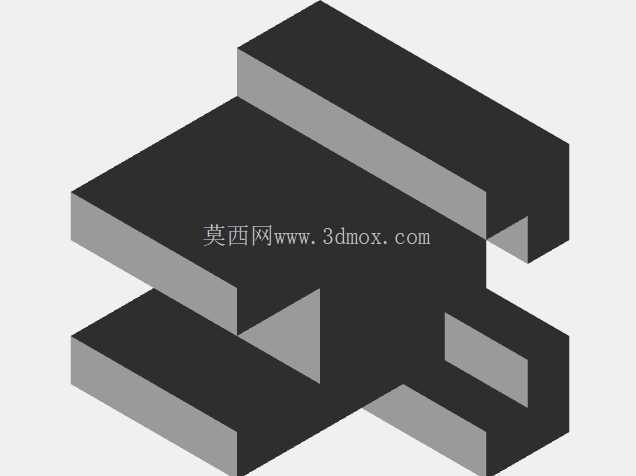

压铸模用异形折弯成型结构件

该结构件属于压铸模具核心成型组件范畴，主要应用在铝合金、锌合金等有色金属压铸件的批量生产场景中，对应成型带内凹折弯特征的壳体类压铸件内侧轮廓，直接决定压铸件折弯部位的尺寸精度与表面成型质量。从实际生产工况来看，该结构件安装在压铸模动模侧的模仁安装槽内，合模时与定模型腔紧密贴合形成封闭的浇注空腔，承受高温金属液的高速冲刷与持续保压压力，开模时随动模后退，配合顶出机构完成压铸件的脱模动作，避免成型过程中出现粘模、拉伤等常见压铸缺陷。

设计层面上，该结构采用整体式折弯块构型，规避了分体拼接结构容易出现的拼缝飞边问题，所有成型面均做了0.8μm以下的表面粗糙度处理，减少金属液填充时的流动阻力，同时在非成型的安装基准面设置了0.02mm的平面度公差要求，保证装入模架后与周边镶件的配合间隙控制在0.03mm以内，防止生产过程中金属液窜入间隙形成飞边，增加后续去毛刺的工序成本。结构的折弯内角做了R1.5mm的圆角过渡，既避免了尖角位置应力集中导致的模具早期开裂，也能让金属液填充时流动更顺畅，减少压铸件内角位置的冷隔、气孔缺陷。

安装边界方面，该结构件的外侧安装面与模仁槽采用H7/m6的过渡配合，定位销孔位置设置在结构件的两个对角位置，安装时先通过定位销完成初定位，再通过内六角螺钉从背面锁紧固定，保证反复开合模过程中结构件不会出现位移。结构件的厚度方向预留了0.1mm的修模余量，方便试模过程中根据压铸件的实际尺寸偏差做微量调整，不需要整体更换镶件就能完成尺寸修正，缩短模具调试周期。

从功能特性来看，该结构件的成型面做了氮化处理，表面硬度达到HRC58以上，能够承受高温金属液的长期冲蚀，正常生产工况下使用寿命可以达到10万模次以上，减少模具生产过程中的停机维修频次。结构的折弯避让空间完全匹配压铸件的内侧倒扣尺寸，开模时不会与压铸件形成运动干涉，顶出时压铸件可以平稳脱离成型面，不会出现顶白、变形等问题。在实际模具设计过程中，这类成型结构需要提前核算热膨胀系数，根据压铸合金的材质不同预留对应的热膨胀间隙，避免生产过程中模具受热膨胀后出现卡滞、配合间隙超差等问题，同时要在结构件的非成型位置设计排气槽，将型腔内的空气顺利导出，减少压铸件内部的气孔缺陷，提升压铸件的整体成型质量。
