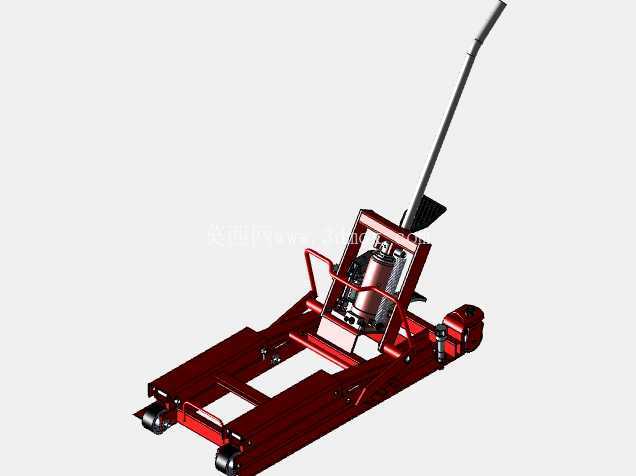

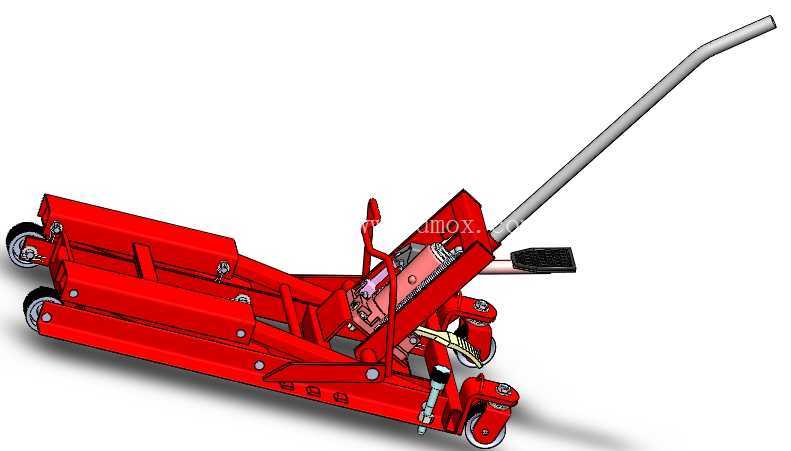

剪式液压摩托车举升维修作业机构

这款剪式举升机构主要面向摩托车维修、保养作业场景设计，适配中小排量摩托车、轻型 ATV 的日常检修需求，常见于街边摩托维修门店、机车俱乐部维保工位、个人玩家的车库作业区，解决传统卧式千斤顶支撑不稳、抬升后无作业平面、无法固定车体的痛点，能将整车抬升至符合人体工程学的操作高度，减少维保人员弯腰俯身的作业强度，覆盖换机油、轮胎拆装、制动系统检修、链条调整、外观件改装等常规作业场景。

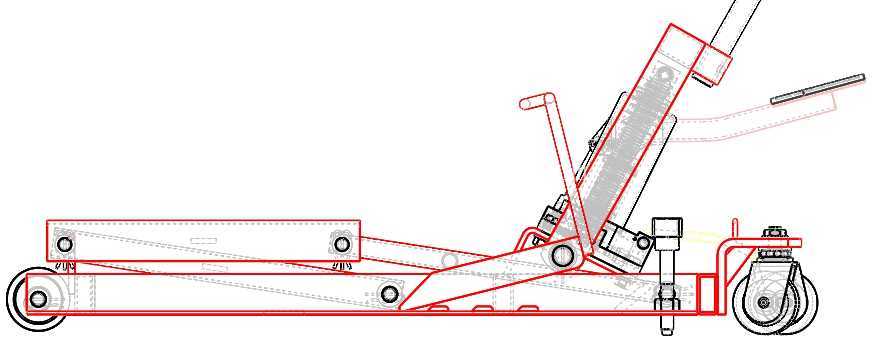

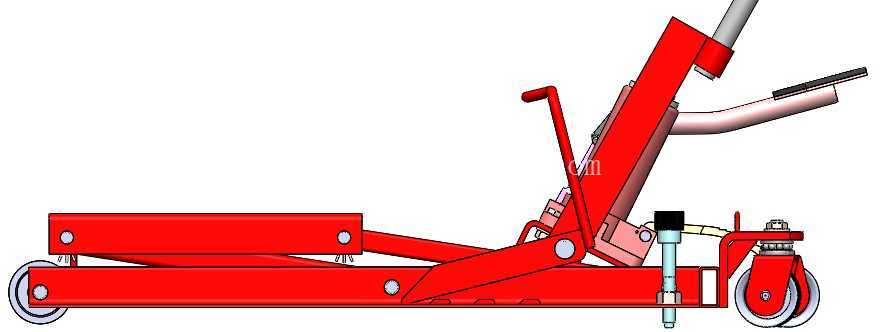

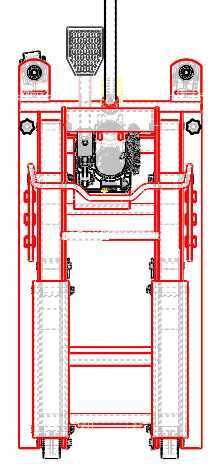

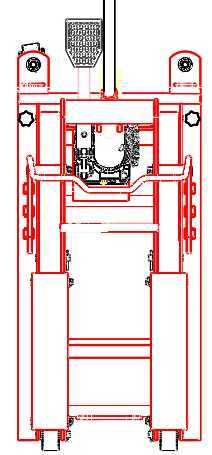

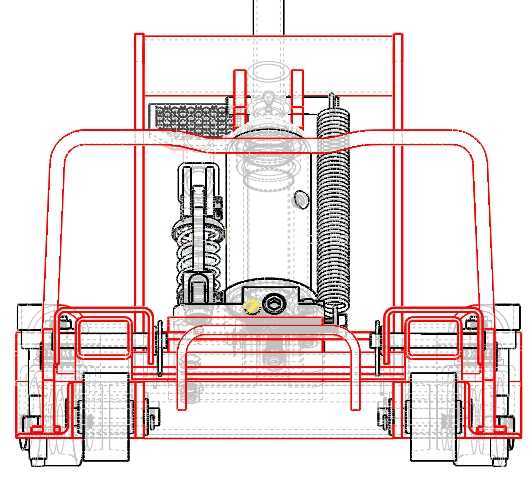

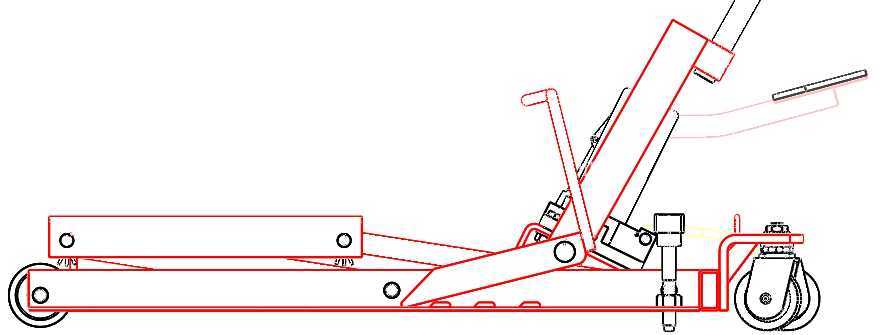

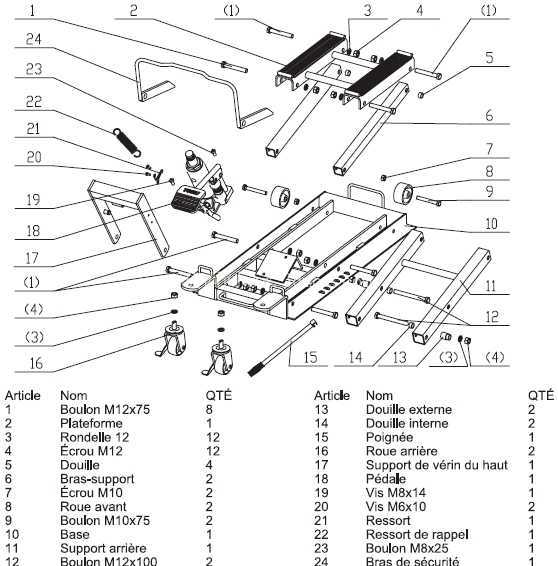

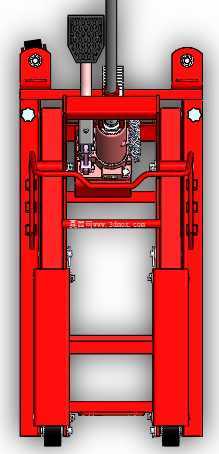

从结构设计逻辑来看，整机采用低位剪式布局，底座框架采用矩形型钢焊接成型，整体做了下沉式设计，最低工位高度控制在10厘米以内，无需额外搭建坡道即可让摩托车直接推行至承载平台上，适配市面上绝大多数常规摩托车的底盘离地间隙；底座一端设置两个定向脚轮，另一端配置带锁止结构的固定支腿，非作业状态下可倾斜整机依靠脚轮短距离转移工位，作业时支腿接触地面配合脚轮形成四点支撑，避免抬升过程中出现侧滑、倾覆风险。剪臂组件采用内外双层X型剪叉结构，每侧剪臂分为内臂与外臂，通过中心枢轴销形成转动副，剪臂下端一侧通过固定销与底座铰接，另一侧安装滑动铜套嵌入底座的C型滑槽内，抬升过程中滑动端沿滑槽线性位移，保证剪叉开合过程的运动轨迹稳定，剪臂与销轴的配合面预留了润滑脂注油通道，长期使用可定期注油减少铰接副磨损。

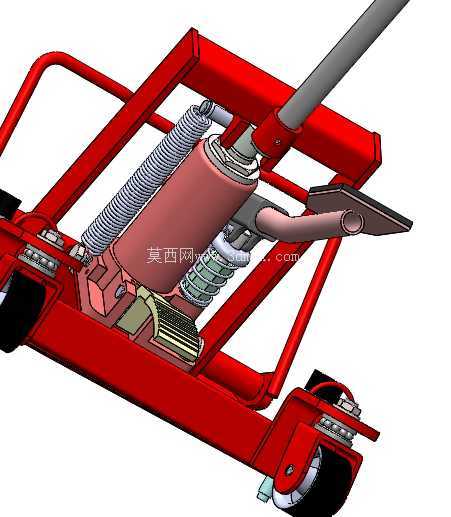

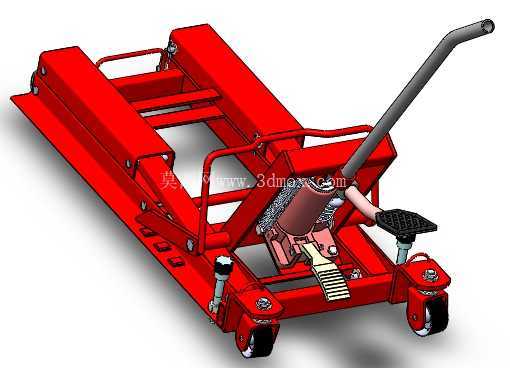

驱动部分采用手动液压顶升结构，液压油缸以对角线布局安装在两组剪臂之间，油缸伸出时推动剪叉夹角缩小从而带动顶部平台平稳抬升，手动压杆设置在机身侧方，操作行程符合站立操作的施力角度，单次压动的顶升行程经过匹配调校，既不会因为行程过小导致压动次数过多，也不会因为行程过大导致抬升速度过快出现冲击；液压回路集成了卸压释放阀，通过端部的释放拨杆控制，缓慢扳动即可控制平台下降速度，避免快速下落造成车体磕碰。顶部承载平台采用花纹钢板拼接成型，平台前端设置可拆卸的前轮限位钳块，可根据摩托车前轮直径调整夹紧范围，后轮位置预留了可调节的挡块安装孔位，车辆驶上平台后可通过前后限位结构固定车轮，避免抬升过程中车体移位；平台侧面预留了多个绑带挂点，抬升较重车型时可额外用绑带辅助固定车体。

安全控制层面，剪臂上设置了齿形锁止机构，抬升到指定作业高度后锁齿会自动卡入对应卡槽，形成机械硬支撑，即使液压回路出现泄压也不会出现平台下坠的风险，需要下降时必须手动拨开锁止手柄才能操作卸压阀，从结构上避免误操作带来的安全隐患；平台抬升到最大设计高度时，剪臂滑动端会触发底座上的限位挡块，避免剪叉过度开合超出结构受力极限。整机的安装边界对作业地面要求较低，只要是平整的水泥地面即可放置使用，无需打膨胀螺栓固定，整体宽度控制在80厘米以内，长度约1.8米，闲置时可降到最低高度推入工位架下方存放，不会占用过多车间空间；铰接销轴采用45号钢调质处理，表面做淬火硬化处理，剪臂主体采用Q235型钢焊接后做去应力处理，避免长期承重出现结构变形，液压油缸的密封件选用耐油橡胶材质，适配常规液压油的工作温度范围，日常维护仅需定期检查液压油位、铰接点润滑状态即可，无需复杂的保养流程。
