CATIA设计机械师螺旋顶升支撑组件

　　这款螺旋顶升支撑结构，常被应用在小型设备检修工位、精密仪器调平场景、轻型工装夹具的高度微调环节，区别于大吨位液压千斤顶，它更侧重毫米级的精准高度调节与长期负载下的位置锁止，不会出现液压元件缓慢泄压导致的高度偏移问题，在对位置保持精度有要求的装配、检测场景中适配性极强。从结构组成来看，整套组件分为带安装孔的方形底座、中部梯形支撑肋板、顶部旋转接头、传动螺栓组、标准锁紧螺母与螺纹螺钉几个核心部分，所有尺寸均以毫米为单位进行参数化定义，每个零件的配合公差都做了对应约束，能直接导出工程图用于机加工生产。

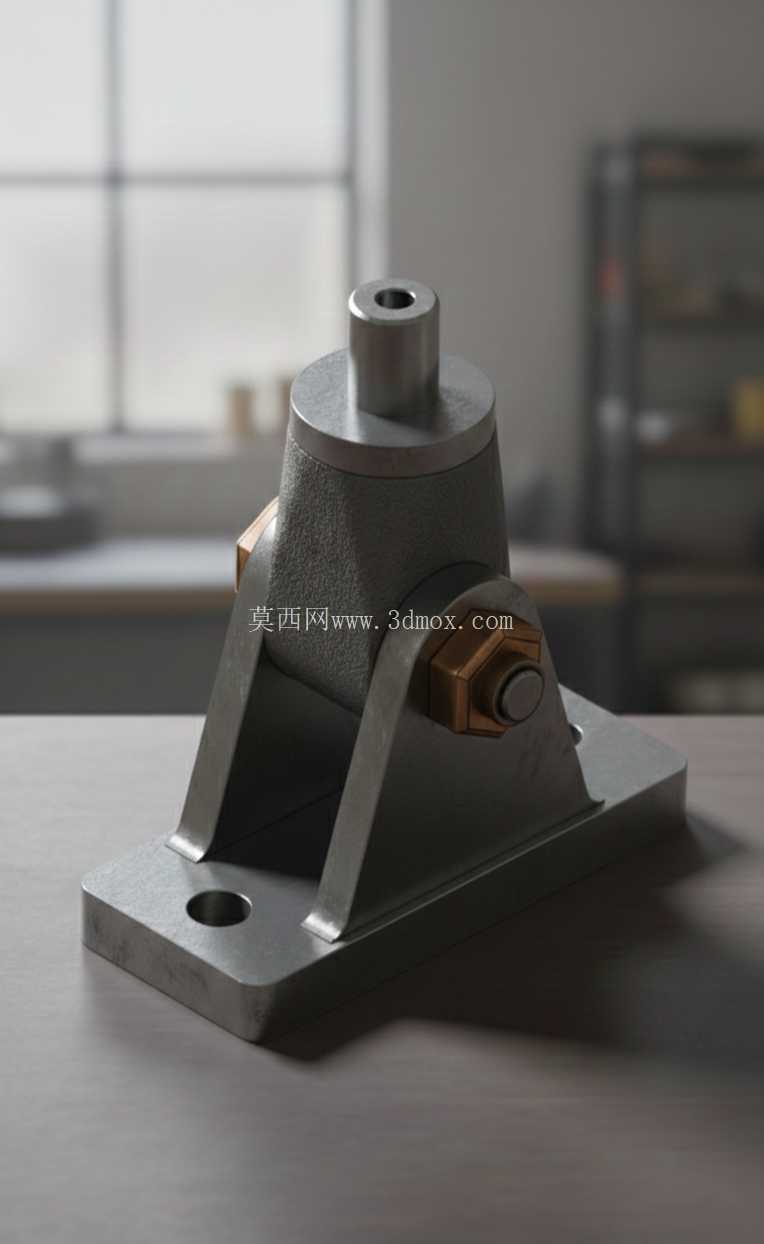

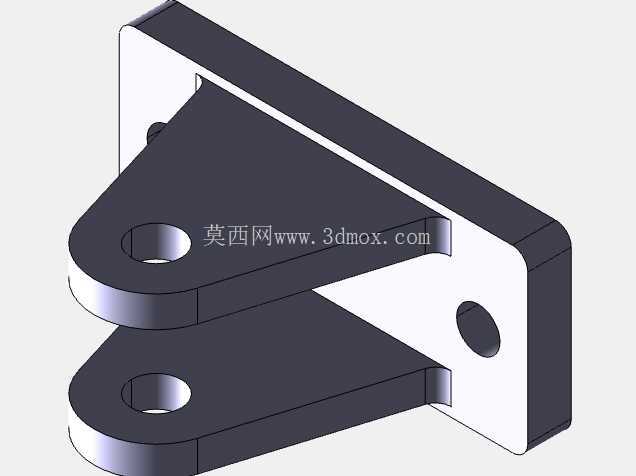

　　底座采用带两个对称安装通孔的平板结构，安装孔的中心距、孔径尺寸都匹配常见的工装台T型槽间距、以及小型设备底部的安装螺孔规格，安装时可以直接通过内六角螺栓穿过底座孔位固定在安装基准面，不需要额外加工转接板，降低现场安装的适配成本。中部的两块对称梯形肋板是主要的承力结构，肋板与底座、顶部套筒的连接位置都做了圆角过渡，避免应力集中在焊缝或者直角连接处，在承受偏载载荷时，肋板能将顶部的压力均匀分散到底座整个安装平面，不会出现局部应力过大导致的底座变形问题，肋板的厚度取值经过受力校核，在满足额定顶升载荷的前提下尽可能控制整体重量，方便单人搬运移位。

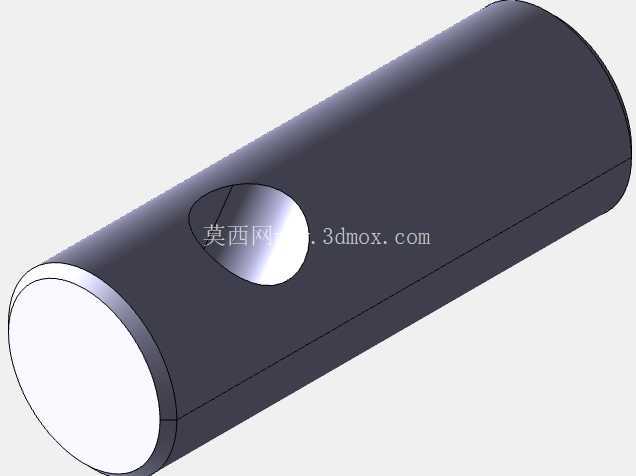

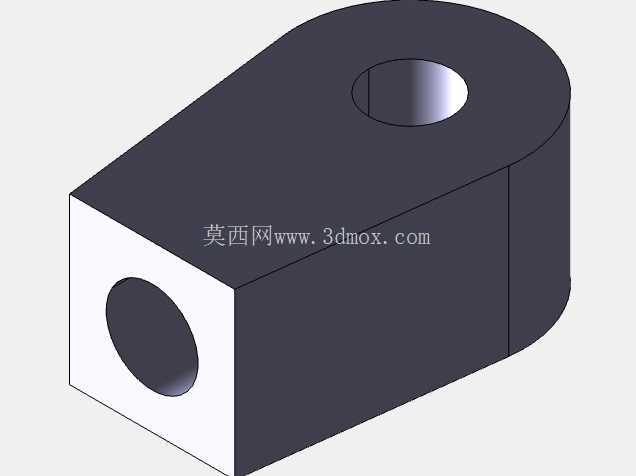

　　顶部的旋转接头是实现顶升动作的核心部件，内部加工有与传动螺栓匹配的梯形内螺纹，梯形螺纹的自锁性能优于普通三角螺纹，配合侧面的锁紧螺母，在调节到目标高度后拧紧锁紧螺母，就能完全锁死传动副的相对位置，即使承受交变载荷也不会出现螺纹回转导致的高度下降；旋转接头的顶部做了圆柱形定位凸台，凸台外径匹配常见的被支撑件底部定位孔尺寸，支撑时凸台可以嵌入被支撑件的定位孔内，避免顶升过程中被支撑件出现水平滑移，提升支撑稳定性。整套组件的设计思路遵循模块化拆分原则，每个零件都可以单独拆卸更换，当传动螺纹出现磨损后，只需要更换传动螺栓与顶部旋转接头的螺纹套即可，不需要整体报废整个支撑装置，降低后期维护成本。建模过程中先从底座的安装基准开始绘制草图，确定安装孔位的坐标与底座外形轮廓，再向上拉伸生成底座实体，之后绘制肋板的截面草图，通过拉伸、镜像命令生成两侧对称的支撑肋，再对连接位置做圆角处理；顶部套筒部分先绘制回转截面，通过回转命令生成基体，再在内孔位置切除出螺纹安装孔，绘制传动螺栓时采用参数化建模方式，将螺纹公称直径、螺距、螺杆长度都设置为可调整参数，后续如果需要适配不同顶升高度、不同载荷的场景，只需要修改对应参数就能快速生成新的零件模型，不需要重新绘制草图。

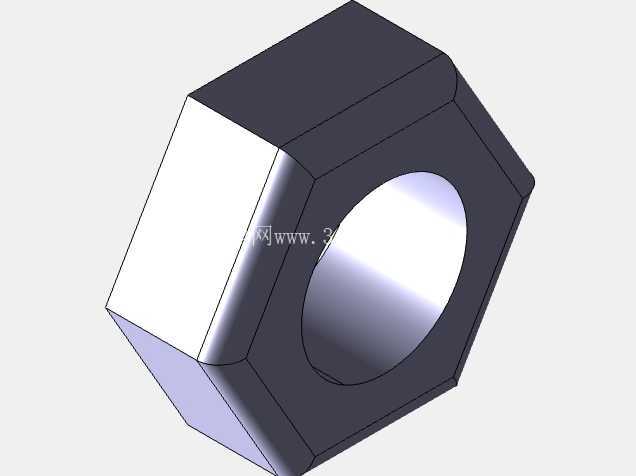

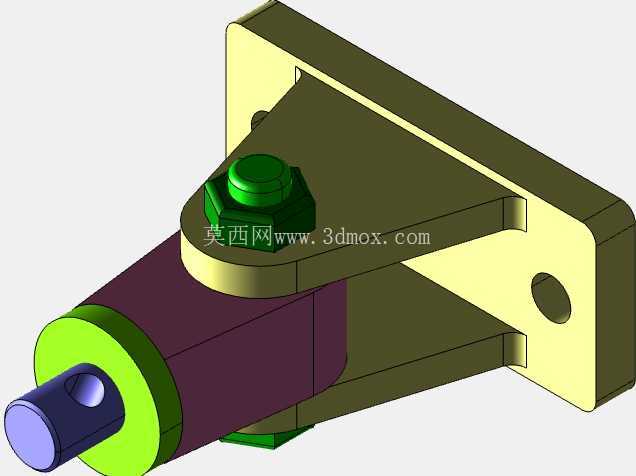

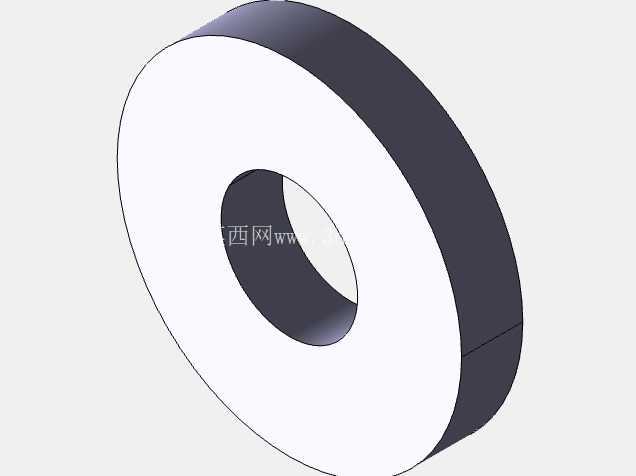

　　所有零件建模完成后，在装配环境下按照实际装配关系添加配合约束，先将底座设置为固定零件，再依次装配肋板、顶部套筒、传动螺栓、锁紧螺母、紧固螺钉，每个配合都对应实际装配的约束关系，比如同轴配合、面重合配合、螺纹副的螺旋配合，确保装配体可以模拟实际的顶升旋转动作，同时还能生成爆炸视图，清晰展示每个零件的装配顺序与相对位置，方便装配工人理解装配流程。在安装边界方面，整套组件收拢状态下的总高度较低，可以放入空间狭小的设备底部间隙，最大顶升高度覆盖小型设备检修、调平的常用高度区间，底座的外形尺寸不会占用过多安装平面空间，即使在密集排布的工装工位上也能灵活布置；被支撑件的接触面如果是不平整的毛坯面，顶部旋转接头的端面还可以根据实际需求更换为带球面调平的端盖，适配不同的接触面工况，避免出现点接触导致的应力集中压伤被支撑件表面。
