多规格通孔滚花法兰面铆接紧固件

在薄板类零部件的连接装配场景中，铆螺母是解决薄壁基材攻牙易滑牙、无法实现背面操作紧固的核心连接件，这类零件广泛应用在机箱机柜组装、钣金设备外壳拼接、汽车内饰件固定、家电金属壳体装配等场景，尤其适合基材厚度在0.5mm到3mm之间的薄壁板件，不需要在基材上加工内螺纹，通过压铆或者拉铆的工艺就能实现可靠的内螺纹承载结构，避免了焊接螺母带来的基材变形、焊渣残留、螺纹错位等问题。

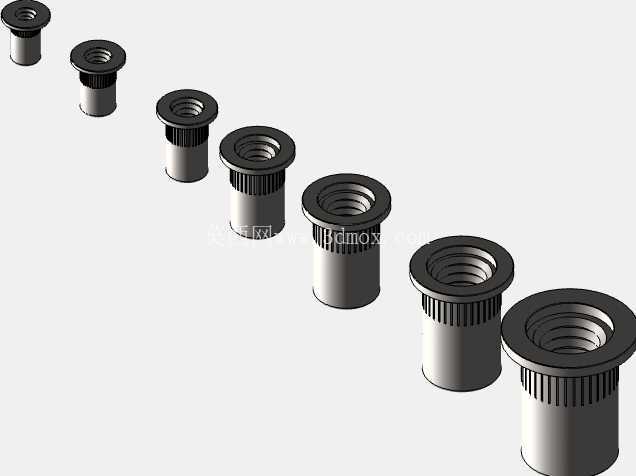

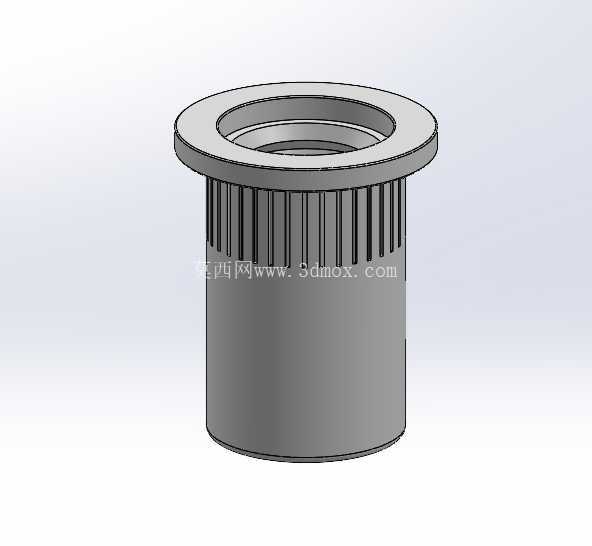

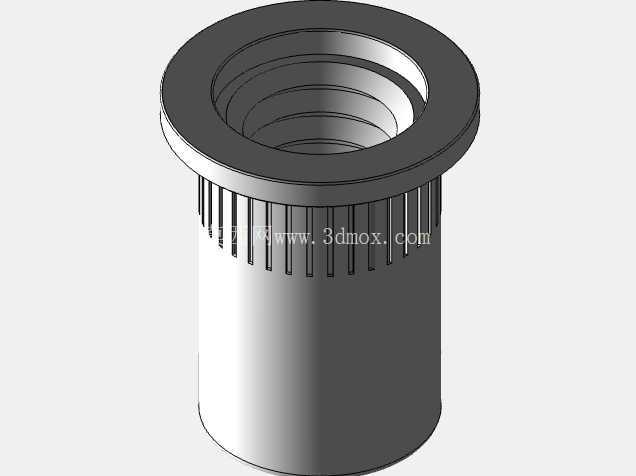

本次设计的铆螺母覆盖M3到M12全系列常用公制规格，整体采用带法兰盘的柱式结构，法兰端面为平整圆形，安装后法兰面完全贴合基材表面，能够有效分散铆接后的压应力，避免薄基材在铆接位置出现压痕、塌陷甚至开裂的问题，同时法兰盘的限位作用可以控制铆接后的螺母嵌入深度，保证螺纹孔的轴向位置精度，适配不同厚度的安装板材。螺母柱身靠近法兰的位置设计了竖直滚花结构，这部分滚花在铆接完成后会嵌入基材的预冲孔内壁，形成周向的防滑锁止结构，能够有效承受螺纹连接时的扭转力矩，避免螺母在拧入螺栓时跟转，保证连接的可靠性，滚花的齿形采用直纹设计，齿高根据规格不同做了差异化匹配，小规格M3、M4的滚花齿高控制在0.2mm左右，避免齿高过大撑裂薄基材，大规格M10、M12的滚花齿高提升到0.4mm，保证足够的抗扭承载力。

从设计思路上，首先要匹配不同规格的预冲孔尺寸，每个规格的螺母柱身外径都对应标准的铆接预冲孔公差，比如M3规格适配4.2mm的预冲孔，M6规格适配8.8mm的预冲孔，公差控制在H12级别，既保证铆接时螺母能够顺利放入孔内，又不会因为间隙过大导致铆接后松动。内螺纹的精度统一采用6H级，适配常用的4.8级、8.8级外六角螺栓或者机螺钉，螺纹有效深度根据规格做了对应设计，保证螺栓拧入后有足够的啮合牙数，满足不同载荷等级的连接需求，比如M3规格螺纹有效深度不小于4mm，M12规格螺纹有效深度不小于12mm，能够承受对应规格螺栓的保证载荷。

安装边界方面，这类铆螺母要求安装位置距离板材边缘的最小距离不小于螺母法兰盘半径的1.5倍，避免铆接时板材边缘出现开裂，同时铆接位置的板材背面需要预留足够的避让空间，保证拉铆或者压铆设备的枪头能够顺利到位，不同规格的铆接压力也做了对应匹配，小规格铆接力在8kN到12kN之间，大规格铆接力控制在25kN到35kN之间，不会对常规冷轧钢板、铝合金板、不锈钢板等常见基材造成过度损伤。柱身的光滑段设计在滚花结构下方，这部分尺寸略小于预冲孔直径，安装时起到导向定位的作用，能够让螺母快速对准安装孔，提升装配效率，柱身末端做了微小的倒角处理，避免放入孔时刮伤孔壁的涂层或者镀层，也能减少铆接时的材料剪切阻力。

在实际选型过程中，设计人员需要根据基材的材质、厚度、连接载荷大小选择对应规格的铆螺母，比如铝合金基材上尽量选择铝制或者铜制铆螺母避免电化学腐蚀，不锈钢基材上选择同材质的不锈钢铆螺母保证防锈能力，承受动载荷的连接位置可以选择带防滑齿或者更高强度等级的铆螺母，而静态的机箱外壳连接选择普通碳钢镀锌铆螺母就能满足使用需求。这类滚花法兰铆螺母相比普通的光身铆螺母，抗扭性能提升40%以上，在需要频繁拆装的连接位置也能保持稳定的连接性能，不会因为多次拧动螺栓出现螺母松动、跟转的问题，同时法兰盘的存在也增大了和基材的接触面积，在软质基材比如铝板、塑料板上使用时，能够有效降低接触面的压强，避免基材被压溃。
