KCD1三档三脚黑色船型翘板开关

日常做小型电控箱、桌面测试治具、小家电控制回路改款的时候，KCD1这类船型开关是选型表里出现频率极高的元件，这次还原的三档开-关-开版本，刚好适配需要双回路切换、或者两档功能选择的低压/强电小功率场景，比如小型电动工具的正反转切换、DIY电源的输出档位选择、车载改装设备的双路供电切换，都能用到这个规格的开关。

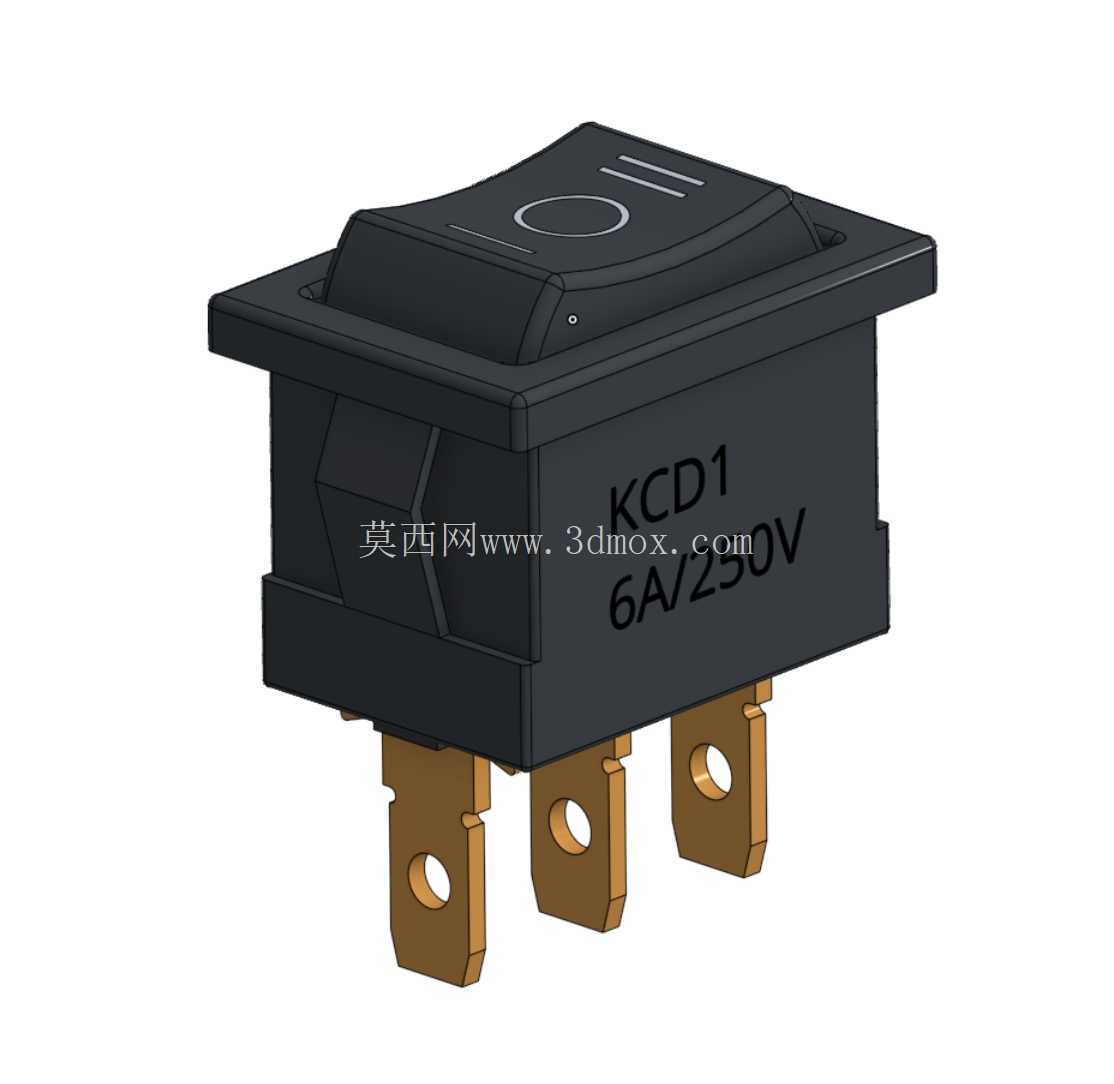

从实际使用的角度说，这类开关的安装边界是结构设计阶段最先要卡准的参数，它采用嵌入式卡装结构，面板部分是带法兰边的方形基座，安装时需要在面板上开出对应尺寸的方孔，基座两侧自带弹性卡扣，推入安装孔后卡扣会自动卡在面板背面，不需要额外打螺丝固定，装配效率比螺纹固定的按钮开关高很多，适合批量生产的小家电、桌面设备使用。外露的操作翘板是弧形凸起设计，表面做了防滑的凹凸标识，中间位置是断开档，两侧分别对应两个接通档位，操作时的按压行程清晰，档位切换时有明确的触感反馈，不会出现档位模糊导致的误操作。

接线端采用三个插片式铜脚，插片厚度和宽度适配常规的6.3mm冷压端子，不需要焊接，直接把端子压接好导线插上去就能完成接线，现场改装或者生产线装配都很方便，铜脚表面做了镀锡处理，长期使用不容易氧化，接触电阻稳定，标称6A/250V的载流能力，足够覆盖绝大多数小功率控制回路的需求，不管是220V市电回路的小功率设备，还是12V/24V低压直流回路的大电流负载，只要在额定参数范围内都能可靠工作。

做这个模型的时候，是拿实际零件用卡尺逐点测绘的，所有安装尺寸都和实物一致，包括安装孔的开孔尺寸、插脚的间距、翘板的操作高度、基座的嵌入深度，这些结构设计时需要干涉校验的尺寸都做了1:1还原，不会出现模型装到装配体里和实际零件尺寸不符的问题。建模的时候特意还原了开关表面的标识细节，翘板上的档位标识、基座侧面的型号和参数刻印都和实物对齐，做渲染或者装配示意的时候能直接用，不需要后期再补贴图。

从结构可靠性上看，这款开关的基座采用黑色阻燃电木材质，耐高温、绝缘性能好，即使触点打火也不容易出现基座融化起火的问题，内部触点采用银合金材质，频繁通断也不容易出现触点氧化烧蚀的问题，机械寿命足够满足日常设备的使用需求。设计选型的时候要注意，三档版本的中间位置是断开档，两侧分别接通两个独立回路，接线的时候要区分公共脚和两个档位脚，不要接错线导致功能异常；安装面板的厚度要匹配卡扣的卡接范围，面板太薄容易卡不紧出现开关松动，面板太厚会导致卡扣没法完全弹出，装上去之后容易掉出来。

很多刚做结构设计的新人容易忽略这类小元件的安装空间预留，除了面板上的开孔尺寸，还要注意开关背面的接线空间，三个插脚接完冷压端子之后会有一定的突出长度，外壳内部要预留足够的深度，避免端子顶到内部的PCB或者其他结构件，同时还要预留导线的弯曲半径，不要让导线被基座压住导致绝缘皮破损。另外翘板的操作端要突出面板一定高度，既不能太高容易被误碰，也不能太低导致操作的时候按不动，这个高度尺寸在模型里已经按实物做了还原，导入装配体之后直接就能校验操作面的高度是否合理。

这类开关的应用场景非常广，从家用的插排、小家电，到工业场景的小型控制盒、测试治具，再到车载改装的电控面板，都能看到它的身影，核心原因就是结构简单、成本低、装配方便、可靠性高，不需要复杂的安装结构就能快速集成到设备上。做三维建模的时候，这类标准件的模型精度直接影响后续的结构设计效率，如果模型尺寸不准，开模或者做面板加工的时候就会出现安装孔位不对、开关装不进去的问题，所以测绘的时候每一个尺寸都反复核对了实物，包括卡扣的弹性变形量、插脚的倒角角度这些容易被忽略的细节，都做了还原，确保模型导入之后能直接用来做干涉检查、装配模拟，不需要再反复调整尺寸。
