HYDAC OF7S便携式液压油过滤装置

在液压系统运维现场，油液清洁度直接决定元件寿命与系统运行稳定性，这款便携式过滤装置正是针对现场零散滤油需求开发的专用设备，区别于固定式滤油站的大流量、固定点位作业特性，它的核心定位是适配小流量、移动化的油液处理场景。日常设备调试阶段，新加注的液压油往往存在运输、存储过程中混入的颗粒杂质，直接启动系统极易造成伺服阀、柱塞泵等精密配合面的划伤，此时可将该装置接入油箱循环回路，在系统充液阶段完成在线过滤，避免杂质进入核心元件流道。针对小型液压系统的离线维护场景，比如小型压机、试验台液压站、工程机械现场补油作业，不需要拆解管路连接大型滤油设备，单人即可携带该装置完成作业，大幅降低现场运维的设备投入与工时消耗。

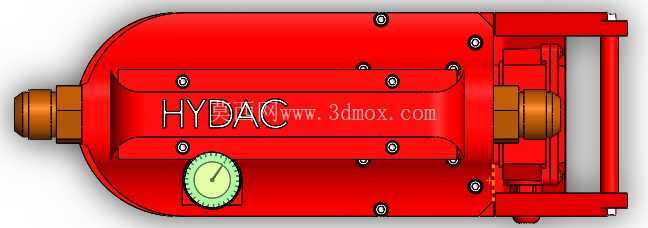

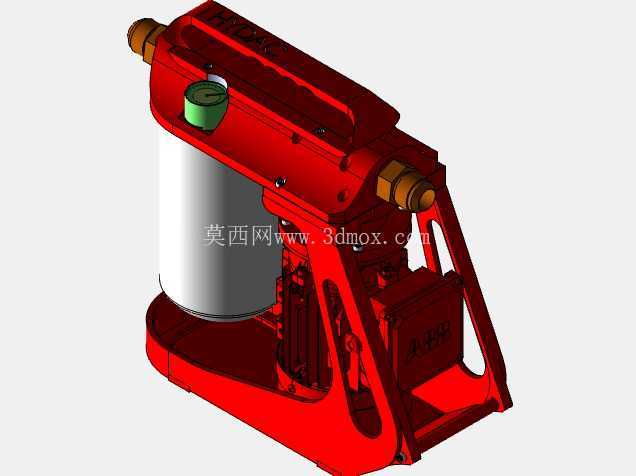

从功能配置来看，该装置核心参数围绕现场实用需求设定，15升/分钟的流量刚好匹配小型油箱的循环速率，既不会因流量过大造成滤芯表层杂质快速堆积形成架桥，也不会因流量过低拉长滤油作业周期。3.5bar的最大工作压力适配绝大多数开式液压系统的回油、补油管路压力等级，不需要额外加装减压元件即可直接接入回路。过滤精度覆盖3μm至20μm区间，可根据现场油液污染等级更换对应精度的旋装滤芯，针对新油加注场景可选用3μm高精度滤芯拦截细微颗粒，针对系统冲洗阶段的大颗粒杂质可选用20μm粗滤芯提升纳污量，降低耗材更换成本。装置头部集成的背压指示器是非常实用的设计，不需要额外加装压差传感器，运维人员通过指针位置即可判断滤芯饱和状态，当指针移出绿色区域时，说明滤芯两侧压差已达到阈值，此时更换滤芯即可，避免滤芯击穿造成二次污染。

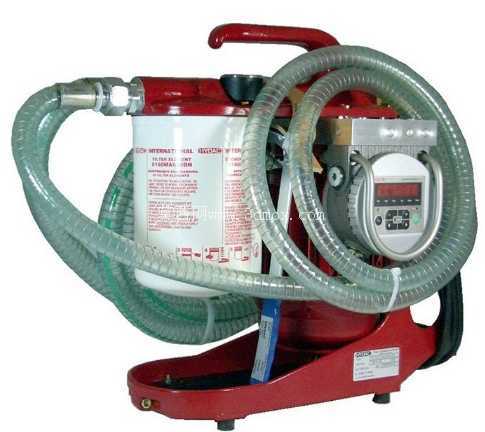

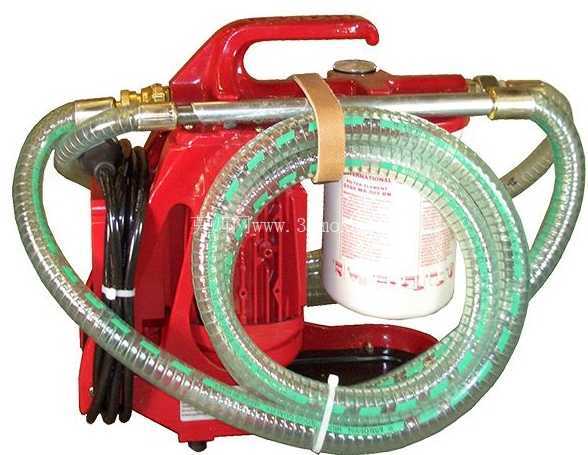

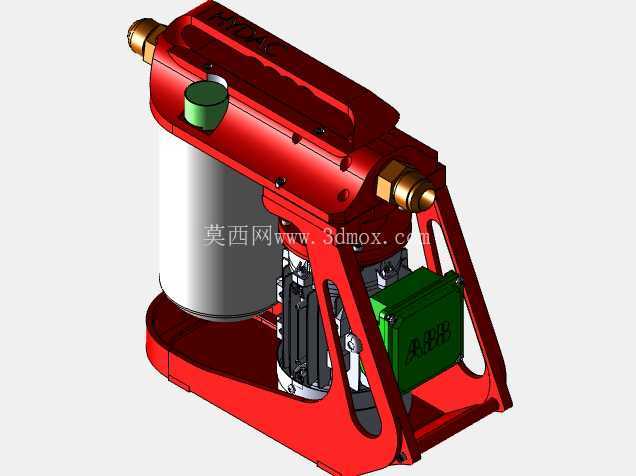

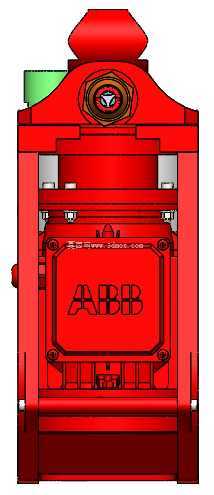

结构设计层面，这款装置充分考虑了现场作业的复杂工况，整体采用框架式承载底座搭配顶部提手的结构，底座预留的防滑脚垫可在凹凸不平的车间地面、设备检修平台上稳定放置，不会因泵组运行振动出现滑移。进出油口采用快插式接头设计，配套的透明钢丝软管可直接与油箱、系统管路快速对接，不需要额外加工过渡接头，作业完成后可将软管盘绕在装置主体外侧，不需要额外整理收纳，减少现场作业的准备时间。针对现场可能出现的误操作风险，设计上也做了对应防护：由于油箱与装置之间可能存在液位差，作业完成后必须拆除吸入/压力软管，避免出现不受控的流体自流泄漏；OF7K版本还配置了干运行保护结构，可支持最长60小时的干运行工况，即使现场出现误操作未提前灌泵、或者油箱抽空，也不会造成泵体内部密封件、叶轮的干磨损坏，大幅降低设备误操作损坏概率。如果需要更高等级的油液清洁度监控，还可在装置上集成CS1000污染传感器，实时输出ISO/SAE/NAS标准对应的油液清洁度等级，不需要额外取样送检，现场即可判断滤油效果。

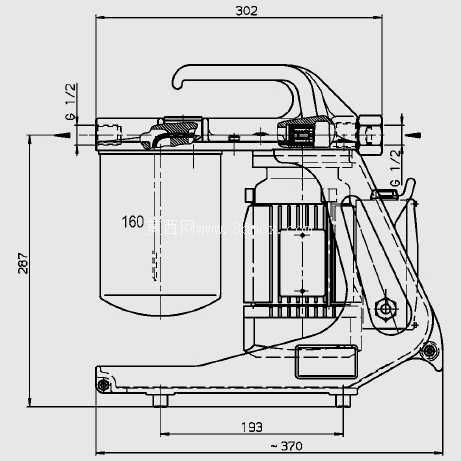

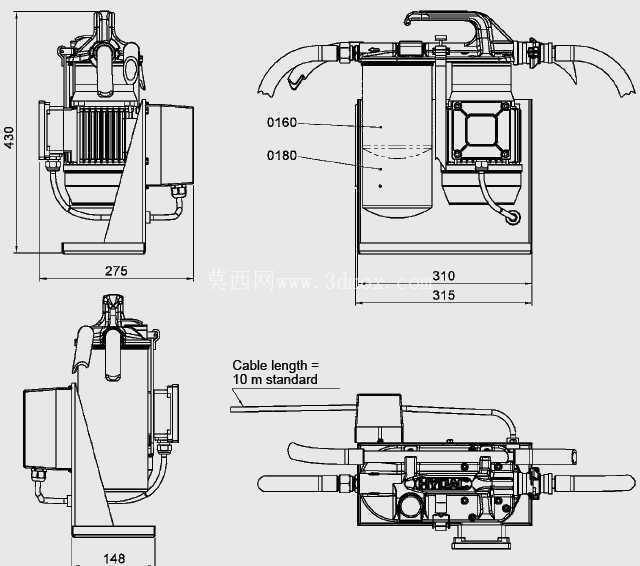

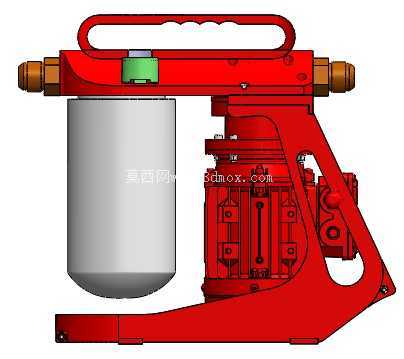

从安装与适配边界来看，装置整体轮廓尺寸约为400×300×200mm，整机重量约20kg，这个尺寸刚好可以放入常用的运维工具柜、工程车后备箱，不需要占用专门的存储位置。驱动单元可选交流、直流或者压缩空气驱动版本，针对有工业电源的车间场景可选用交流驱动版本，针对野外无电源的工程机械现场可选用直流或者气动驱动版本，适配不同作业场景的动力条件。装置可处理的介质涵盖符合DIN51524标准的矿物油以及HLPD流体，覆盖绝大多数工业液压系统、移动液压设备的用油类型，不需要针对不同介质更换专用密封件，减少运维备件储备。在离线颗粒去除作业中，该装置可作为独立的肾形循环回路长期接入小型液压站，持续过滤系统运行过程中产生的磨损颗粒、外界侵入的杂质，维持油液清洁度在目标等级，延长液压油换油周期，降低核心元件的磨损速率。

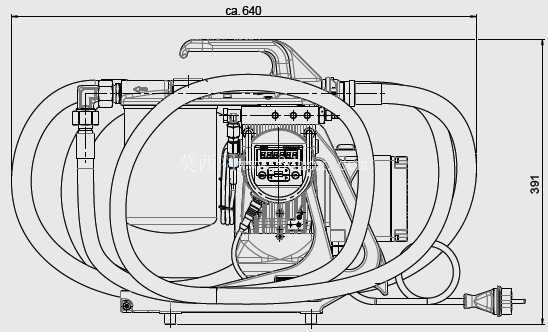

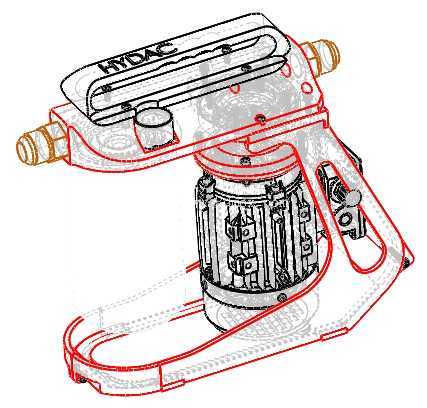

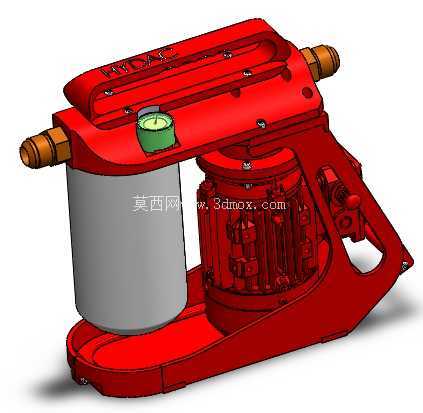

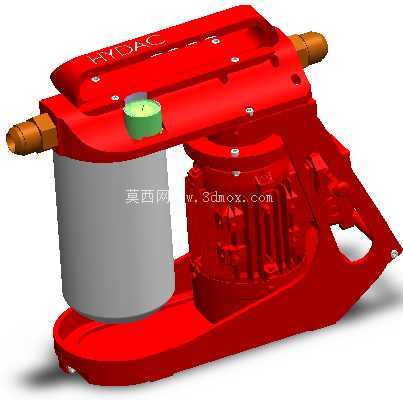

实际建模过程中需要重点关注几个配合边界：一是旋装滤芯与滤头的连接螺纹密封，需要预留足够的密封圈压缩量，同时保证滤芯更换时的操作空间，不会被周边的软管、泵体结构干涉；二是泵体与电机的同轴度装配公差，由于是便携移动式设备，框架存在一定的形变余量，同轴度公差需要控制在合理范围，避免运行过程中出现振动过大、密封件早期磨损的问题；三是软管盘绕的空间预留，需要保证两根2米长度的进出油软管可以顺畅盘绕在装置外侧，不会与提手、控制面板出现干涉，同时盘绕后不会遮挡滤芯更换的操作空间；四是控制面板的防护等级，由于现场作业可能存在油液飞溅、淋雨的情况，面板与壳体之间的密封需要做对应设计，避免油液、水汽进入控制单元造成故障。
