碟式离心分离机工业设备三维结构

　　这款碟式结构的离心分离设备，核心应用场景覆盖动植物油脂精炼、船舶燃油净化、工业润滑油再生、食品发酵液澄清、化工悬浮液固液分离等多个工业领域，在连续化生产的流体处理工段中承担核心分离工序，可在不停机的状态下完成轻重相物料的连续排出，适配24小时连续运行的生产线工况。从实际用途来看，该设备依靠高速旋转产生的离心力场，将混合物料中密度不同的固相、重液相、轻液相快速分层，相比传统重力沉降设备，分离效率可提升数十倍，能够处理重力沉降难以分离的微米级细小颗粒与乳化态混合液，比如在船舶动力系统中，可去除燃油中的水分与机械杂质，避免高压油泵、喷油嘴出现磨损卡滞故障；在植物油精炼工段，可脱除毛油中的磷脂、皂脚与固体残渣，为后续脱色、脱臭工序提供合格的进料。

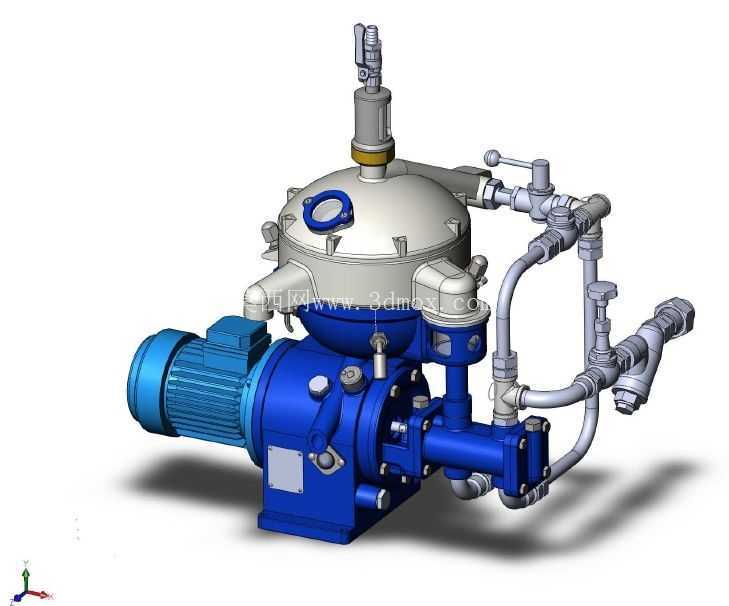

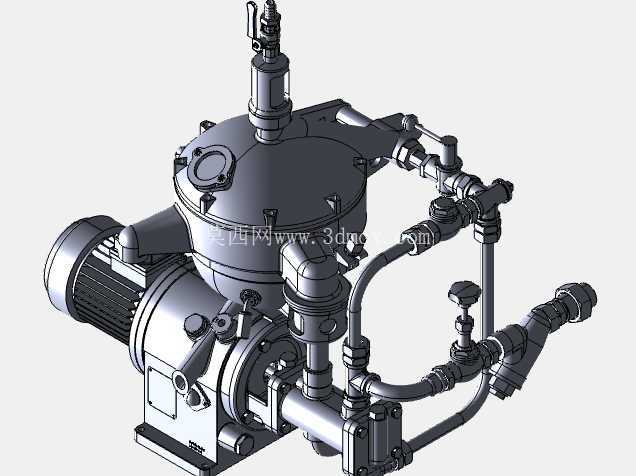

　　从功能特性上看，设备采用卧式电机直联驱动结构，省去了皮带传动带来的打滑、张紧维护问题，传动效率更高，运行振动控制在较低区间；转鼓部分集成了多层叠置的锥形碟片组，物料进入转鼓后会在碟片间隙内形成薄层流动，大幅缩短了固相颗粒的沉降距离，细小颗粒可快速附着在碟片表面并沿锥面滑向转鼓内壁，轻重液相则分别沿不同通道排出，分离后的液相澄清度可满足多数工业工段的进料要求；设备顶部设置了调节手轮与控制阀组，可根据进料物料的密度差调整重液相出口的背压，适配不同物性的物料分离需求，侧面布置的进出料管路采用法兰快接结构，现场安装时可快速对接工艺管线，减少现场配管的工作量。

　　设计思路上，整体采用模块化布局，驱动电机、传动箱、转鼓总成、进出料管阀四个模块独立拆分，日常维护时可单独拆卸转鼓部分进行碟片清洗与密封件更换，无需拆解整体管线；传动箱内部采用飞溅润滑结构，内置的轴承选型匹配了高速旋转工况的载荷要求，可承受转鼓高速旋转带来的径向与轴向载荷，同时在传动端设置了密封结构，避免润滑油进入转鼓区域污染物料；底座采用一体化铸铁结构，自身重量可抵消高速运行产生的振动，无需额外制作厚重的混凝土安装基础，降低现场安装的土建成本。

　　外形尺寸与安装边界方面，设备整体长度方向以电机输出轴为基准，驱动端到最远管路出口的尺寸控制在紧凑区间，宽度方向不超过底座两侧的安装孔位范围，高度方向顶部的排气阀接口为最高点，安装时需预留顶部至少300mm的操作空间，用于日常检查与排气阀维护；底座上的安装孔采用长圆孔设计，允许现场安装时存在±5mm的位置偏差，降低基础预埋的精度要求；侧面的进出料接口中心高度统一，对接工艺管线时无需做高低位变径处理，进料口位于设备侧下方，出料口分别位于侧上方与顶部，可利用物料自身重力辅助排液，减少出料泵的扬程需求。建模过程中对所有配合面做了公差匹配，比如转鼓与主轴的配合采用过渡配合公差，密封槽的尺寸完全适配标准O型圈规格，管阀接口的法兰尺寸符合通用管路标准，结构工程师可直接参考该模型完成设备选型、安装布局设计与配套管线的三维排布，也可在此基础上针对特定物料的分离需求做局部结构调整，比如更改碟片数量、调整出液口通径来适配不同处理量的工况要求。
