适配Meshtastic的Heltec V3设备H1外壳结构

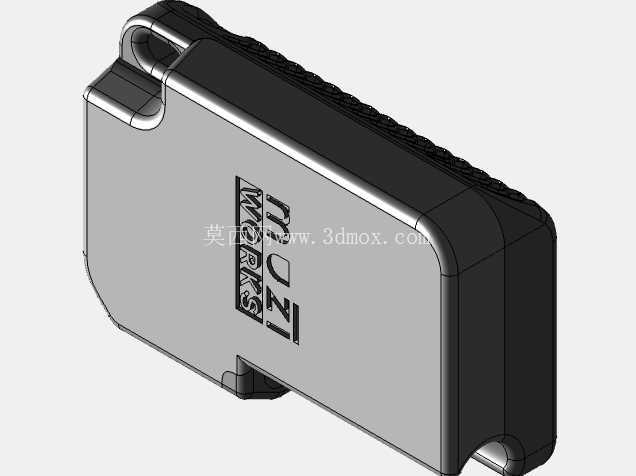

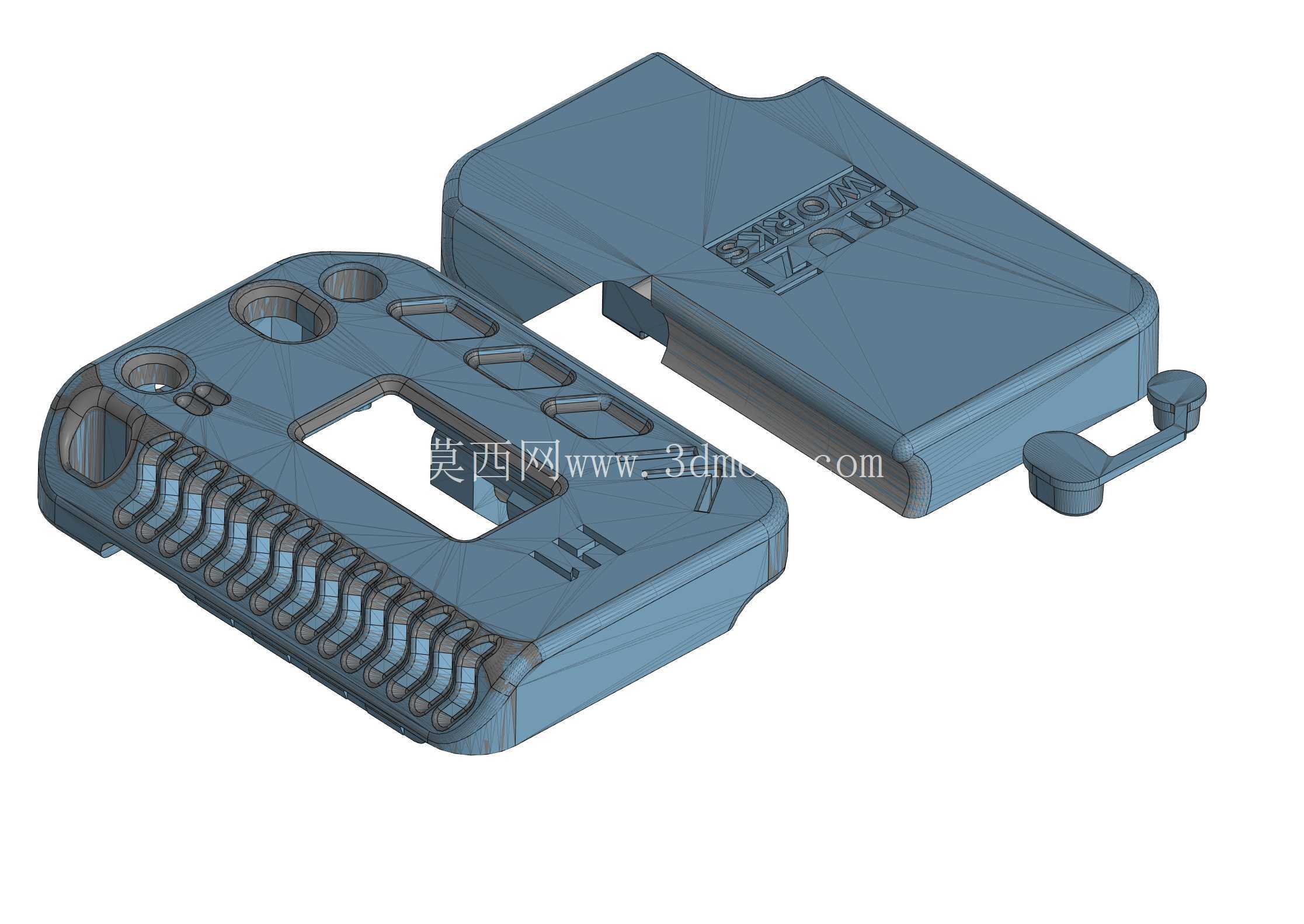

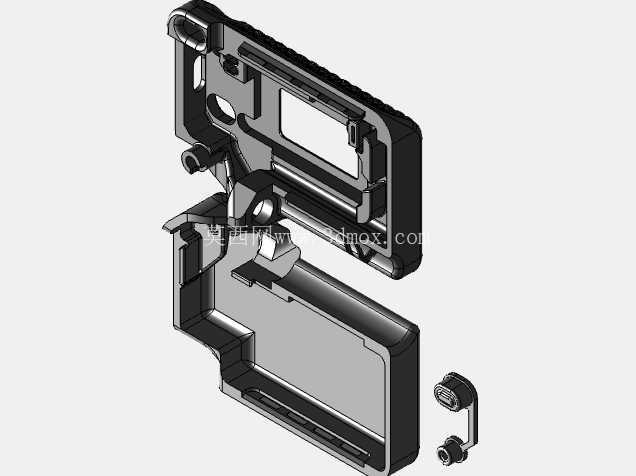

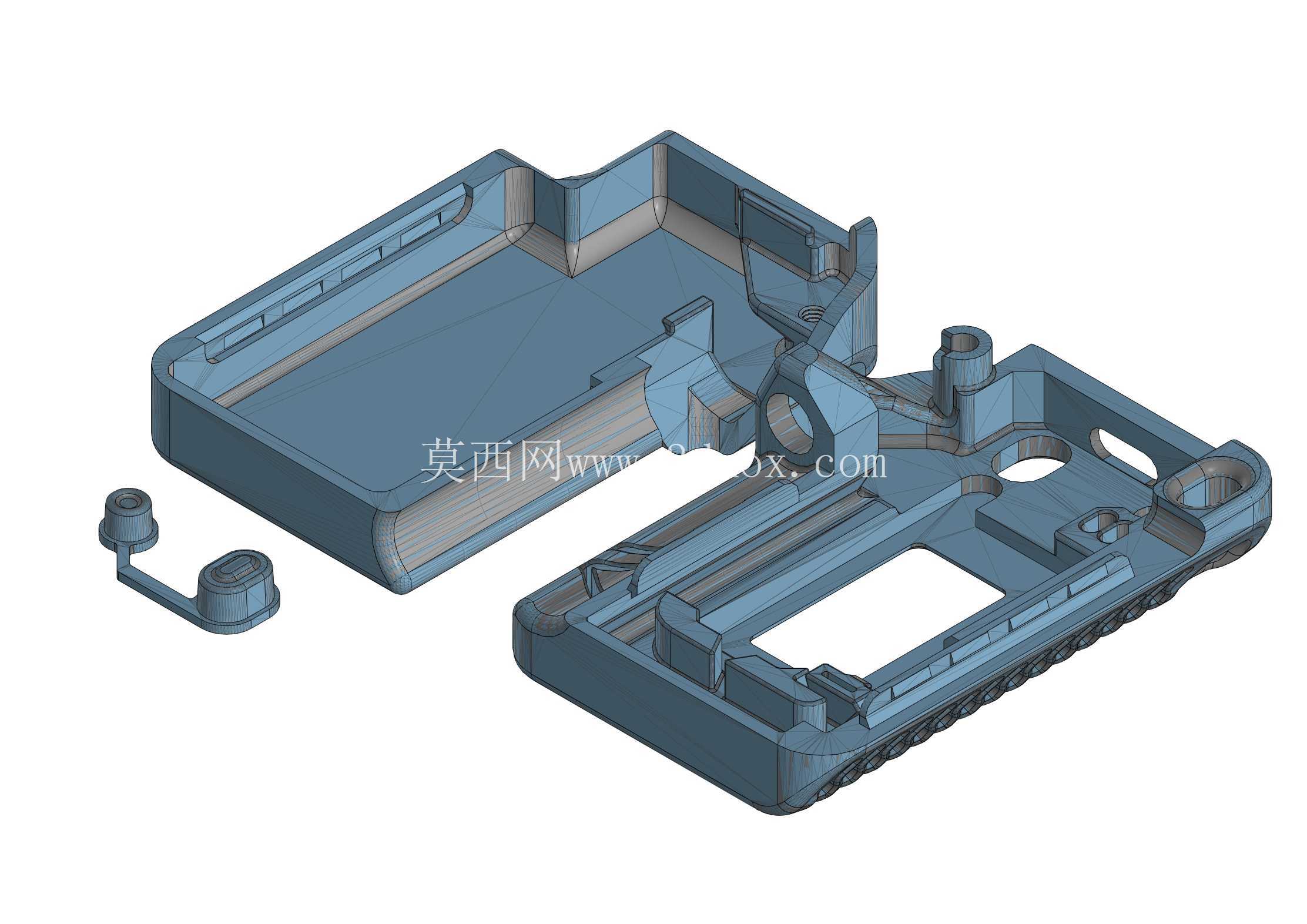

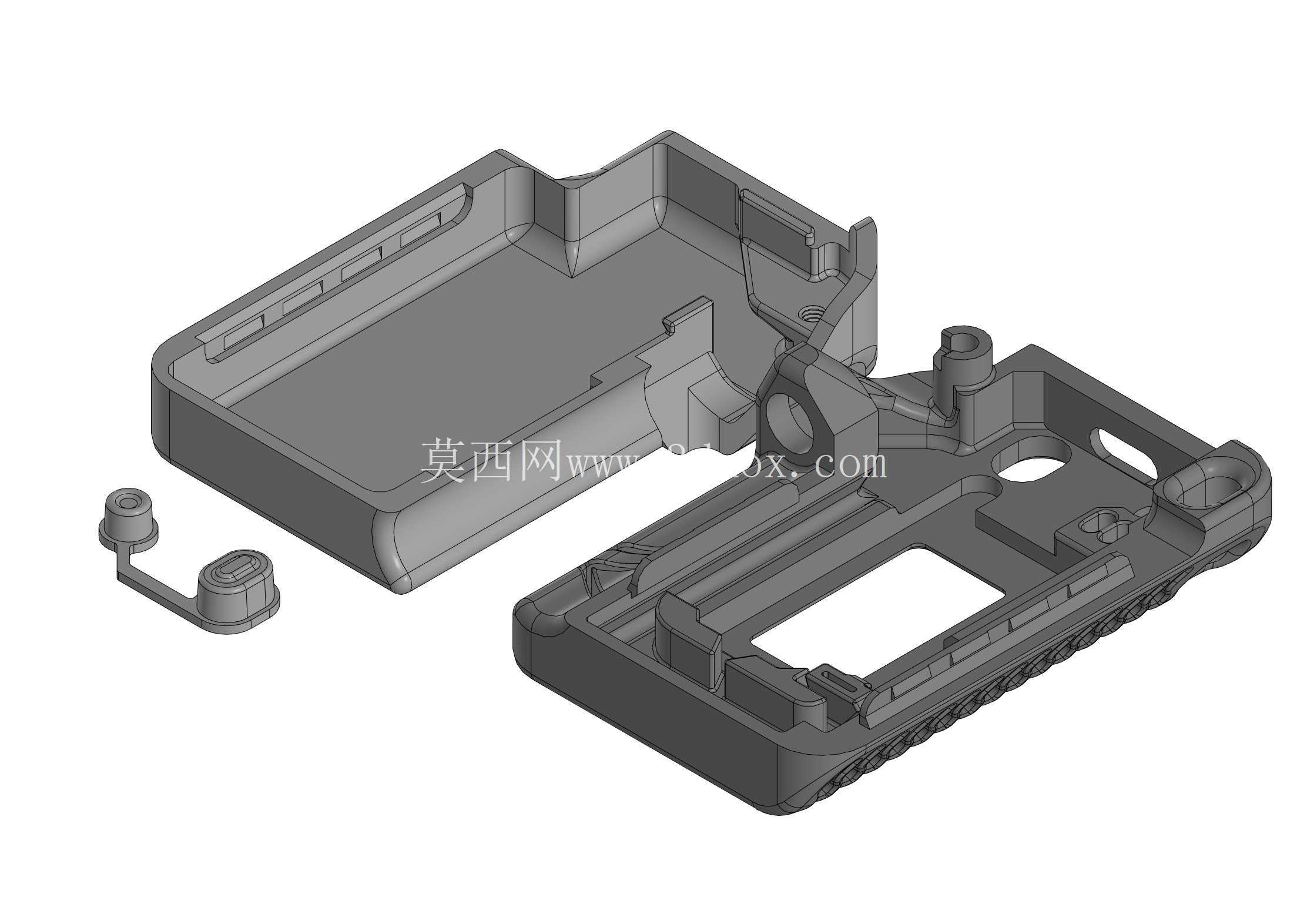

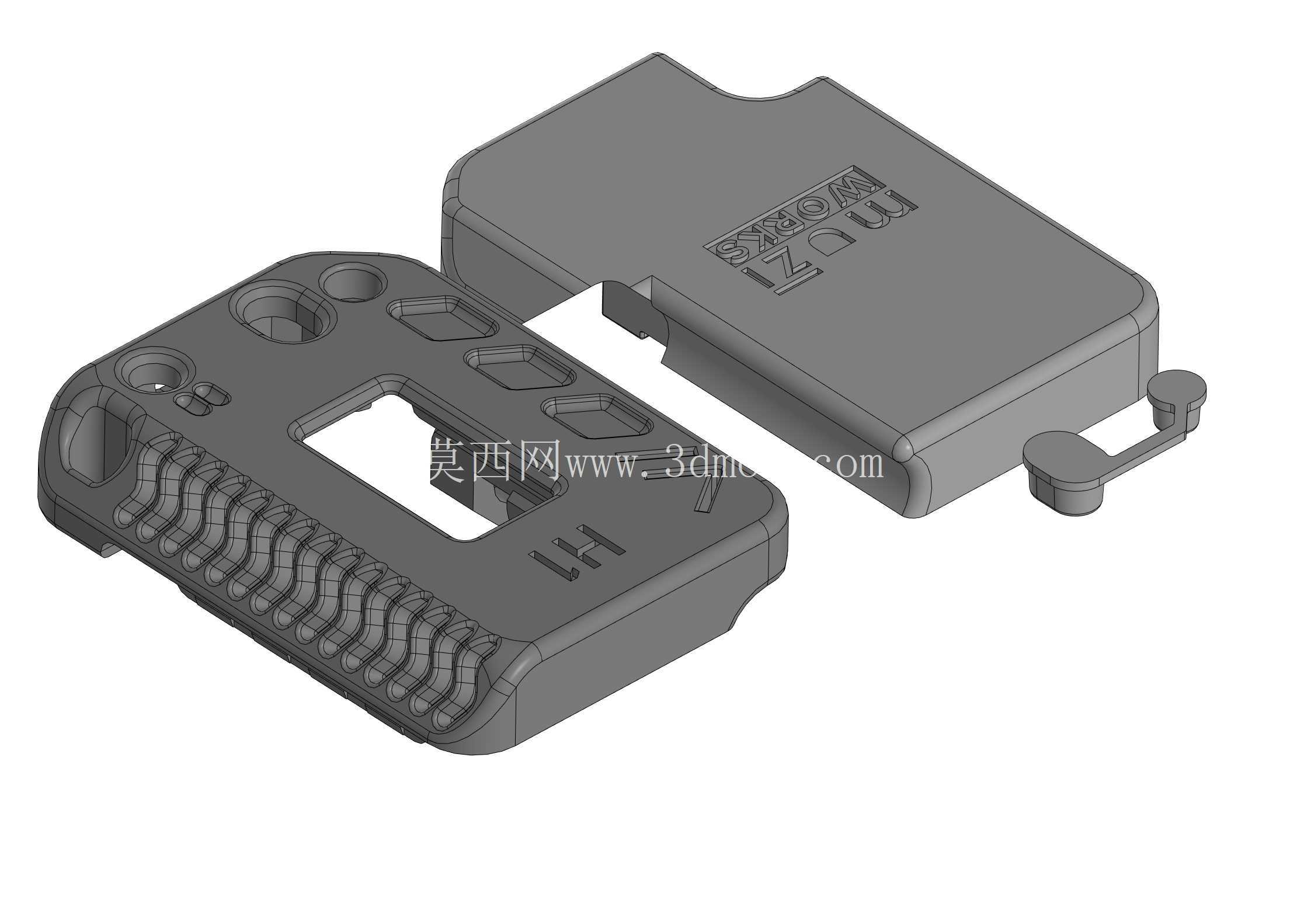

　　这套壳体结构针对户外分布式通讯节点的手持终端设备设计，主要服务于无公网覆盖区域的短报文通讯场景，比如野外徒步组队、山区作业通讯、应急救援临时组网这类需要脱离运营商基站实现端到端数据传输的使用环境，壳体作为核心硬件的承载结构，需要同时兼顾内部元件固定、户外环境防护、手持操作舒适度三方面的工程需求。从结构设计逻辑来看，整个壳体采用上下对合的分体式压铸结构，拆分面沿着设备侧面的最大轮廓线布置，既可以简化压铸生产时的脱模流程，也能让合模后的接缝避开手持握持的主要接触区域，减少日常使用中缝隙进灰进水的概率。

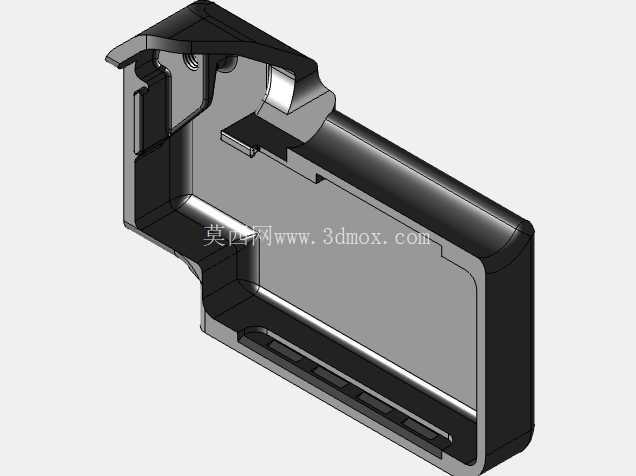

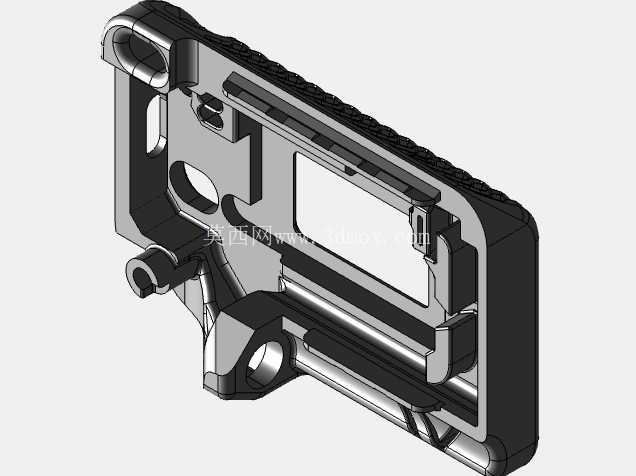

　　上壳部分预留了对应屏幕的开窗位置，开窗边缘做了阶梯式的承托结构，安装时屏幕可以直接卡在阶梯位上，依靠壳体本身的压合实现固定，不需要额外增加屏幕支架零件，既压缩了整机的装配厚度，也减少了零件数量带来的装配累积误差。下壳内部做了多组纵横交错的加强筋，筋位高度沿着内部电路板的安装高度匹配，既可以提升壳体整体的抗形变能力，避免设备跌落时壳体弯折挤压内部电路板，也能作为电路板安装时的定位柱支撑，电路板对准筋位上的定位柱放置后，直接用螺丝锁紧即可完成固定，不需要额外设计独立的电路板固定支架。

　　壳体侧面预留了按键对应的避让槽，槽位内部做了一圈凸起的密封筋，装配时配合硅胶按键的唇边结构，可以实现按键位置的防尘防水效果，满足户外使用时遇到小雨、扬尘天气的防护需求。考虑到这类通讯设备经常需要外接天线、更换电池，壳体对应位置做了专门的结构适配：电池仓位置做了独立的下沉空间，仓壁边缘做了卡扣位，可以配合电池盖实现快拆，不需要借助工具就能完成电池更换；天线安装位置做了带螺纹的铜柱嵌件，嵌件在压铸时直接埋入壳体本体，相比后期打胶固定的螺纹柱，嵌件结构的抗扭转强度更高，频繁拧动天线也不会出现螺纹柱脱落的问题。安装边界方面，整个壳体的内部空间完全匹配Heltec V3主控板的元件布局，主控板上的USB接口、复位按键、充电触点对应的壳体位置都做了精准的避让开孔，开孔边缘做了0.2mm的倒角处理，避免装配时刮伤元件引脚或者线材外皮。壳体的握持区域做了内凹的弧面处理，弧面曲率贴合成年人手掌的自然握持曲线，边缘位置做了R1.5的圆角过渡，长时间手持也不会出现硌手的问题。壳体外部还预留了挂绳孔的结构，挂绳孔位置做了加厚处理，能承受5kg以上的拉力，避免设备意外滑落。

　　从压铸工艺的实现角度来看，整个壳体的壁厚控制在1.8mm到2.2mm之间，壁厚过渡位置采用渐变式设计，避免壁厚突变导致压铸时出现缩孔、填充不足的缺陷；所有内部筋位的厚度都控制在主壁厚的0.6倍以内，防止筋位位置出现表面缩水痕，影响壳体的外观质量。壳体上的所有安装柱都做了0.5mm的拔模斜度，方便压铸生产时顺利脱模，同时安装柱的根部做了R0.3的圆角过渡，减少应力集中，避免设备受到冲击时安装柱从根部断裂。这套结构在设计时还预留了自定义改装的空间，比如内部电池仓的尺寸留了一定的余量，用户可以根据自身需求更换不同容量的电池，天线位置的结构也支持更换不同增益的外接天线，壳体侧面的空余位置也预留了拓展按键的安装位，方便用户根据实际使用需求增加自定义功能按键，不需要重新制作整个壳体结构，只需要在对应位置开孔即可完成改装。
