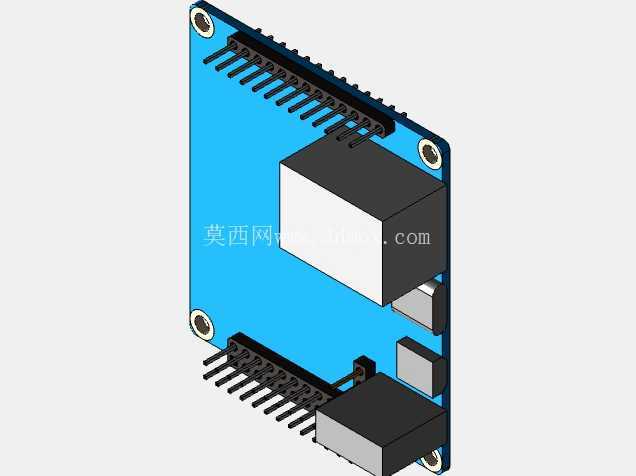

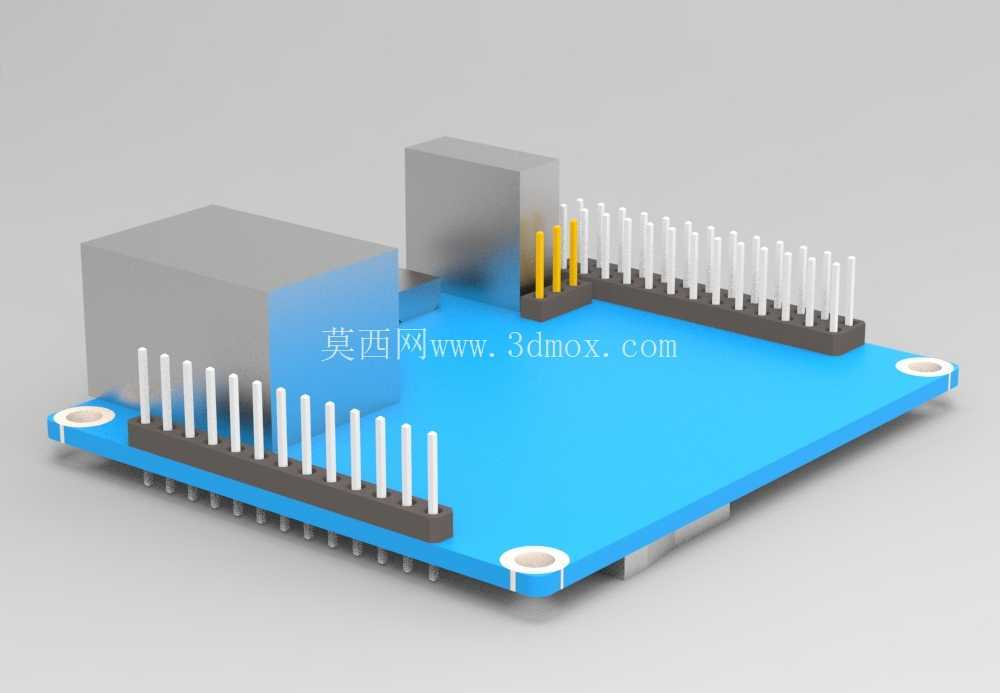

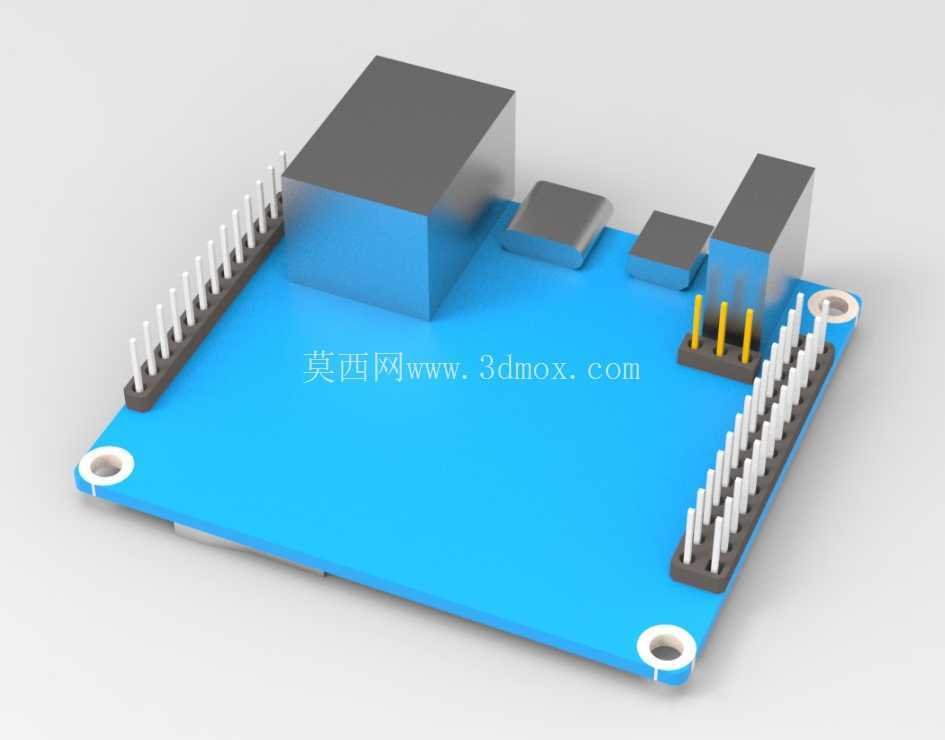

香橙派Zero2单板计算机高精度三维结构模型

　　在嵌入式开发、工业控制终端、小型物联网网关的结构适配设计工作中，单板计算机的三维模型精度直接决定了配套外壳、扩展载板、安装固定结构的设计容错率，这款香橙派Zero2的三维模型，完全按照实物硬件的物理尺寸、元件布局进行1:1还原，能够为结构设计从业者提供可靠的设计参考基准。从实际应用场景来看，这类紧凑型单板机常被用于小型智能设备的主控单元、工业现场的数据采集节点、创客项目的原型验证载体，很多定制化外壳、导轨安装支架、扩展模块转接板的设计，都需要精准匹配板卡的外形边界、接插件位置、元件高度差，避免出现装配干涉、接口对位偏差的问题。

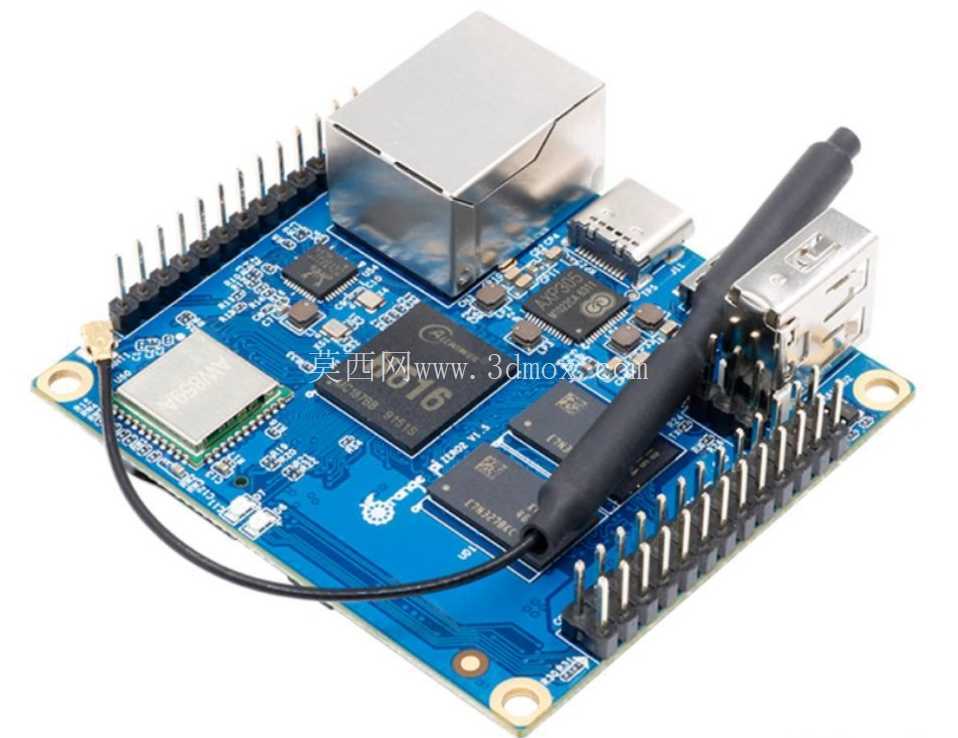

　　模型还原了板卡上所有核心元件的位置与外形：板载的以太网接口金属屏蔽罩高度、USB接口的凸台尺寸、Type-C供电接口的开口位置、microSD卡槽的插槽深度、GPIO排针的引脚间距与伸出高度，还有板载WiFi/蓝牙模块的天线走线位置、主芯片与存储芯片的散热面高度，这些细节都是结构设计中需要重点核对的安装边界。比如在设计定制金属外壳时，需要根据主芯片的高度预留散热柱的接触空间，根据以太网口、USB口的位置精准开出对应尺寸的接口避让孔，根据GPIO排针的高度决定外壳是做开窗露出排针还是做封闭盖板；如果是设计DIN导轨安装的固定支架，需要匹配板卡四个安装孔的孔位坐标与孔径，确保螺丝能够顺利穿过固定，不会和板底的焊接元件产生干涉。

　　从设计思路上看，这款单板机本身走的是紧凑型布局路线，所有元件都排布在极小的PCB面积内，板载天线的位置特意避开了高频信号元件，减少信号干扰，对应的三维模型也完整还原了这种布局逻辑，没有简化掉任何会影响装配的元件特征：比如板边的焊盘凸起、接口的金属弹片结构、排针的塑料基座高度，甚至天线馈线的弯曲走向都做了还原，能够让设计人员在建模阶段就提前预判装配时可能出现的干涉问题。在做原型设计验证时，设计人员可以直接将这个模型导入装配环境，和自己设计的外壳、支架、扩展模块进行虚拟装配，检查接口对位是否准确、元件之间是否存在空间冲突、安装螺丝的长度是否合适，不需要等到实物打样回来才发现结构问题，能够大幅缩短原型迭代的周期，减少打样成本。

　　对于教学场景来说，这个模型也可以用来讲解嵌入式硬件的结构组成、PCB布局的基本逻辑，让学习者能够直观了解单板计算机上各个元件的位置关系与功能分区，比单纯看平面原理图更容易建立空间认知。需要注意的是，模型还原的是板卡的实体外形与安装尺寸，不涉及内部电路原理，所有结构特征都以实际硬件的物理尺寸为基准，板卡的整体长宽尺寸、安装孔的中心距、各个接口相对于板边的距离都做了精准校准，能够直接用于工程设计中的尺寸核对、装配干涉检查，不需要再额外对照实物进行反复测量。在做定制配件设计时，比如配套的散热片、外壳防水密封圈、扩展板叠层安装的铜柱高度选择，都可以参考这个模型的尺寸数据进行设计，比如叠层安装扩展板时，需要根据板载最高元件的高度选择合适长度的铜柱，避免扩展板压到板上的天线或者电容元件，这些细节在模型中都有明确的体现，能够帮助设计人员快速确定合理的安装参数。
