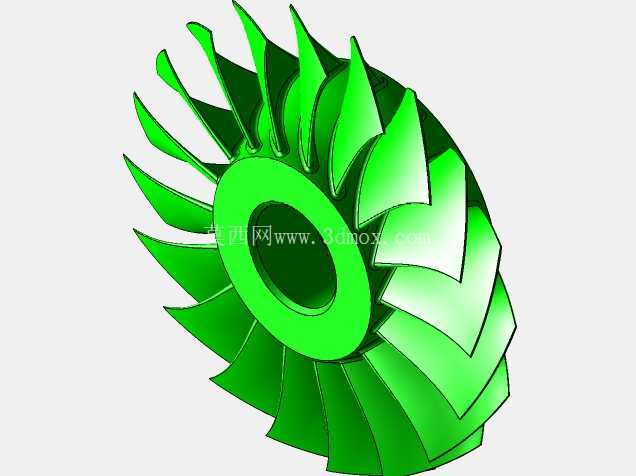

带曲面叶片的整体式离心叶轮结构

这类整体叶盘结构常见于中小功率离心式流体设备的核心做功段，区别于分体装配式的叶轮结构，整体式叶盘消除了叶片与轮盘连接位置的装配间隙，在高转速工况下能避免连接位置的应力集中与气流泄漏问题，适配转速跨度从每分钟数千转到数万转的使用场景，覆盖微型涡轮动力、小型离心压缩机、高速风机、工业透平膨胀机等多类设备的核心做功单元需求。从实际使用场景来看，这类叶盘安装在设备的转子轴系上，随主轴高速旋转时，曲面叶片会持续对进入流道的介质做功，根据介质类型的不同，既可以实现气体的增压输送，也可以在透平工况下将介质的压力能、热能转化为轴系的旋转机械能输出，在分布式能源系统的微型燃气轮机、工业流程里的小流量高压离心风机、车载燃料电池的空气供给单元、航空航天领域的小型辅助动力装置中都能见到同结构部件的应用。

设计这类叶盘时，首先要匹配设备的工况参数确定核心边界：轮盘中心的安装孔需要和对应规格的主轴配合，孔的公差带通常选取过渡配合区间，保证高速旋转时不会出现轴孔相对滑移，同时孔的端面会设计定位止口，和轴肩贴合后保证叶盘的端面跳动量控制在允许范围内，避免高速转动时出现额外的不平衡量。叶片的曲面造型是整个结构的设计核心，叶片的进口安装角、出口安装角需要根据介质的进口流速、设计压比参数反复迭代，既要保证介质在流道内流动时不会出现大范围的边界层分离，降低流动损失，也要控制叶片表面的应力分布，避免高转速下叶片根部出现应力超限的问题。整体式的结构设计省去了叶片装配的榫头、榫槽结构，轮盘的厚度可以根据离心载荷的分布做渐变优化，从中心安装位置到轮盘外缘，厚度随离心力的变化梯度逐步减薄，在保证结构强度的前提下尽可能降低转子的整体重量，减少轴系的转动惯量，提升设备的动态响应速度。

从安装边界来看，叶盘的轴向尺寸需要匹配设备蜗壳或者导叶段的轴向安装空间，叶片的外圆直径要和壳体的内壁保留合理的径向间隙，间隙过大会导致介质从叶顶位置泄漏，降低设备的工作效率，间隙过小则会因为转子的振动、热膨胀出现叶顶刮蹭壳体的故障。叶片的数量选取也需要结合工况匹配，叶片数量过少会导致流道内的介质导流不充分，容易出现流道内的涡流损失，叶片数量过多则会增加流道的壁面摩擦损失，同时增大叶盘的整体重量，需要在效率、强度、重量三个维度做平衡取舍。这类叶盘的加工通常采用五轴联动铣削完成整体成型，加工过程中需要重点控制叶片的型面轮廓度，以及叶片之间的位置度误差，完工后还需要做动平衡校正，将不平衡量控制在对应转速等级的允许范围内，避免高速运转时引发轴系的异常振动。在实际选型替换时，需要核对叶盘的安装孔直径、定位止口尺寸、叶顶外圆直径、轴向安装宽度这几个核心安装尺寸，同时确认叶片的型线参数和原有设备的设计参数匹配，避免出现安装后性能不达标的问题。对于长期在高温介质环境下工作的同结构叶盘，设计时还会在轮盘上预留热变形的补偿空间，避免工作温度升高后结构热胀导致的装配应力累积，叶片的曲面也会根据高温下的材料蠕变量做预补偿设计，保证工作状态下的型面符合流体设计要求。
