立式框架结构工业液体搅拌混合装置

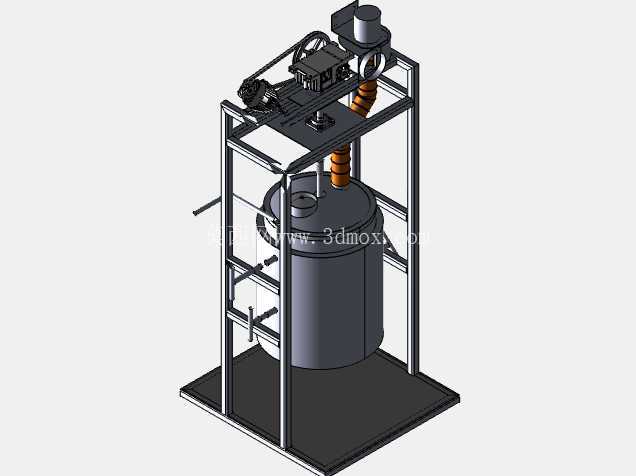

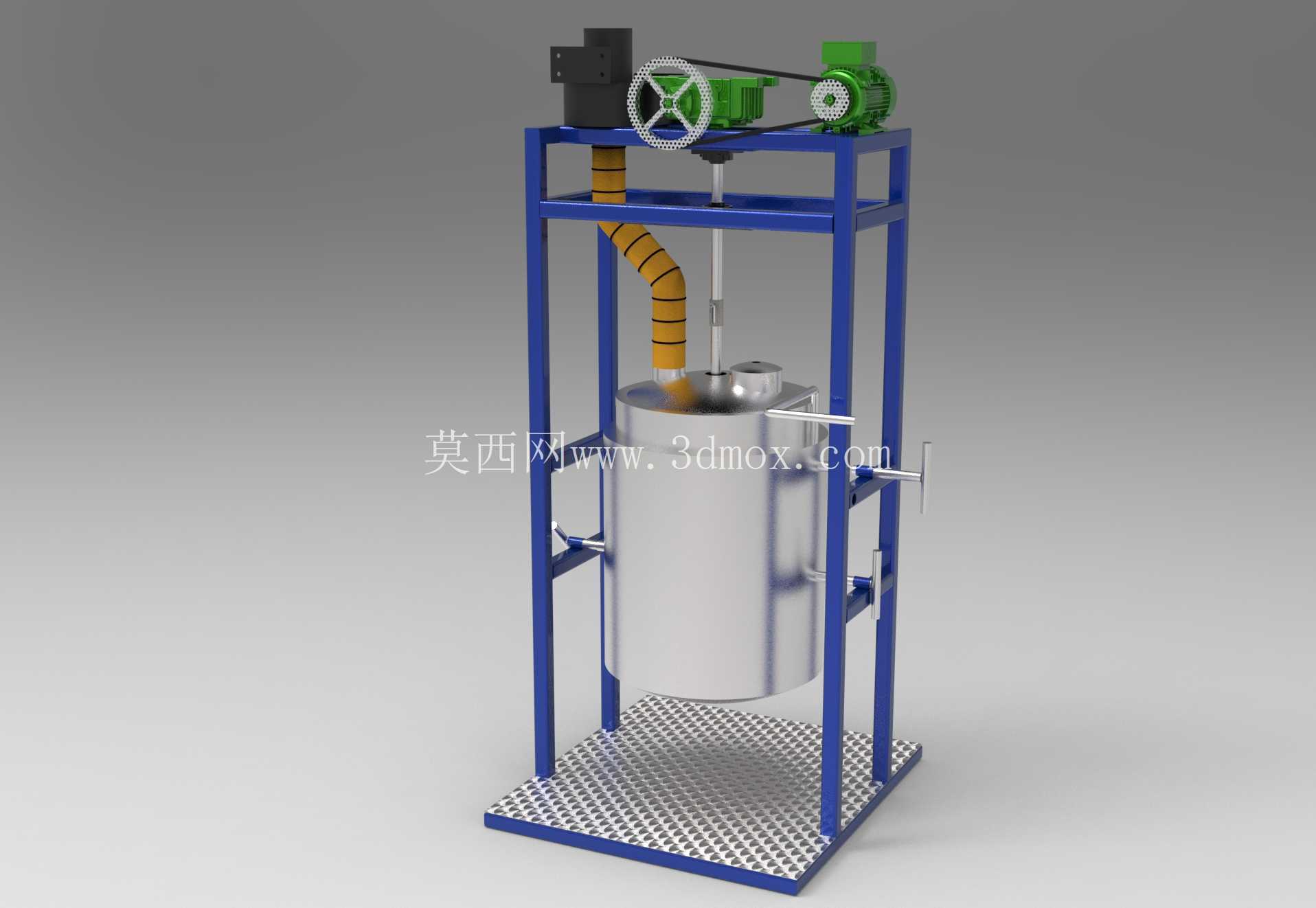

该液体混合装置主要面向化工配料、食品浆料调配、日化助剂混配、小型水处理药剂制备等场景，可完成两种及以上液态物料的均质混合、低粘度固液分散作业，适配中小批量生产环节的配料工序，也可作为中试线的前置混料单元使用。整套设备采用立式落地安装布局，底部为花纹防滑钢板焊接的支撑底座，四根方形型钢立柱构成主承载框架，框架顶部预留传动组件安装位，罐体通过侧部支撑耳座固定在框架中部区域，安装时仅需平整硬化地面即可放置，无需额外预埋地脚螺栓，适配车间灵活排布的需求，整体占地边界约为1200mm×1000mm，设备总高度约2300mm，罐体有效容积约500L，可满足单批次0.3-0.4立方的混料作业需求。

从功能设计来看，设备顶部设置了独立的传动单元，采用电机搭配齿轮减速机构的动力输出方案，传动比经过匹配计算，可将搅拌轴的工作转速稳定在60-120r/min区间，适配低中粘度液体的混合需求，避免转速过高造成物料飞溅、转速过低导致混合不均的问题。搅拌轴从罐体顶部中心伸入罐内，轴端配置桨叶式搅拌构件，运转时可推动罐内物料形成轴向与径向结合的流场，减少罐内混合死角，罐体顶部预留进料管口，侧部上下位置分别设置出料口与液位观测接口，可对接上下游管路实现连续化作业，侧部还设置了手摇式升降调节结构，可在停机状态下调整搅拌轴的伸入深度，适配不同液位高度的混料需求，也方便后期对桨叶、罐内壁进行清理维护。

设计过程中优先考虑了作业稳定性与维护便捷性，框架立柱与底座之间采用满焊连接，焊后做应力消除处理，避免长期运转产生的振动导致框架变形，罐体采用不锈钢材质加工，内壁做抛光处理，减少物料挂壁残留，传动组件与罐体之间设置密封结构，防止物料挥发或外界杂质进入罐内。顶部的传动区域设置了防护外罩，将齿轮、带轮等运动部件完全封闭，避免作业过程中人员误触造成安全隐患，侧面的进料软管采用耐腐波纹软管，可适配一定范围的安装位置偏差，也能缓冲搅拌过程中产生的小幅振动。设备的操作侧预留了足够的维护空间，罐体侧部的出料口高度设置在距底座平面400mm位置，可直接对接储料桶或输送泵的进料口，无需额外抬高设备基础。

在结构细节处理上，底部的花纹钢板平台除了承载罐体重量外，也可作为日常巡检、操作的站立平台，表面的防滑纹理可避免作业人员滑倒，框架的所有型材棱边都做了倒角处理，去除尖锐毛刺，防止安装维护过程中剐蹭受伤。搅拌轴与罐体顶部的配合位置采用耐磨轴套，减少长期运转的磨损量，延长部件更换周期，传动机构的润滑点全部设置在易操作位置，日常加注润滑脂无需拆解防护外罩。整套设备的结构拆分逻辑清晰，框架、罐体、传动单元、搅拌组件均可独立拆分，方便长途运输与进场安装，也便于后期根据物料特性更换不同形式的搅拌桨叶，适配更多元的混料工艺需求。
