多扇联动推拉滑动窗结构设计方案

这款多扇联动推拉滑动窗，主要面向民用住宅阳台隔断、商用办公空间分区、工业厂房侧墙采光通风等多类场景设计，可适配不同宽度的洞口安装需求，解决传统平开窗开启占用空间、普通推拉窗扇体无法完全收拢至侧边的使用痛点。在实际使用过程中，使用者仅需操作最外侧的窗门把手，即可通过内置的联动传动机构带动其余三扇窗扇同步沿滑轨滑动，最终可将所有窗扇完全收拢至滑轨的单侧位置，实现洞口的最大化通透开启，既能够满足大尺寸洞口完全敞开通风、大件物品进出的需求，也可根据通风量要求，将窗扇滑动至任意位置停留，灵活调整开启面积，同时窗扇支持小角度旋转调整，可进一步优化通风路径，引导室内外空气形成对流，提升通风换气效率。

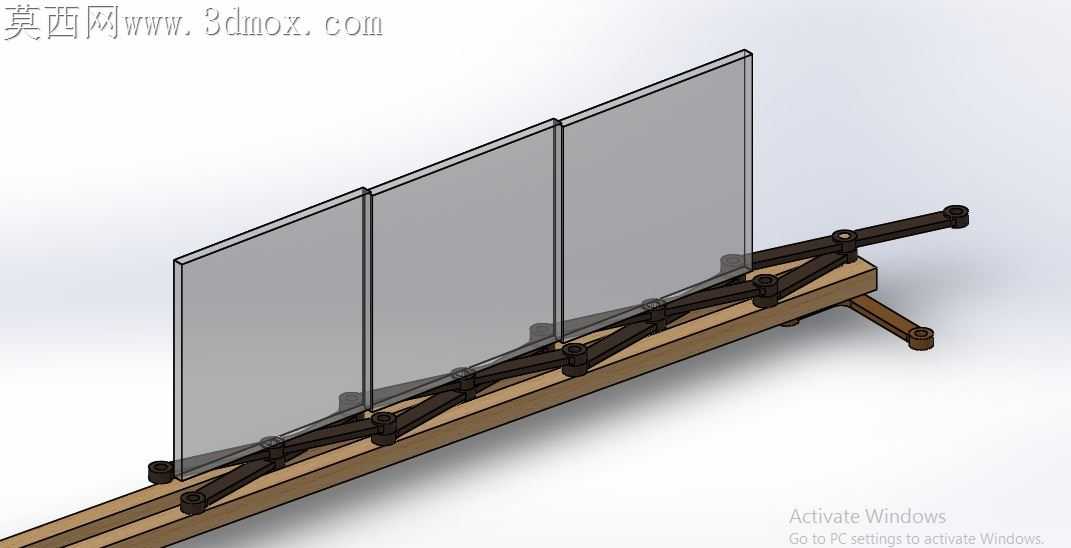

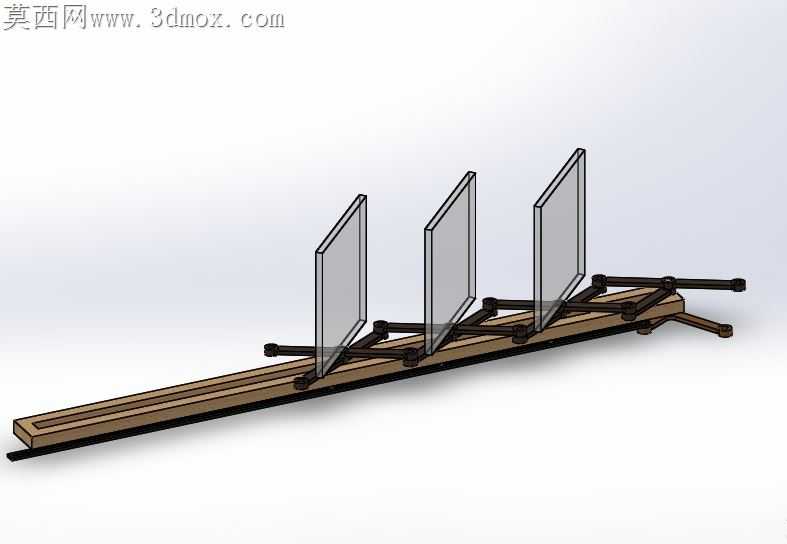

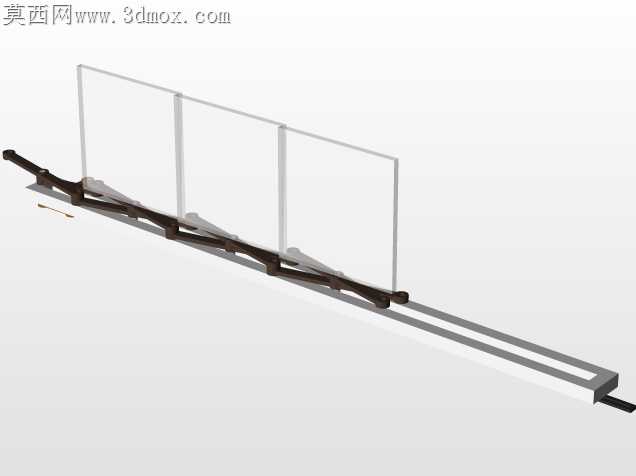

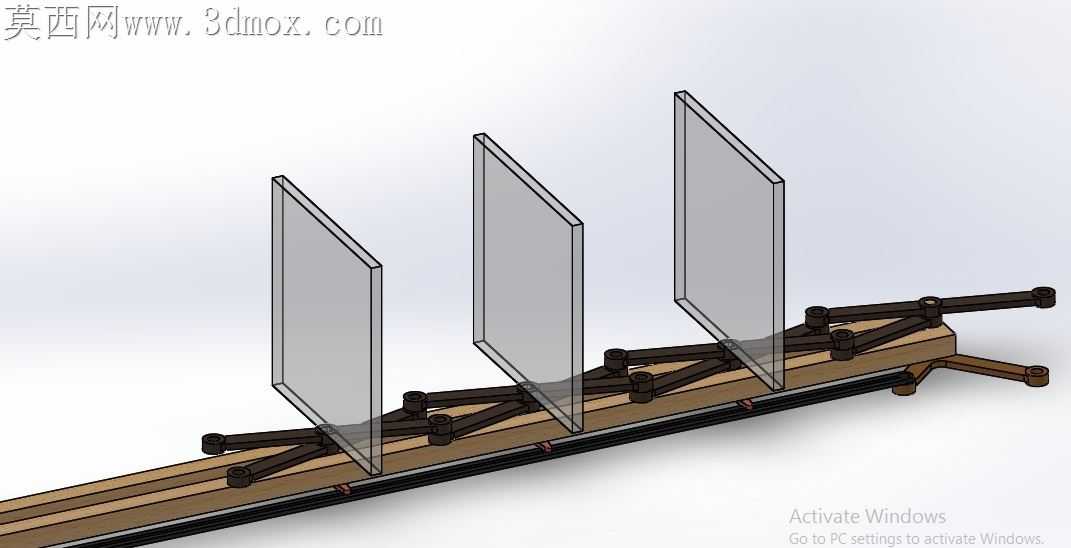

在设计思路上，整套结构采用下置承重滑轨的布局形式，将滑轨作为所有窗扇的承重载体，每扇窗扇底部配置适配滑轨截面的滑动组件，降低滑动过程中的摩擦阻力，保证窗扇推拉过程顺滑无卡顿；联动传动杆件采用交错铰接的布置方式，相邻窗扇之间通过等长的传动臂连接，当拉动单侧窗扇时，传动臂会按照固定的传动比带动其余窗扇同步位移，确保多扇窗扇的滑动间距保持均匀，不会出现扇体碰撞、错位的问题；窗扇与传动臂的连接位置设置有可旋转的铰接轴，在窗扇滑动至指定位置后，可扳动窗扇侧边的锁止把手解除旋转限位，让窗扇绕铰接轴小角度转动，调整通风角度，锁止状态下窗扇与滑轨保持垂直，保证窗体的密封性能与结构稳定性。

从安装边界与尺寸适配来看，整套滑轨采用通长的型材结构，可根据实际洞口的宽度裁切适配，单组结构最多可适配四扇等宽的窗扇安装，滑轨的安装基面仅需保证平面度误差在合理范围内即可，无需额外开凿复杂的预埋槽位，可适配木质、金属、混凝土等多种材质的窗台基面；窗扇的厚度可根据玻璃、板材的选型调整，传动臂的铰接位置预留有足够的调节余量，可适配不同厚度的窗扇安装，整套结构收拢后所有窗扇堆叠在滑轨端部，占用的横向空间仅为单扇窗扇的宽度，能够最大化释放洞口的通行与通风空间，同时整套传动结构均隐藏在窗扇底部与滑轨之间的间隙内，不会外露影响窗体的整体外观，兼顾了实用性能与视觉整洁度。
