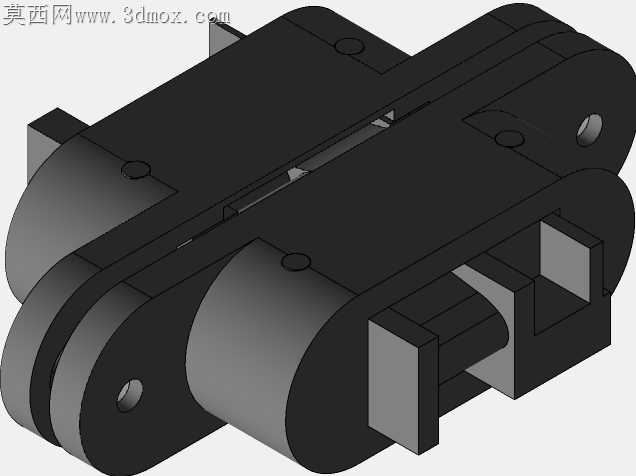

锌合金哑光暗装可调式门铰链结构

平面内门暗装场景里，外露铰链长期积灰、剐蹭衣物、破坏立面整体性的痛点始终存在，常规隐藏铰链又常因公差适配差、承重不足出现门扇下坠、开合卡滞的问题，这款暗装铰链的结构设计刚好戳中这些现场使用的矛盾点。锌合金基材的压铸成型特性，决定了零件壁厚不能做均匀等厚设计，两个安装座的沉头孔位处做了局部加厚，既保证自攻螺丝拧入时有足够的咬合深度，又避免整体壁厚过大带来的压铸缩孔缺陷，连接臂的弯折处做了渐变圆弧过渡，没有生硬的直角转折，既消除了压铸时的应力集中点，也让开合过程中臂体之间的滑动摩擦更顺滑，不会出现直角棱边剐蹭产生的金属异响。三维可调的结构藏在连接臂的铰接点位处，三个调节螺丝分别对应门扇的上下、左右、前后位移，调试时不用把门扇整个拆下来，只需要用内六角扳手在侧边微调，就能修正安装时的土建误差、门套变形带来的门缝不均问题，调试范围控制在正负3毫米内，刚好覆盖常规内门安装的误差区间，不会因为调节量过大导致连接臂受力偏移。镀镍哑光的表面处理不是单纯为了质感呈现，哑光镀层的显微硬度比亮面镍层高15%左右，日常开合的摩擦痕迹不会在表面形成明显亮痕，安装后藏在门扇和门套的开槽内部，即使长期处于潮湿的卫浴门场景，镀层的孔隙率控制也能避免基材出现氧化锈斑。开合过程的阻尼感来自铰接轴处的尼龙垫片，没有采用金属直接接触的铰接结构，避免了长期开合磨损后出现的旷量，垫片的厚度预留了0.02毫米的压缩量，安装后不会因为垫片过厚导致开合发紧，也不会因为垫片过薄出现左右窜动。安装时的对位标记做在安装座的侧边，现场工人开槽后不需要反复测量对位，对准标记拧入螺丝即可，左手安装的结构适配国内多数内门的合页安装习惯，不会出现左右开向不通用需要现场改孔的麻烦。连接臂的交错叠层结构让门扇开合到180度时，臂体完全收进两个安装座的空腔内，不会突出门套侧面，门扇关闭后从外侧完全看不到铰链的存在，保证门立面的完整视觉效果，叠层臂的受力点分散在三个铰接轴上，单只铰链的承重能达到40公斤，常规室内实木门装两只就能满足承重需求，不会出现长期使用后臂体变形导致的门扇下坠。
