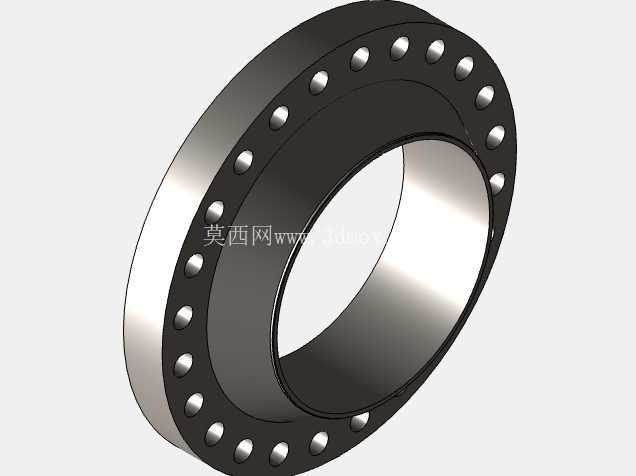

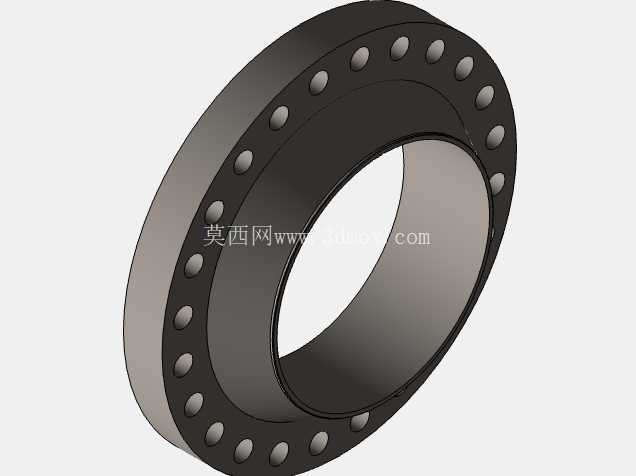

RF20ln600级对焊法兰结构设计

　　在石油炼化长输管线、高压蒸汽输送系统、化工反应装置的管路布设场景中，法兰是实现管段之间、管段与承压设备之间可拆卸密封连接的核心承压部件，本次设计的RF突面对焊法兰，适配20英寸公称通径、600磅级压力工况，是高压管路系统中用量极大的基础连接构件。从实际工程应用来看，这类高压级对焊法兰常应用于高温高压蒸汽主管线、油气输送场站的工艺管段、大型化工装置的反应器进出口连接位置，相比平焊法兰，对焊结构的颈段过渡设计能大幅降低管路应力集中，适配管线运行过程中产生的热胀冷缩位移、设备振动带来的交变载荷，避免连接位置出现应力开裂失效。设计过程中首先要匹配对应压力等级的密封面参数，RF突面的密封面凸起高度、表面粗糙度需要严格匹配缠绕式垫片的接触要求，保证螺栓预紧后密封面能形成连续的密封比压，阻断高压介质的渗漏路径。法兰本体的螺栓孔采用沿圆周均布的排布方式，孔位的位置度公差需要控制在合理范围内，保证现场安装时螺栓能顺利穿入，不会出现孔位错位导致的附加安装应力，螺栓孔的数量、孔径参数完全匹配600磅级20英寸法兰的ASME标准规范，适配对应规格的高强度双头螺柱，保证预紧力均匀作用在整个密封面上。

　　对焊端的坡口尺寸是设计中的关键细节，颈段从法兰盘位置向管口方向平滑过渡，壁厚逐渐减薄至与连接管道壁厚一致，焊接端的坡口角度、钝边尺寸适配现场常用的氩弧焊打底、电弧焊填充的焊接工艺，减少现场焊接的作业难度，同时保证焊后接头的强度与母材一致，避免焊接位置出现应力薄弱点。法兰盘的整体厚度经过承压强度校核，在额定工作压力下，盘体的弯曲变形量控制在密封允许的范围内，不会因为法兰盘翘曲导致密封面比压不足出现泄漏。从安装边界来看，法兰的外径尺寸、螺栓孔中心圆直径、密封面外径都严格遵循对应压力等级的尺寸规范，能直接和同规格的阀门、设备法兰、管段法兰实现互换安装，不需要额外加工适配。

　　密封面的表面加工纹理采用同心圆车削纹理，能和垫片形成多道密封防线，即使存在微小的介质渗透路径，也会被层层密封结构阻断。在管线系统运行过程中，法兰颈段的过渡圆弧能有效分散管道传递过来的弯矩、扭矩载荷，避免法兰盘与颈段连接位置出现应力集中，在长期交变载荷作用下也不会出现疲劳裂纹。这类高压法兰的设计还要考虑介质腐蚀的裕量，根据输送介质的腐蚀速率预留足够的腐蚀裕量，保证法兰在设计使用周期内的结构强度满足要求。实际建模过程中，螺栓孔的倒角、密封面的边缘倒角、焊接端的过渡圆角都做了精细化处理，避免尖锐棱角导致的应力集中，同时也能减少安装过程中划伤密封垫片的风险。

　　法兰背面与螺母接触的位置做了平整加工，保证螺母拧紧后接触面均匀贴合，不会出现偏载导致的螺栓受力不均。对于高压工况下的法兰连接，螺栓预紧力的均匀性直接影响密封效果，法兰盘的刚度设计保证在螺栓预紧过程中，盘体不会出现波浪形变形，每个螺栓位置的密封面压缩量保持一致。在管线试压环节，这类法兰能承受1.5倍额定工作压力的水压试验，不会出现渗漏、结构变形等问题。和低压法兰相比，600磅级的高压法兰颈段更长、盘体更厚，整体刚性更强，能适应更高的管线压力波动，在系统出现水锤冲击时，也能保证连接结构的完整性。
