DN80规格带手动阀柔性法兰管路组件

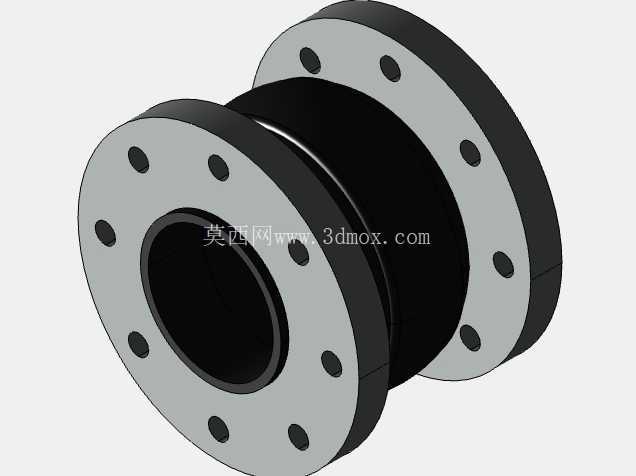

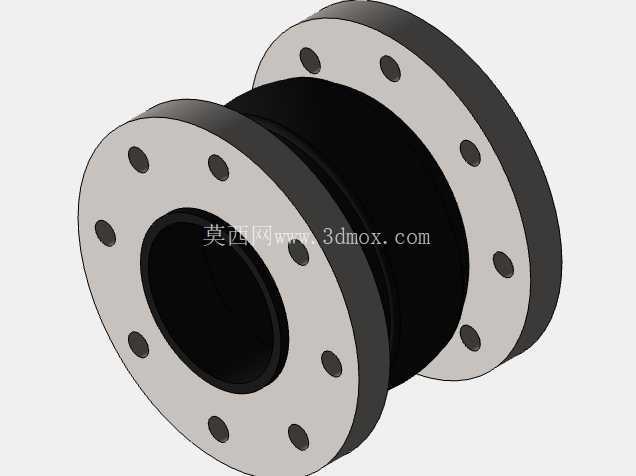

　　从结构设计逻辑来看，组件上下端的标准法兰盘完全匹配DN80管路的通用连接尺寸，法兰螺栓孔的分布圆直径、孔位数量、孔径均遵循同通径管路的通用安装规范，现场安装时无需对原有管路法兰进行二次加工，只要对齐孔位穿入螺栓紧固即可完成对接，能有效降低现场施工的适配难度。中间的黑色柔性段采用橡胶类弹性体材质，这部分的核心作用是补偿管路安装时产生的轴向、径向与角向偏差——很多现场施工中，预制管路的对接面难免存在几毫米的错位，或是管路运行时因介质温度变化产生热胀冷缩的位移，还有上游泵组运行传递过来的持续振动，柔性段可以通过自身的弹性变形吸收这些位移与振动，避免应力集中在法兰连接面导致密封失效，或是振动传递到后端管路引发支架松动、焊缝开裂等问题。在市政给排水、化工流体输送、暖通空调循环水等管路系统的现场布设中，管路对接偏差、运行振动传递、热胀冷缩位移是长期困扰施工与运维的常见问题，带手动控制阀的DN80柔性法兰组件，正是针对这类工程痛点设计的管路连接单元。这类组件并非单一的法兰接头，而是将手动闸阀、柔性橡胶接头、配对法兰整合为一套完整的管路控制与连接模块，省去了现场单独选型配对、反复校核连接尺寸的环节，能直接适配公称通径80mm的管路系统。

　　集成在组件上的手动闸阀采用手轮驱动结构，手轮的直径设计充分考虑了手动操作的力矩需求，操作人员无需借助额外的加力杆，仅靠手部力量转动手轮就能完成阀芯的升降，实现管路的通断控制；闸阀的阀体采用铸钢材质，流道设计为全通径结构，介质通过时的流阻极小，不会在阀腔内部形成明显的压降，也不容易积存介质杂质，适合水、低粘度流体等多种介质的输送场景。在安装边界的设计上，整套组件的轴向总长度经过严格控制，既保证柔性段有足够的变形补偿行程，也不会因为总长度过长占用过多的管路安装空间，对于管廊内空间紧凑、或是老旧管路改造预留安装距离有限的场景十分友好；法兰密封面采用突面结构，搭配常规的橡胶石棉垫或四氟垫片就能实现可靠密封，无需特殊定制的密封件，后期运维更换配件的成本很低。

　　从实际使用场景来看，这类组件常被安装在泵组出口端、换热器进出口、楼宇给排水立管与横管的对接位置：泵组出口的振动是管路系统的主要振源之一，在泵出口安装这类带柔性接头的法兰组件，既能通过阀门控制泵出口的通断，方便泵体检修时截断介质，又能通过柔性段隔绝大部分泵体运行的振动，避免振动沿着管路传递到更远的区域；在冷热介质交替输送的管路上，柔性段可以吸收管路因温度变化产生的伸缩量，避免法兰连接螺栓长期受交变应力出现疲劳断裂。

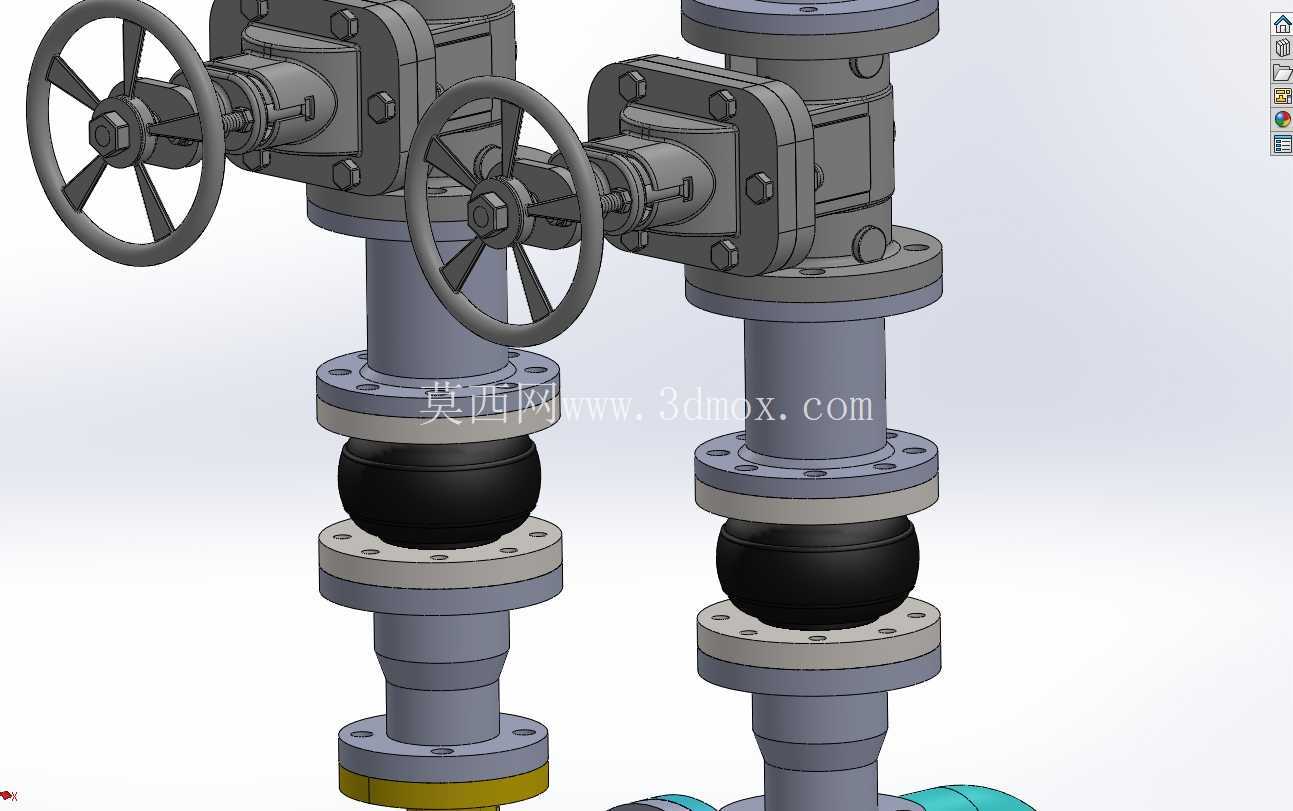

　　设计过程中，需要重点校核几个关键参数：一是柔性段的补偿量范围，要保证在允许的轴向压缩、拉伸以及径向偏移量下，柔性段不会出现拉脱、密封面渗漏的问题；二是闸阀阀芯与阀杆的同轴度，保证手轮转动时阀芯升降顺畅，不会出现卡涩、关闭不严的情况；三是法兰与阀体、柔性段连接位置的结构强度，要保证在管路额定工作压力下，连接位置不会出现开裂、变形。另外，手轮的安装位置也经过了优化，两个并排布设的组件手轮朝向一致，操作空间充足，不会出现相邻阀门手轮互相干涉、无法转动的问题，即使是并排安装在狭小的管井内，操作人员也能轻松完成阀门的开关操作。整套组件的所有金属部件表面都做了防锈处理，能适应潮湿、轻度腐蚀的安装环境，延长整体的使用寿命，减少后期的维护频次。
