商用烤箱燃气燃烧器结构设计

　　在商用烘焙设备、工业烘烤线的燃气加热系统里，长条形燃气燃烧器是核心的热能输出部件，直接决定了烘烤腔体内的温度均匀性、燃气燃烧效率以及设备运行的安全稳定性，这类部件的三维结构设计需要兼顾燃气混合、火焰分布、安装适配、长期耐热形变等多维度的工程要求，不能只做简单的管型拉伸建模。从实际应用场景来看，这类燃烧器主要适配层式商用烤箱、隧道式烘烤生产线、食品烘干设备的燃气加热单元，安装位置通常在烘烤腔体的底部或侧部风道内，工作时燃气从进气端进入混合腔，和预混的空气充分混合后，沿管身的火孔均匀输出稳定火焰，通过热辐射与对流换热将热量传递到烘烤腔体内，为面点烘烤、食材脱水、工件表面固化等工艺提供稳定的热源。

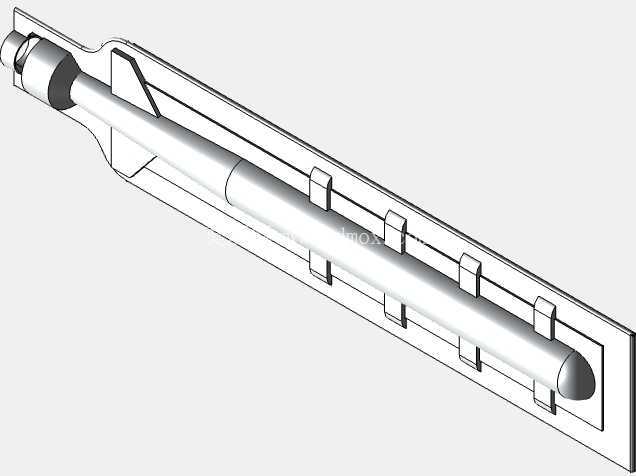

　　设计这类燃烧器时，首先要考虑的是进气端的连接结构，图中左侧的阶梯式接头是和燃气控制阀、供气管路对接的安装位，接头处的密封面需要做同轴度公差约束，避免长期工作后出现燃气泄漏风险，接头内部的流道要做平滑过渡，减少燃气输送过程中的压损，保证进气压力稳定在设备适配的工作区间。管身主体采用等径直管结构，长度尺寸需要匹配对应烤箱腔体的有效加热宽度，保证火焰覆盖范围和烘烤区域完全对应，避免出现腔体两端温度偏低的加热盲区；管身上均匀分布的固定卡扣是安装定位结构，卡扣的间距需要根据管身的耐热形变能力计算，避免高温下管身受热弯曲变形，导致火孔朝向偏移、火焰分布不均的问题，卡扣的安装卡槽尺寸要和烤箱内部的固定支架做公差匹配，保证安装后管身不会出现轴向窜动，同时预留一定的热膨胀间隙，抵消高温工作时的金属伸长量。

　　管身末端的圆弧封头结构，一方面是为了封闭管腔末端，保证管内燃气压力均匀分布，让整段火孔的出气压力保持一致，避免末端火孔出气量不足导致的火焰长短不一；另一方面圆弧结构可以减少管内的气流死角，避免燃气中的杂质在管端沉积堵塞火孔，降低长期使用后的维护频次。在火孔的排布设计上，虽然图中未直接展示孔位细节，但这类长条形燃烧器的火孔通常会沿管身轴向按一定间距排布，火孔的孔径、开孔角度需要根据燃气种类、额定热负荷计算确定，保证火焰高度均匀，不会出现离焰、回火等燃烧不稳定的问题，部分设计还会在火孔位置做翻边结构，引导火焰朝向指定的换热区域，提升热利用效率。从安装边界来看，这类燃烧器的整体径向尺寸需要控制在烤箱内部安装槽的空间范围内，进气端接头的伸出长度要和管路安装位匹配，固定卡扣的位置要和支架的安装孔一一对应，安装完成后管身和周边的电气线路、保温层要保持足够的安全距离，避免高温烘烤导致周边部件老化损坏。在结构强度设计上，管身的壁厚选择要兼顾耐热性和结构重量，通常采用延展性好、耐高温腐蚀的金属材质，保证在长期高温工作环境下不会出现氧化开裂、形变塌陷的问题，进气接头和管身的连接部位要做强化处理，避免安装时的扭力导致接头断裂。

　　这类燃烧器的三维建模过程中，需要重点关注各个安装特征的位置公差，比如固定卡扣的安装面平面度、进气接头的同轴度、管身的直线度，这些参数直接影响后续零件加工的合格率和现场安装的适配性，不能只做外观造型的复刻，要结合实际装配需求做结构细节的优化。比如固定卡扣和管身的连接位置要做圆角过渡，减少焊接或冲压加工时的应力集中，避免长期冷热交替后出现焊缝开裂的问题；进气端的接头台阶处要做退刀槽设计，方便机械加工时的刀具退刀，保证密封面的加工精度。在实际设备选型替换时，工程师需要核对燃烧器的有效长度、进气接口尺寸、固定卡扣的间距这几个核心安装参数，不需要完全复刻原厂的所有细节，只要核心安装边界匹配、热负荷参数符合设备要求，就可以实现通用替换，降低设备的维护成本。
