英伟达Jetson Nano卧式改装防护外壳

这款卧式结构的嵌入式开发板防护壳体，主要面向边缘计算场景下的Jetson Nano开发板部署需求，适配工业现场、智能终端、小型AI算力节点等多场景的板卡安装使用。日常项目实施中，裸板部署的Jetson Nano很容易受现场粉尘、金属碎屑、意外磕碰影响，出现接口损坏、电路短路、核心板移位等问题，这款壳体的核心作用就是为板卡提供全包裹式的物理防护，同时兼顾散热与接口扩展的使用需求。

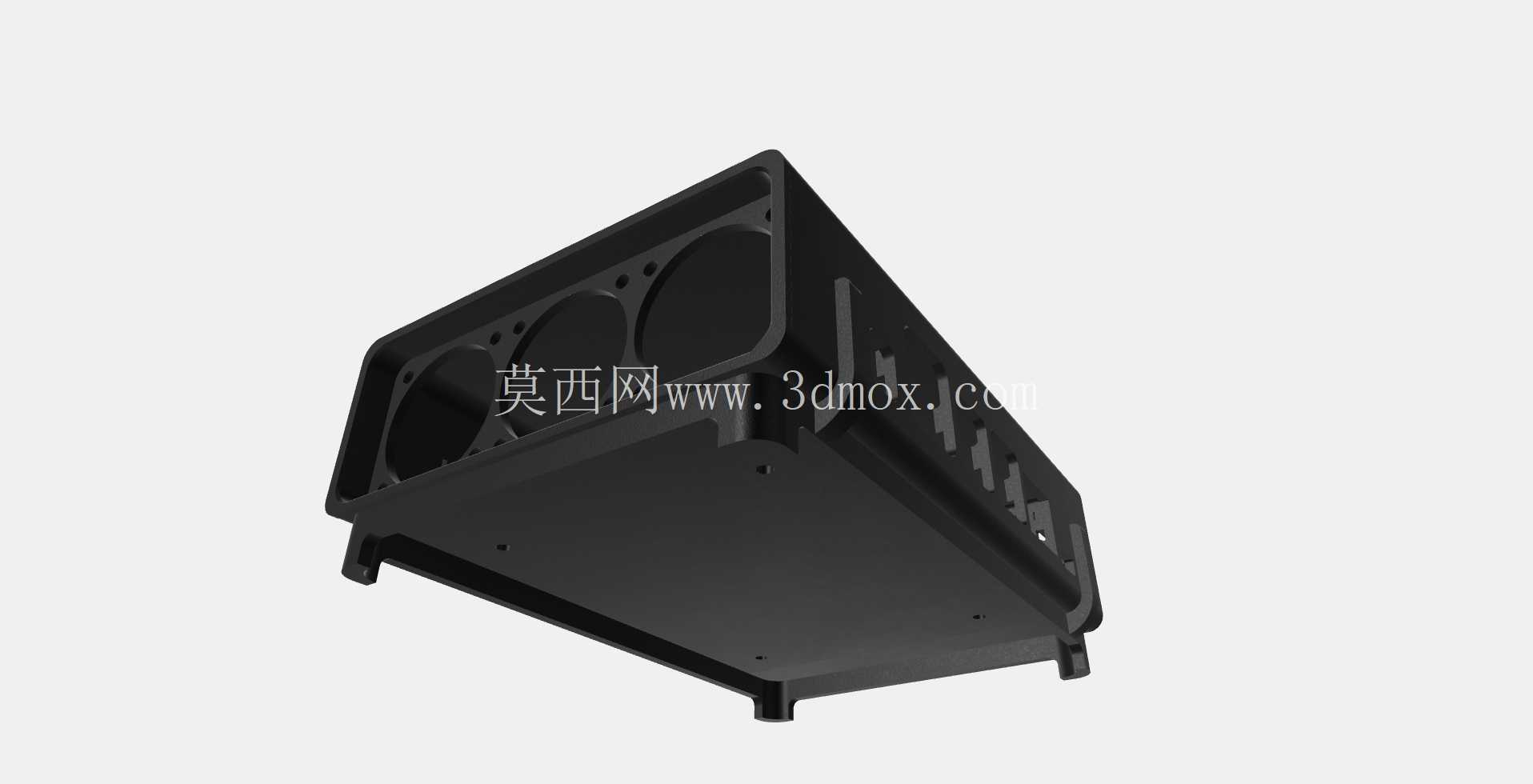

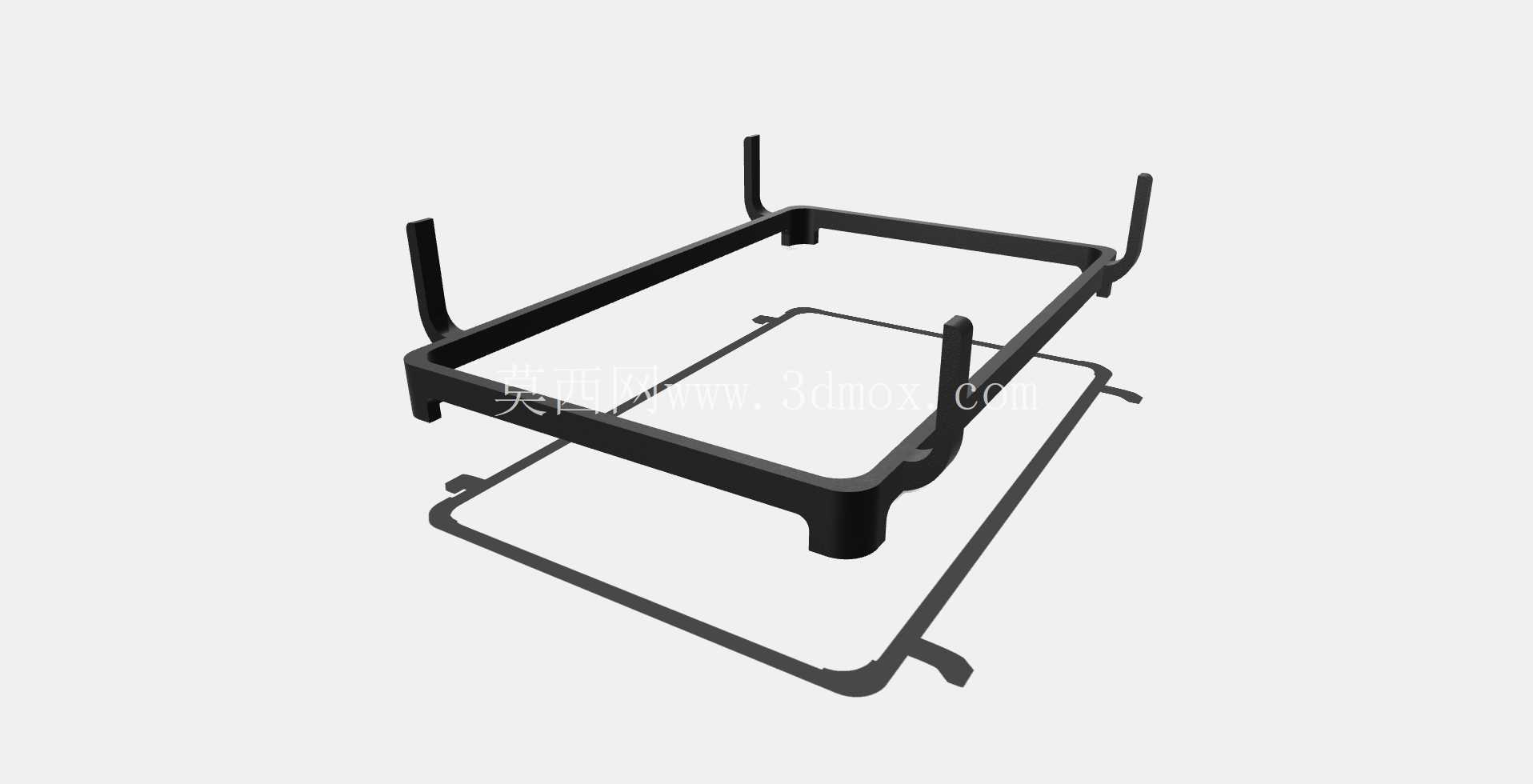

从设计思路来看，壳体采用卧式布局，区别于常见的立式安装外壳，卧式结构的重心更低，在桌面部署、机架层板安装、设备内部嵌装时，稳定性更优，不会因为设备振动、外力触碰出现倾倒移位。壳体主体采用围合式框架结构，底部预留整面的板卡安装平面，平面上对应开发板的固定孔位做了定位凸台，安装时不需要额外做定位治具，直接将开发板对准凸台放置，拧上固定螺丝即可完成板卡固定，安装公差控制在0.2mm以内，不会出现孔位偏移、板卡翘曲的问题。

壳体侧面的开孔设计完全匹配Jetson Nano的原生接口位置，包括USB接口、HDMI接口、以太网口、GPIO排针的位置都做了精准避让，安装后所有外接接口都可以正常插拔，不会被壳体边框遮挡。同时在核心芯片对应的壳体侧壁，做了阵列式的通风散热孔，孔位采用长圆孔与圆孔组合的排布方式，既保证壳体的结构强度，不会因为开孔过多导致壳体受压变形，又能形成自然对流的散热风道，配合板卡自带的散热风扇，可以将核心芯片工作时产生的热量快速导出壳体外部，长时间满负载运行时，壳体内外的温差可以控制在3℃以内，不会因为壳体封闭导致热量淤积，影响板卡的运行稳定性。

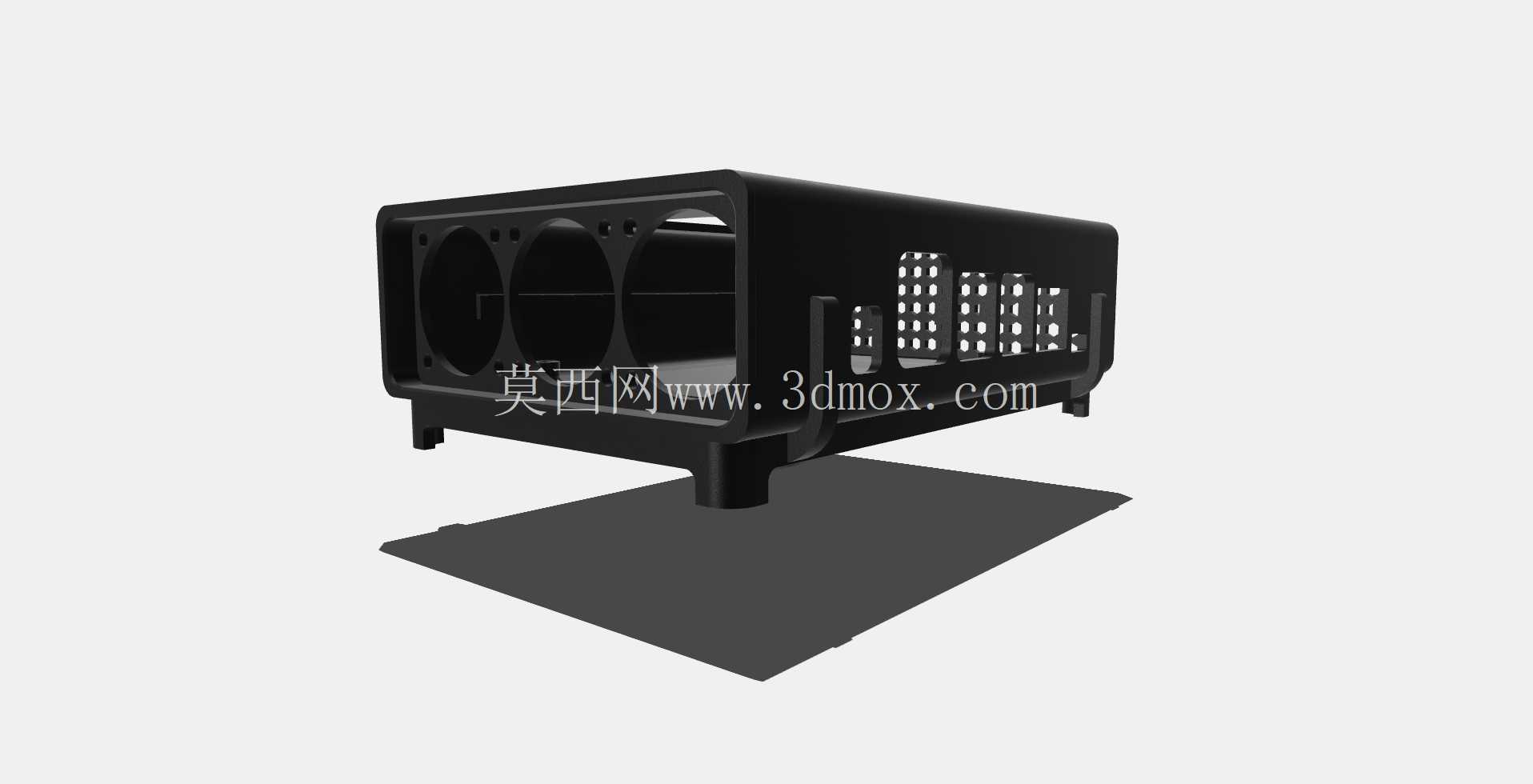

壳体前端预留了三个圆形的扩展位，可以根据使用需求加装状态指示灯、外接天线座、自定义功能按键，不需要额外对壳体进行二次打孔加工，适配不同项目的功能扩展需求。底部的四个支撑脚做了加高处理，支撑脚高度为8mm，让壳体底部与安装平面之间留出足够的走线空间，电源线、数据线可以从壳体底部的空隙走线，让整体部署的布线更整洁，同时底部的空隙也能辅助进风，进一步提升散热效率。

从安装边界来看，壳体整体的外形尺寸严格控制在开发板外接插件的最大轮廓范围内，长度方向预留了1.5mm的接口插拔余量，宽度方向不超过板卡载板的最大宽度，高度方向覆盖散热风扇的最高位置，整体占用空间极小，不管是嵌入到小型智能设备的内部腔体，还是在标准1U机架的层板上并排部署多台算力节点，都不会出现空间干涉的问题。壳体的壁厚设计为1.8mm，兼顾结构强度与轻量化需求，日常搬运、维护过程中，不会因为轻微的挤压、碰撞出现壳体开裂、变形的问题，同时整体重量控制在120g以内，不会给安装支架、部署平面带来额外的负重压力。

在实际项目应用中，这款壳体可以适配工业视觉检测节点、小型AI推理终端、边缘数据采集网关等多种设备的板卡防护需求，不需要额外定制专用机箱，直接将开发板装入壳体即可完成硬件的防护封装，大幅缩短项目的硬件准备周期。壳体的边角位置都做了R2的圆角处理，安装维护过程中不会划伤操作人员的手部，也不会刮伤周边的布线与相邻设备。壳体表面做了哑光磨砂处理，不会在工业现场的光照环境下产生反光，避免影响视觉检测设备的成像效果，同时磨砂表面也不容易残留指纹、粉尘，日常维护只需要用干布擦拭即可清洁。
