螺旋式平行轴工业齿轮减速装置

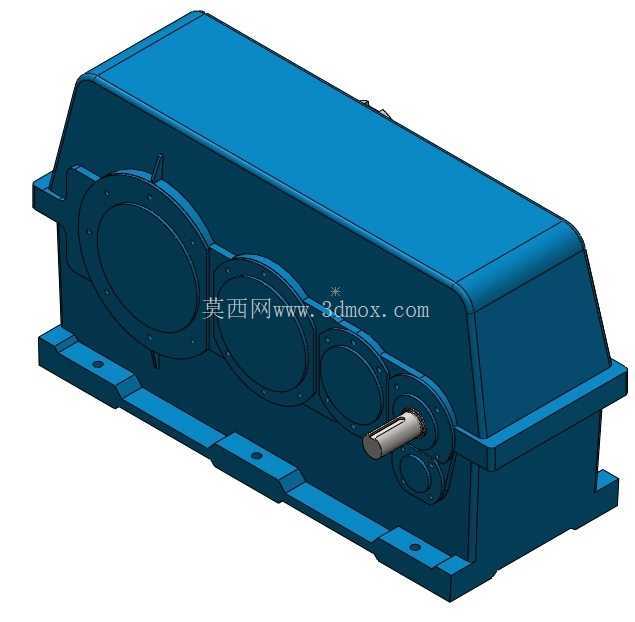

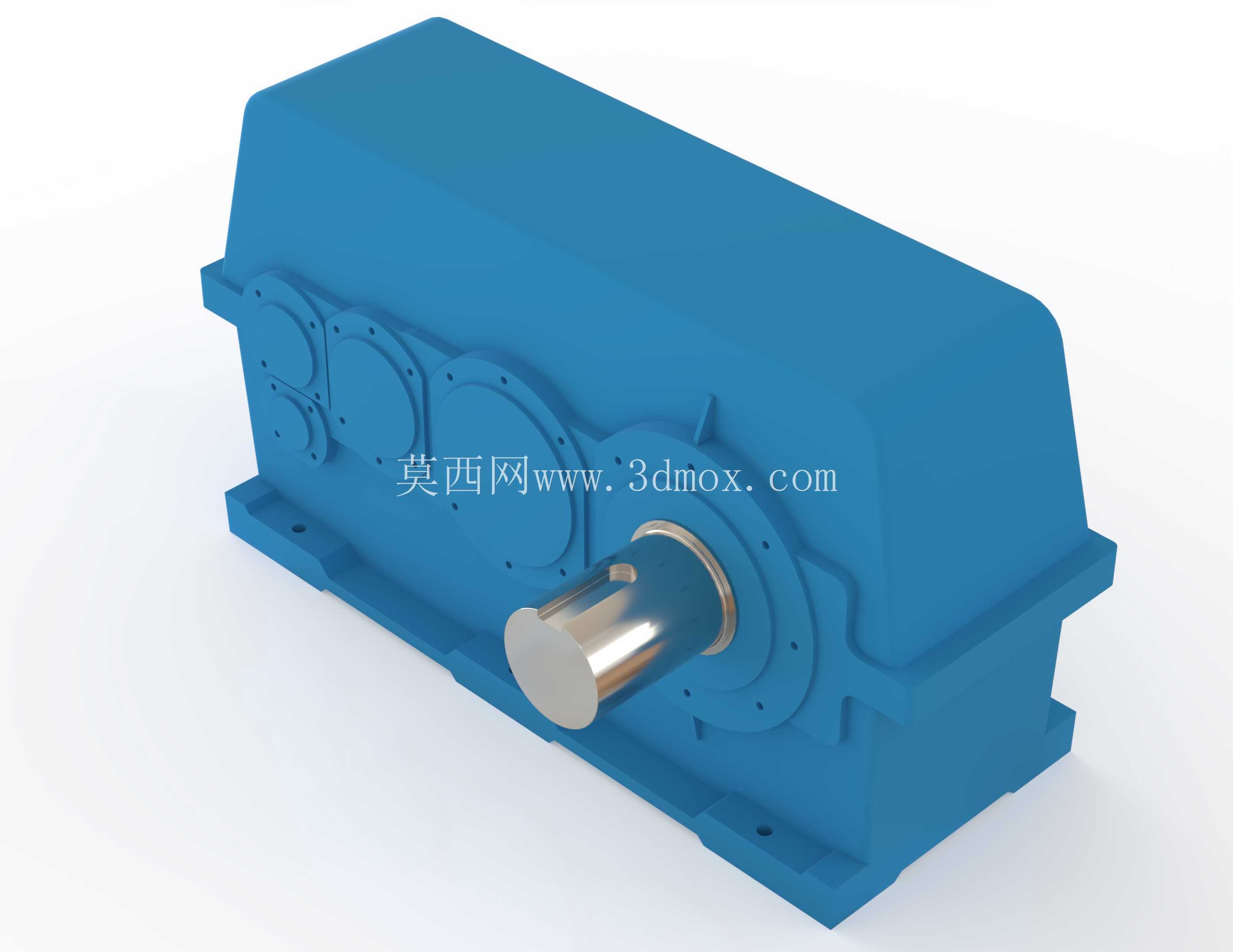

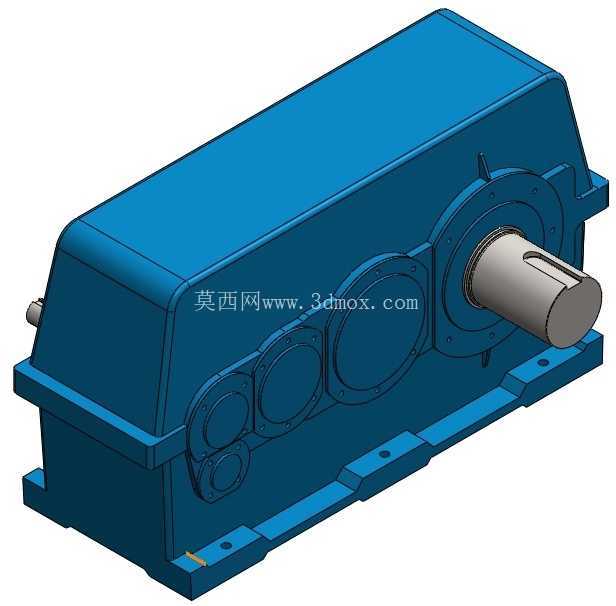

　　这款平行轴布置的螺旋齿轮减速装置，是工业传动链路里的核心扭矩匹配部件，日常在输送线驱动、搅拌设备动力端、起重行走机构、冶金辅机传动这类需要匹配原动机与执行端转速扭矩的场景里大量应用。从结构设计来看，整体采用剖分式铸铁箱体结构，箱体筋条沿受力方向布置，既可以在齿轮啮合产生径向与轴向载荷时提供足够的刚性支撑，避免箱体变形导致齿轮啮合偏载，也能在连续运转时通过增大散热面积带走齿轮搅油产生的热量，降低润滑油温升速率。输入轴采用外伸式实心轴结构，轴伸端预留了标准键槽安装位，可直接通过联轴器与驱动电机输出端连接，也可适配带轮、链轮等挠性传动部件，安装适配性覆盖多数常规工业驱动场景。

　　内部传动级采用螺旋齿圆柱齿轮啮合，相比直齿传动，螺旋齿的啮合重合度更高，传动过程中齿面是逐步进入与退出啮合状态，运转时的冲击、振动与噪声都明显更低，适合中高速、连续运转的工况，同时齿向修形的设计预留量可以抵消部分安装误差与载荷下的轴系挠曲变形，保证全载荷区间内齿面接触均匀，避免局部应力集中导致的齿面过早磨损。箱体底部设置了带定位止口的安装脚，安装孔的位置公差按照通用工业安装标准预留，可直接固定在预制的设备安装基座或者钢架平台上，安装脚的高度预留了足够的放油操作空间，日常维护时不需要拆解上部箱体即可完成润滑油更换。

　　轴系的支撑采用深沟球轴承与圆锥滚子轴承组合配置，靠近齿轮啮合端的轴承承担主要的径向与轴向载荷，外伸端轴承辅助支撑并密封，轴承端盖采用嵌入式密封结构，搭配双唇口油封，既可以防止内部润滑油泄漏，也能阻挡外部粉尘、切削液等杂质进入箱体内部，适配多粉尘、有少量喷淋的车间作业环境。从安装边界来看，箱体的外形轮廓做了圆角过渡处理，没有突出的尖锐结构，周边预留的安装操作空间可以满足常规扳手的操作需求，不需要额外定制特殊工装即可完成装配与检修。

　　在设备选型匹配时，这类减速装置可以通过不同的齿轮齿数配比实现1:45的固定传动比，将原动机的高转速低扭矩输出转换为低转速大扭矩输出，匹配执行端的运转需求，同时传动效率保持在较高水平，长期连续运转的能耗损失控制在合理区间。设计过程中对箱体的壁厚做了等强度优化，非受力区域的壁厚适当减薄，受力集中的轴承座位置做了加厚处理，在保证整体刚性满足额定载荷要求的前提下，尽可能控制整体重量，降低安装基座的承载负担。齿轮的润滑采用油池飞溅润滑方式，箱体内的油位刻度线设置在观察窗位置，日常巡检时可以直接观察油位高度，不需要开盖检查，润滑油在齿轮转动时被带到啮合面与轴承位置，形成稳定的油膜，减少金属部件的直接摩擦，延长部件使用寿命。输入轴的轴伸长度按照通用标准设计，可适配不同规格的联轴器锁紧结构，轴端的中心孔可用于安装时的同轴度打表检测，方便安装调试时校准电机与减速机的同轴度，避免因同轴度误差导致的轴承过早损坏、轴断裂等故障。整体结构没有采用复杂的特殊定制部件，所有密封件、轴承、紧固件都采用通用标准件，后期维护更换配件的采购成本低，互换性好，适合通用工业场景的长期使用。
