定制设计的齿轮传动系统

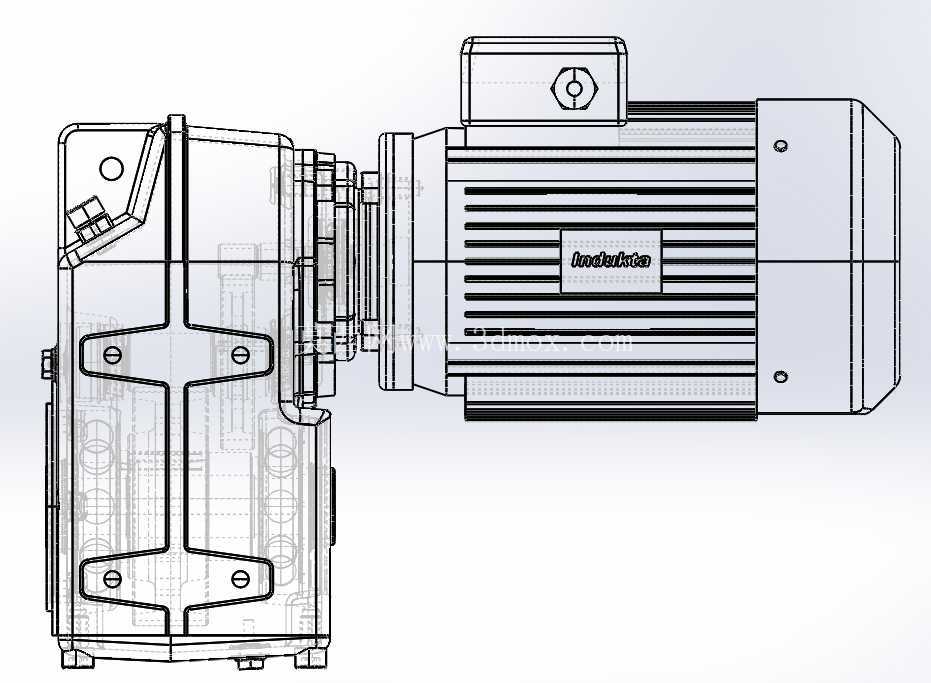

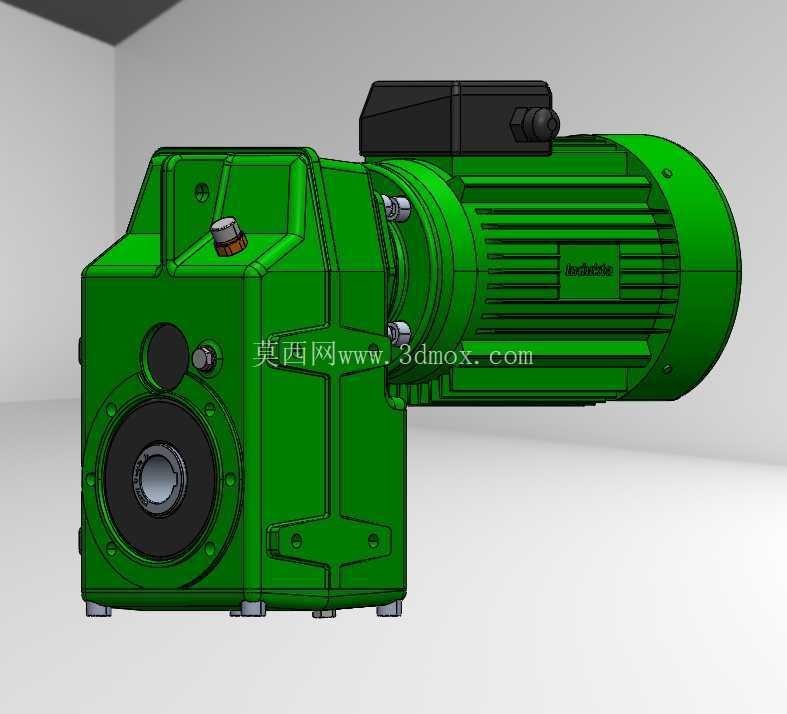

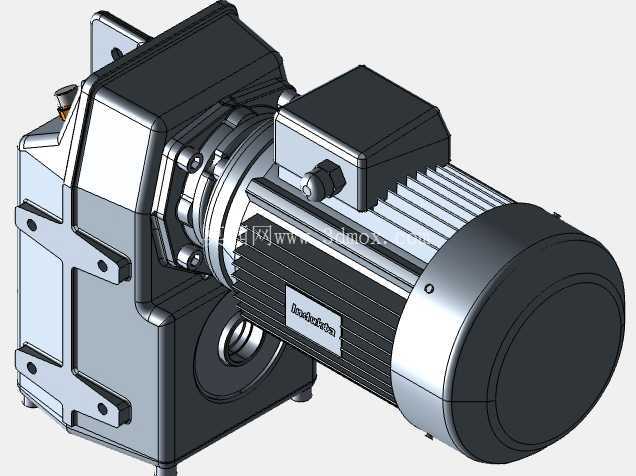

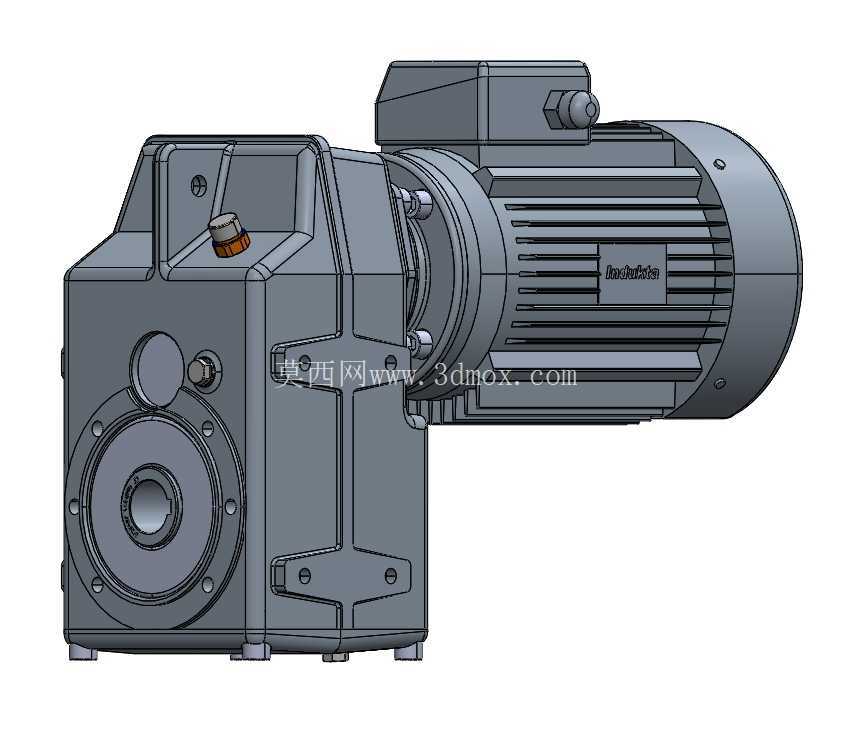

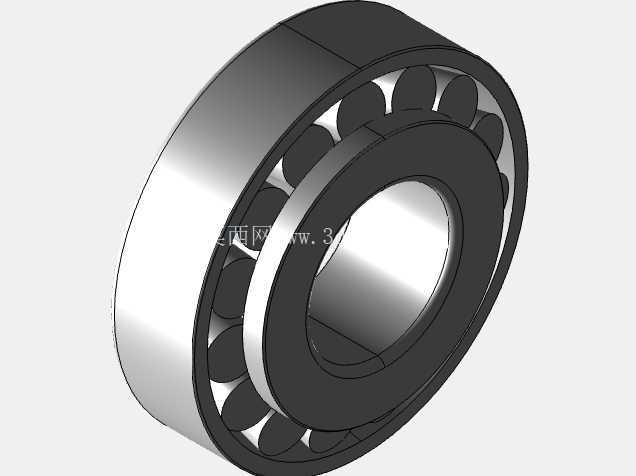

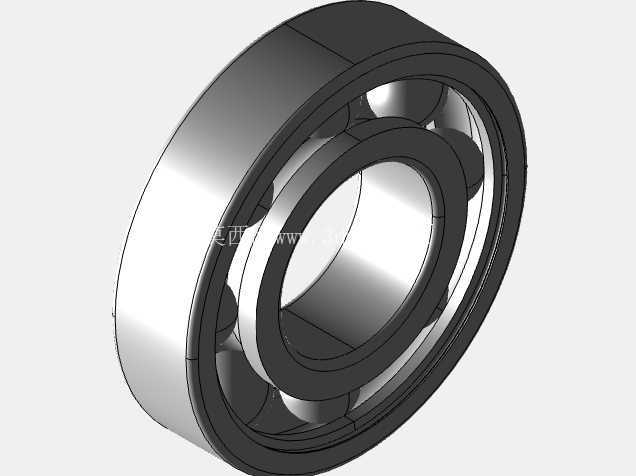

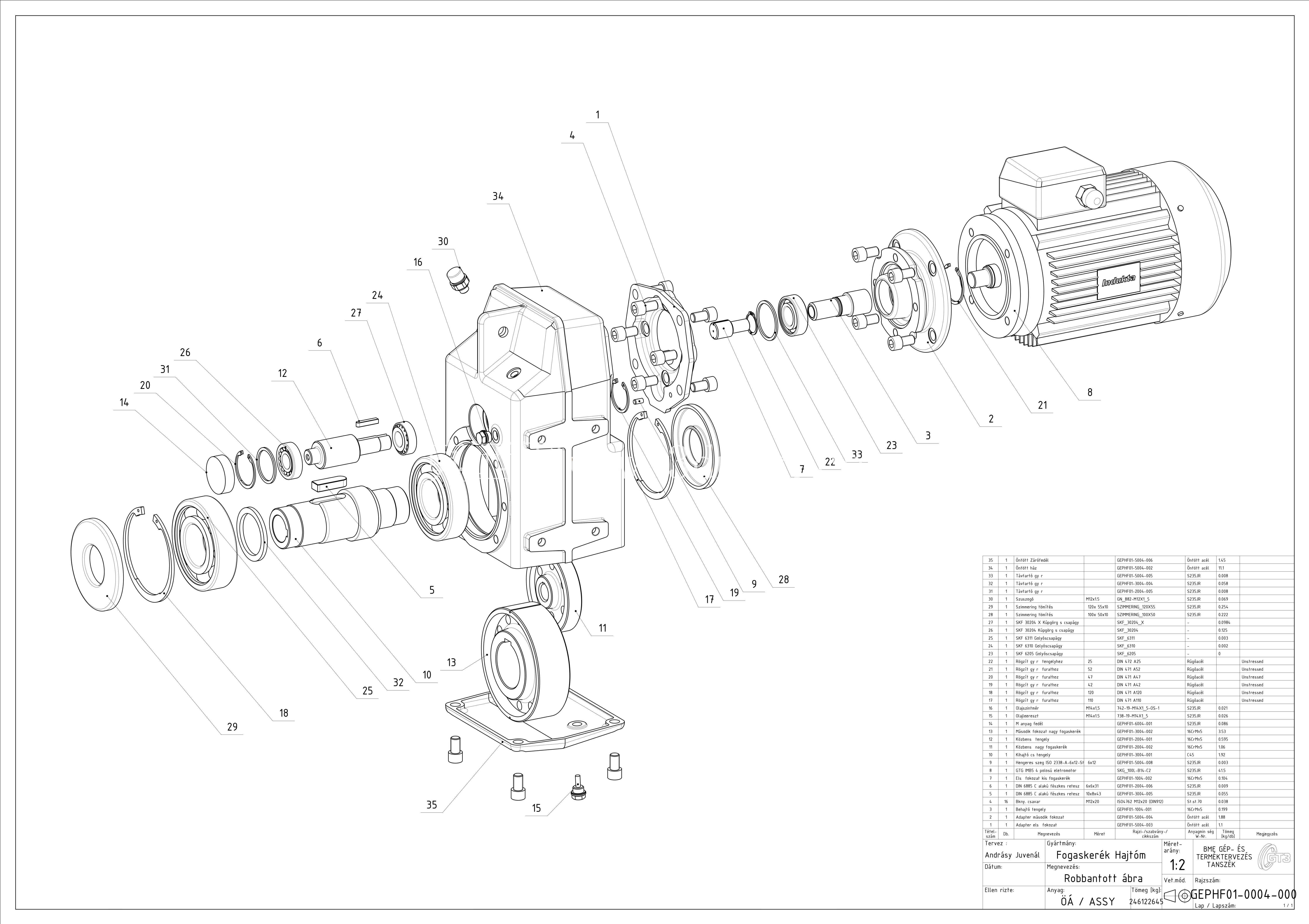

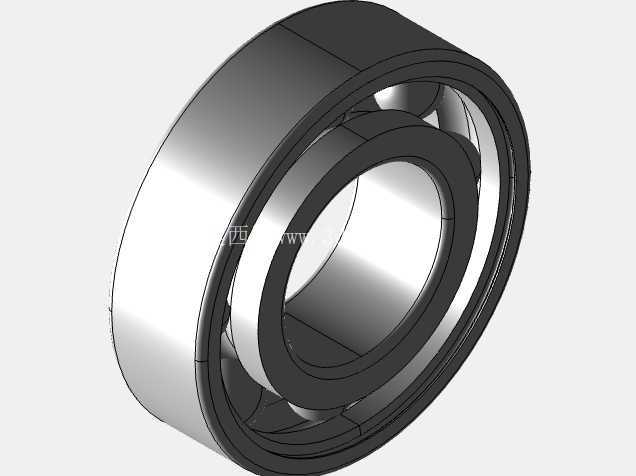

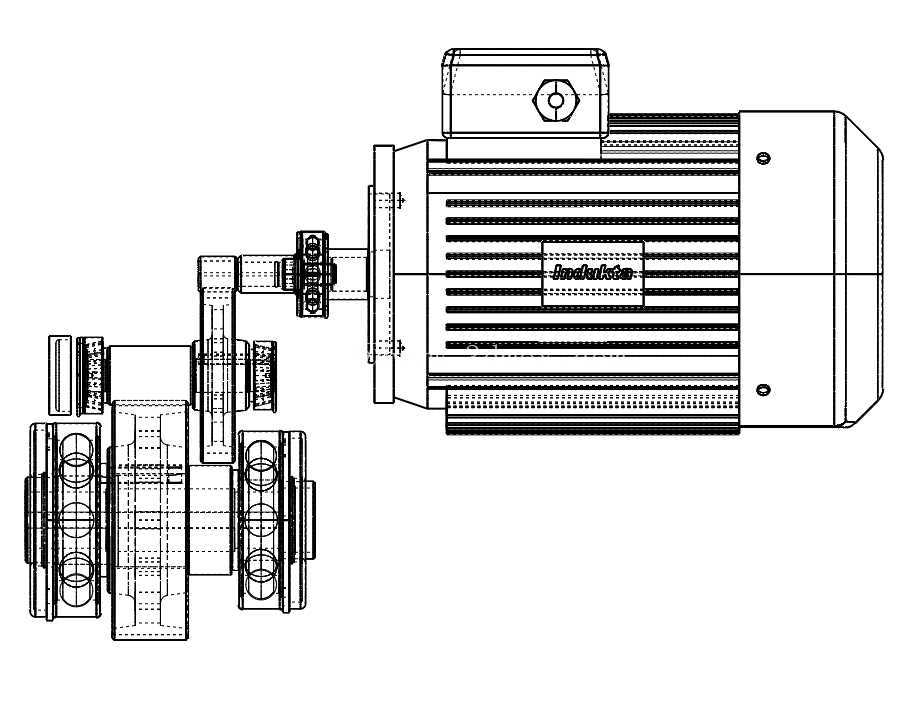

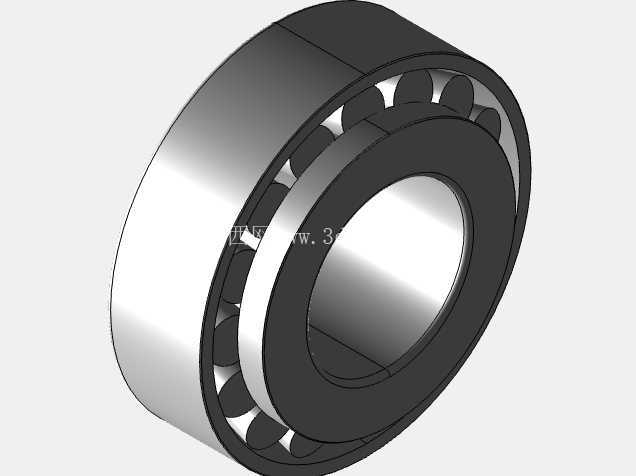

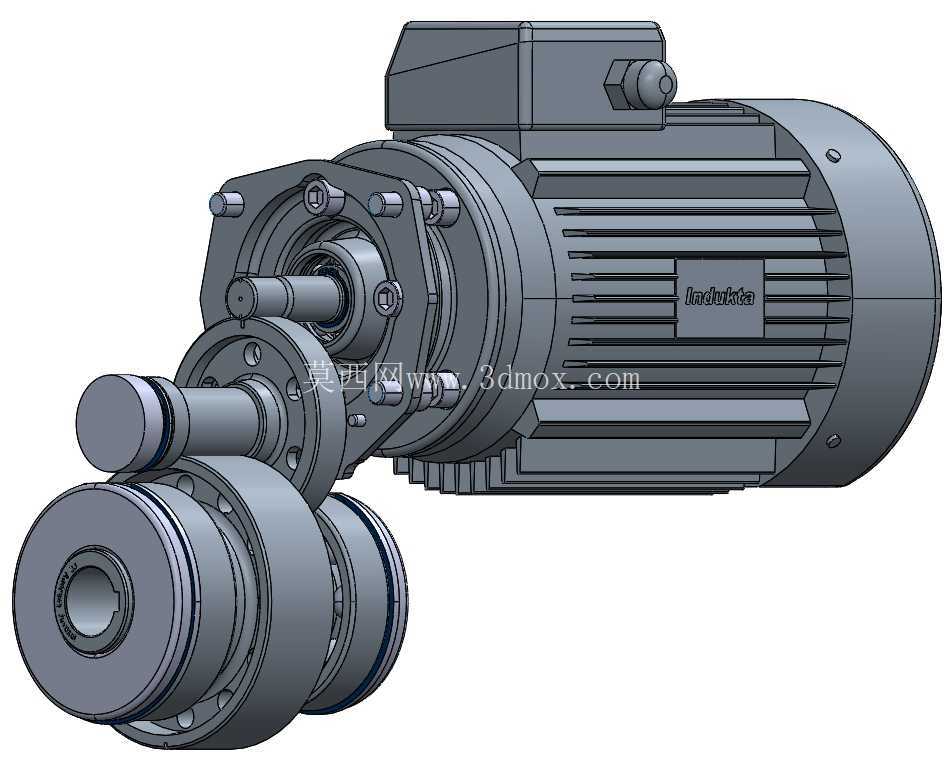

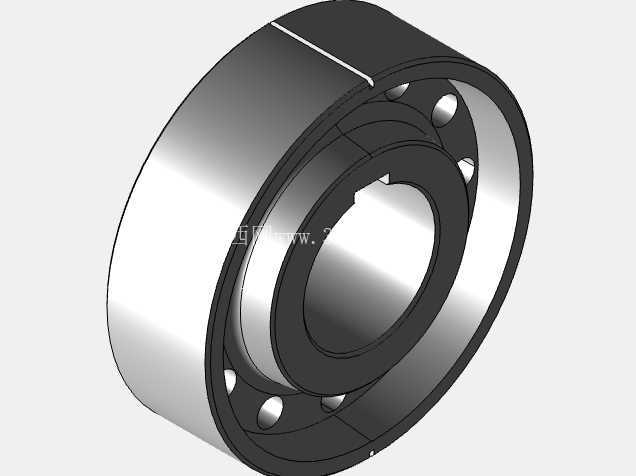

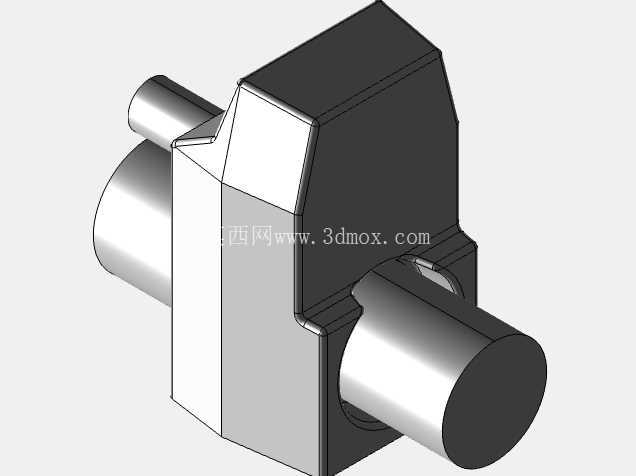

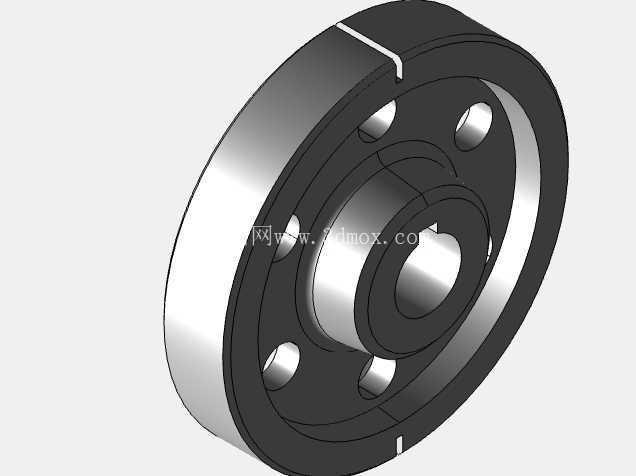

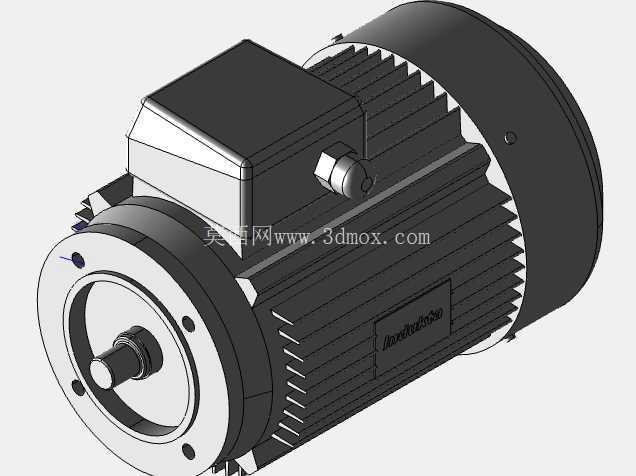

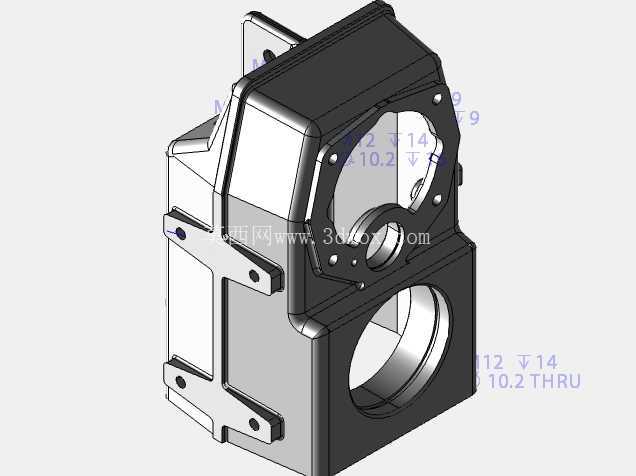

定制设计的齿轮传动装置的完整组件。 设计参数列在描述的底部！这是我最困难的项目之一，因为设计齿轮连接的优化程度超出了理解。 寻找各种方法来做到这一点，并随着时间的推移发现利基经验方法，要求这是一个参数化项目。 我没有计算重新设计的次数，但这是大量优化的产物。 无论如何，它仍然不完美，但这个项目给我的经验是非常宝贵的。 参数化建模是一项挑战，但实际上要熟悉科学方法的来回。 许多必要的改变会级联到你永远不会认为有联系的部分，我非常尊重那些在纸上进行这些计算的人。 我确实需要编程求解器来及时完成这个项目。 除了设计齿轮连接之外，整个装配的其余部分也是定制的。 选择轴承和设计铸造外壳也非常有趣。 这是我第一次真正进行设计，而不仅仅是复制铸造组件，这让我更加欣赏别人的设计。 这也让我想了解更多，因为我目前的尝试感觉非常缺乏，即使它在技术上是正确的。 实际上组装这个东西绝对是一场噩梦。 更不用说它在外壳和电动机之间的关键部位没有任何支撑肋。

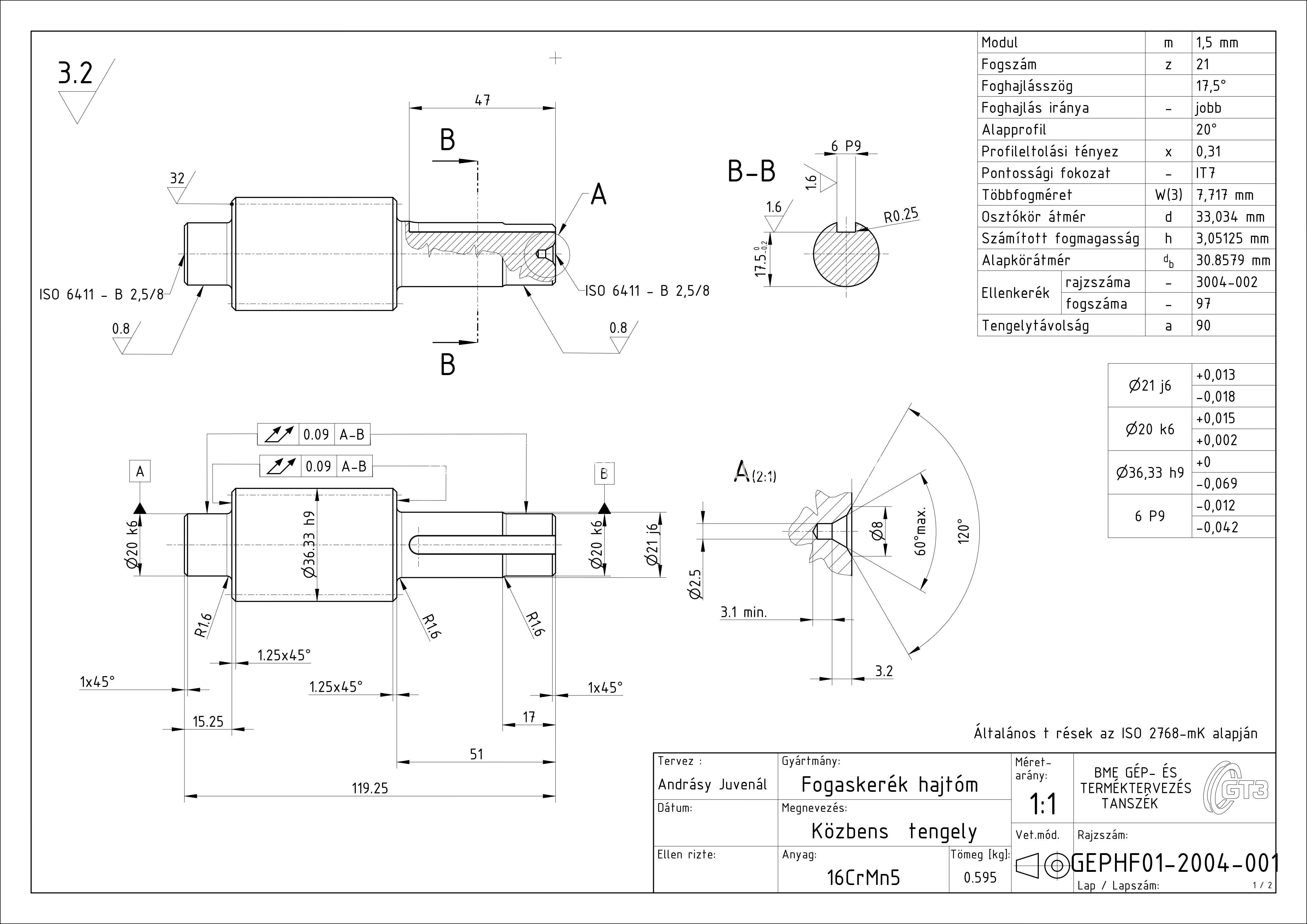

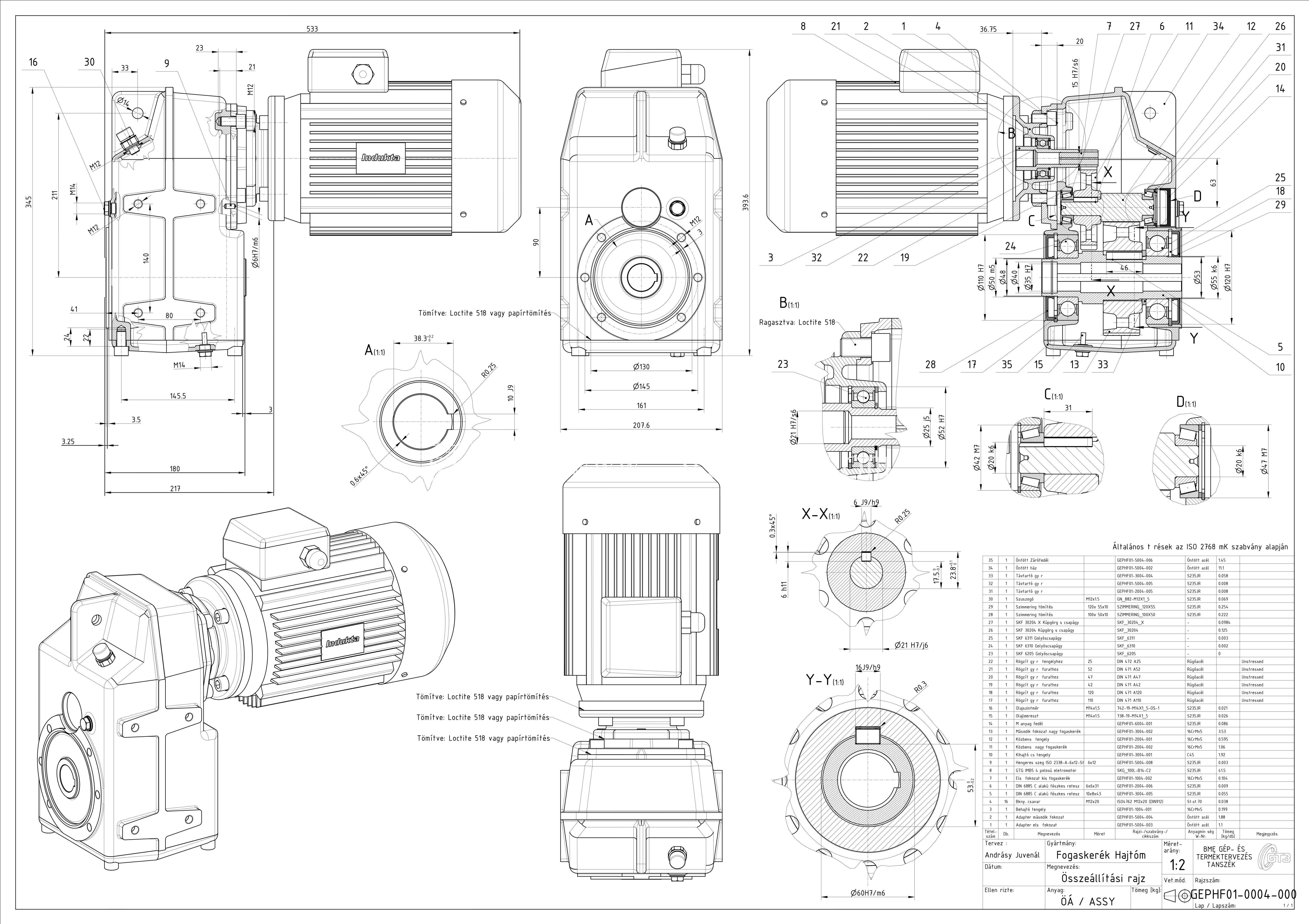

我真的很想在这方面进行改进。所有计算和绘图都是用匈牙利语完成的，但是如果您对这些感兴趣，我仍然建议您查看“绘图”文件夹。 基本布局和尺寸无需言语即可一目了然。 整个项目从一开始就给我提供了以下参数开始：级数：2机器扭矩：M_M = 305 Nm机器转速：n_M = 59 1/min输入转速：n_IN = 1410 1/min = 23.5 1/s传动比：i = n_IN / n_M = 23.89 [-]传输功率：P_MG = M_M · ω_M = 1.884 kW 其他所有内容都是根据这些初始常数计算的！请随意在您自己的任何项目中使用它，但请确保给予信任 ^^
