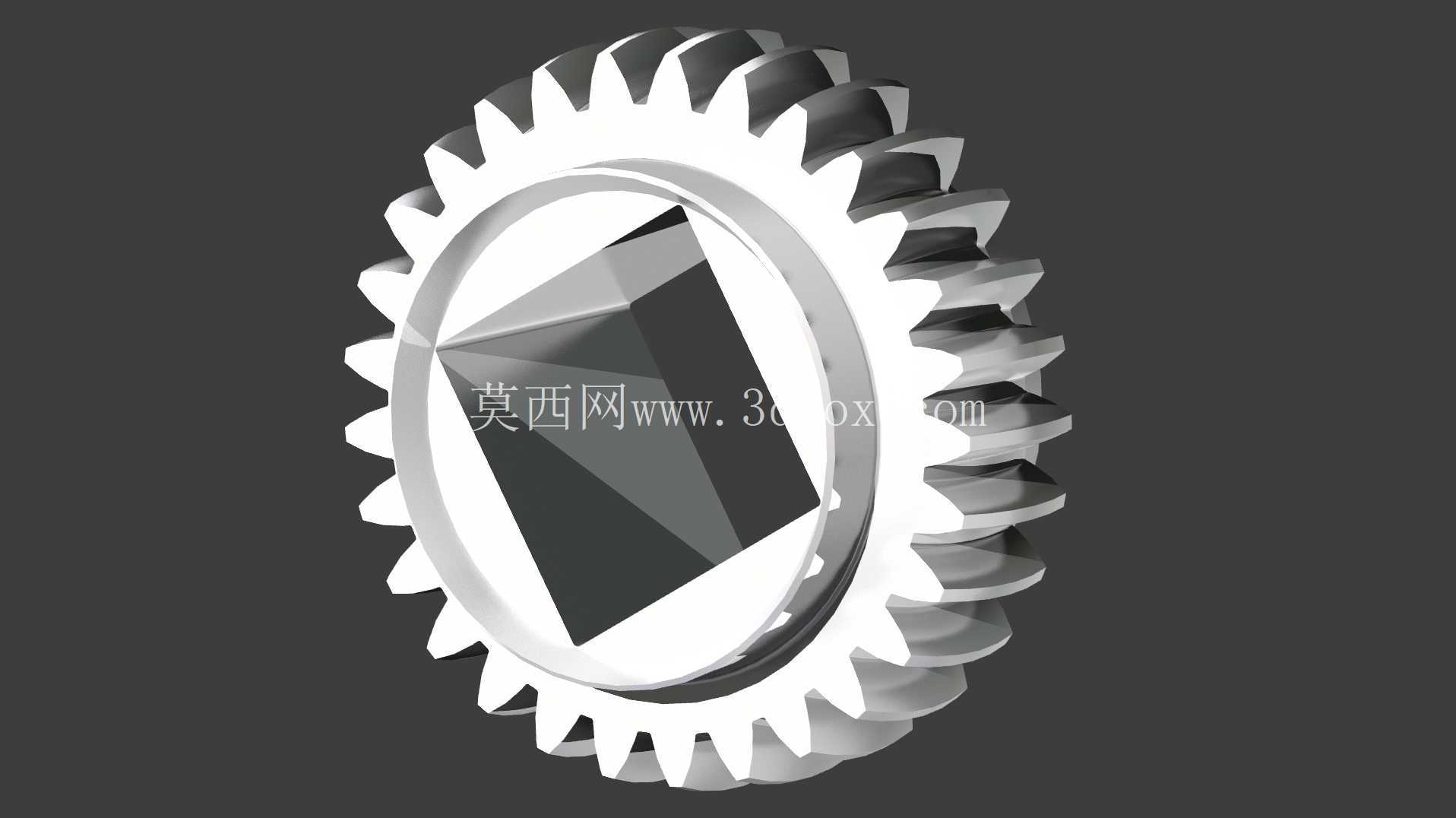

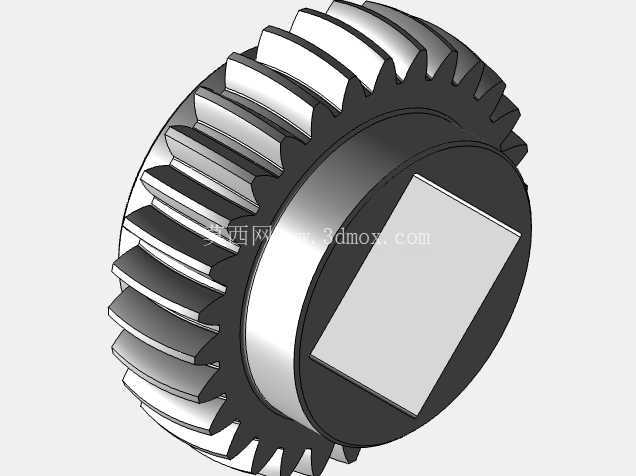

带方形轮毂联轴器的直齿圆柱齿轮

　　在中小功率的平行轴传动场景里，这类带方形轮毂联轴器结构的直齿圆柱齿轮，常被用在轻工输送设备、小型包装机械、台式加工工装的动力传递环节，区别于常规带键槽的齿轮安装形式，方孔配合的结构不需要额外加工键槽、装配平键，依靠方形接触面的周向限位就能传递扭矩，装配时直接将齿轮套入对应截面的方轴即可，拆装效率更高，也避免了键槽加工带来的应力集中问题，很适合需要频繁更换传动件、维护空间有限的设备工位。

　　从结构设计逻辑来看，这款齿轮的轮齿采用20度压力角的渐开线齿形，齿顶高、齿根圆角都按照通用直齿轮的强度规范做了优化，齿宽方向的尺寸匹配常规中小载荷的传动需求，节圆与外圆的尺寸差控制在合理范围，保证啮合时的重合度满足平稳传动要求，不会出现啮合冲击过大、传动噪音超标的问题。轮毂部分的方形耦合结构，四个边角做了微小的圆弧过渡处理，避免方轴与方孔装配时边角应力集中导致的轮毂开裂，方孔的尺寸公差按照间隙配合的要求设计，既保证装配时能顺利推入方轴，又不会因为配合间隙过大导致传动时出现晃动、反向回程间隙超标的问题。轮毂的外圆与齿圈的同轴度公差控制在IT7级范围内，保证齿轮转动时的径向跳动量在允许值内，避免啮合时出现齿面偏载、局部磨损过快的问题。

　　从安装边界来看，齿轮的外径尺寸适配常规中心距的平行轴传动布局，轮毂的轴向长度略大于齿宽，保证方轴插入后有足够的接触长度传递扭矩，不会因为接触长度不足导致方孔边缘压溃。齿面的结构没有做额外的减重孔设计，整体为实心结构，适合中等转速、连续运转的传动工况，能承受一定的短时过载冲击，不会因为结构强度不足出现断齿问题。在实际设备应用中，这类齿轮常和对应模数的同参数直齿轮配对使用，安装时只需要保证两根平行轴的中心距符合啮合要求，方轴的轴向定位通过轴端挡圈或者紧定螺钉完成即可，不需要额外做键连接的装配工序，能有效缩短设备的装配工时，在小型自动化生产线的输送辊传动、包装设备的送料机构传动、小型工装的动力头传动场景中，这种结构的齿轮比常规键连接齿轮的维护成本更低，当轮齿出现磨损需要更换时，不需要拆卸周边过多的零部件，直接轴向抽出齿轮即可完成更换，对于需要快速恢复生产的车间场景来说实用性很强。

　　设计这类齿轮时，需要重点校核方孔与轮毂的连接强度，尤其是在传递额定扭矩时，方孔四个侧壁的压应力不能超过材料的许用挤压应力，齿根的弯曲强度也要满足额定载荷下的疲劳寿命要求，渐开线齿形的建模要严格按照参数生成，保证齿形的准确性，避免啮合时出现卡滞、传动不顺畅的问题。另外轮毂的端面要做倒角处理，方便装配时引导方轴进入方孔，齿端也做了微小的倒角，避免齿轮啮合时出现齿端刮擦的问题。在实际选型替换时，只需要确认模数、齿数、方孔尺寸、齿宽这几个核心参数匹配，就可以直接替换原有损坏的齿轮，不需要对周边的安装结构做改动，适配性很强。
