多输出轴立式安装传动齿轮箱结构

项目分类:齿轮 发布时间:2026-06-29 ID:1192619
  • 多输出轴立式安装传动齿轮箱结构
  • 多输出轴立式安装传动齿轮箱结构

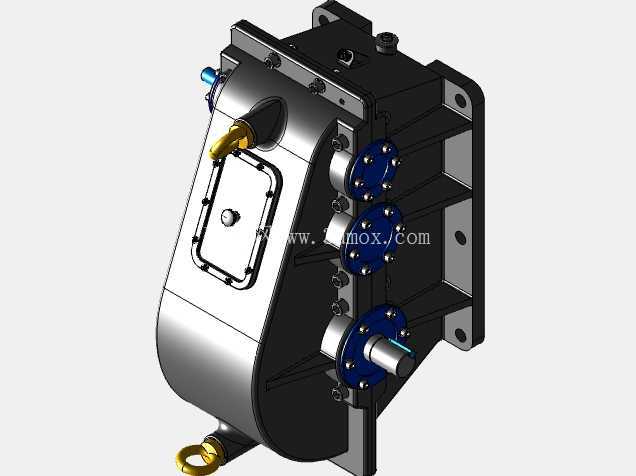

这款齿轮箱的结构设计完全围绕紧凑空间内的多路径动力分配需求展开,从安装面的布局就能看出,其采用侧装法兰式固定结构,安装面预留的四个沉头孔位可直接适配主机架的预装螺栓,不需要额外制作转接板,能直接嵌入设备侧方的预留安装腔,不会额外占用设备轴向的布置空间。在实际的工业传动场景里,这类齿轮箱常配套在中小型动力传输机组、专用加工设备的进给传动单元、小型工程机械的辅助动力输出端,用来将单路输入的动力通过不同齿数比的齿轮副拆分到三个平行输出轴上,分别驱动不同的执行部件,省去了多套独立传动单元的布置成本,也能让整套设备的传动链路更紧凑,减少多单元同步传动的累计误差。

从结构细节来看,箱体采用分体式拼接设计,主壳体为一体化铸造成型,侧壁预留的三个输出轴安装位都配置了独立的轴承端盖,端盖与箱体之间通过周向均布的螺栓锁紧,配合密封垫片既能防止内部润滑油渗漏,也能阻挡外部的粉尘、切削液等杂质进入轴承腔,适配车间多尘、有切削液飞溅的作业环境。输入轴端设置在箱体上部,配套的快插式注油接头可以直接接入集中润滑管路,不需要人工定期开盖注油,下部的放油接头则方便日常维护时排空旧润滑油,不需要拆解箱体就能完成润滑油更换作业。箱体正面开设的检修口通过密封盖板封闭,盖板上预留的观察位可以不用拆解箱体就直接查看内部齿轮的啮合状态、润滑油液位,日常巡检的效率能提升不少。

设计过程中,齿轮副的排布充分考虑了传动比的匹配与受力均衡,三个输出轴的中心距经过严格校核,既保证齿轮啮合的侧隙在合理区间,避免传动过程中出现冲击、异响,也让箱体内部的空间利用率达到最优,不会出现多余的空腔增加箱体整体重量。每个输出轴的轴伸端都做了标准的轴径与键槽设计,可直接配套联轴器、带轮或者链轮,不需要二次加工轴头,能缩短设备组装的周期。安装边界的设计上,箱体的外轮廓没有突出的不规则结构,所有外接接头、螺栓头都控制在安装面的投影范围内,安装时不会和周边的管线、结构件产生干涉,哪怕是在已经完成主体装配的设备上做后期加装,也不需要对周边结构做切割、打磨调整。

从实际使用的角度出发,这款齿轮箱的壳体壁厚经过受力仿真优化,在保证齿轮啮合时箱体刚性、避免壳体变形导致齿轮偏载的前提下,尽可能压缩了不必要的壁厚冗余,整体重量比同功率等级的传统一体式齿轮箱轻近两成,对于需要控制整体自重的移动类设备、机载传动单元来说,能有效降低主机的负载。轴承位的公差配合选用基孔制过渡配合,既保证轴承内圈与轴、外圈与箱体孔的同轴度,也方便后期维护时拆解更换轴承,不会因为配合过紧导致拆解时损伤轴面或者箱体孔。齿轮的润滑方式采用飞溅润滑,箱体内腔的挡油结构设计可以将齿轮运转带起的润滑油引导到各个轴承位,保证每个转动副都能得到充分润滑,不需要额外配置润滑油泵,简化了配套的辅助系统。

在选型适配的时候,只需要核对三个输出轴的中心距、轴伸尺寸与自身执行部件的安装尺寸是否匹配,确认安装面的螺栓孔位与主机架的孔位对齐,就可以直接完成安装,不需要做额外的结构修改。箱体侧面的加强筋结构沿着受力方向布置,能抵消齿轮传动时产生的径向力,避免长期运行后安装面出现变形导致传动精度下降。所有外露的金属部件都做了防锈处理,哪怕是在湿度较高的作业环境里,也不会轻易出现锈蚀卡滞的问题,降低长期使用的维护频次。
