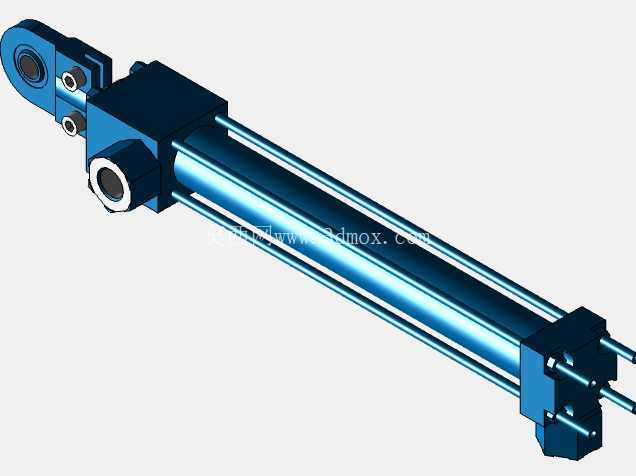

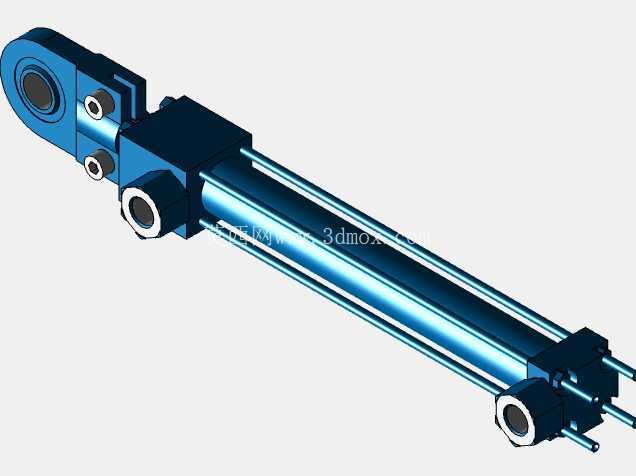

力士乐博世25mm缸径单杆拉杆气缸结构

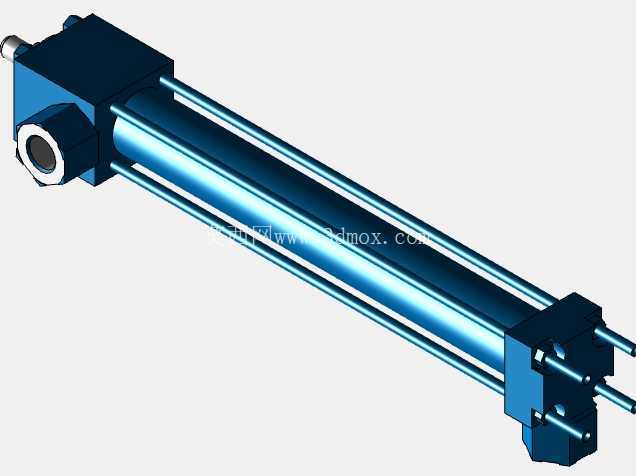

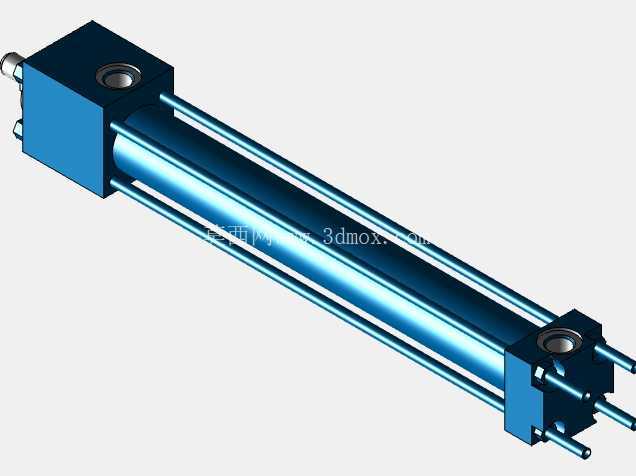

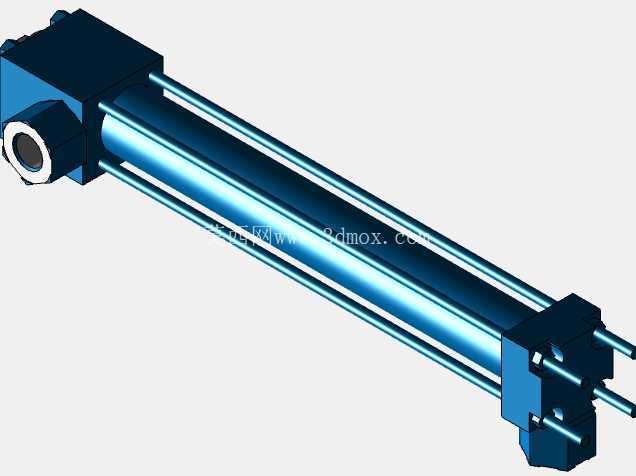

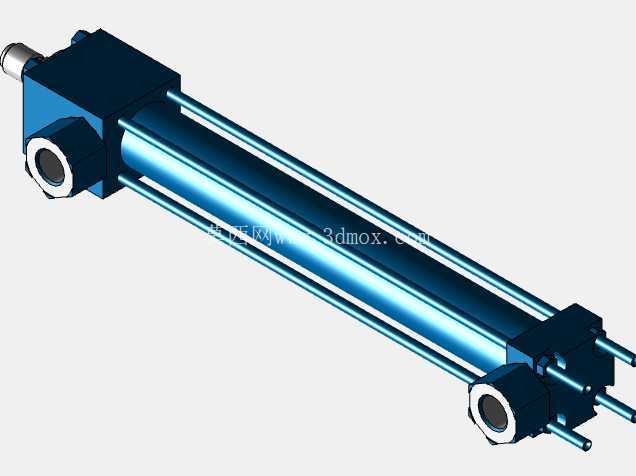

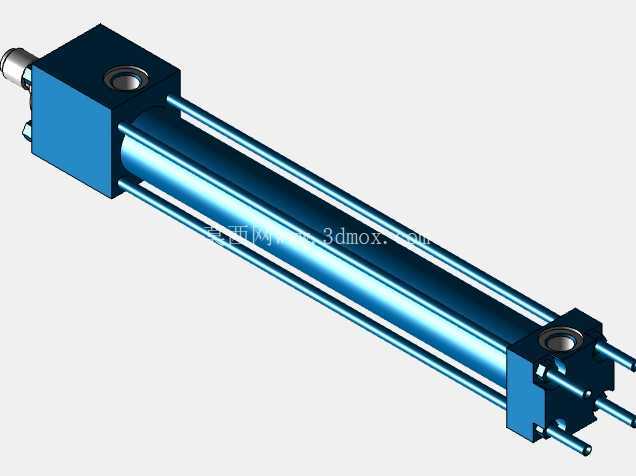

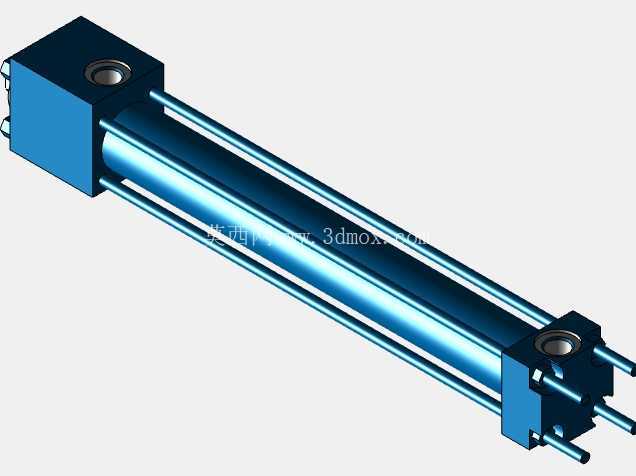

　　在工业自动化生产线、压铸周边配套设备、工装夹具动力单元这类需要稳定直线往复驱动力的场景里，拉杆式气缸一直是兼顾安装灵活性与输出稳定性的常用执行元件，本次涉及的这款MX2安装形式的单杆拉杆气缸，针对底座加长拉杆的安装需求做了适配，能在紧凑的设备安装空间内完成可靠的动力输出。从实际设备选型的角度看，这类气缸的核心优势在于安装边界的适配性，常规端盖固定的气缸在机架安装面空间受限、需要从基座侧延伸固定点位的场景里，往往需要额外加工转接安装座，不仅增加装配工序，还会累积安装公差影响气缸的同轴度，而这款气缸采用的底座加长拉杆结构，直接将拉杆从缸筒端盖处向基座侧延伸超出气缸端盖，延伸段的拉杆可直接作为安装螺柱使用，穿过机架预设的安装孔后通过螺母锁紧即可完成固定，不需要额外设计转接件，能让气缸的安装基准与机架安装面直接贴合，大幅降低装配时的同轴度调整难度，也能减少长期往复动作下安装松动的概率。

　　从功能特性上看，这款气缸的活塞直径为25mm，行程200mm，标称工作压力覆盖常规气动系统的常用压力区间，最大工作压力可满足静载工况下的大出力需求，执行往复动作时的输出推力足以应对压铸模具周边的工件顶出、工装夹具的夹紧松开、流水线工位的工件推料等常见工序需求。缸筒采用精密珩磨的内壁加工工艺，能降低活塞密封圈往复运动时的磨损速率，延长密封件的使用寿命，端盖与缸筒之间通过周向均匀布置的四根拉杆拉紧锁紧，相比卡簧固定、铆接固定的端盖结构，拉杆式的锁紧结构能承受更高的工作压力冲击，在频繁换向、负载存在小幅波动的工况下，端盖的密封可靠性更有保障。

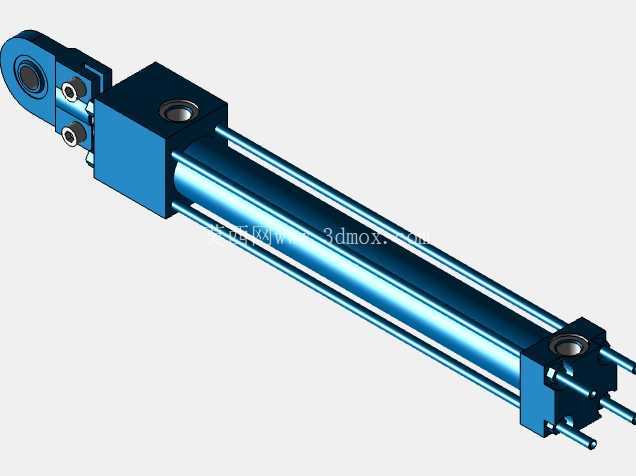

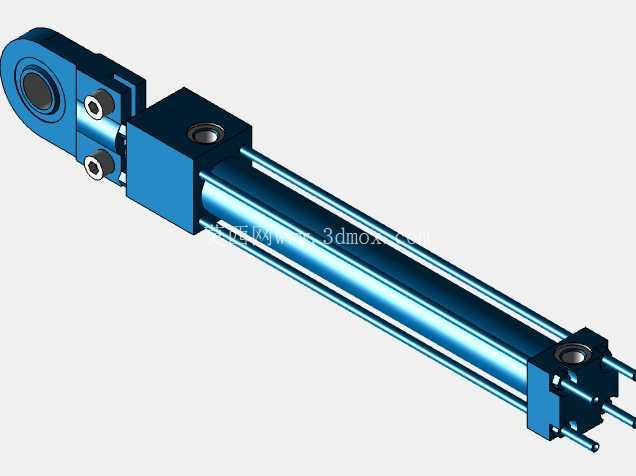

　　从设计思路层面拆解这款气缸的结构，MX2安装形式本身是针对特定安装空间做的定制化适配，常规同缸径的CDT3系列气缸，MX2底座加长拉杆的安装形式原本适配更大缸径的规格，针对25mm缸径做该安装形式的适配，本质是为了满足小缸径气缸在紧凑安装空间内的直接固定需求，避免选型时为了匹配安装形式被迫选用更大缸径的气缸，造成设备成本浪费与安装空间占用增加。设计时需要重点关注加长拉杆的同轴度公差，若四根拉杆的延伸段长度公差、与缸筒轴线的平行度公差控制不当，锁紧到机架上时会造成缸筒受径向挤压应力，导致活塞运动卡滞、密封圈偏磨漏气的问题，因此每根拉杆的长度公差需要控制在极小的范围内，端盖上的拉杆穿孔位置度也需要匹配高精度加工要求，保证装配后所有拉杆受力均匀。从外形尺寸与安装边界来看，这款气缸的缸体部分为圆柱形结构，尾部采用单耳铰接的连接形式，可配套关节轴承实现小角度的摆动补偿，适配负载存在小幅角度偏移的工况，活塞杆端的连接接口可配套不同形式的连接头，适配内螺纹、外螺纹、铰接等不同的负载连接需求。安装时需要注意，加长拉杆穿过机架安装面时，安装面的平面度需要满足相应公差要求，避免锁紧后缸体发生形变，同时气缸的轴线需要与负载运动方向保持同轴，侧向力会直接作用在活塞杆与导向套上，长期运行会造成导向套磨损、活塞杆刮伤，进而导致密封失效漏气。

　　在气动回路配套上，这类气缸可根据工况需求搭配节流阀实现伸出与缩回的速度调节，搭配磁性开关可实现活塞位置的信号反馈，满足自动化生产线的工位信号交互需求，在压铸周边的高温工况下使用时，还需要配套耐高温密封件，避免高温环境加速密封件老化失效。从三维建模的角度看，还原这类气缸结构时，需要重点保证拉杆安装位置、端盖密封槽尺寸、活塞杆导向段尺寸、尾部铰接孔的位置公差与实际产品一致，这些尺寸直接影响到设备整体装配时的干涉检查、安装孔位匹配的准确性，若建模时尺寸出现偏差，会导致后续设计的安装板、连接工装出现装配问题，耽误项目的设计进度。
