热成像设备用四叶片电控快门结构

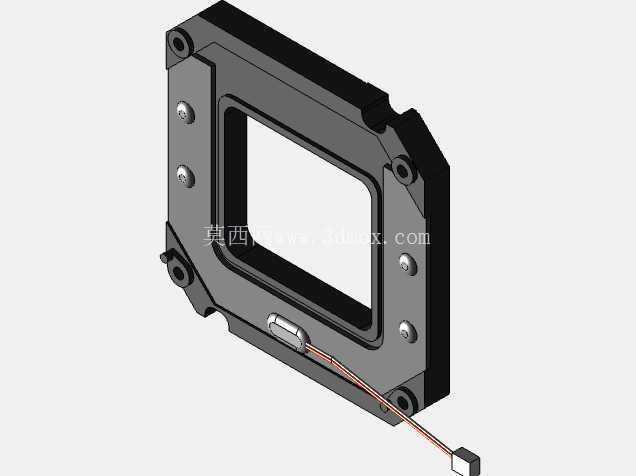

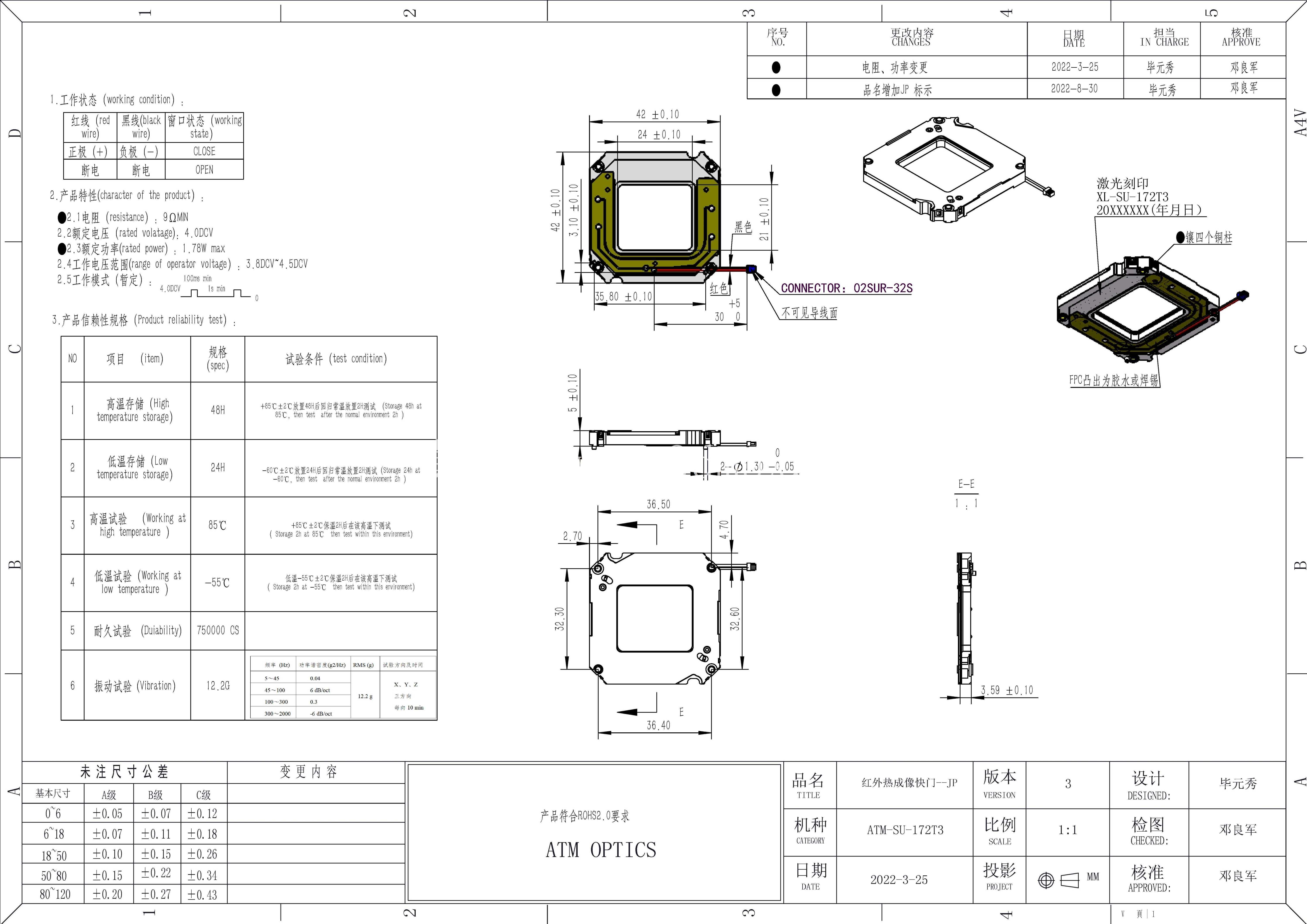

在红外热成像探测设备的光机系统里，快门组件承担着非均匀性校正触发时的光路遮断、待机状态下探测器保护的核心作用，这款适配热成像模组的电控快门，就是针对便携测温、车载夜视、工业在线热检这类场景的安装空间限制做的定向结构设计。先从安装边界说起，整体外廓尺寸控制在42*25mm的矩形范围内，主体框架做了切角处理，避开设备内部走线与周边元器件的干涉位，框架上预留的四个沉头安装孔位，孔距匹配主流非制冷红外探测器模组的安装基准，不需要额外做转接板就能直接贴合固定在探测器前端的光轴位置，有效通光窗口做到24*21mm，完全覆盖384*288、640*512分辨率的常规非制冷焦平面探测器的受光面，不会出现视场遮边的问题。

结构设计上采用四叶片对合的遮断方案，相比单叶片回转式快门，四叶片结构在开合过程中叶片运动行程更短，能把单次开合的动作时间压缩到10ms以内，满足热成像设备快速做非均匀校正的响应要求，不会因为快门动作太慢导致画面出现长时间的黑帧卡顿。叶片采用薄型金属片冲压成型，表面做哑光发黑处理，既保证叶片自身的平整度，避免长期开合出现翘曲漏光，也能减少叶片表面对杂散光的反射，防止杂光进入探测器造成成像伪影。驱动部分采用微型电磁驱动结构，额定工作电压DC4.0V，驱动线圈直接嵌装在框架侧边的预留槽位里，引线从框架侧面的出线槽引出，不会凸出于框架安装平面，安装时不需要额外给引线预留避让空间，线圈的磁路做了闭合处理，减少漏磁对周边磁敏感元器件的干扰。

框架主体采用压铸成型工艺做的一体化结构，安装基准面的平面度控制在0.05mm以内，保证安装后快门窗口和探测器焦平面的平行度，避免叶片开合时出现蹭碰。框架上的叶片转轴孔采用精冲工艺成型，转轴和孔的配合间隙控制在0.02mm，既保证叶片转动灵活无卡滞，也不会因为间隙过大导致叶片闭合时出现缝隙漏光。每个叶片的转轴位置都预装了微型扭簧，给叶片提供复位预紧力，在断电状态下叶片能保持在常闭位置，避免外界强光长时间直射探测器造成像元损伤。

从实际应用的适配性来看，这款快门的结构厚度控制在8mm以内，能塞进手持热像仪的镜头和探测器之间的狭小空间，也能适配车载热成像摄像头的前装结构要求，在工业在线测温热像仪的长期运行场景下，叶片的开合寿命能满足百万次以上的动作要求，不会因为长期磨损出现动作失效。设计阶段特意把驱动部分的功耗做了优化，单次动作的脉冲电流控制在200mA以内，不会给便携设备的电池造成过大的瞬时负载，引线采用耐弯折的漆包线引出，能承受设备组装过程中的弯折拉扯，不会出现引线断裂的问题。框架边角处的定位凸台，能在组装时和探测器模组的定位槽快速对位，减少组装时的调整时间，提升整机组装的效率。
