带安装支耳多孔位压铸壳体结构设计

日常做压铸类配套构件设计时，最先要锚定的是零件的实际装配场景，这类带多向伸出支耳的壳体件，大多用在小型传动机构的外侧防护端，既要罩住内部的传动销轴、小型齿轮组，避免车间内的金属切屑、粉尘落入啮合区域造成异常磨损，还要通过支耳结构直接完成整机的定位固定，不需要额外加装独立的安装支架，能有效缩减整套机构的装配零件数量，降低现场组装的工序复杂度。

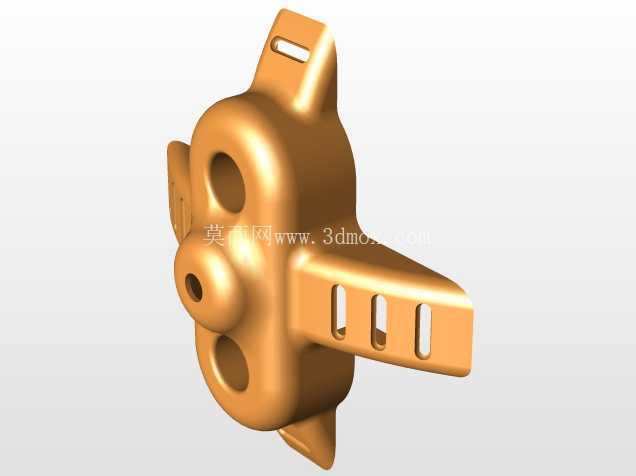

从结构功能上拆解来看，主体的环形腔体是核心容纳空间，腔体内壁预留的三个不同孔径的通孔，分别对应输入轴、输出轴以及定位销轴的穿装位置，每个孔位的边缘都做了0.8mm的圆角过渡，避免压铸成型后出现应力集中导致的开裂问题，同时孔位的同轴度公差控制在0.1mm以内，保证轴件穿装后不会出现卡滞、偏磨的情况。三个方向伸出的支耳承担不同的功能：上方带单长槽的支耳用于快速挂装定位，装配时可以先将螺栓穿入槽内完成预挂，调整好壳体的整体角度后再锁紧，不需要全程托举零件对位，能大幅提升装配效率；侧方带三个等距长槽的支耳是主固定位，长槽的长度预留了3mm的调节余量，可以抵消安装基座的加工误差，保证壳体和内部传动件的同轴度；下方的短支耳是辅助限位结构，卡入基座的对应卡槽后，能避免设备运行过程中壳体受振动出现周向转动。

设计这类压铸件的时候，首先要遵循压铸工艺的成型要求，整个壳体的壁厚控制在2.5mm，所有转角位置都做了均匀的圆角过渡，避免出现壁厚突变导致压铸时产生缩孔、冷隔缺陷；支耳和主体腔体的连接位置做了加强筋过渡，筋的厚度比主体壁厚薄0.5mm，防止成型时筋位处出现积料缩陷。建模过程中先完成主体回转腔体的构建，再根据安装边界的尺寸要求，逐一绘制三个方向支耳的轮廓，通过布尔运算合并实体后，对所有锐边做倒圆角处理，最后抽壳形成均匀的壁厚，同时要注意抽壳后各个孔位的端面保留足够的贴合宽度，保证和相邻零件装配时的密封性能，避免润滑脂从配合缝隙渗漏。

从安装边界来看，这类壳体的整体外轮廓尺寸控制在120mm*80mm*60mm范围内，不会占用过多的设备安装空间，各个支耳的安装孔位中心距和配套基座的定位孔完全匹配，安装后壳体的外表面和周边其他构件的最小间隙保留了5mm以上，不会出现运行干涉的问题。实际投入使用时，这类壳体除了基础的防护、固定作用，表面的平整区域还可以粘贴设备标识、参数铭牌，不需要额外设计铭牌安装位；压铸成型后表面做喷丸处理，既能提升外观质感，也能增强壳体的耐锈蚀能力，适配车间多粉尘、少量切削液飞溅的工作环境。

做这类实体壳件的三维设计时，不能只关注外观造型的流畅性，更要结合压铸工艺的成型特点、实际装配的操作需求、设备运行的受力情况反复调整结构细节，比如支耳上的长槽宽度要比配套螺栓的直径大1mm，既保证调节余量，又不会出现螺栓锁紧后滑移量过大的问题；腔体内部的让位空间要足够，保证内部传动件运转时不会和壳体内壁发生摩擦，同时又要尽量控制壳体的整体体积，减少压铸材料的消耗，兼顾结构可靠性和生产成本的平衡。
