ER-EL T型带孔阶梯安装固定座结构

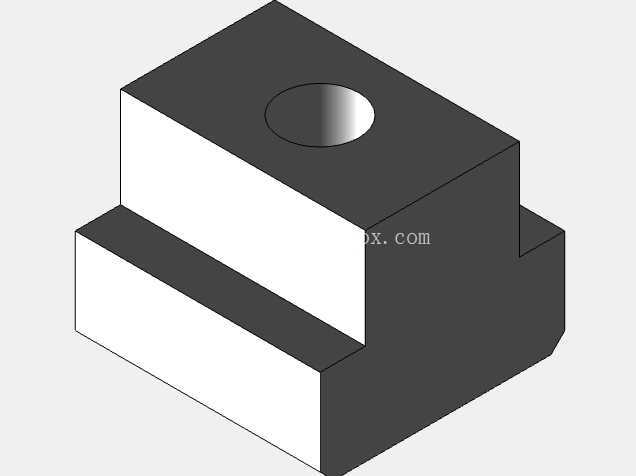

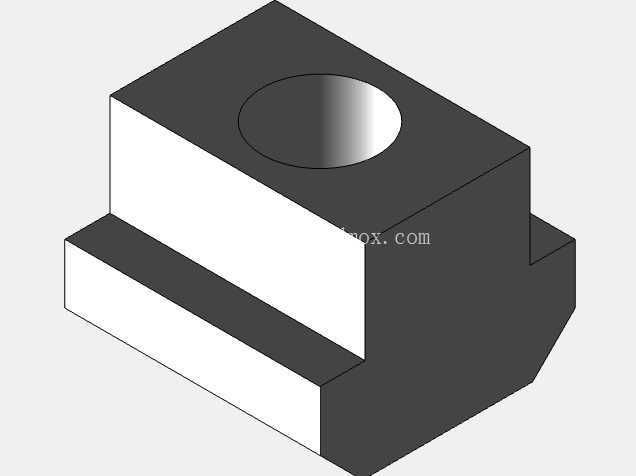

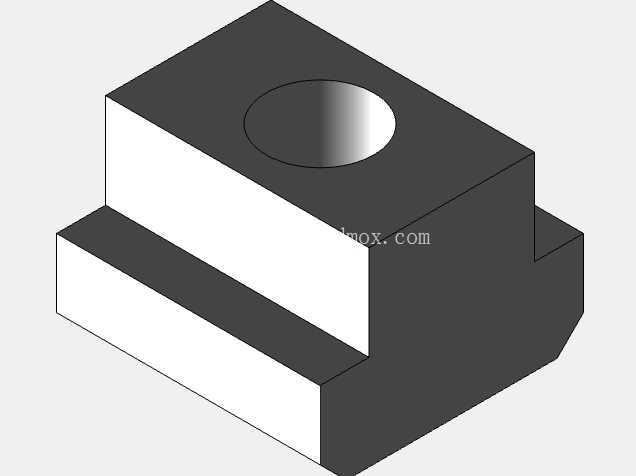

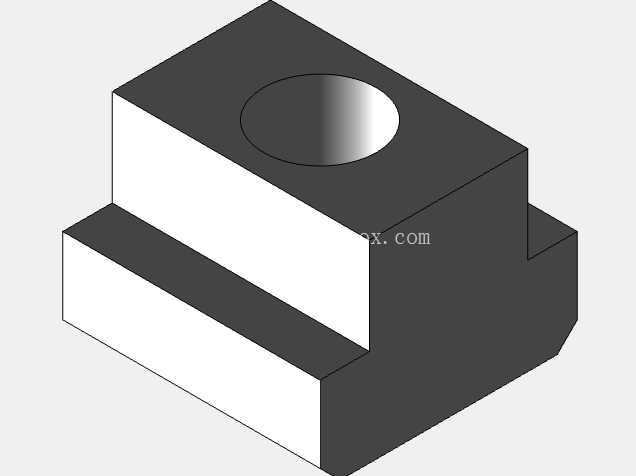

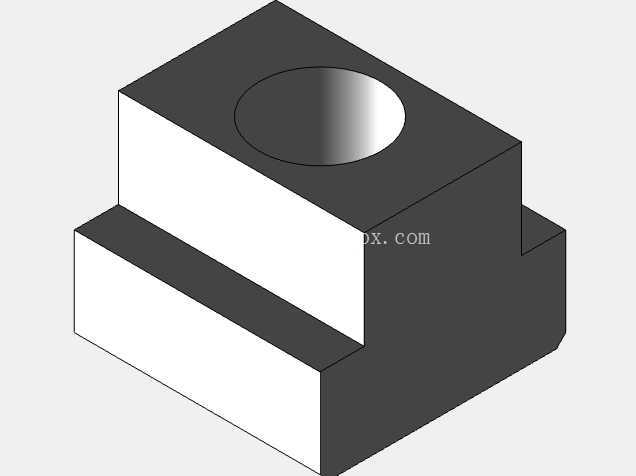

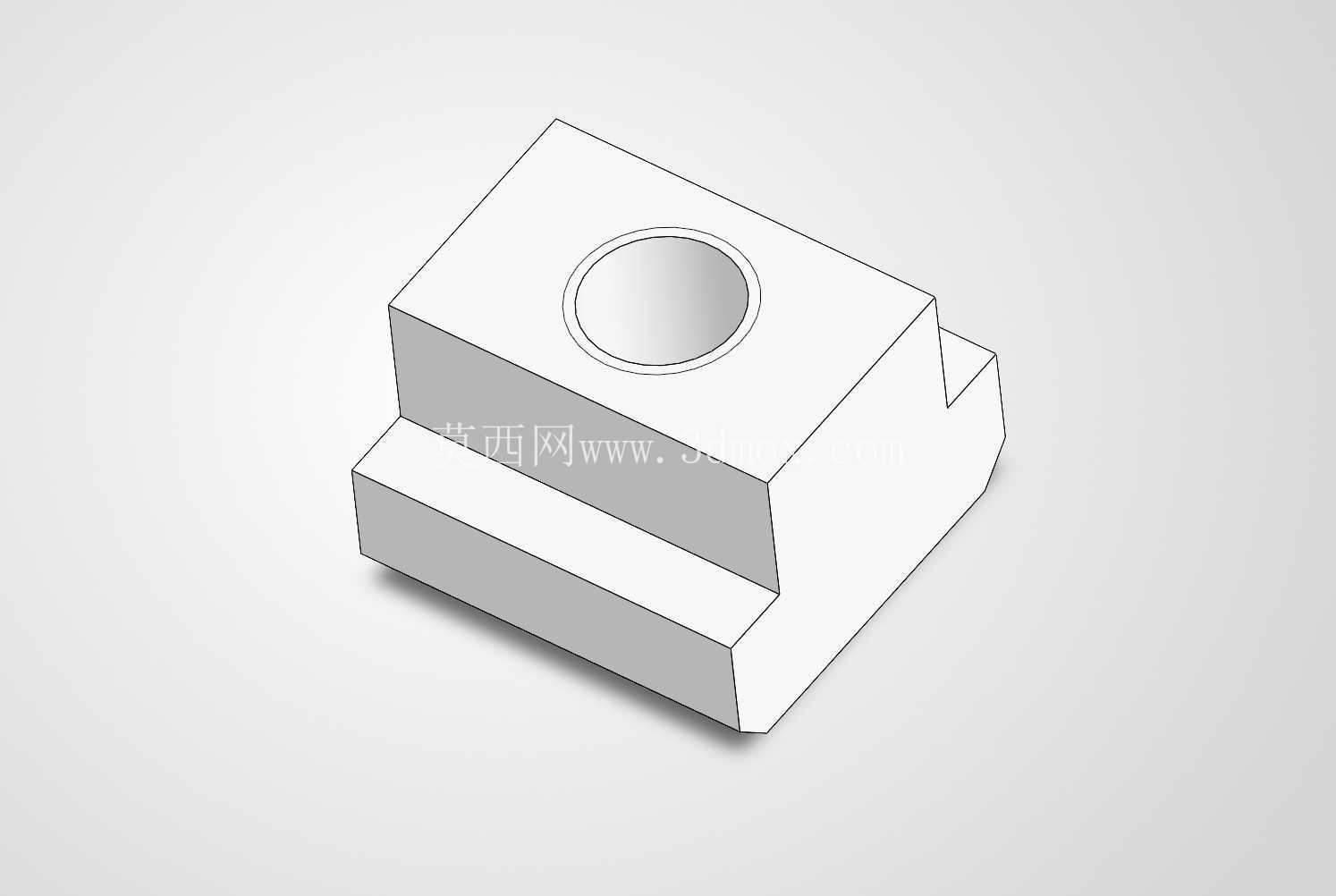

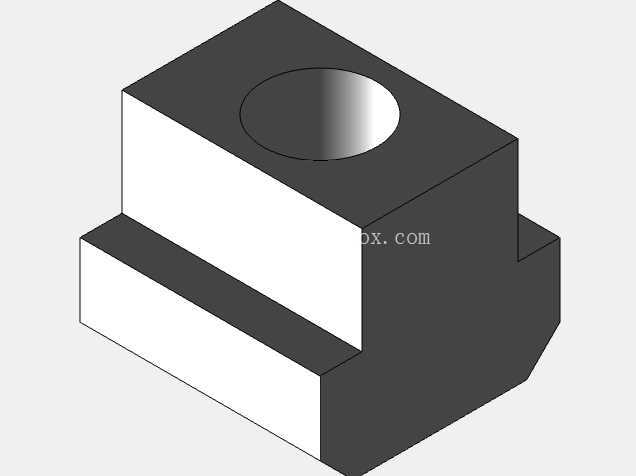

这类带中心孔的阶梯式块状安装座，在工业装配场景里的应用覆盖范围极广，从自动化生产线的型材框架定位，到小型动力单元的附件挂载，再到压铸工装的辅助定位模块，都能看到同结构零件的身影。不同于常规平板式安装块，阶梯式的结构设计本身就承担了两个方向的限位功能，下部突出的凸台可以直接卡入对应型材的卡槽或者安装基座的预留槽内，不需要额外加装侧向定位销就能完成X、Y两个轴向的初步限位，装配时只需要拧紧紧固件就能完成固定，能大幅减少现场装配的调整时间。

从功能特性来看，零件顶部的沉孔是整个结构的核心功能区，这个孔并非简单的通孔，孔口做了倒角处理，既可以容纳紧固件的头部，避免螺栓凸起影响上部搭载零件的安装平面度，也能作为定位销的配合孔使用——当需要在这个座体上安装传感器、小型导轨挡块或者管路固定夹时，直接将对应零件的定位柱插入孔内就能完成快速对位，不需要反复测量安装位置。座体的两个阶梯面都做了平面度公差控制，下部凸台的底面和上部块体的顶面平行度控制在合理范围内，避免安装后出现上部搭载零件倾斜的问题，尤其是在安装对水平度有要求的小型光电传感器时，这种平面度控制能减少后续的校准工作量。

设计这类零件的时候，首先要匹配安装场景的边界尺寸：下部凸台的宽度要适配常用工业铝型材的槽宽，不能出现卡不进槽或者间隙过大晃动的问题，凸台的高度要和型材槽的深度匹配，保证安装后座体的底面能完全贴合型材表面，不会出现悬空受力的情况。上部块体的尺寸则要根据需要搭载的零件大小确定，中心孔的位置要做居中处理，保证紧固件锁紧时受力均匀，不会因为偏载导致座体出现倾斜。零件的所有棱边都做了小尺寸的倒角处理，一方面是去除机加工或者压铸成型后的毛刺，避免装配时划伤操作人员，另一方面也能减少应力集中，在承受交变载荷的时候不会在棱边位置出现开裂的问题。

实际选型使用的时候，要注意安装边界的干涉问题：座体单侧伸出的凸台长度有限，安装时要确认基座的槽位长度足够，不能让凸台悬出槽位之外，否则会导致受力点集中在凸台根部，长时间受载容易出现断裂。中心孔的直径要和选用的紧固件或者定位销匹配，如果是用螺栓固定，孔的直径要比螺栓大0.2到0.5毫米，预留一定的安装调整余量，方便装配时微调位置；如果是作为定位孔使用，孔的公差要选H7级，和定位销形成过渡配合，保证定位精度。另外座体的总高度要提前核算，避免安装后上部搭载的零件和周边运动部件出现干涉，尤其是在有移动滑台的设备里，要预留足够的安全距离，防止滑台运动时碰撞到座体或者其上搭载的零件。

从结构强度角度考虑，这类零件如果采用压铸工艺生产，壁厚要保持均匀，避免出现壁厚差过大导致的成型缺陷，上部块体和下部凸台的连接处做了小圆弧过渡，能有效分散应力，在承受垂直方向的载荷时，应力不会集中在直角连接处，提升零件的整体承载能力。零件的材质一般根据使用场景选择，普通工业环境下用压铸铝合金就能满足强度要求，同时重量较轻，不会给安装基座带来额外的负重；如果是在有腐蚀的环境下使用，可以选用不锈钢材质或者做表面阳极氧化处理，提升零件的耐腐蚀性能，延长使用寿命。在装配锁紧的时候，要注意紧固件的锁紧力矩，不能用过大的力矩锁紧，否则会导致座体的中心孔周围出现压痕，甚至导致块体变形，影响后续的零件安装精度。
