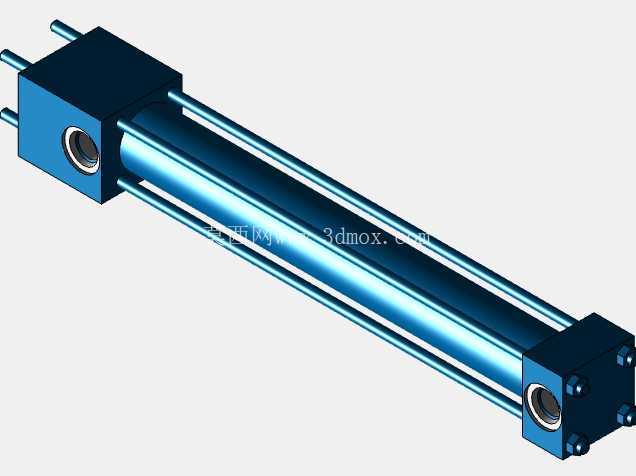

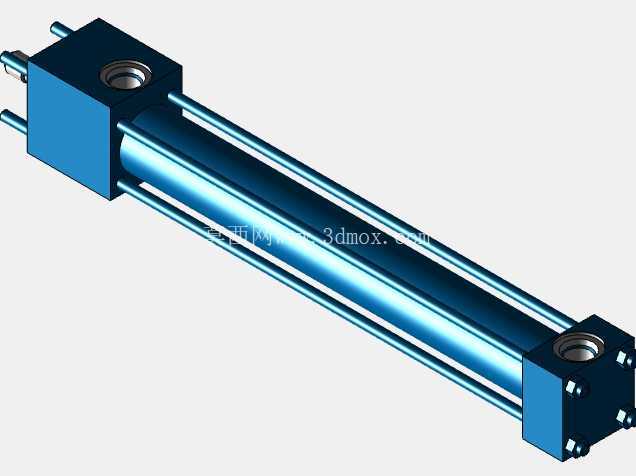

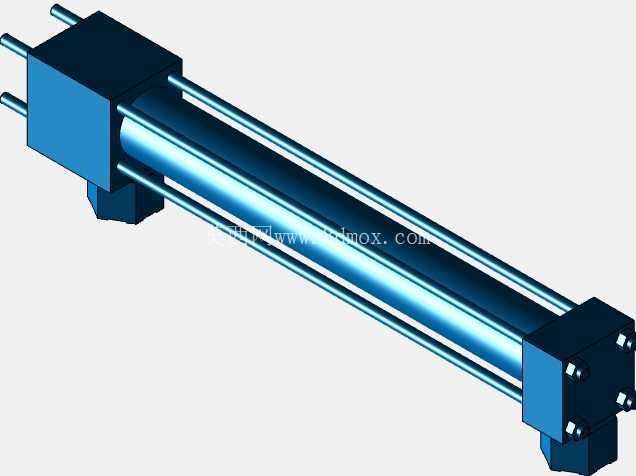

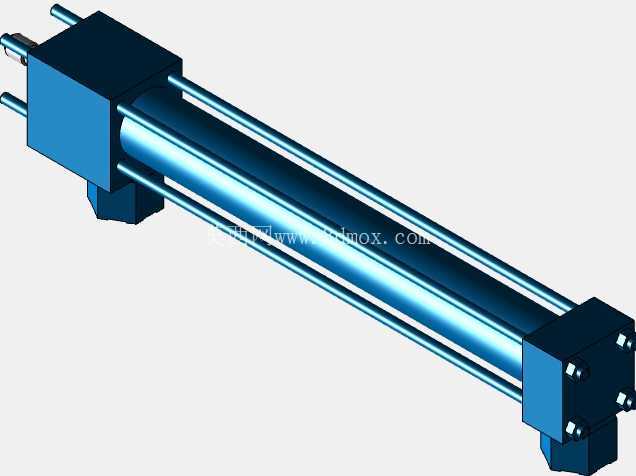

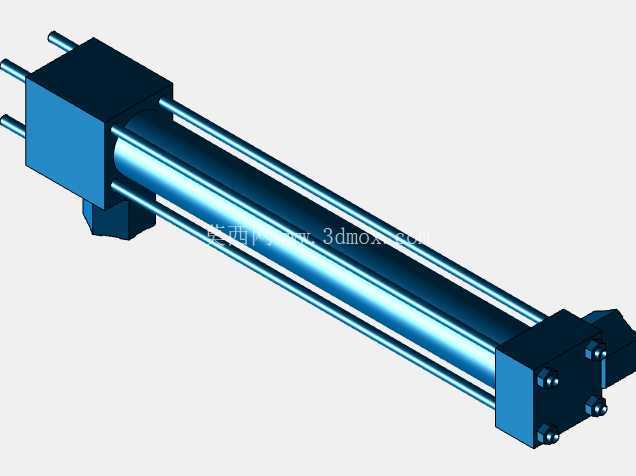

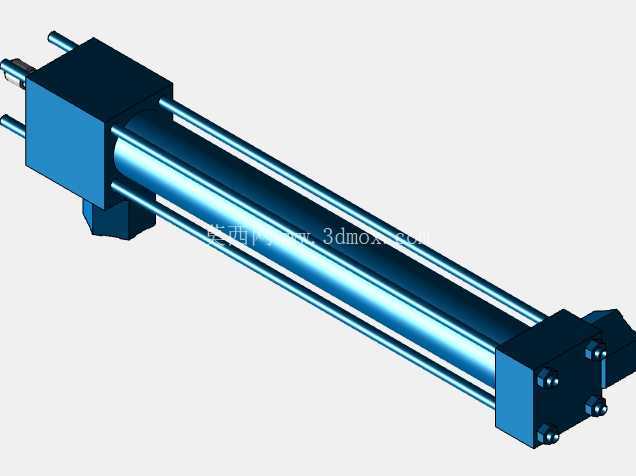

力士乐CDT3-MX3型25缸径拉杆气缸结构

在自动化产线的气动执行环节，这类拉杆式气缸是覆盖工况最广的执行元件之一，从汽车焊装线的夹具压紧、零部件输送线的挡停定位，到通用机床的工件夹紧、包装设备的推料动作，都能见到同结构气缸的应用。这款MX3安装形式的拉杆气缸，采用头部加长拉杆的配置，伸出的拉杆直接替代安装螺柱，不需要额外制作安装转接板，就能直接把缸体固定在设备安装面，相比传统的脚架、法兰安装形式，能节省不少安装空间，尤其适合设备内部布局紧凑、没有多余空间布置安装附件的工位。

从功能特性来看，这款双作用单杆气缸可以通过压缩空气驱动活塞杆完成伸出、缩回两个方向的动作，能满足绝大多数需要双向出力的工位需求。缸筒采用精拉无缝钢管加工，内孔做了珩磨处理，表面粗糙度控制在合理范围，能降低活塞密封圈的磨损，延长气缸的使用寿命。端盖和缸筒之间通过四根周向布置的拉杆拉紧，这种结构的优势在于缸筒加工不需要做额外的法兰止口，加工难度低，后期维护拆解也很方便，只需要松开拉杆螺母就能更换内部的活塞密封、活塞杆密封等易损件，不需要整体报废缸体，能降低设备的后期维护成本。

设计层面，这款气缸的安装逻辑是把前端盖侧的拉杆加长，穿过设备安装板之后直接用螺母锁紧，安装时活塞杆从安装板的预留孔穿出，负载直接连接在活塞杆端部，这种安装方式的受力点更靠近端盖，相比尾部安装的形式，活塞杆伸出时的挠度更小，适合行程较长、对活塞杆径向跳动有要求的工位。设计选型时需要注意，这种MX3头部加长拉杆的安装形式，不能和MX1两侧加长拉杆的安装形式混用，两种安装方式的拉杆伸出位置、受力方向都有差异，强行混用会导致端盖受力不均，长期运行会出现端盖漏气、拉杆变形的问题。

尺寸与安装边界方面，这款气缸缸径为25mm，活塞杆直径12mm，200mm行程下的总长度可以通过缸筒长度、端盖厚度、伸出长度累加核算，安装时需要在设备安装板上预留对应直径的活塞杆过孔，以及四个和拉杆位置匹配的安装通孔，通孔的位置度公差需要控制在合理范围，避免安装时拉杆受剪。管线连接采用G1/4规格的端口螺纹，匹配常规的气动快插接头即可，25mm缸径的版本只能选择对应规格的管线连接形式，不能和大缸径的连接端口混用。活塞密封采用双向密封结构，能保证活塞两侧腔室的密封性，避免窜气导致出力不足。拉杆螺母的锁紧扭矩需要控制在合理范围，扭矩过大会导致端盖变形、拉杆断裂，扭矩过小则会出现端盖漏气的问题。

实际工况使用中，这款气缸的公称压力能满足常规工厂气动系统的压力要求，静载工况下可以承受更高的瞬时压力，但长期运行不建议超压使用，否则会大幅缩短密封件的使用寿命。活塞杆表面做了镀硬铬处理，硬度高、耐磨性好，能适应多粉尘、轻微腐蚀的车间环境，不需要额外加装防护套也能保证较长的使用寿命，但在焊接工位、有大量焊渣飞溅的场景使用时，还是建议加装金属防护套，避免焊渣烫伤活塞杆表面，破坏密封件导致漏气。选型时如果需要带磁环配置，可以在缸筒外侧加装磁性开关，用来检测活塞杆的伸出、缩回位置，给控制系统提供到位信号，不需要额外加装外置的行程开关，能进一步简化设备的结构设计。
