力士乐博世U型夹气缸配套连接部件

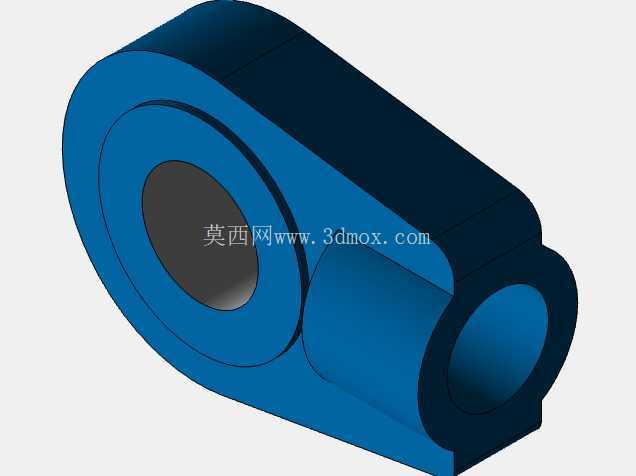

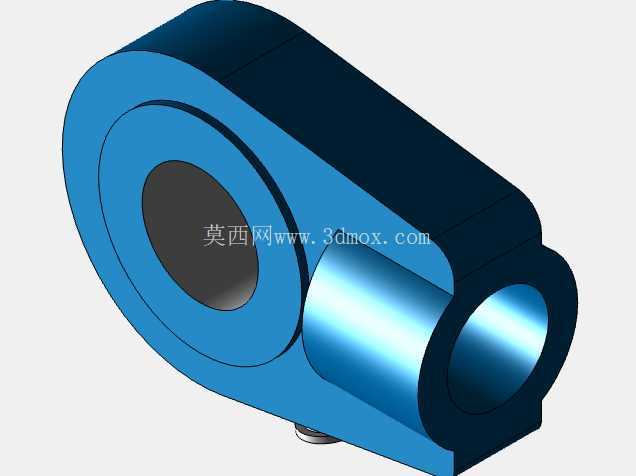

　　这类U型夹连接件主要配套中重型液压缸、气缸的杆端安装场景，在冶金设备的轧线辊道调整机构、工程机械的动臂锁止回路、重型机床的工件夹紧工位、港口起重设备的变幅油缸连接端都能见到同结构部件的应用，核心作用是补偿缸杆伸缩过程中产生的小幅角度偏转，避免杆端因刚性连接承受额外径向弯矩，从根源上降低密封件偏磨、杆体弯曲的失效概率。从结构设计逻辑来看，该部件采用双耳环一体化锻造毛坯加工而成，大端内孔用于与设备机架的固定销轴配合，小端内孔直接与缸杆端的外螺纹或销轴对接，两个孔的轴线保持严格平行，孔位同轴度公差控制在0.02mm以内，避免安装后出现卡滞、别劲的问题。

　　大端孔的内表面预留了润滑脂槽的加工余量，实际量产时会在槽内填充锂基润滑脂，配合配套的防尘密封圈，减少销轴转动过程中的干摩擦，延长铰接部位的维护周期。设计过程中需要重点校核两个部位的强度：一是两孔之间的连接筋板厚度，需要承受缸体额定推力下的剪切应力，通常按照1.5倍的额定工作压力做静强度仿真，确保筋板部位不会出现塑性变形；二是孔口的倒角处理，大端孔的两端做15度倒角，既方便销轴装配时的导入，也能避免应力集中在孔口边缘，降低交变载荷下的疲劳开裂风险。

　　从安装边界来看，该部件适配80mm直径活塞的CDH1、CDH3系列气缸，安装时需要注意两个尺寸的匹配：一是大端孔的销轴直径需要与机架耳座的孔径保持一致，销轴的配合公差选H8/f7间隙配合，保证铰接转动灵活的同时不会出现过大窜动；二是小端与缸杆连接后，需要预留至少2mm的轴向间隙，避免缸杆伸缩到行程端点时，U型夹端面与缸筒端盖发生刚性碰撞。实际现场使用中，这类U型夹最常见的失效模式是连接筋板的疲劳断裂，多是因为安装时两孔轴线与缸杆运动方向不垂直，导致筋板长期承受交变侧向力，因此在装配调校时，需要先将U型夹与缸杆连接到位，再调整机架耳座的位置，确保销轴穿入时无卡滞，全程不需要借助外力敲击即可顺利装入。

　　另外在高负载循环工况下，比如锻压设备的夹紧油缸配套U型夹，还会在部件表面做氧化发黑处理，提升防锈能力的同时，表面硬度也会有小幅提升，减少砂石、铁屑等杂质对铰接部位的磨粒磨损。不同于单耳式连接接头，U型夹的双耳环结构在承受冲击载荷时的受力分布更均匀，侧向稳定性更好，适合行程超过1米、工作压力在16MPa以上的中重型油缸配套使用，在选型替换时，除了核对活塞直径、缸系列型号，还需要确认两孔的中心距尺寸，中心距偏差超过0.5mm就会导致安装后缸杆出现偏载，直接影响整套气动或液压回路的运行稳定性。
