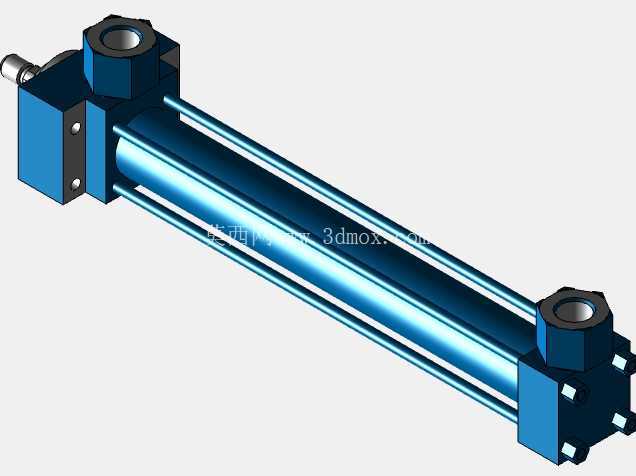

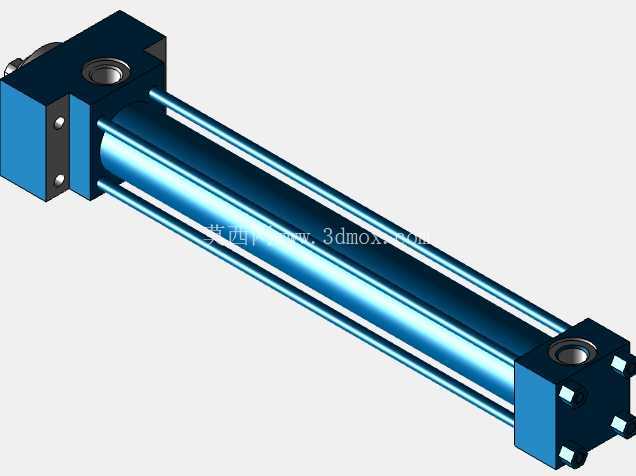

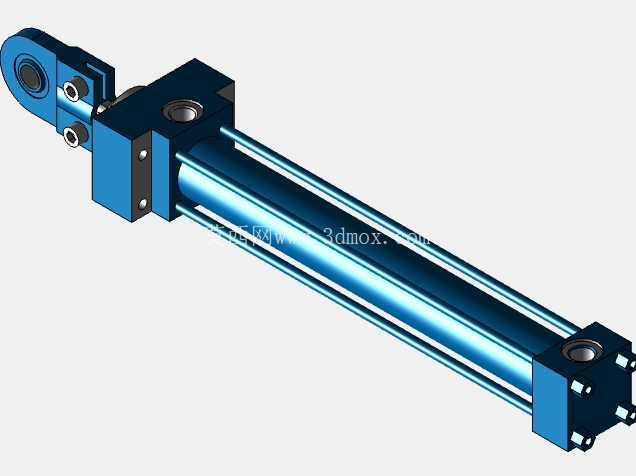

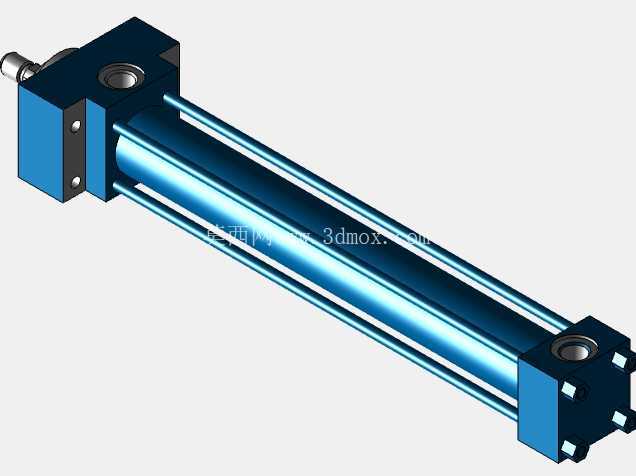

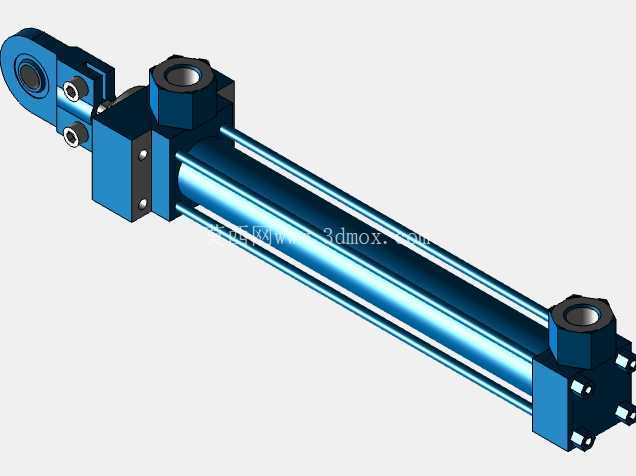

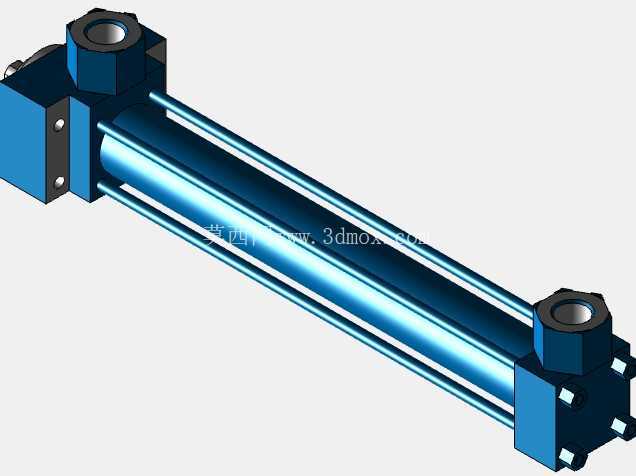

力士乐CDT3-ME5单杆拉杆液压缸结构设计

在液压传动系统的落地应用场景里，这类拉杆式单杆液压缸是极为常见的直线执行元件，从冶金产线的工件夹紧工位、注塑设备的模锁机构，到工程机械的动作驱动、机床工装的位移进给，但凡需要稳定直线推力输出的场合，都能见到同结构元件的身影。不同于法兰安装、铰轴安装的缸体形式，ME5安装方式对应的缸体尾端铰接结构，本身就是为了适配安装面存在小幅角度偏移的工况——比如工程机械臂架上的动作缸，设备运行过程中铰接点会随臂架姿态变化产生角度偏转，尾端的单耳铰接结构可以通过配套销轴释放转动自由度，避免缸杆承受额外径向弯矩，从根源上降低杆端密封件的偏磨风险。

从功能特性上看，这款缸属于CDT3系列的标准拉杆缸，公称压力等级覆盖16MPa工况，静态耐压冗余可以达到24MPa，完全符合主流液压系统的压力设计规范。缸体的四根拉杆贯穿前后端盖，通过两端的预紧螺母将缸筒、端盖牢牢压合，这种结构的优势非常明显：相比焊接式缸体，拉杆结构的拆装维护难度极低，现场更换密封件、检修活塞组件时不需要动用焊接设备，松开拉杆螺母即可完成端盖拆解，对于设备运维端来说能大幅缩短停机检修时长；同时拉杆的预紧力可以通过螺母扭矩精准控制，能避免端盖压紧力不均导致的缸筒密封面渗漏问题。活塞直径选取25mm规格，是该系列里的小缸径档，适配小推力、快响应的动作需求，200mm的行程长度刚好覆盖多数工装夹紧、短距离位移的工位需要，不会因为行程冗余导致缸体过长占用额外安装空间。

设计这类缸体三维模型时，首先要卡死的是安装边界尺寸：尾端单耳的铰接孔孔径、孔位到缸筒轴线的距离、耳板的厚度公差，都要和配套的安装支座尺寸完全匹配，否则现场安装时会出现销轴穿不进、铰接间隙过大的问题；缸杆侧的端盖伸出长度、杆端螺纹规格也要和外部负载的连接接口对应，避免后期装配时需要二次加工杆端。其次是内部结构的细节还原：活塞和缸筒的配合间隙、导向套的长度、密封件的安装槽尺寸，都要严格遵循对应系列的标准规范，导向套长度不足会导致缸杆伸出时导向刚度不够，伸出越长越容易出现杆体下垂刮蹭缸筒内壁的问题；密封槽的尺寸公差如果超差，要么会导致密封件压缩量不够出现内泄外漏，要么会让密封件压缩量过大过早老化失效。另外缸体表面的油口位置、油口螺纹规格也需要在建模时准确定位，ME5安装方式下的油口通常布置在缸筒侧面的标准位置，要避免和周围的安装结构、管路走向产生干涉，现场布管时如果油口位置偏差，会导致液压管路被迫弯折，既影响管路寿命也不美观。

从实际选型的角度看，小缸径拉杆缸的优势还在于整体重量更轻，25mm缸径200mm行程的规格，整体重量控制在较低区间，安装到移动设备上不会带来过多的额外负载，响应速度也更快，在需要频繁往复动作的工位上，缸体自身的惯量小，配合调速阀可以很轻松实现平稳的往复运动，不会因为惯量过大出现行程末端的冲击问题。建模过程中还要注意拉杆的布局对称性，四根拉杆沿缸筒圆周均匀分布，预紧时要按照对角顺序拧紧螺母，让端盖受力均匀，这一点在三维模型的装配约束里也要体现出来，避免出现拉杆和端盖通孔不同轴的干涉问题。另外缸体外部的所有棱角都要做倒角处理，尤其是端盖、拉杆螺母的位置，既避免装配时划伤操作人员，也能消除应力集中点，提升元件的长期运行可靠性。
